手持式信号发射枪结构设计

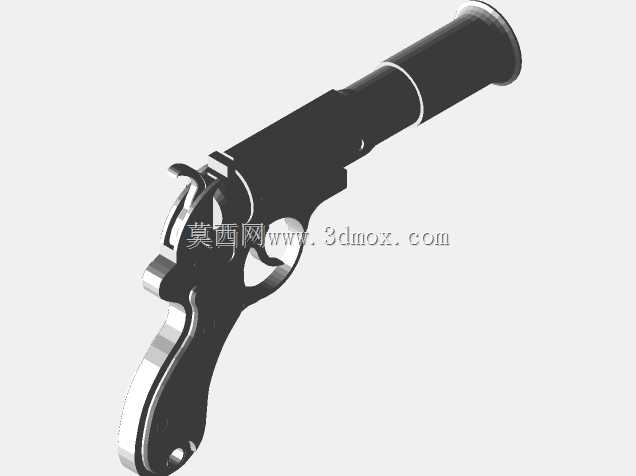

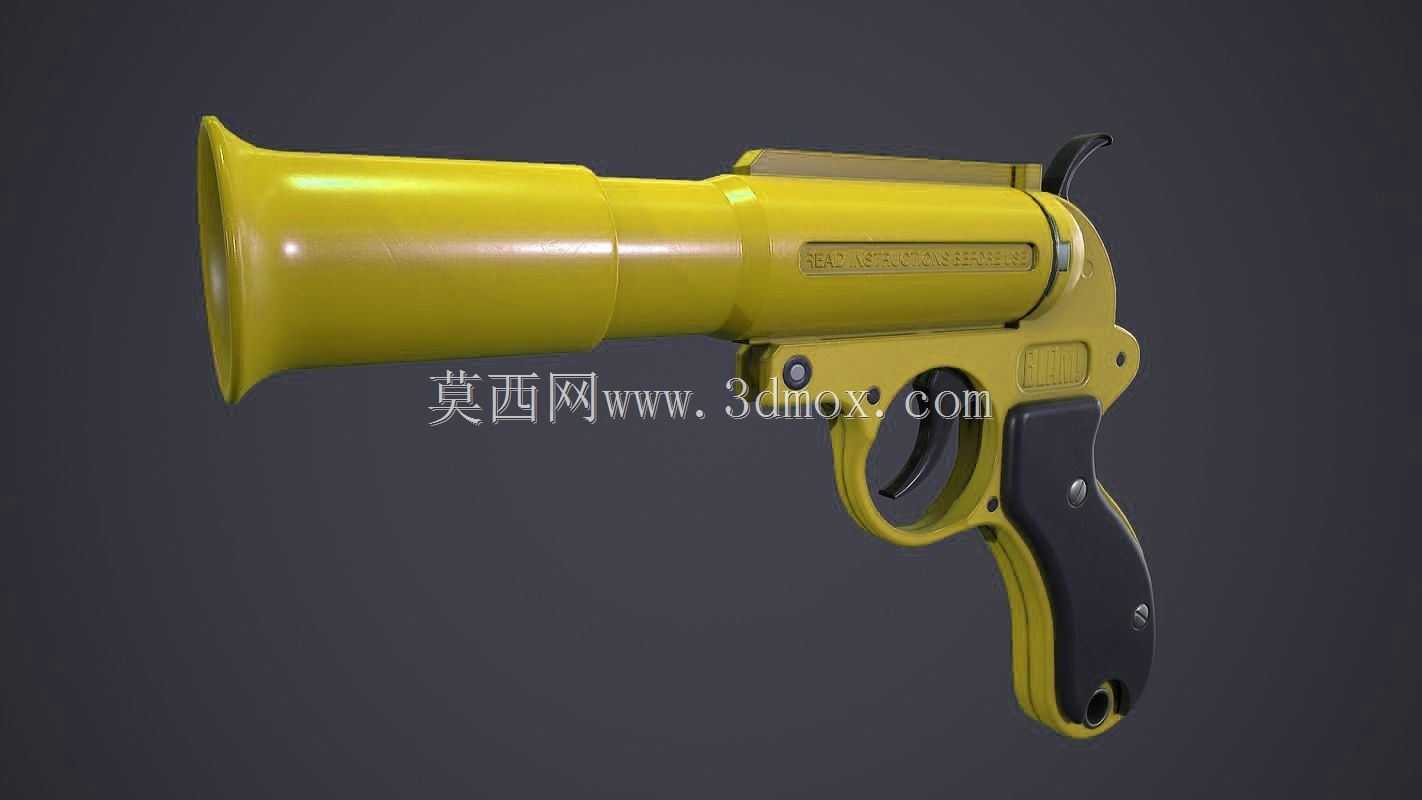

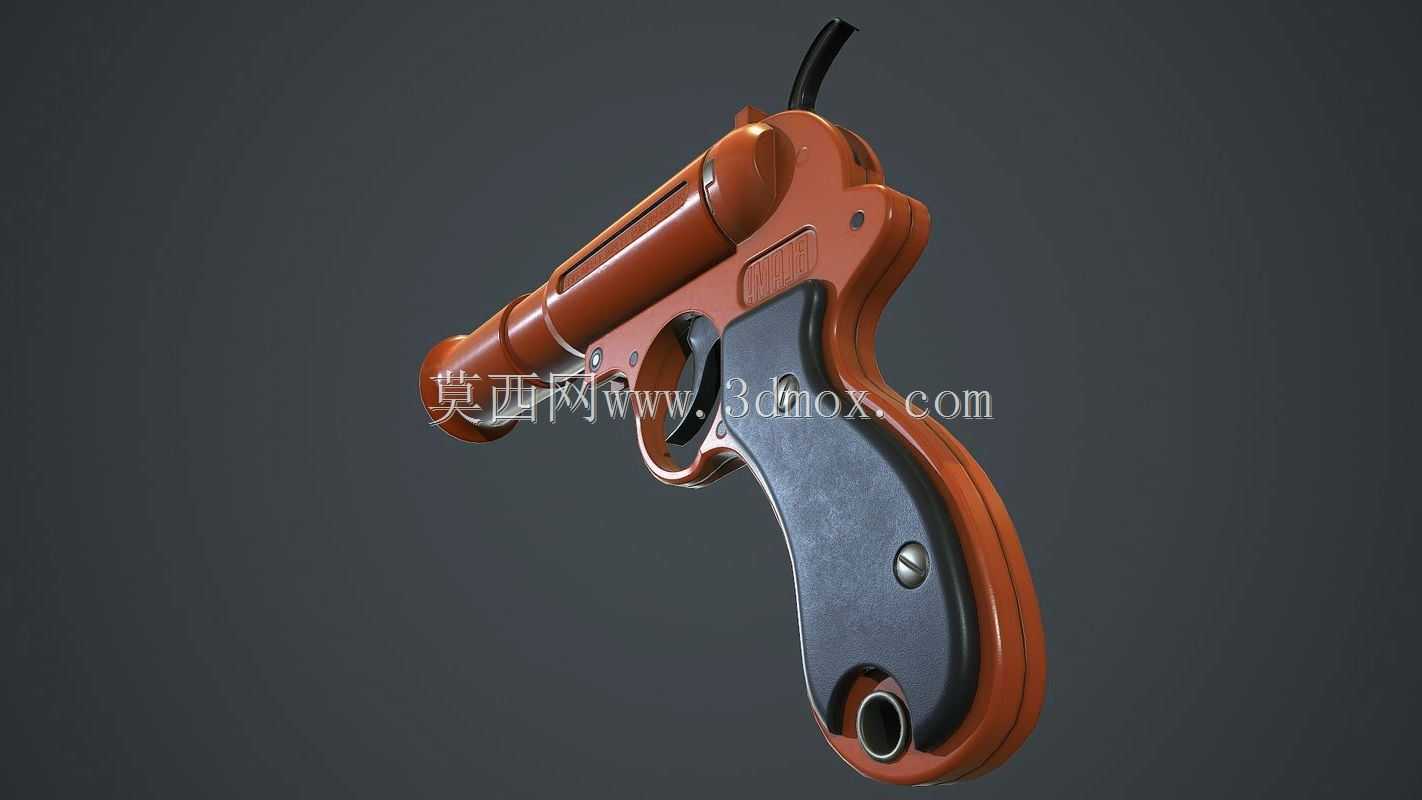

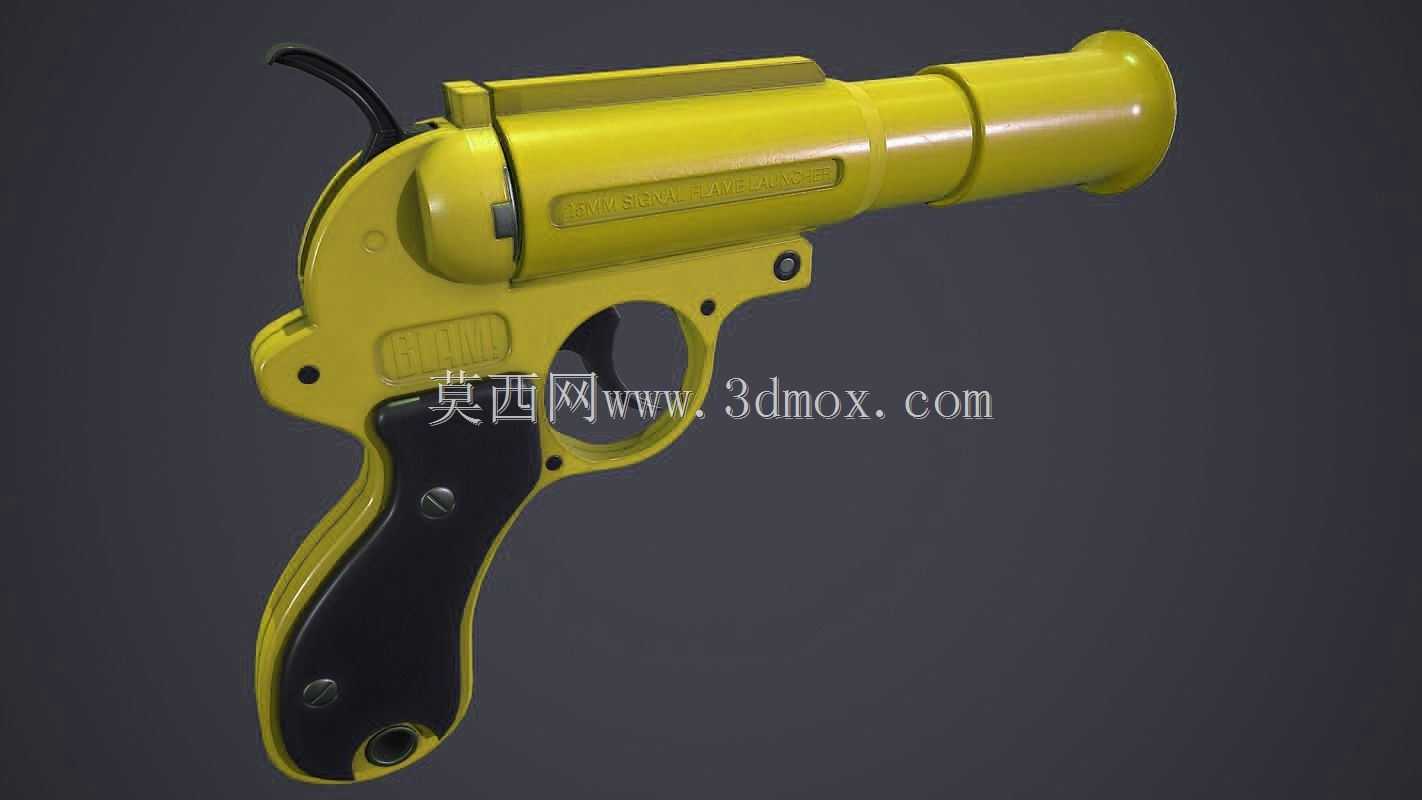

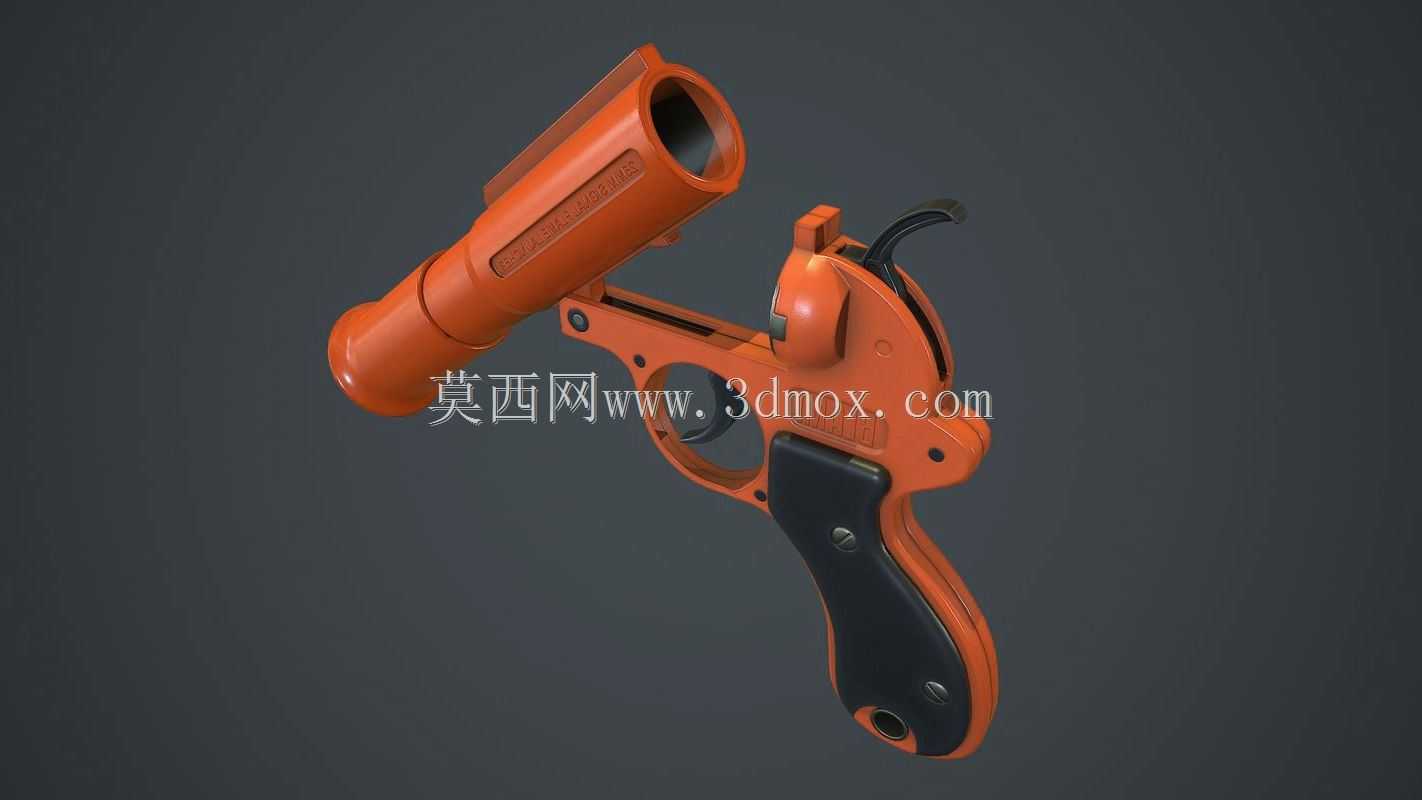

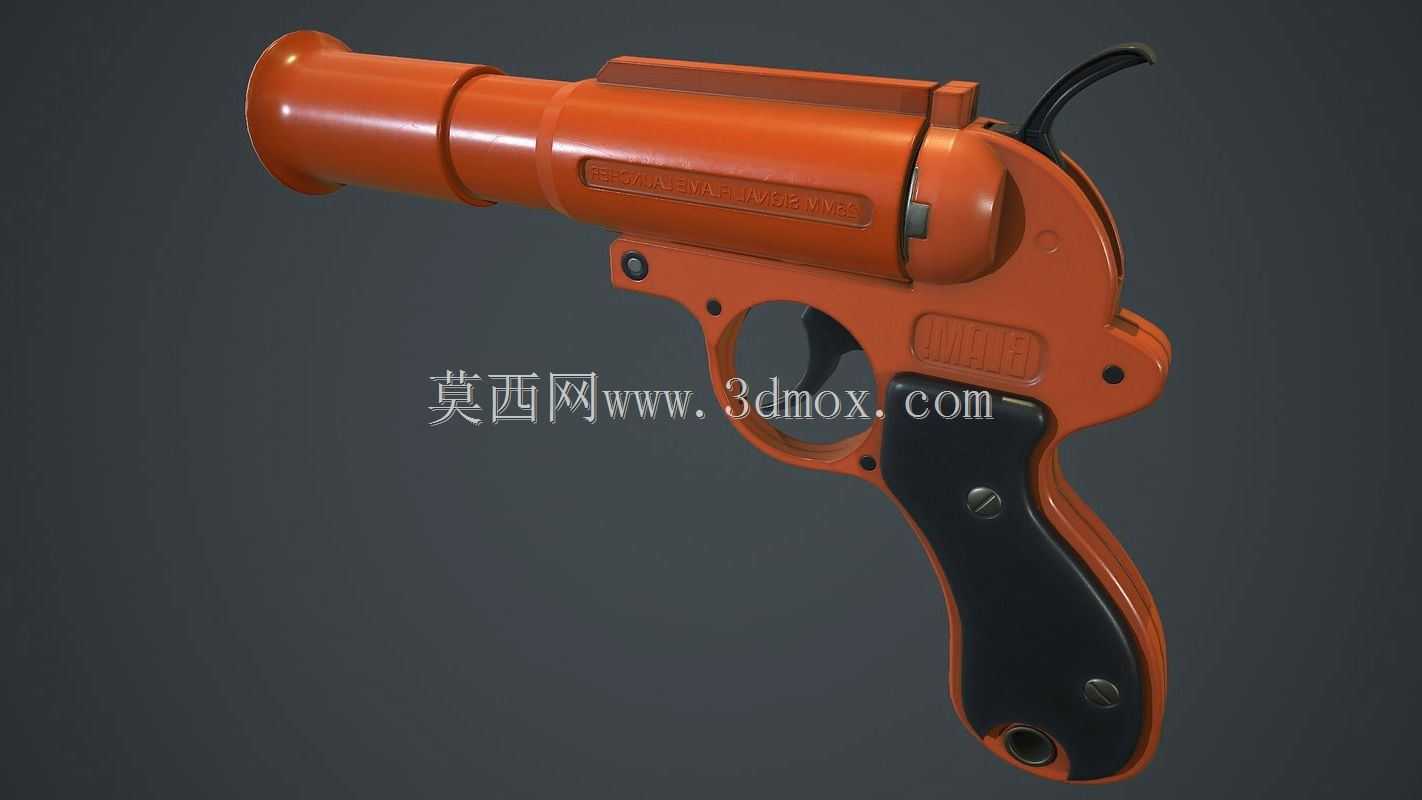

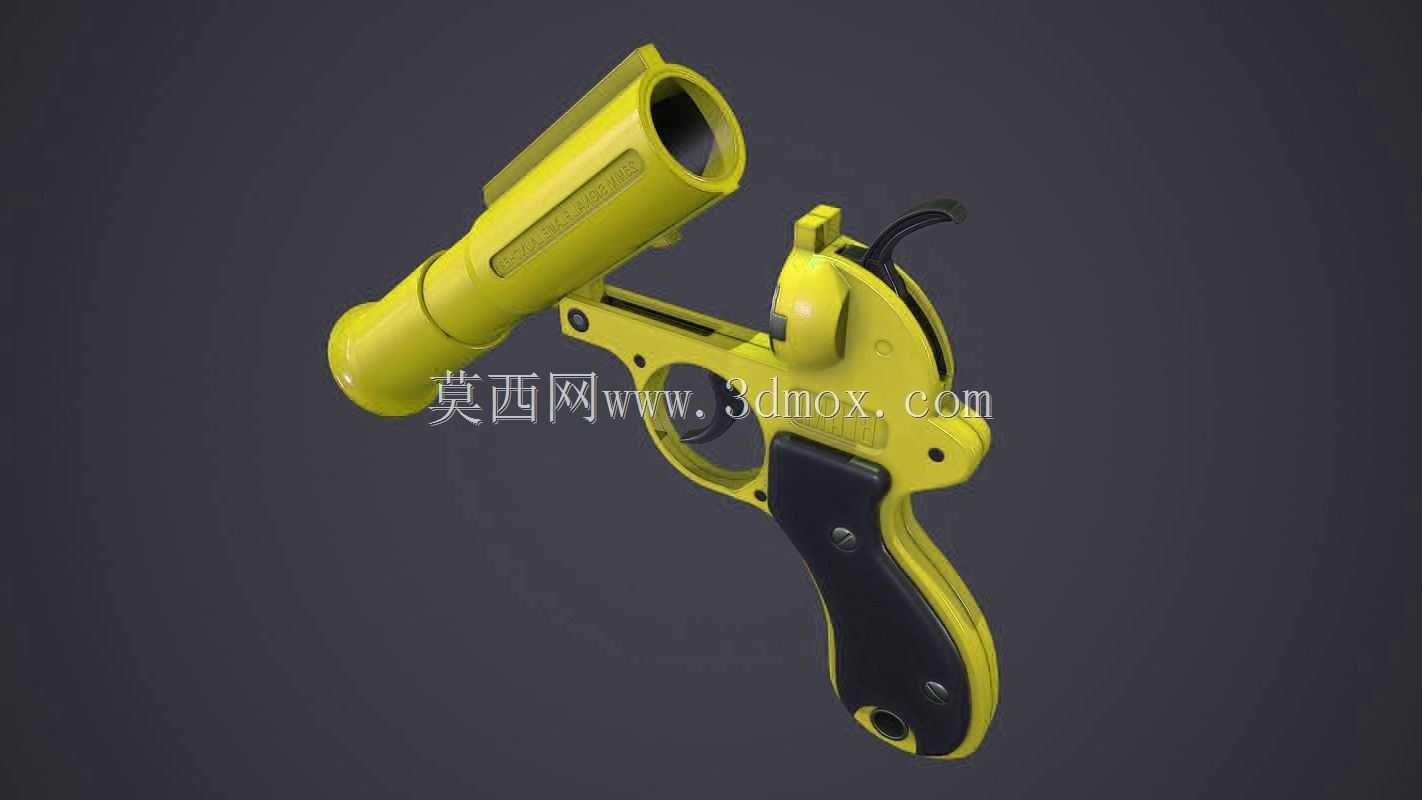

这款手持式信号发射装置的三维结构设计，充分考虑了户外应急、野外作业、海事求救等场景下的单手操作需求，整体握持轮廓贴合成年男性手掌自然弯曲弧度，握把片采用分体式固定结构，通过两枚沉头紧固件与枪身主体连接，既保证了握持时的摩擦力，也便于后期维护时快速拆解更换磨损部件。枪身上部的发射管采用同轴直筒设计，管口做了15度内倒角处理，避免装填信号弹时刮擦弹体外壁，发射管与枪身的连接座设置了定位销孔，装配时可快速对齐同轴度，保证发射时的弹道稳定性。击发机构采用外露式击锤设计，击锤回转轴线与扳机传动杆的铰接点做了衬套强化处理，反复扣动扳机时可减少铰接位的磨损量，扳机的行程设置为8毫米，扣动力度控制在25牛左右，既避免误触走火，也能保证戴薄手套时可正常操作。枪身侧面的保险拨片做了防滑滚花处理，拨片的两个档位分别对应保险锁止与待击发状态，档位切换时设置了明显的阻尼卡点，操作人员无需目视即可通过触感判断当前状态。整体结构的壁厚根据受力差异做了分区设计，击发机构安装位的壁厚为4毫米，可承受击发时的瞬时冲击力，握把非受力区域壁厚为2.5毫米，在保证结构强度的前提下尽可能控制整体重量，整枪空载重量控制在320克左右，长时间手持也不会产生明显的负重感。发射管内径按照标准26毫米信号弹尺寸设计，与弹体的配合间隙控制在0.2毫米，既可以顺畅装填，也能避免发射时出现漏气影响信号弹发射高度。握把底部设计了挂绳孔，孔径为5毫米，可搭配标准安全挂绳使用，防止高空或水上作业时设备脱手掉落。所有外露的棱边都做了R1.2的圆角处理，避免操作时划伤手部，枪身主体与握把片的分模线位置做了错位设计，装配后不会出现硌手的拼接缝隙。从结构建模的角度来看，这款装置的所有零件都采用了参数化建模逻辑，关键配合尺寸都添加了几何约束，后续如果需要调整适配不同规格的信号弹，仅需修改发射管内径、连接座定位尺寸等几个核心参数即可完成衍生型号的快速迭代，不需要重新搭建整体结构框架。
