5.56×45毫米北约制式步枪弹结构

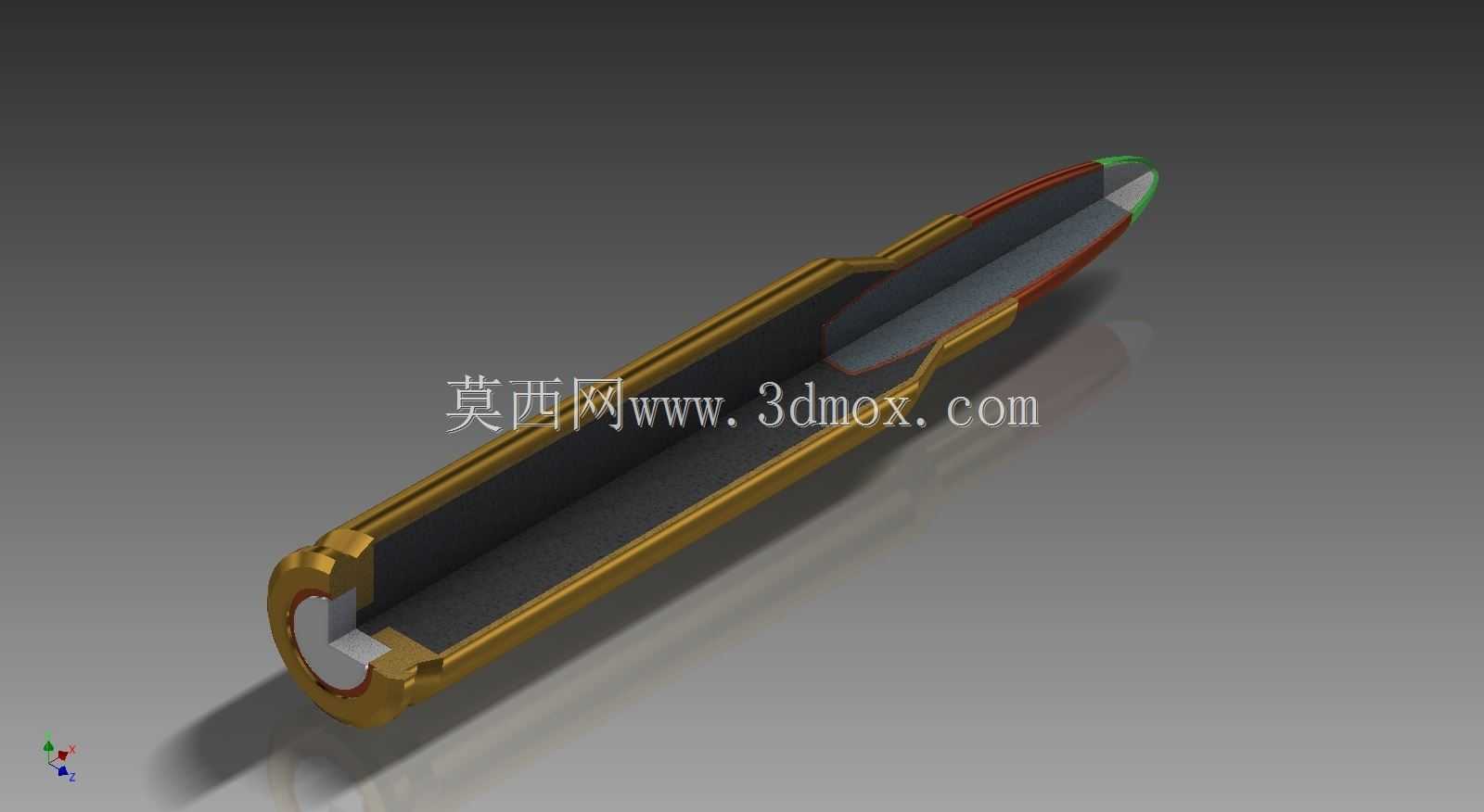

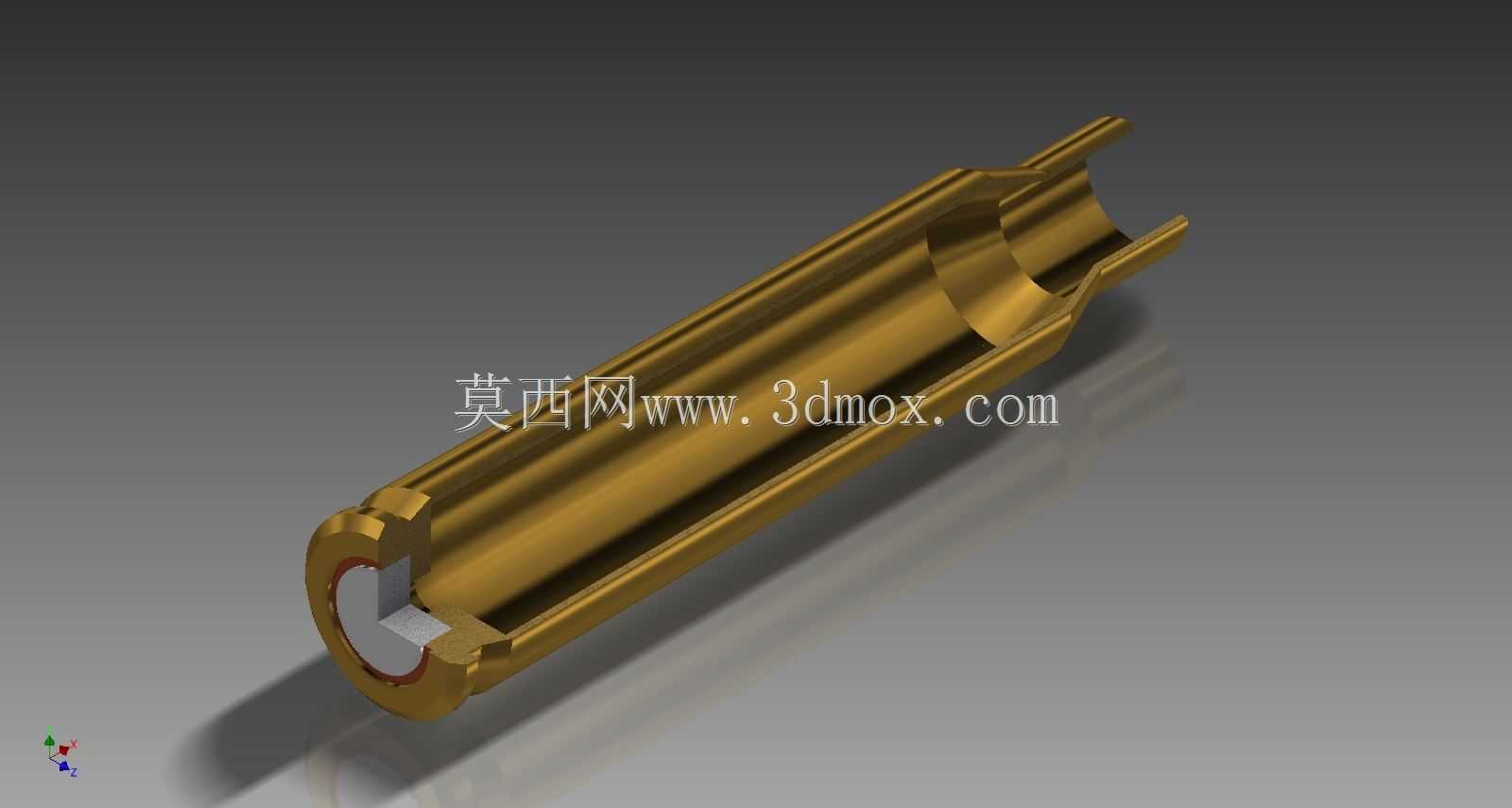

在轻武器系统的配套设计环节，枪弹的结构匹配度直接决定了供弹可靠性、内弹道性能以及射击精度表现，5.56×45毫米北约制式步枪弹作为当前全球范围内应用最广的小口径步枪弹药之一，其三维结构还原需要严格贴合实际量产的尺寸边界与装配公差要求。从实际应用场景来看，该型弹药适配北约标准口径的突击步枪、班用轻机枪等单兵自动武器，在供弹行程中需要与弹匣抱弹口、枪机弹底窝、坡膛、线膛等多个部件完成精准配合，任何外形尺寸的偏差都可能导致卡弹、顶弹、迟发等故障，因此建模过程中需要严格控制各段的同轴度与尺寸公差。弹壳部分采用瓶形无凸缘设计，弹壳肩部的锥度、壳体的壁厚变化是建模的核心细节，从弹壳口部到弹底的直径渐变需要兼顾发射时的闭气性能与抽壳顺畅度，弹底的拉壳钩卡槽、底缘厚度需要匹配对应枪型的拉壳钩与抛壳挺尺寸，保证击发后抽壳动作的顺畅。弹头部分采用复合结构，从外到内依次为被甲、铅芯、钢芯（部分型号为铅芯全被甲），弹头的弧形部曲率、尾锥角度直接影响外弹道飞行的稳定性，建模时还原了弹头与弹壳口部的压合装配边界，保证口部抱紧力符合实弹的装配要求，避免出现弹头松动脱落的问题。在设计思路上，该模型优先保证各装配面的尺寸精度，而非单纯追求外观渲染效果，弹壳表面的细微拔模斜度、弹壳与弹头结合处的辊口压痕、底火的装配凹陷都做了对应还原，能够为轻武器供弹机构的设计验证、内弹道仿真分析提供精准的三维参照。对于从事单兵武器设计、弹药适配测试的结构工程师而言，该模型可直接用于供弹路径的干涉检查、弹匣容弹排布的空间验证，无需再从零开始测绘实弹尺寸，能够大幅缩短前期方案验证的周期。需要注意的是，该型弹药的45毫米弹壳长度是指弹壳本体的全长，不含弹头突出弹壳口部的长度，弹壳底部的底火室深度、传火孔位置也做了等比例还原，可用于击针突出量的匹配验算，避免击针过长击穿底火或者过短无法可靠击发的问题。
