手动压胶式填缝挤注枪结构设计

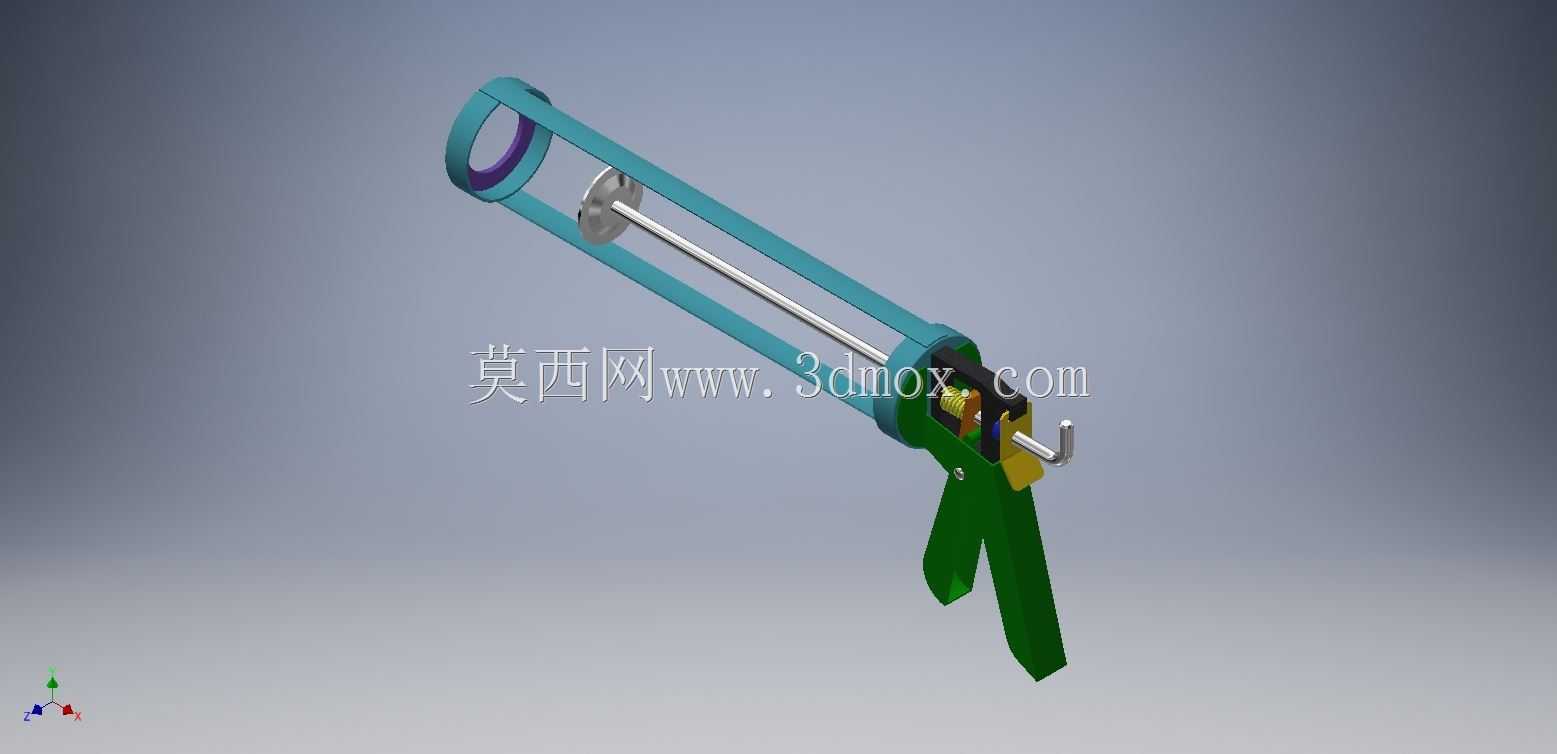

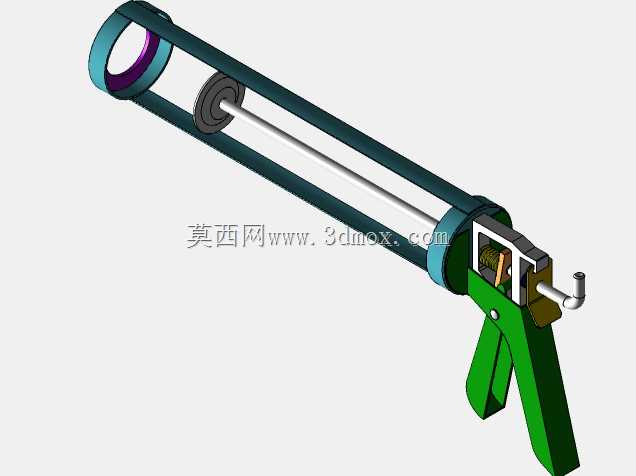

这款手动挤注填缝工具，主要面向建筑装修、设备密封、家居维保等场景的填缝密封作业，适配常规筒装密封胶、硅酮胶类耗材，可完成瓷砖缝隙填补、门窗框密封、厨卫防水封边、小型构件粘接固定等多类作业，是现场施工、售后维保环节常用的手持作业工具。从结构设计来看，整体采用手枪式握持布局，符合人手施力的操作习惯，长时间握持作业不易产生过度疲劳，握把的开合角度经过人体工学适配，单手握持时手指可自然搭放在扳机位置，施力过程中力传递路径直接，无需额外调整握持姿态。设备核心的推胶机构采用平行双导杆结构，两根平行导杆贯穿枪身主体框架，前端设置推胶盘，后端设置限位拉环，导杆表面做光滑处理，推进行程中无卡滞，推胶盘与胶筒端面的贴合度经过适配，可保证推胶过程中胶料受力均匀，不会出现偏斜导致的胶料溢出、出胶断流问题。扳机位置采用棘轮式进给锁止结构，每扣动一次扳机，推胶盘向前推进固定距离，可通过扣动的力度与频次控制出胶量，松开扳机时自动锁止当前位置，避免胶筒内残余压力导致胶料自动溢出，枪身侧面设置的解锁挂钩，可在更换胶筒时快速解锁推胶机构，将导杆整体拉回至初始位置，完成胶筒更换操作。从安装边界与尺寸适配来看，枪身框架的内部空腔尺寸适配市面主流的标准310ml筒装胶筒，胶筒装入后前端出胶嘴可从枪身前端的定位孔伸出，无需额外裁剪适配，导杆的有效行程覆盖整支胶筒的长度，可将胶筒内的胶料完全挤出，减少耗材残留浪费。枪身前端的定位环可对胶筒前端形成径向约束，避免推胶过程中胶筒出现晃动偏移，保证出胶位置精准对准待填缝位置，减少施工过程中的胶料浪费与清理工作量。整体结构无复杂电子元件，纯机械结构的可靠性高，可在高粉尘、潮湿的施工现场稳定作业，日常维护仅需定期清理导杆表面残留的胶料，涂抹少量润滑脂即可保证推进顺畅，无需复杂的保养流程。握把部分采用一体式结构设计，受力位置做了加厚处理，可承受较大的握捏力度，不会因为长期施力出现结构开裂、变形问题，枪身整体的重量分布均衡，握持时重心靠近握把位置，单手持握操作时不会出现头重脚轻的问题，可灵活调整出胶角度，适配边角、高位等不同位置的施工作业需求。
