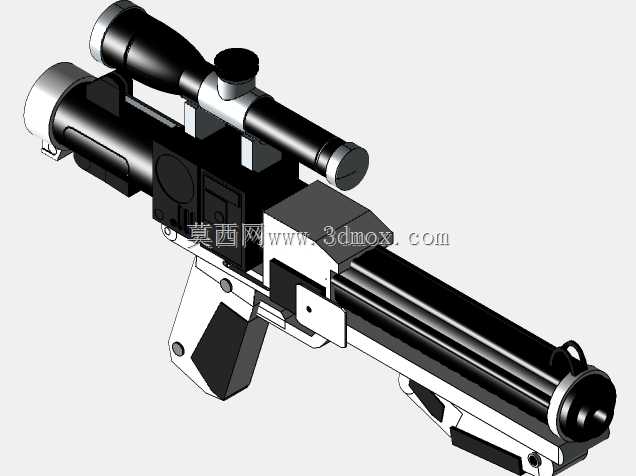

科幻题材F-11D爆能步枪道具结构设计

这款爆能步枪的结构设计围绕科幻影视道具的落地应用展开，核心适配主题展馆展陈、影视实景拍摄、潮玩手办开发三类场景，在结构设计阶段就同步考虑了不同应用场景下的安装与使用边界。针对展陈场景，整体握持结构按照1:1等比例还原设定尺寸，枪身主体长度控制在常规成年男性单臂可稳定托举的范围，底部握把的倾斜角度经过多次调整，贴合人手自然握持时的掌骨弧度，长时间展陈摆放不会出现重心前倾的问题，配套的瞄准镜结构采用分体式装配设计，镜身与枪身上方的导轨通过卡扣结构固定，不需要额外粘接即可完成组装，方便展陈方根据不同展项需求更换不同倍率的瞄准配件。针对实景拍摄的使用需求，所有外露的棱角位置都做了R2-R3的圆角过渡处理，避免拍摄过程中剐蹭演员服装或者造成磕碰，枪身前后的配重经过合理分配，前部能量管结构采用空心薄壁设计，在保证外形还原度的前提下降低前端重量，演员长时间持握拍摄不会出现手腕酸胀的问题，扳机位置预留了足够的手指活动空间，即使佩戴战术手套也能顺畅完成扣动动作，不会出现卡滞。从设计思路来看，整体采用模块化拆分逻辑，将整枪拆分为枪身主体、瞄准镜组件、握把组件、前部能量管、尾部抵肩结构五个独立模块，每个模块之间通过定位销与卡扣配合连接，不需要复杂的紧固件即可完成总装，既方便后期做旧涂装等表面处理，也能在局部部件损坏时单独更换，降低道具维护成本。外形尺寸上严格遵循科幻设定的比例关系，瞄准镜的安装高度经过校准，镜筒轴线与枪身轴线的平行度控制在合理范围内，若用于改装为软弹发射玩具，不需要额外调整瞄准基线即可满足近距离射击的瞄准需求。枪身侧面的细节结构做了分层处理，控制面板的凹凸纹理深度控制在1.5mm，既保证视觉上的机械质感，也不会因为纹理过深积灰，降低日常清洁维护的难度。前部能量管的环形加强筋位置做了等距分布，每道加强筋的厚度均匀一致，采用薄壁结构设计时不会出现注塑缩痕的问题，若用于3D打印制作，也能减少支撑材料的使用，降低打印后处理的工作量。握把表面的防滑纹理采用菱形网格设计，纹理深度0.8mm，握持时的摩擦力足够，同时不会硌手，适配不同手型的持握需求。尾部抵肩结构做了弧形内凹处理，贴合人体肩部的自然曲线，抵肩使用时的压强分布均匀，不会出现局部压痕。整体结构的安装边界充分考虑了不同加工工艺的适配性，不管是采用3D打印制作小批量道具，还是采用注塑工艺量产潮玩周边，都不需要对结构做大幅修改，各个部件的拔模角度统一设置为1.5度，满足注塑生产的工艺要求，装配间隙控制在0.2mm，既不会出现装配松动，也不会因为间隙过小导致组装困难。
