刘易斯机枪弹盘供弹机构结构设计

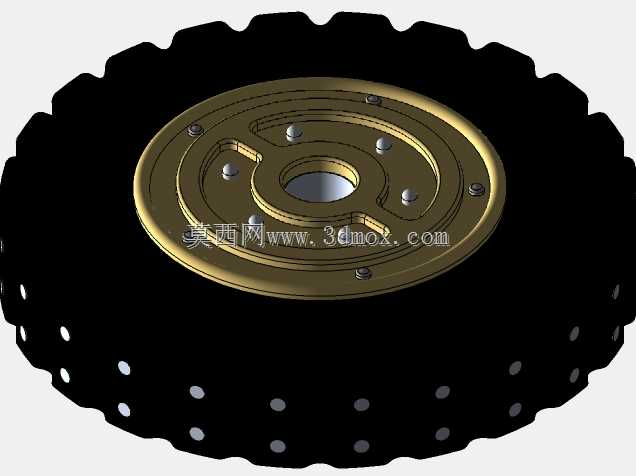

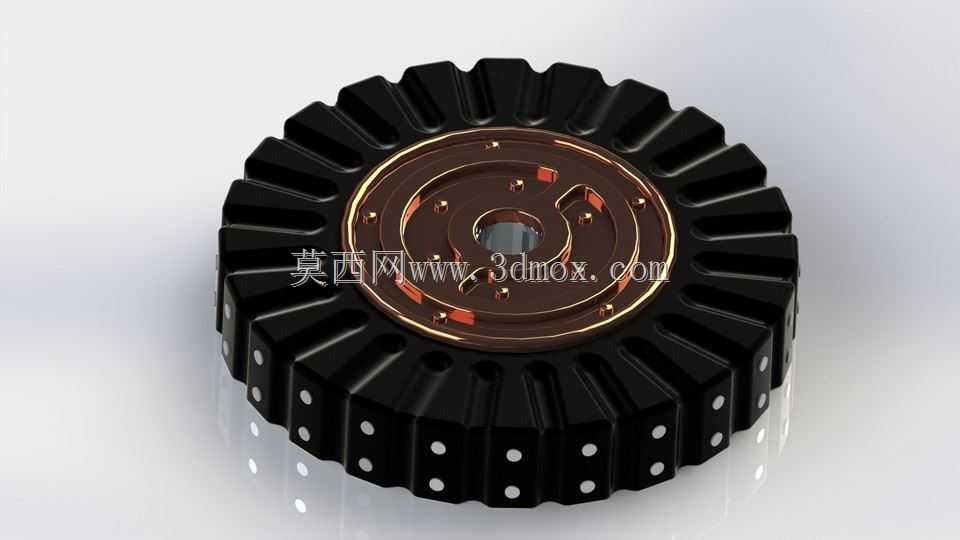

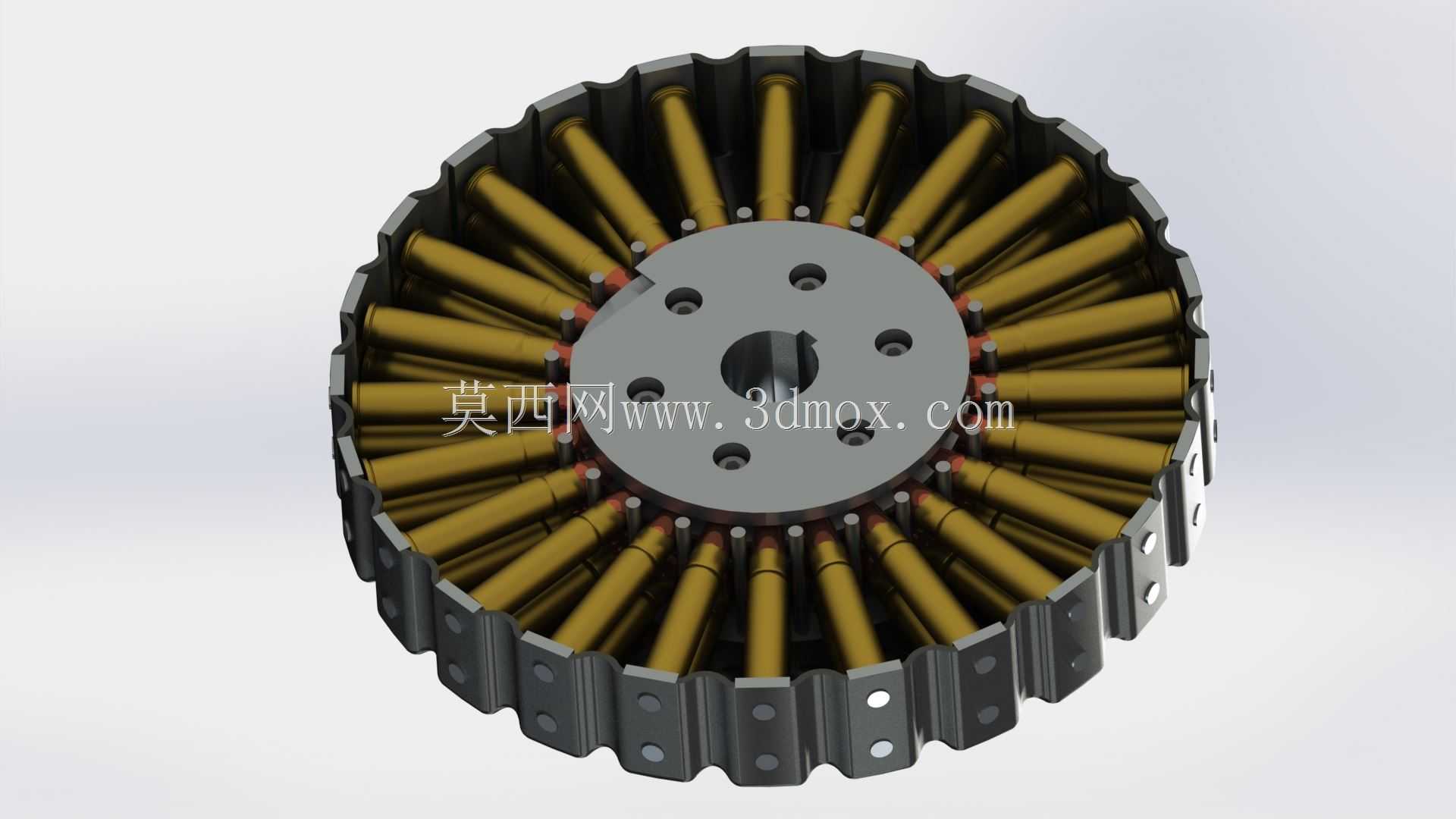

该结构为刘易斯轻机枪配套的盘式供弹核心组件，是早期自动武器供弹系统的典型结构形式，主要适配轻机枪阵地作战、行进间持续射击的使用场景，在一战至二战期间的步兵班组支援作战中承担弹药存储与有序供弹的核心功能，区别于弹匣、弹链供弹形式，盘式结构可在紧凑的径向空间内排布多枚步枪弹，无需额外拉长枪械纵向尺寸，适配当时轻机枪需伴随步兵突进、整体长度可控的战术需求。从结构功能来看，该弹盘采用中心定位、径向放射状排布弹药的设计逻辑，中心设置带键槽的主轴安装孔，可直接套入机枪机匣上方的供弹转轴，射击时随棘爪驱动做定角度间歇旋转，每转动一个节距便将对应位置的弹药对准进弹口，完成输弹入膛的动作。弹盘外圈设置带定位凸点的分段式金属围边，一方面约束弹药径向位移，避免携行或旋转过程中弹药脱落，另一方面围边上的定位孔与机匣上的止动棘爪配合，保证每次旋转的角度精度，避免出现卡弹、供弹错位的故障。中心转盘上均匀分布的多个沉头安装孔，用于固定上下弹盘盖板，将弹药约束在上下盖板与外圈围边形成的封闭容弹腔内，同时中心区域的减重孔可在保证结构强度的前提下降低弹盘整体重量，减少射手长时间据枪的负重压力。设计过程中需严格匹配所用步枪弹的外形尺寸，每一条弹药容纳槽的弧度、深度都要与弹壳锥度、弹头长度完全契合，既要保证弹药在槽内无窜动，又要确保旋转送弹时弹药可顺畅滑出进入进弹路线，容弹槽的排布角度经过反复校核，相邻弹药之间留有足够间隙，避免弹药互相磕碰导致弹头变形、影响射击精度。安装边界方面，弹盘中心轴孔的直径、键槽尺寸需与机匣供弹转轴完全匹配，保证同轴度误差控制在合理范围内，避免旋转过程中出现卡滞；弹盘整体外径需适配机枪机匣上方的安装空间，外圈与照门、枪管套筒等周边零件留有足够安全间隙，保证旋转过程中无运动干涉；弹盘的总厚度需匹配弹药全长，上下盖板装配后既不能压到弹头导致弹药形变，也不能间隙过大造成弹药在容弹腔内晃动。这类盘式供弹结构相比当时的盒式弹匣容弹量更高，可提供更长的持续射击时间，无需频繁更换弹匣，在班组压制射击场景下具备明显优势，其放射状排布、间歇旋转送弹的设计思路，也为后续同类旋转供弹结构的设计提供了可参考的工程样本，建模过程中完整还原了各零件的装配关系、定位特征与运动配合面，可用于枪械结构原理演示、供弹机构运动仿真等场景。
