斯滕枪结构三维数模设计还原

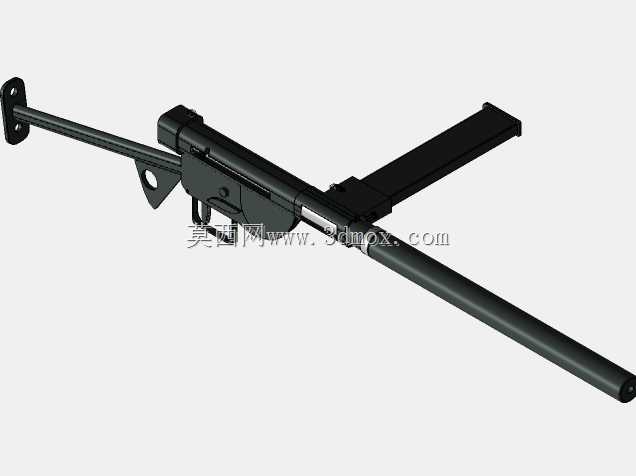

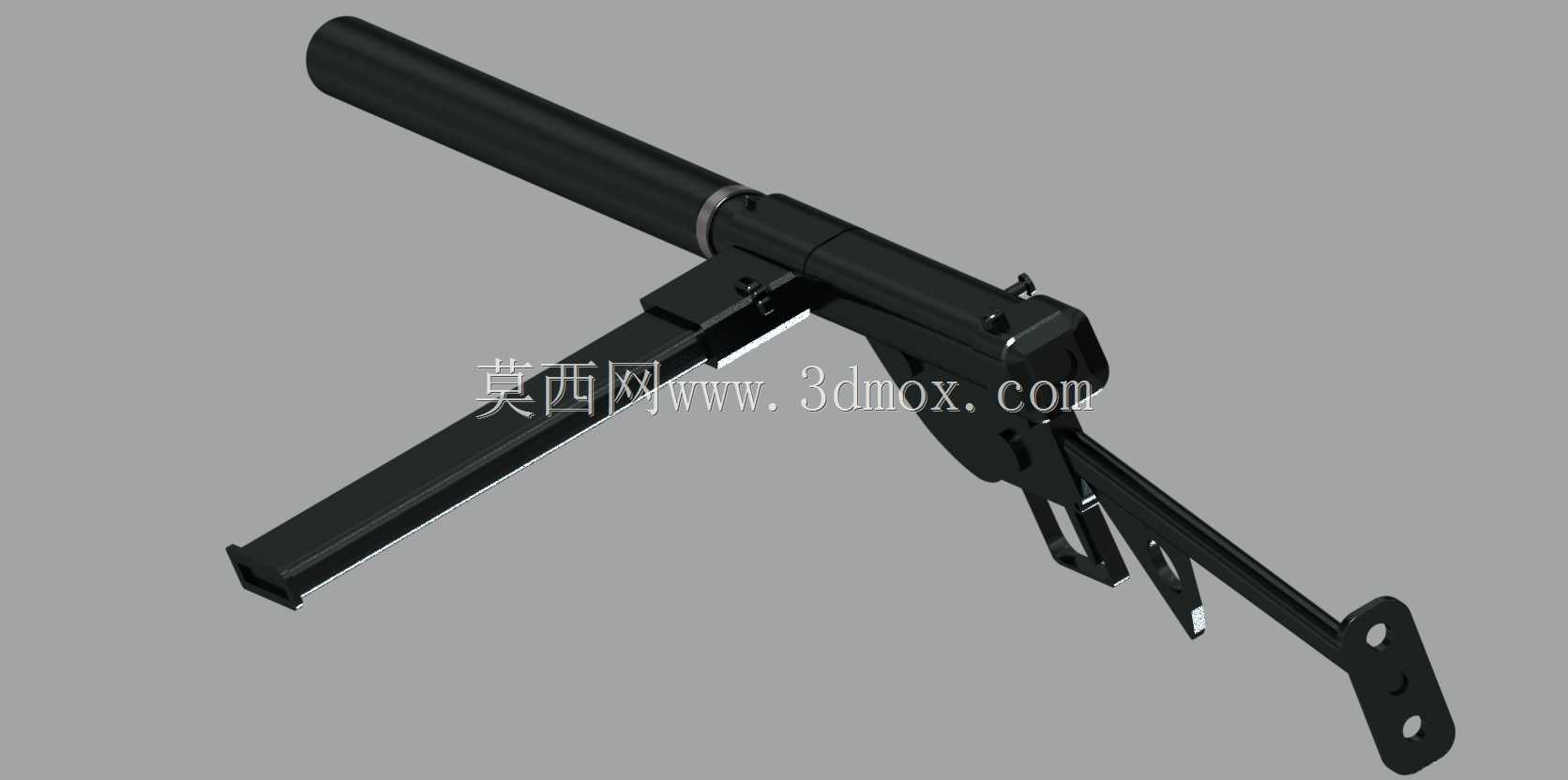

这款斯滕枪的三维结构还原，核心围绕二战时期低成本量产轻武器的结构逻辑展开，建模过程中优先还原了其冲压件为主的装配特性，整枪没有多余的装饰性结构，所有外露部件都承担实际功能。从实际应用场景来看，这类结构的轻武器原本是为应急大规模列装设计，整体结构极度简化，机匣部分采用冲压钢管成型，不需要复杂的铣削加工，这一点在建模时特意还原了薄壁筒状机匣的壁厚公差，装配间隙控制在0.15mm以内，符合当时战时生产的工艺公差要求。枪身的握把与发射机座采用一体化冲压折弯结构，没有单独的握把包覆件，这也是其生产效率极高的核心原因，建模时还原了折弯处的圆角特征，避免出现直角折弯的应力集中缺陷，和实物的冲压工艺特征完全匹配。枪管部分采用光滑圆柱结构，和机匣采用过盈配合加横向销钉固定，不需要复杂的螺纹连接，安装时只需要将枪管压入机匣对应孔位后打入固定销即可，这部分的安装边界在数模中做了明确的配合面标注，销钉孔的位置度公差控制在0.1mm，保证批量装配时的互换性。枪托部分采用简单的杆式焊接结构，由钢板冲压成型的托肩和圆钢弯制的支撑杆焊接而成，建模时还原了焊接处的焊脚特征，托肩的弯折角度贴合人体据枪时的肩部贴合角度，没有额外的缓冲结构，完全依靠结构本身的强度承受后坐力。供弹结构采用侧置弹匣设计，弹匣座直接冲压成型在机匣侧面，和机匣本体为一体化结构，减少了单独的连接部件，这部分的建模还原了弹匣插口的导向斜面，保证弹匣插入时可以快速定位，不需要额外的对准操作，适配战时士兵快速换弹的操作需求。发射机构的内部结构全部做了可动还原，扳机、阻铁、击针的运动行程都和实物一致，扣动扳机时的阻铁解脱行程为4mm，击针的前进行程为8mm，完全匹配原枪的击发逻辑。整枪的外形尺寸控制严格，全长控制在760mm左右，枪管长度为198mm，所有部件的外轮廓都没有超出原枪的尺寸边界，没有添加任何自定义的改装结构，完全还原量产型号的原始状态。从结构设计思路来看，整枪的设计核心是在满足基本击发、供弹、可靠闭锁的前提下，最大程度减少加工工序，降低对加工设备的要求，所有部件尽量采用冲压、焊接、销接的连接方式，尽可能减少螺纹连接、铣削加工的占比，这也是其能在短时间内实现百万级量产的核心原因，建模过程中特意保留了所有工艺简化的特征，没有做美化处理，完全还原其战时量产武器的粗糙但可靠的结构特质。
