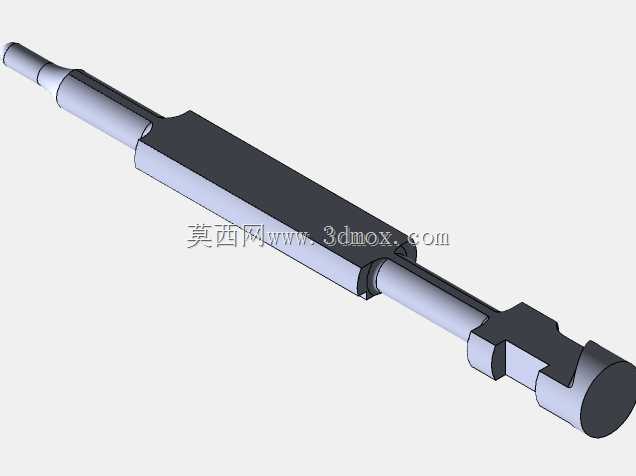

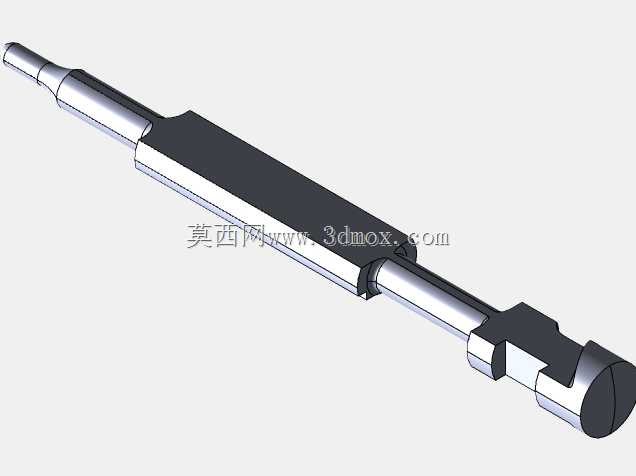

沃尔特P38手枪撞针结构三维数模

作为枪械击发系统的核心受力零件，沃尔特P38的撞针在整套击发机构中承担着将击锤动能传递至弹药底火、完成击发动作的关键作用，其结构设计直接决定了枪械击发的可靠性与使用安全性。从实际应用场景来看，这类零件的三维数模可用于枪械结构教学演示、老旧枪械修复的零件测绘复刻、影视道具的高精度制作以及机械结构原理的研究场景，能够为相关从业者提供精准的结构参考。

从功能特性上看，该撞针采用细长轴类结构设计，整体沿轴向做了多段变径处理，不同轴段分别承担定位、导向、受力传递、击发冲击的功能：头部的细径段为击发端，端面做了适配底火尺寸的圆弧处理，避免击发时击穿底火造成故障；中段的轴肩结构与枪机内的撞针孔配合，实现击发过程中的轴向导向，同时限制撞针的前冲行程，防止过度前冲引发的安全问题；尾部的扩径段为击锤受力端，能够承接击锤回转时的冲击力，同时与阻铁等保险部件配合，实现待击状态的锁定。

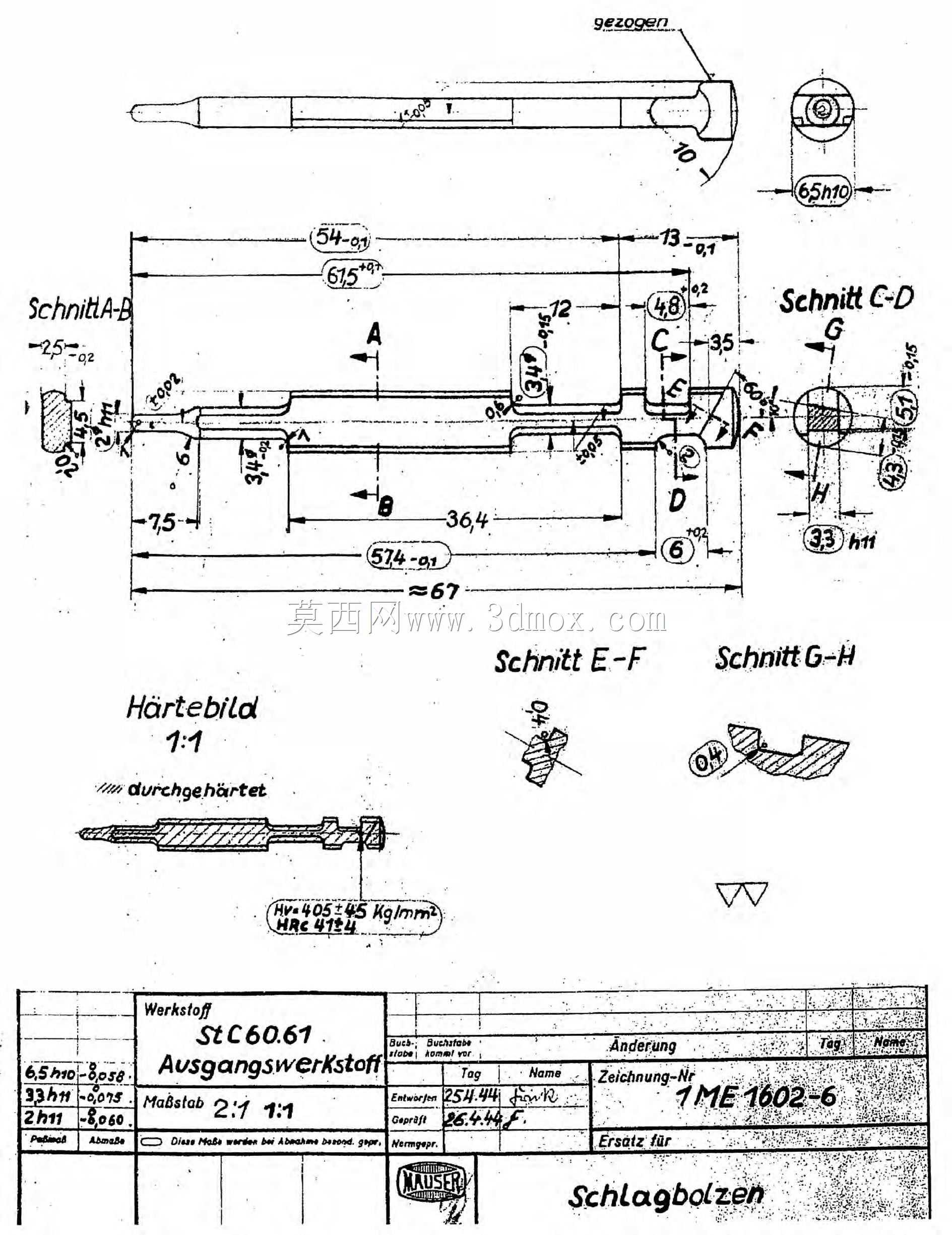

设计思路上，该撞针整体遵循了枪械零件高可靠性、高抗冲击性的设计原则，所有变径位置均做了圆角过渡处理，避免应力集中导致的零件断裂，表面要求通体硬化处理，保证长期承受冲击载荷下的使用寿命，硬度参数匹配击发过程中的反复冲击需求，不会出现头部镦粗、杆部弯曲的失效问题。从外形尺寸与安装边界来看，该撞针总长度控制在67mm范围内，最大外径为6.5mm，各段轴径公差严格控制在合理区间，与枪机内的安装孔保持小间隙配合，既保证轴向运动的顺畅性，又避免径向晃动导致的击发偏斜；尾部的定位槽、中部的限位凸台尺寸完全适配沃尔特P38战争中期型号的枪机内部安装空间，不需要额外修改即可匹配原枪的安装尺寸，替换故障零件时能够直接装入对应位置，不需要二次修配。在建模过程中，所有截面尺寸、剖面结构、局部细节均严格对照原始工程图纸的标注进行还原，包括各段的长度公差、倒角尺寸、局部凹槽的位置与深度，都与图纸标注完全一致，能够准确反映该零件的真实结构特征，为后续的结构分析、零件加工、装配模拟提供精准的数模基础。
