彩色拼装式玩具激光发射枪结构设计

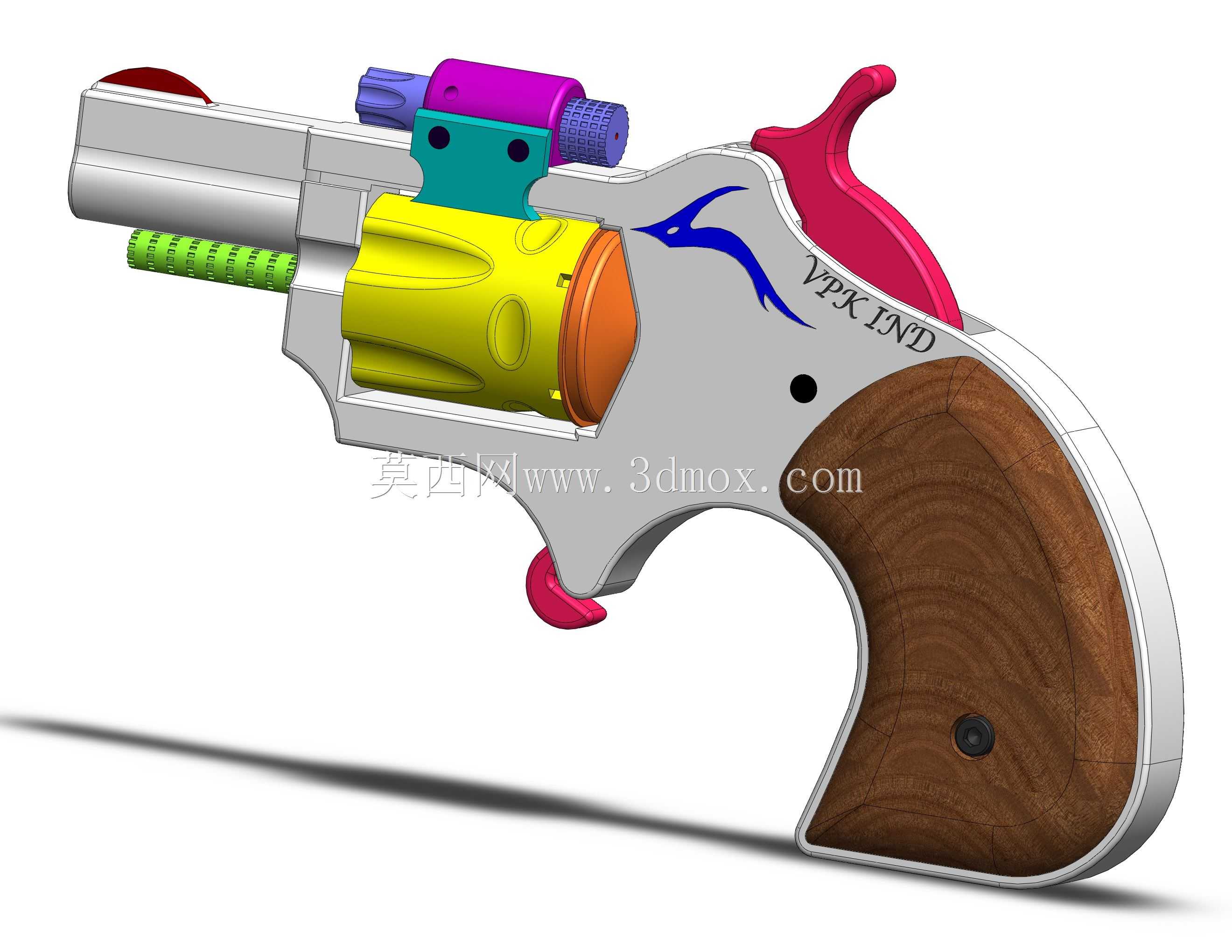

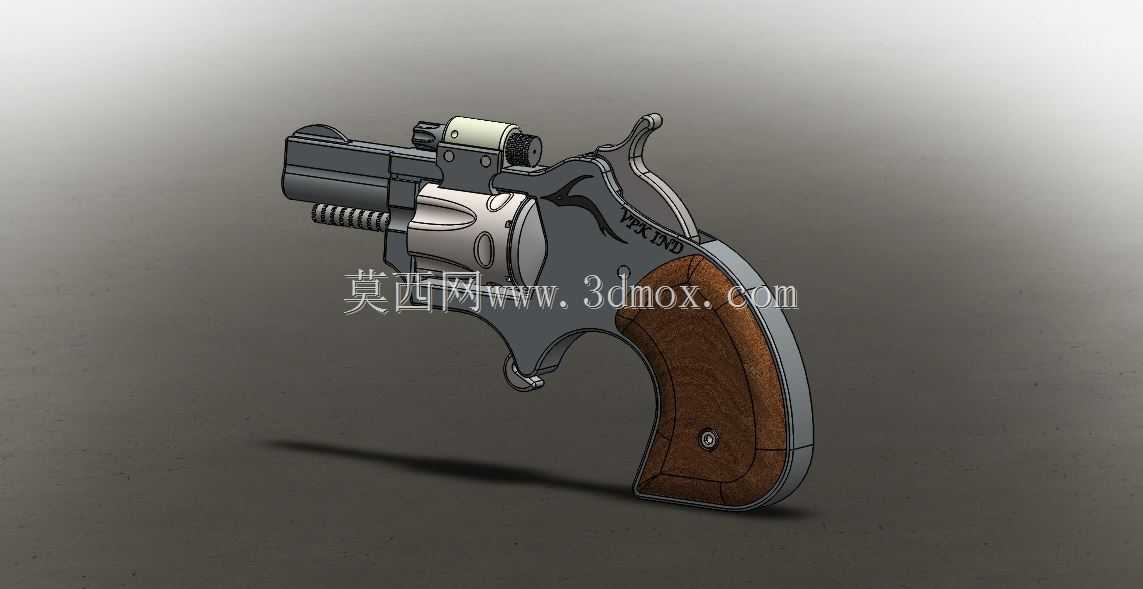

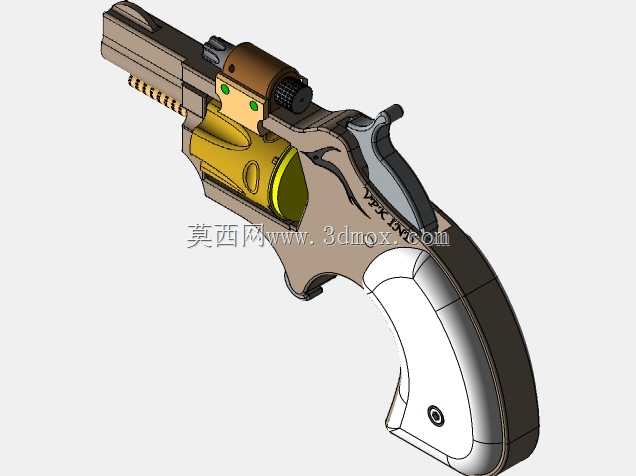

这款手持激光玩具枪的结构设计，核心围绕儿童玩具的安全使用需求与拼装可玩性展开，整体采用分体式模块化结构，将枪身框架、转轮弹仓、瞄准组件、握把护片、击发扳机等部件拆分为独立可装配单元，既满足注塑生产时分模加工的工艺要求，也能作为拼装类玩具的组件，让使用者在组装过程中了解简易枪械的结构逻辑。从实际应用场景来看，该产品主要面向儿童户外互动游戏、青少年科普教具场景，低功率激光发射模块可实现短距离瞄准指示功能，无实弹发射结构，所有外露边角均做R2以上圆角处理，避免使用过程中出现划伤风险。设计过程中优先考虑手持握持的人机工程尺寸，握把部分采用贴合手掌弧度的曲面造型，木质纹理护片既提升握持摩擦力，也通过材质分区优化视觉层次感，握把与枪身主体采用嵌入式卡扣加单颗固定螺丝的连接方式，既保证装配后的结构强度，也方便后期拆解更换部件。枪身上部的瞄准组件采用多色分区设计，紫色准星座、蓝色调节座与绿色前置辅助杆形成明确的视觉识别点，帮助使用者快速完成瞄准对位，红色的击锤与扳机护圈采用高辨识度配色，明确操作部件的位置，降低初次使用的学习成本。转轮弹仓部分采用旋转式结构设计，黄色弹仓主体搭配橙色端盖，模拟真实转轮手枪的弹巢转动逻辑，转动过程中设置定位卡点，每转动一个工位都有清晰的档位反馈，提升操作的真实感。枪身主体框架采用金属质感的银灰色表面处理，侧面印制标识区域做下沉式凹槽设计，避免标识在长期摩擦后出现脱落。整体装配边界控制严格，所有部件的配合公差控制在0.1mm以内，既保证拼装时的顺畅度，也不会出现装配后松动晃荡的问题，激光发射模块内置在枪管前段的空腔内，走线沿枪身内部的隐藏线槽布置，外部无裸露线材，避免使用过程中线材拉扯导致的电路故障。扳机与击锤之间设置联动结构，扣动扳机时击锤同步回转，触发激光模块的点亮开关，松开扳机后激光自动熄灭，模拟真实枪械的击发逻辑，同时内部设置限位结构，避免扳机行程过大导致的结构损坏。
