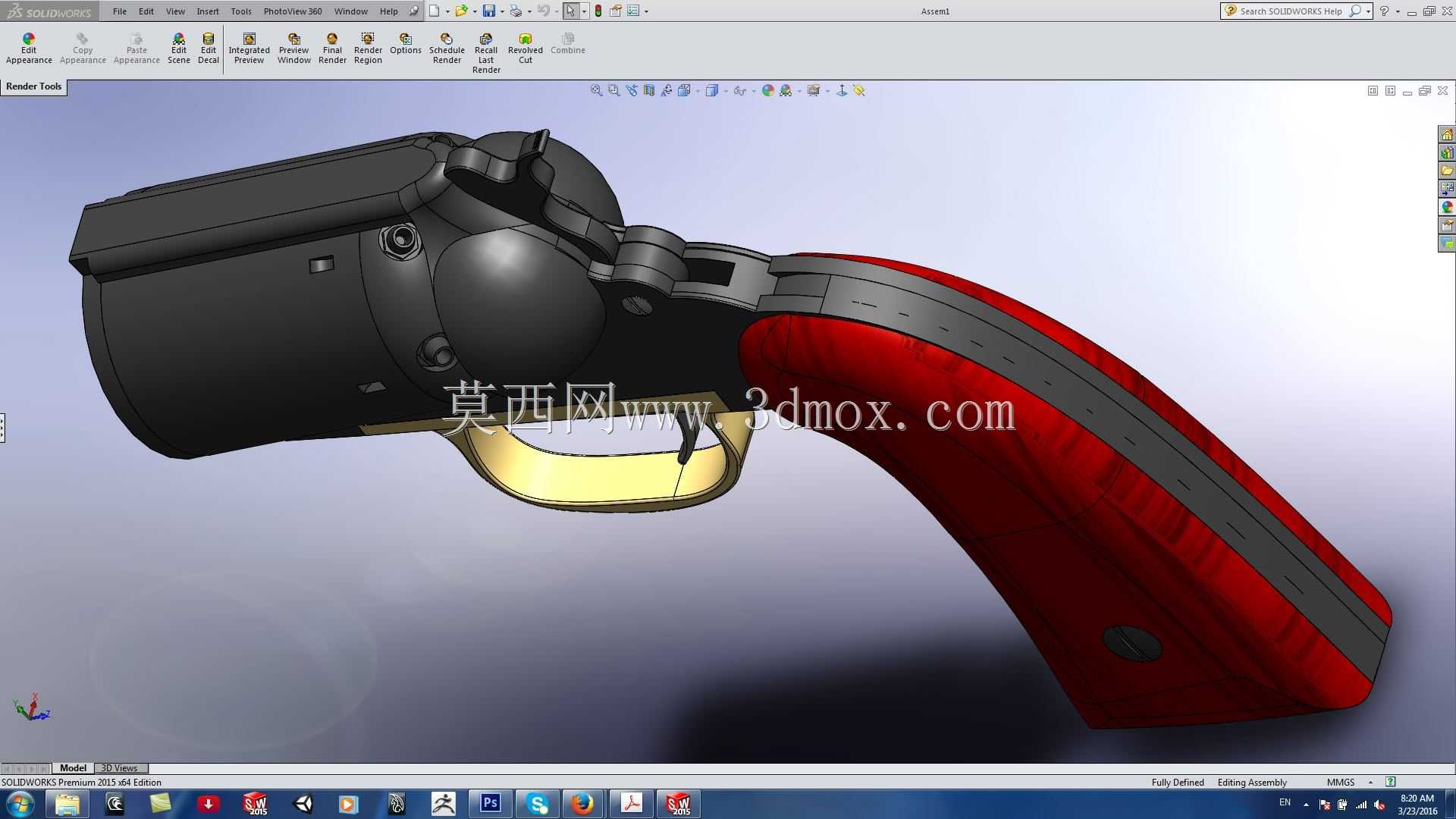

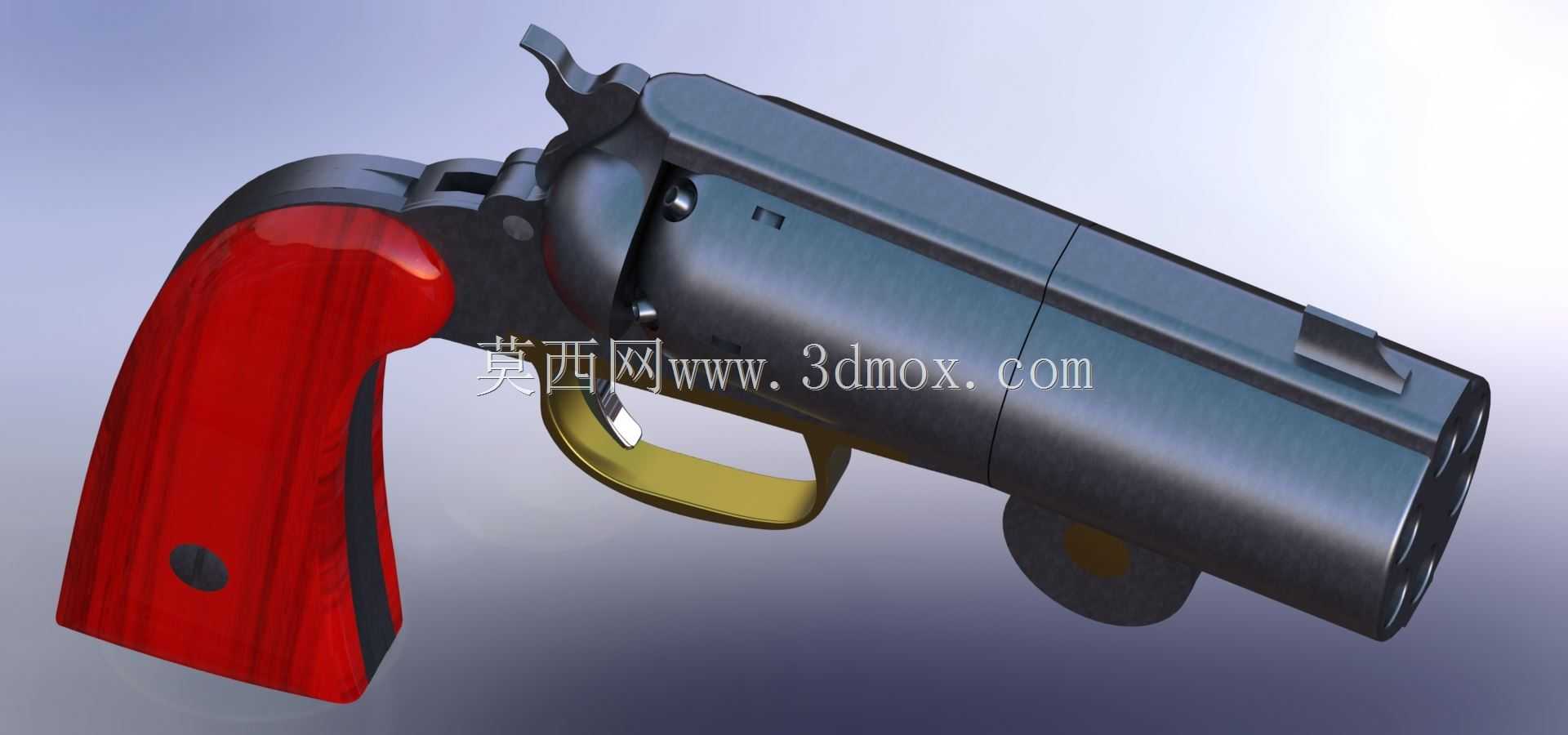

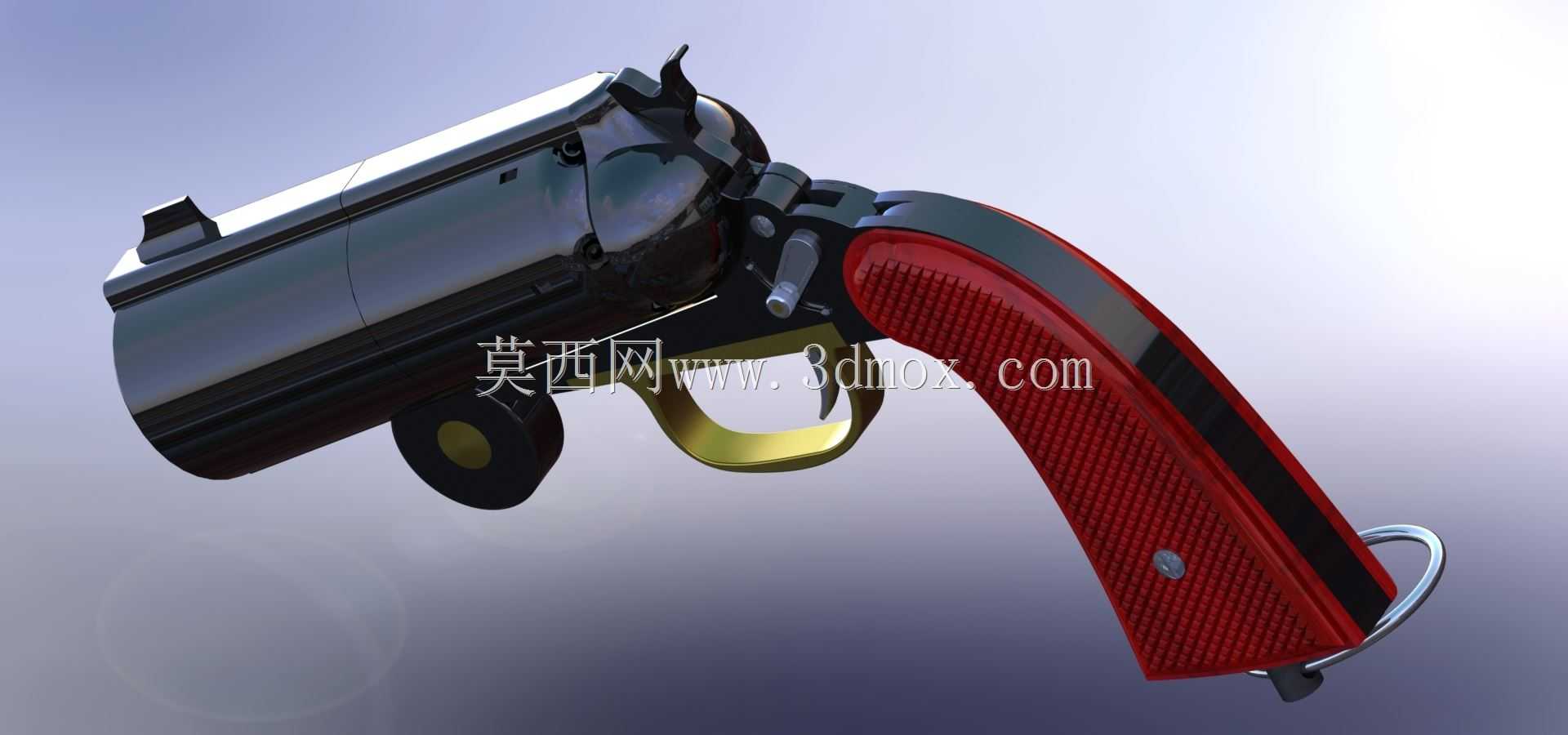

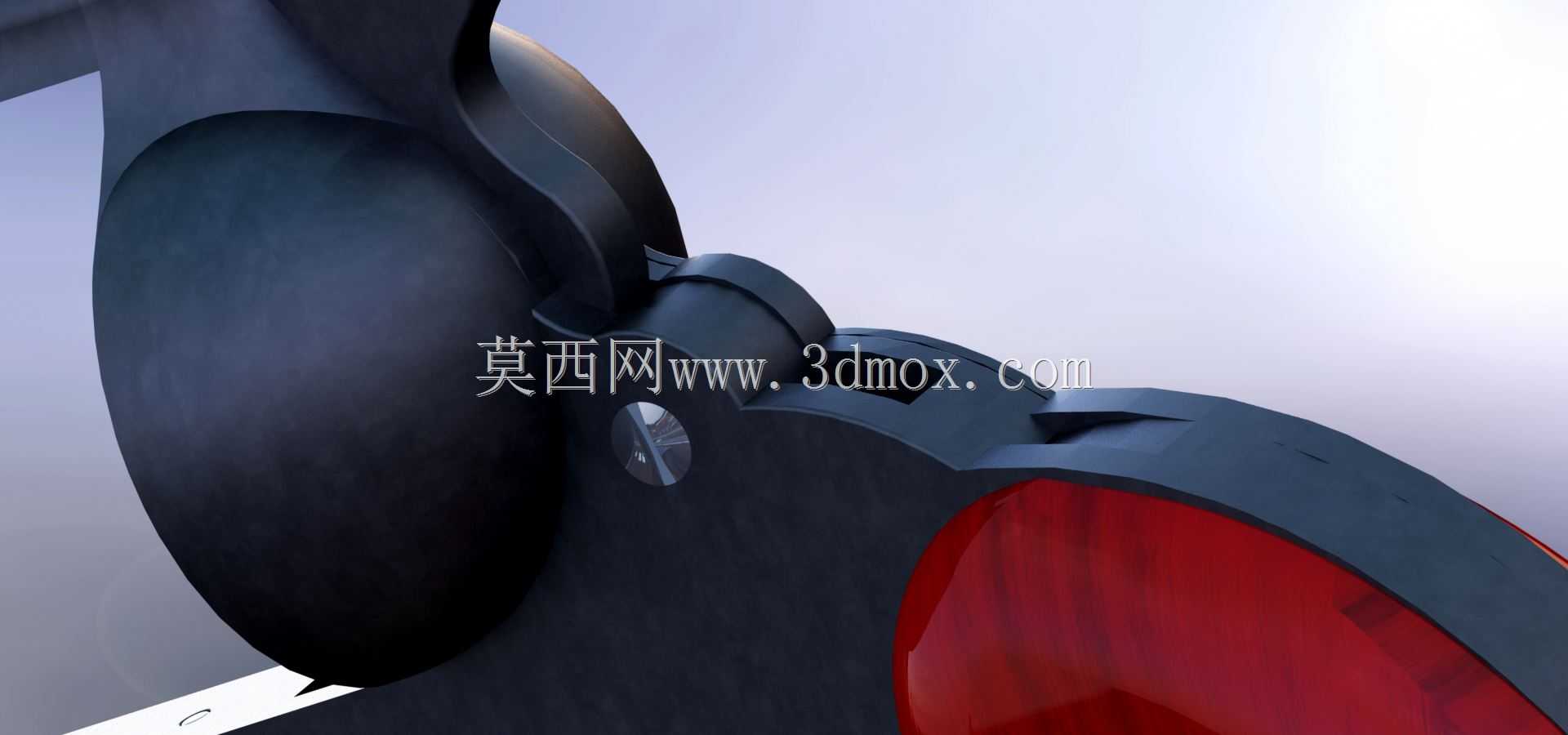

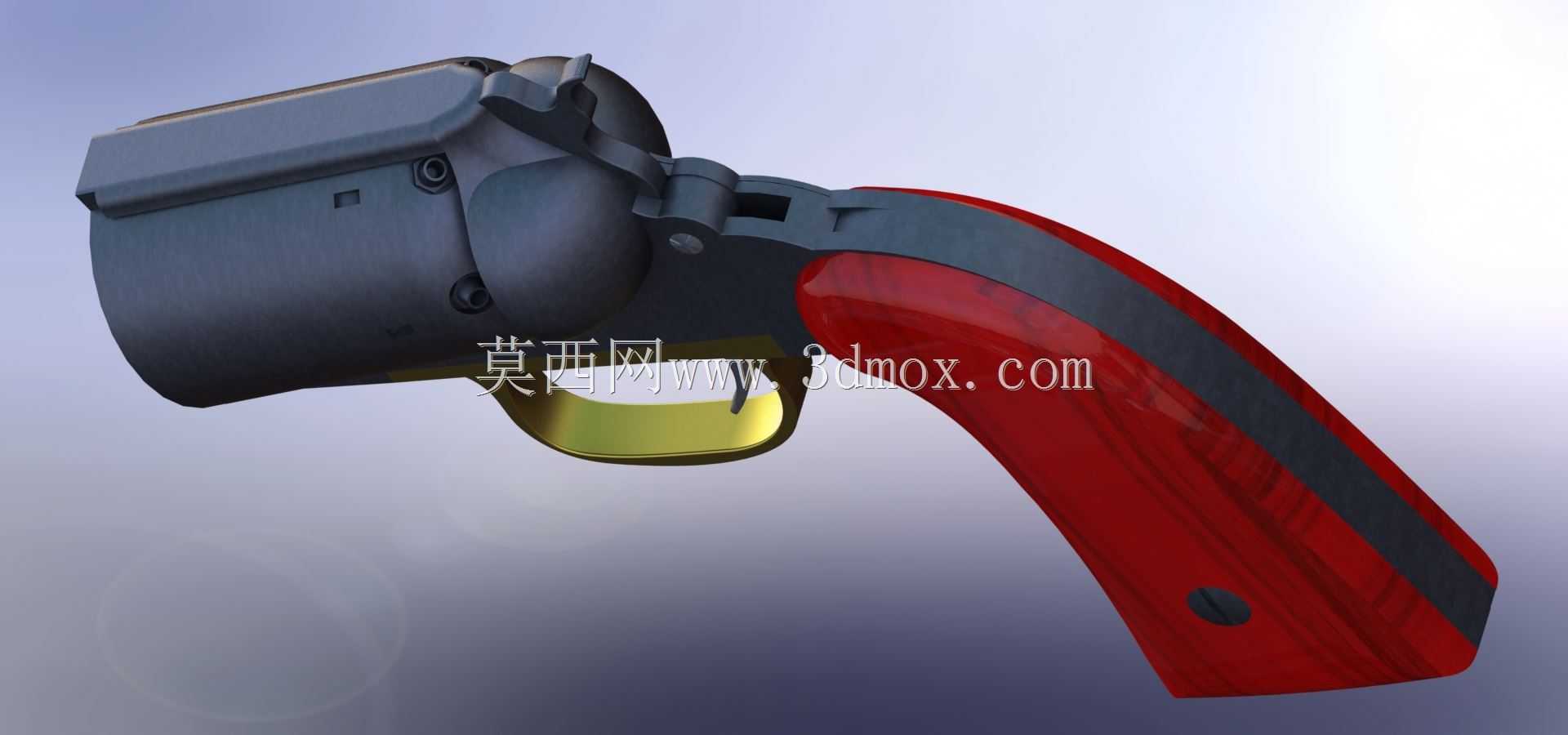

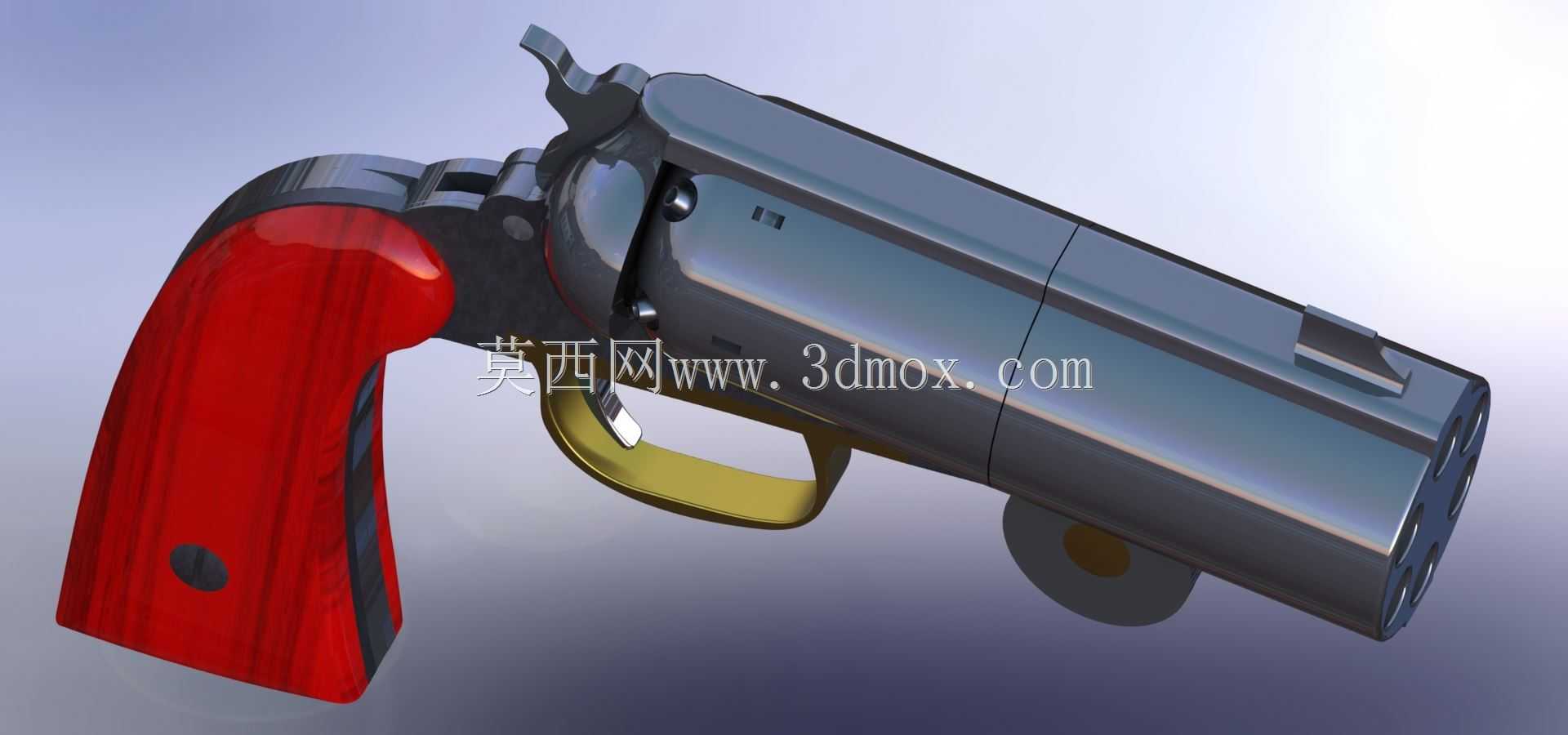

手持式枪械击发机构结构设计展示

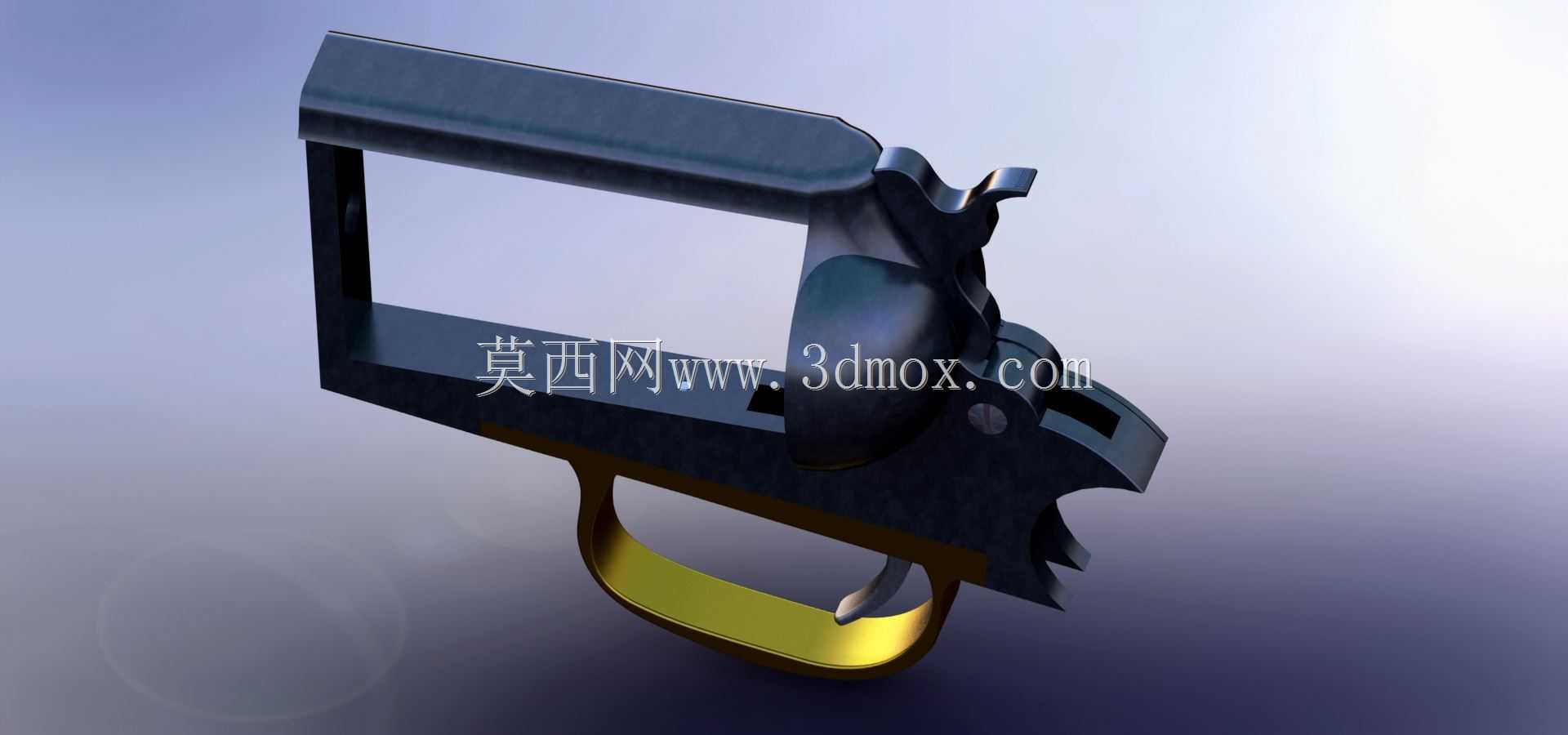

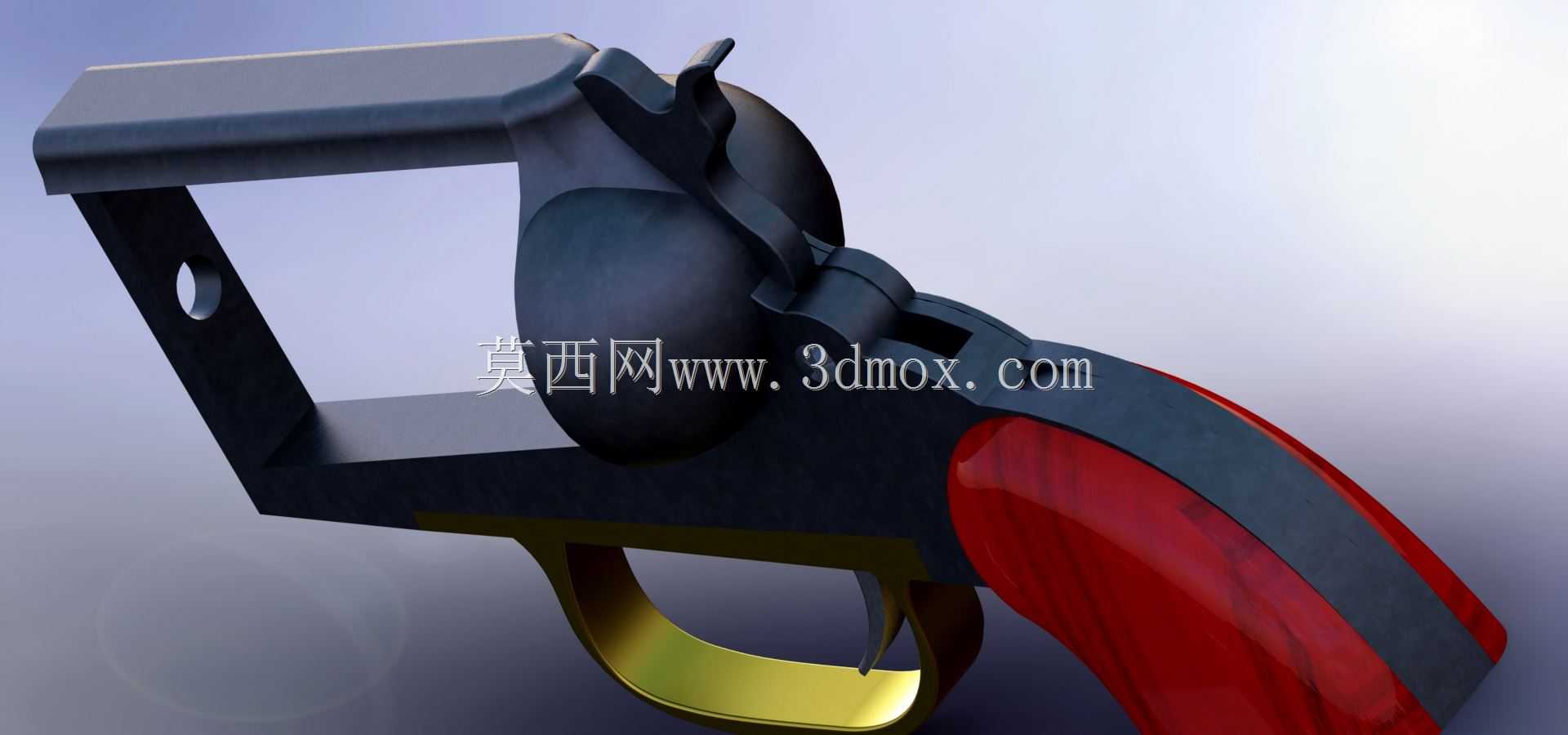

该结构属于手持类器械的核心击发承载部件，在实际应用场景中，主要承担击发动作的力传递、行程限位与结构支撑作用，是保障器械击发可靠性、操作安全性的核心组成部分。从功能特性来看，该构件集成了扳机铰接位、击锤限位卡槽、握持框架三个核心功能区域，扳机部分采用弧形贴合指腹的轮廓设计，操作时手指施力的力臂经过反复校核，既保证扣动行程内的力反馈线性平顺，又能避免误触触发的风险；击锤安装位预留了标准的销轴铰接孔位，孔位周边做了局部加厚处理，可承受击发瞬间的冲击载荷，长期往复动作下不易出现形变开裂。设计过程中优先考虑了人机工程与结构强度的平衡，握持框架采用矩形镂空结构，在保证整体结构刚性的前提下尽可能降低构件自重，框架边缘全部做了R2以上的圆角过渡，避免握持时出现硌手、划伤的问题；扳机护圈部分采用弧形下沉设计，既给手指操作预留了足够的活动空间，又能在器械意外跌落时对扳机形成防护，减少外力直接触碰扳机导致误触发的概率。从安装边界来看，该构件的后部预留了与枪管组件、击发簧组件对接的定位卡槽，卡槽的公差配合按照H7/g6的间隙配合设计，装配时无需额外修配即可完成定位，侧面预留的两个沉头螺钉孔可将整个构件与握把壳体牢固连接，螺钉沉入深度不超过构件壁厚的三分之二，不会穿透内壁影响内部零件的运动轨迹。构件的外形尺寸适配常规成年人单手握持的尺寸范围，整体宽度控制在32mm以内，握持部分的厚度按照18mm设计，符合手持类器械的尺寸设计规范，所有运动部件的活动间隙都预留了0.3mm的余量，即便在低温环境下出现材料轻微收缩，也不会出现卡滞、动作不畅的问题。在细节处理上，所有受力面都做了应力分散的斜面过渡，扳机与本体接触的限位面做了局部淬火硬化的结构预留，可承受长期扣动带来的磨损，整个构件的结构拆分符合常规机加工艺要求，无需特殊定制刀具即可完成铣削、钻孔等加工工序，适合小批量试制与量产加工。
