M24SWS步枪Redfield Palma后视镜座结构

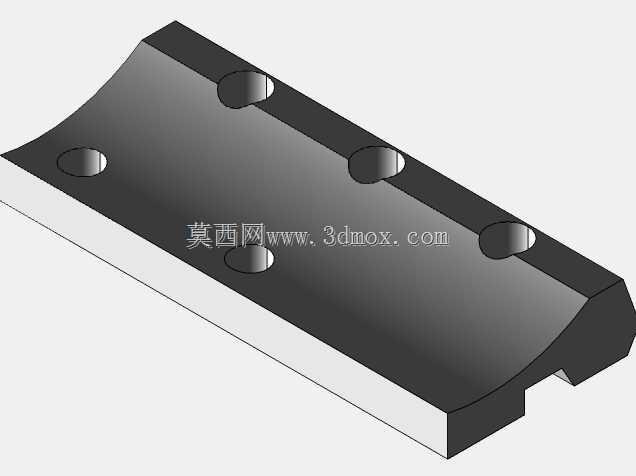

在轻武器战术配件的结构设计领域，瞄准镜安装座是直接影响射击精度与使用可靠性的核心连接构件，本次涉及的Redfield Palma款后视镜座，主要适配M24 SWS栓动步枪的枪管节套上方安装位，承担光学瞄准镜与枪身的刚性连接作用，是高精度狙击系统中保障瞄准线与枪管轴线同轴度的关键部件。从实际应用场景来看，这类镜座多用于远距离精确射击场景，无论是军用狙击任务的野外复杂环境，还是民用远距离射击竞赛的高强度使用，都要求镜座具备足够的结构刚性与抗形变能力，避免重复拆装、后坐冲击带来的瞄准点偏移问题。设计过程中首先要匹配枪身的安装基准，镜座下部的贴合弧面完全适配对应型号枪管的外径轮廓，安装时通过夹紧结构与枪管上方的预设安装位实现无间隙贴合，避免出现横向窜动；上部的瞄准镜安装槽采用标准战术导轨尺寸，能够兼容主流倍率的光学瞄准镜，安装槽的定位面平面度控制在较高公差范围内，保障瞄准镜装夹后不会出现倾斜偏移。从功能特性上看，该镜座采用一体化切削成型的结构思路，摒弃了多零件拼接带来的累积误差，整体结构沿枪管轴线方向延伸，长度覆盖瞄准镜前后装夹环的安装间距，既保证了瞄准镜装夹的稳定性，又尽可能控制了整体重量，避免过多增加枪身前部的配重影响据枪平衡。安装边界方面，镜座的下部夹紧结构宽度适配枪身顶部的安装空间，不会与枪管上的准星座、背带环等周边构件产生干涉，上部导轨的高度经过匹配设计，保证瞄准镜安装后瞄准线高度适配射手贴腮位置的人机工程需求，不需要额外加装增高衬垫即可获得舒适的瞄准姿态。结构细节上，镜座的边角都做了圆弧过渡处理，避免尖锐棱角在携行过程中勾挂装具，同时所有受力部位的壁厚都经过受力校核，能够承受步枪击发时的高频后坐冲击，长期使用也不会出现连接松动、结构形变的问题。在建模还原过程中，完全参照实物的安装尺寸与结构比例，还原了镜座上的夹紧螺钉孔位、导轨卡槽、下部贴合弧面的所有细节，能够直接用于战术配件的结构验证、虚拟装配测试，也可以作为枪械配件设计的参考基准，帮助设计人员快速掌握这类高精度镜座的结构布局思路，理解轻武器配件设计中刚性、重量、人机工程三者的平衡逻辑。
