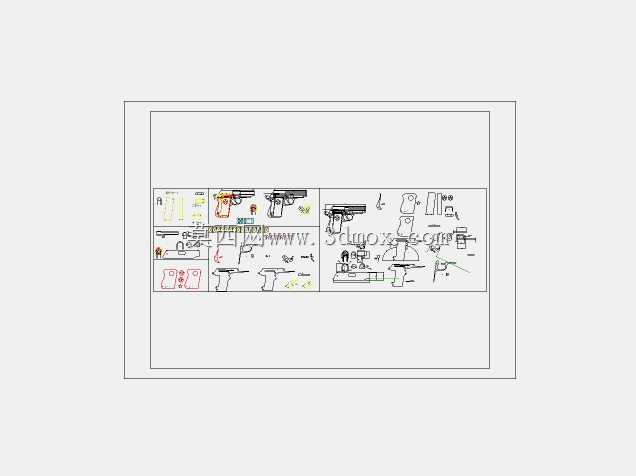

线切割加工64式手枪拼装结构图纸

这套线切割加工的手枪拼装构件，主要面向五金加工实训、机械结构教学场景使用，可作为线切割设备实操的加工样件，也能用于机械原理课程中枪械击发、闭锁结构的具象化演示，帮助从业者理解薄板类拼装构件的配合逻辑。整套构件全部采用等厚薄板切割成型，不同部位根据受力需求匹配了0.75mm、1mm、2mm三种常用薄板厚度，无需额外铣削、钻孔工序，仅通过线切割一次成型后即可完成插接拼装，适配快走丝、中走丝等常规线切割设备的加工参数，加工时无需制作专用夹具，直接采用压板固定板材即可完成所有零件的切割作业。设计阶段优先考虑了线切割加工的工艺特性，所有零件轮廓均避免了小于线切割钼丝半径的内尖角，所有插接配合位置预留了均匀的0.02mm装配间隙，既保证拼装后构件的结构稳定性，又不会出现过盈卡滞或者间隙过大松脱的问题。构件拆分逻辑完全遵循枪械的实际功能模块，分为套筒组件、扳机组件、击锤组件、握把护片、闭锁卡铁几个独立单元，每个单元的零件都可独立切割后逐步拼装，拼装完成后可模拟64式手枪的扳机扣动、击锤回转、套筒后座的基础动作，直观展示短管枪械的基础工作原理。从安装边界来看，所有零件的排布都适配常规300*200mm的线切割工作台行程，单块板材即可完成全部零件的排样切割，排样时预留了足够的穿丝孔位置与切割走刀间隙，无需二次装夹即可完成全部加工。握把护片采用对称式轮廓设计，表面预留了防滑纹路的切割轮廓，拼装后贴合手掌握持弧度，扳机护圈的轮廓尺寸完全按照原枪尺寸等比例缩放，保证拼装后整体外形比例协调。所有活动铰接位置的销孔都采用一体化切割成型，无需后续铰孔加工，采用同直径的钢丝作为铰接轴即可完成活动部位的连接，击锤、扳机等受力零件选用2mm厚度板材加工，保证反复动作时不会出现变形断裂，握把片等非受力外观件选用0.75mm厚度板材，在保证结构强度的同时控制整体重量。设计时特意规避了复杂曲面结构，全部为二维平面轮廓，降低线切割编程难度，新手操作人员也可快速完成程序编制与加工，整套构件的加工过程可完整覆盖线切割设备的操作、编程、排样、装配全流程实训要点，适合五金加工从业者作为入门实操样件使用，也可作为机械结构教学的具象化教具，帮助学习者理解薄板拼装结构的设计思路与工艺要点。
