20W手持热熔胶枪结构设计方案

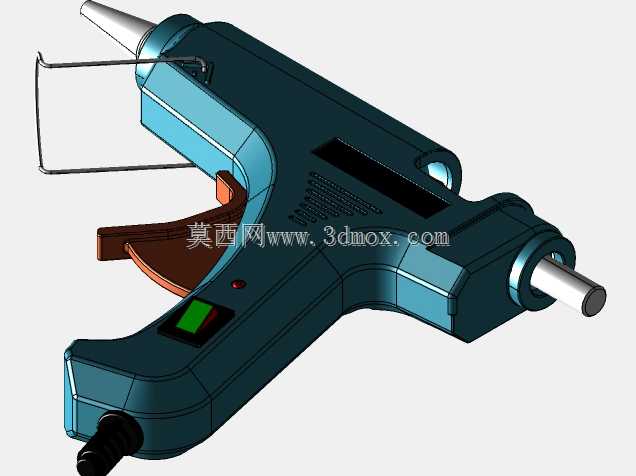

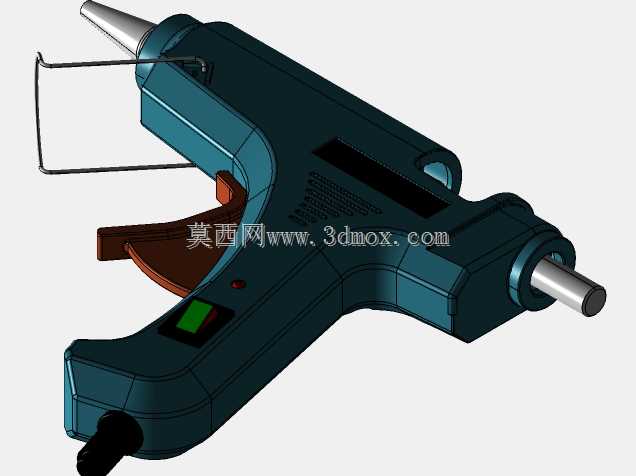

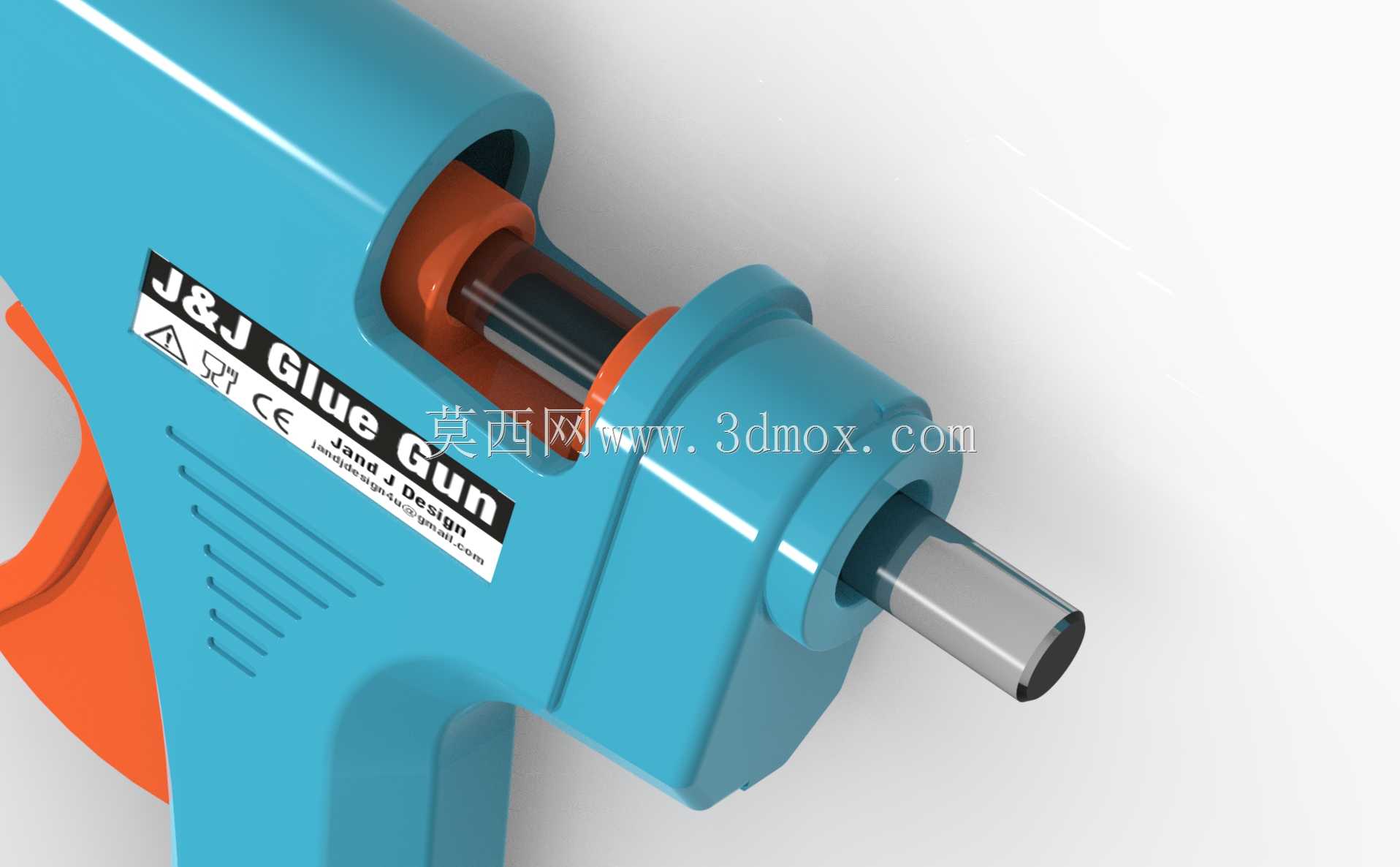

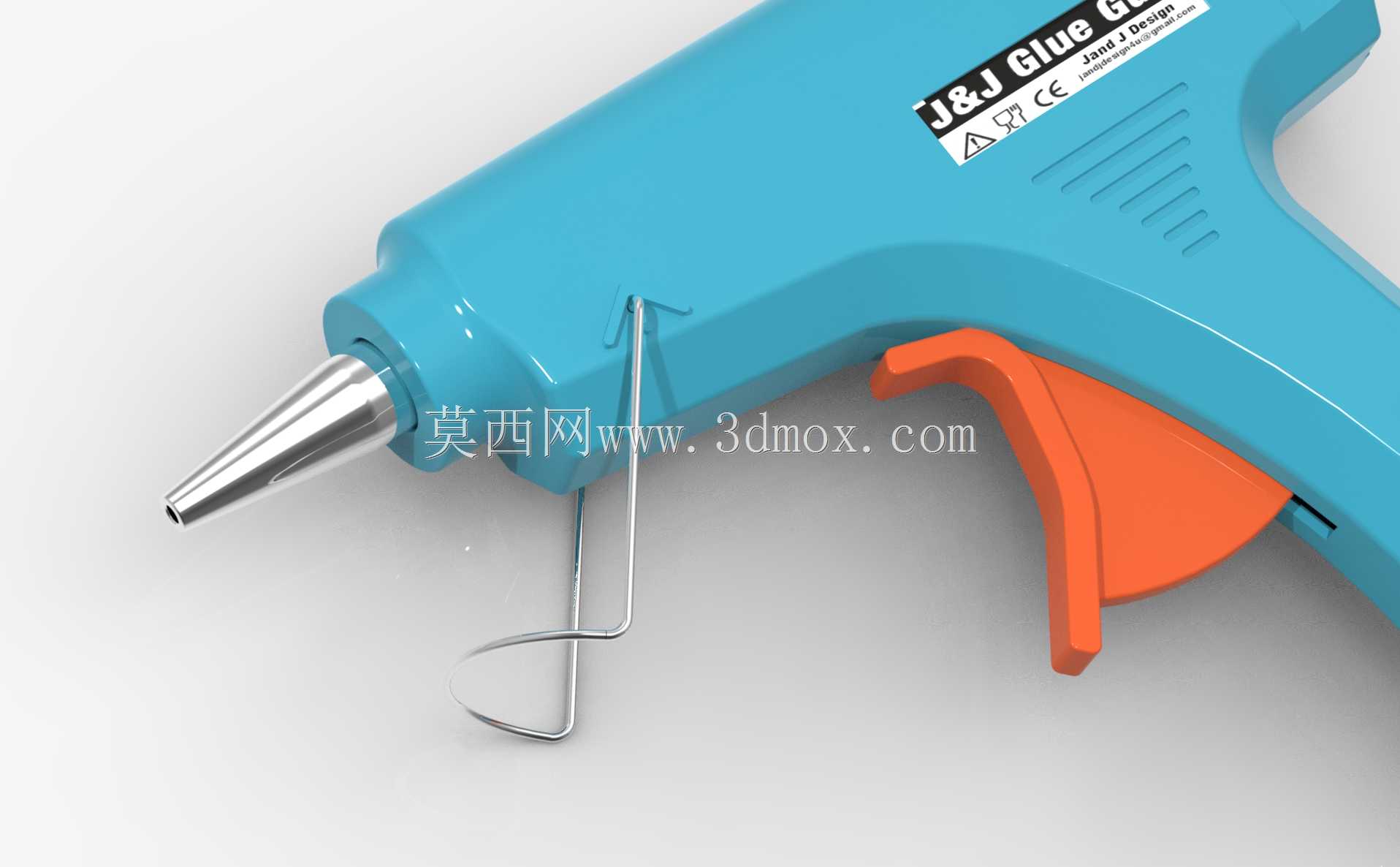

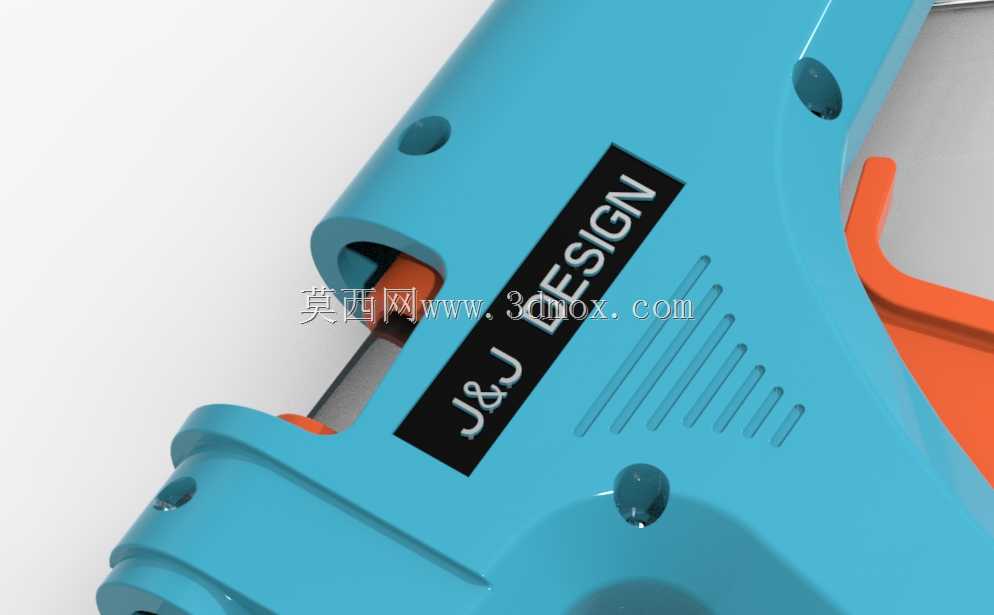

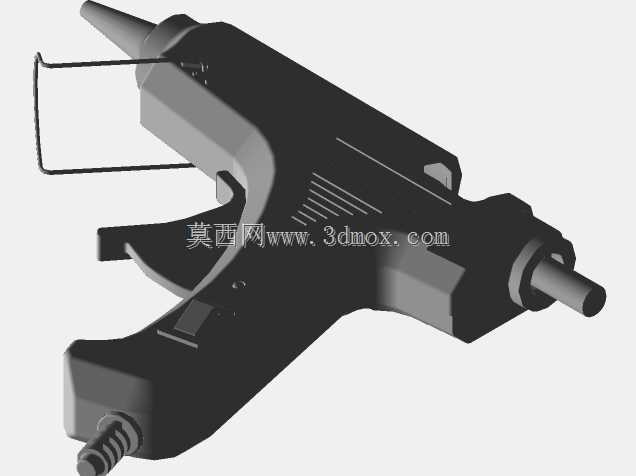

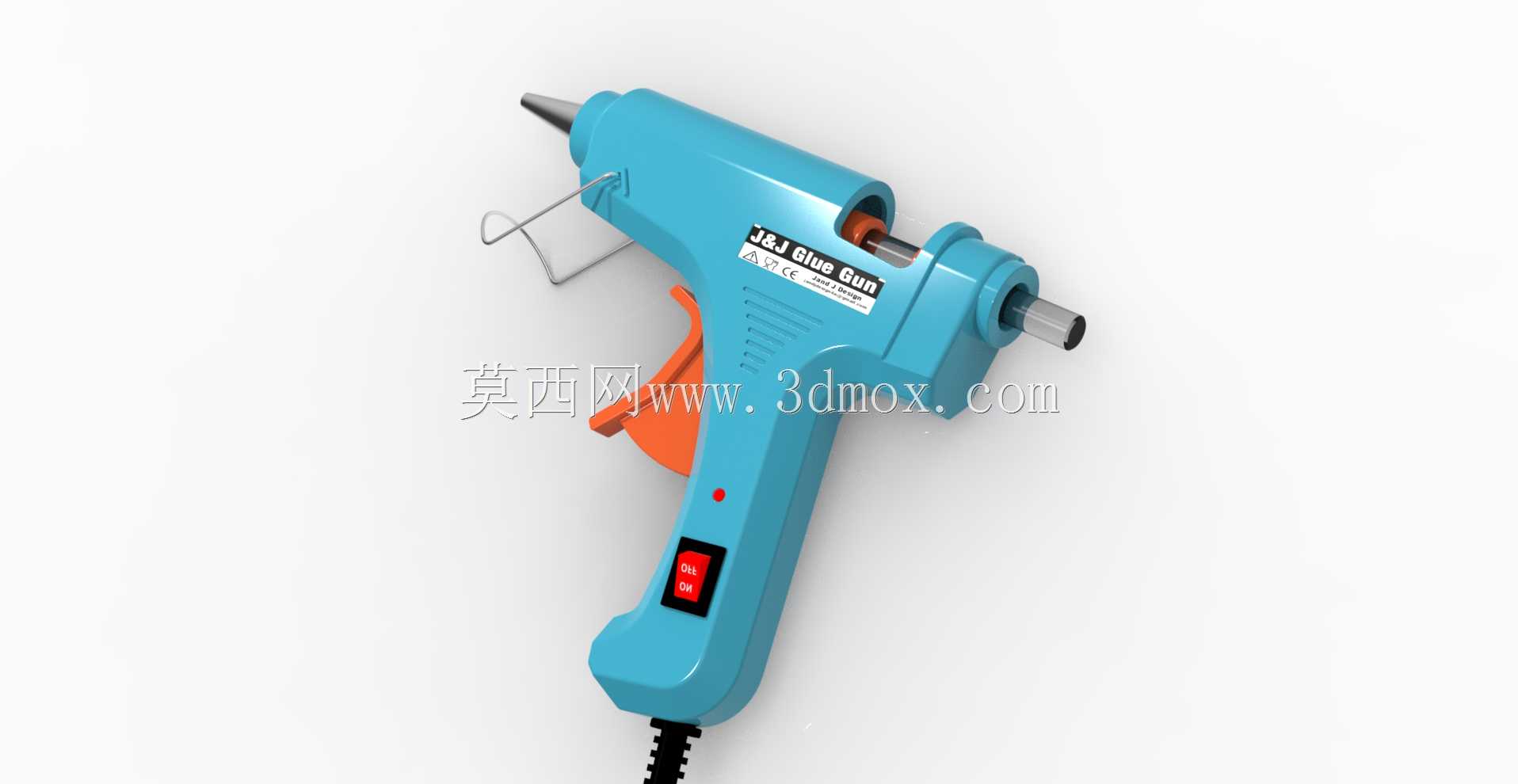

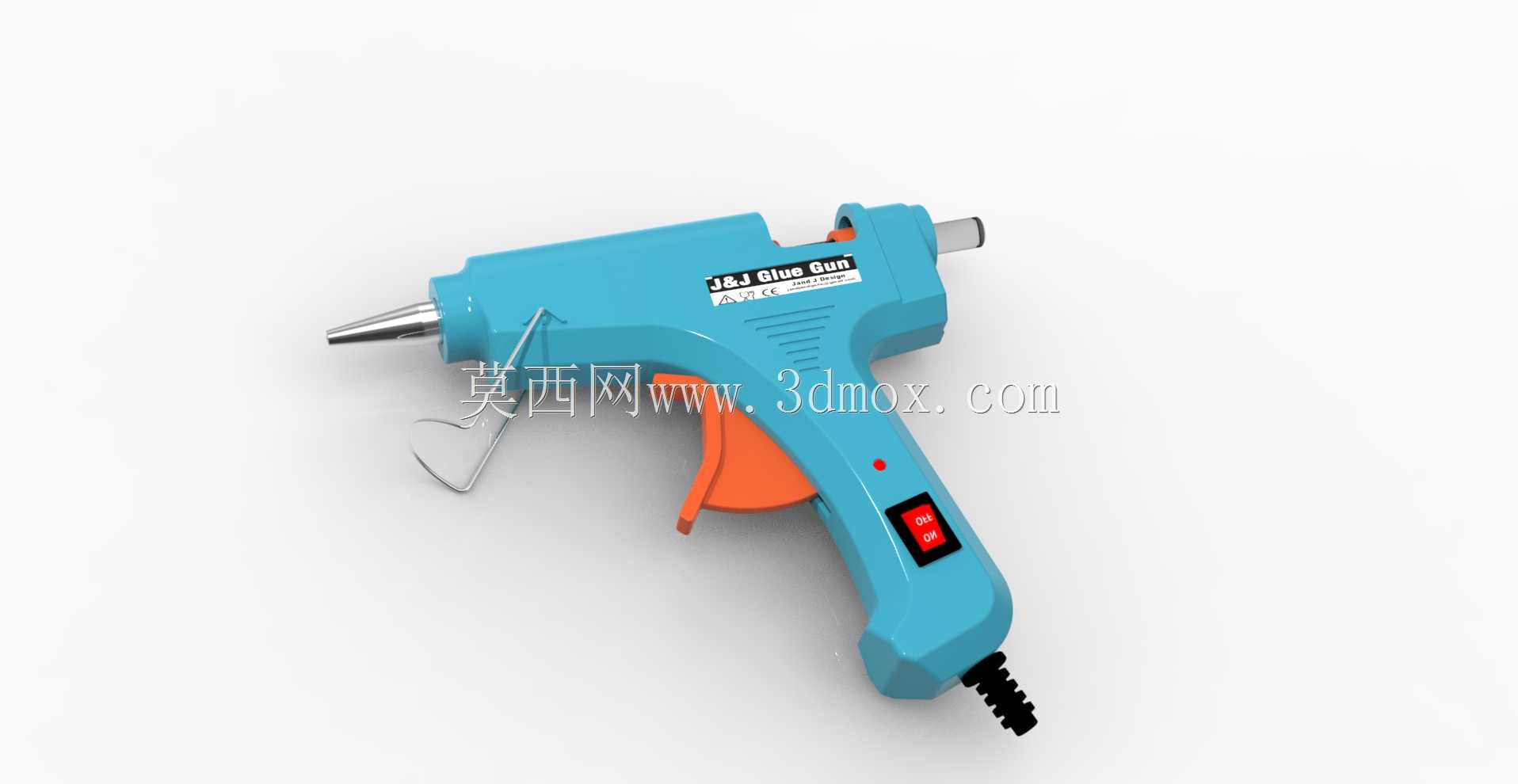

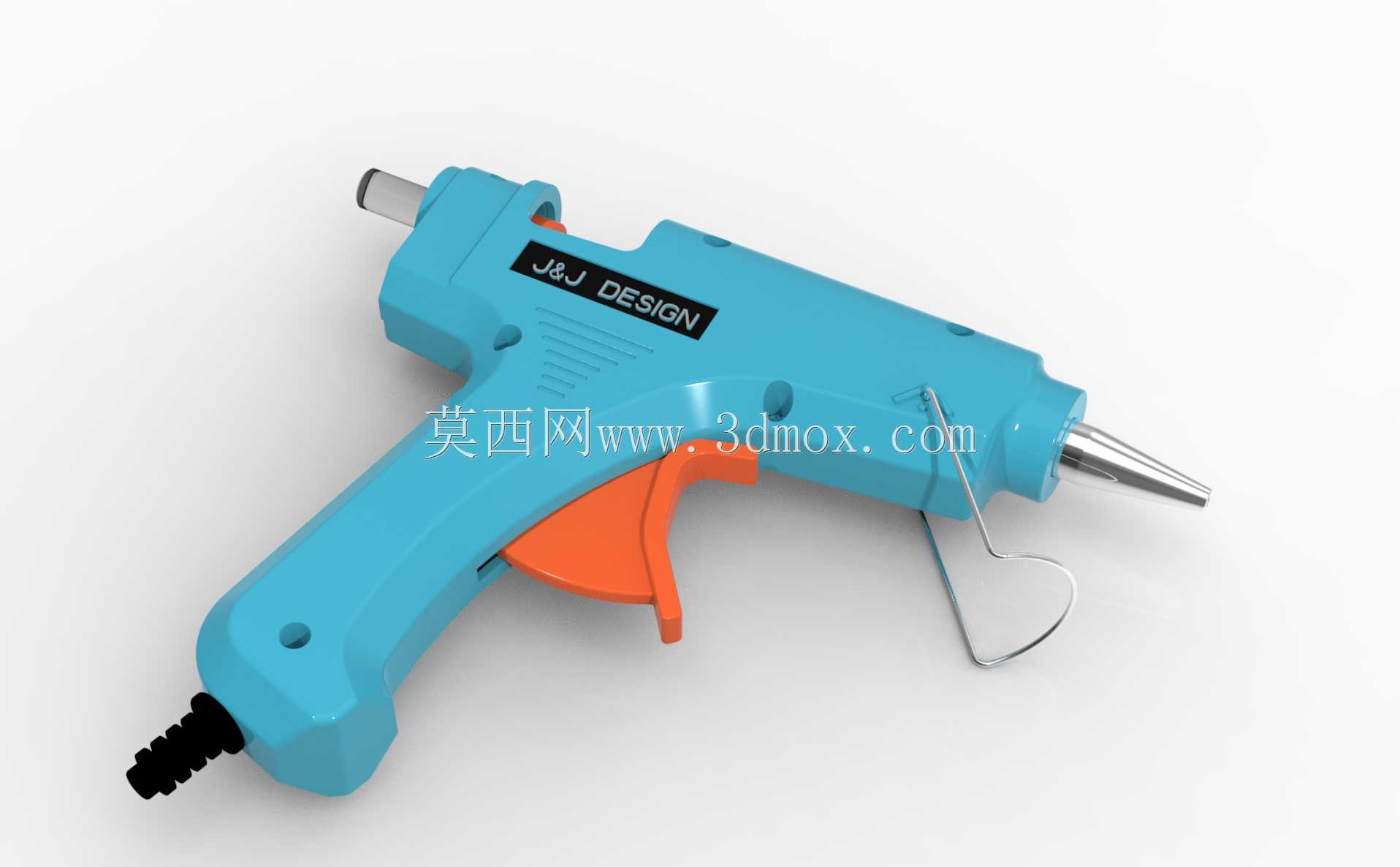

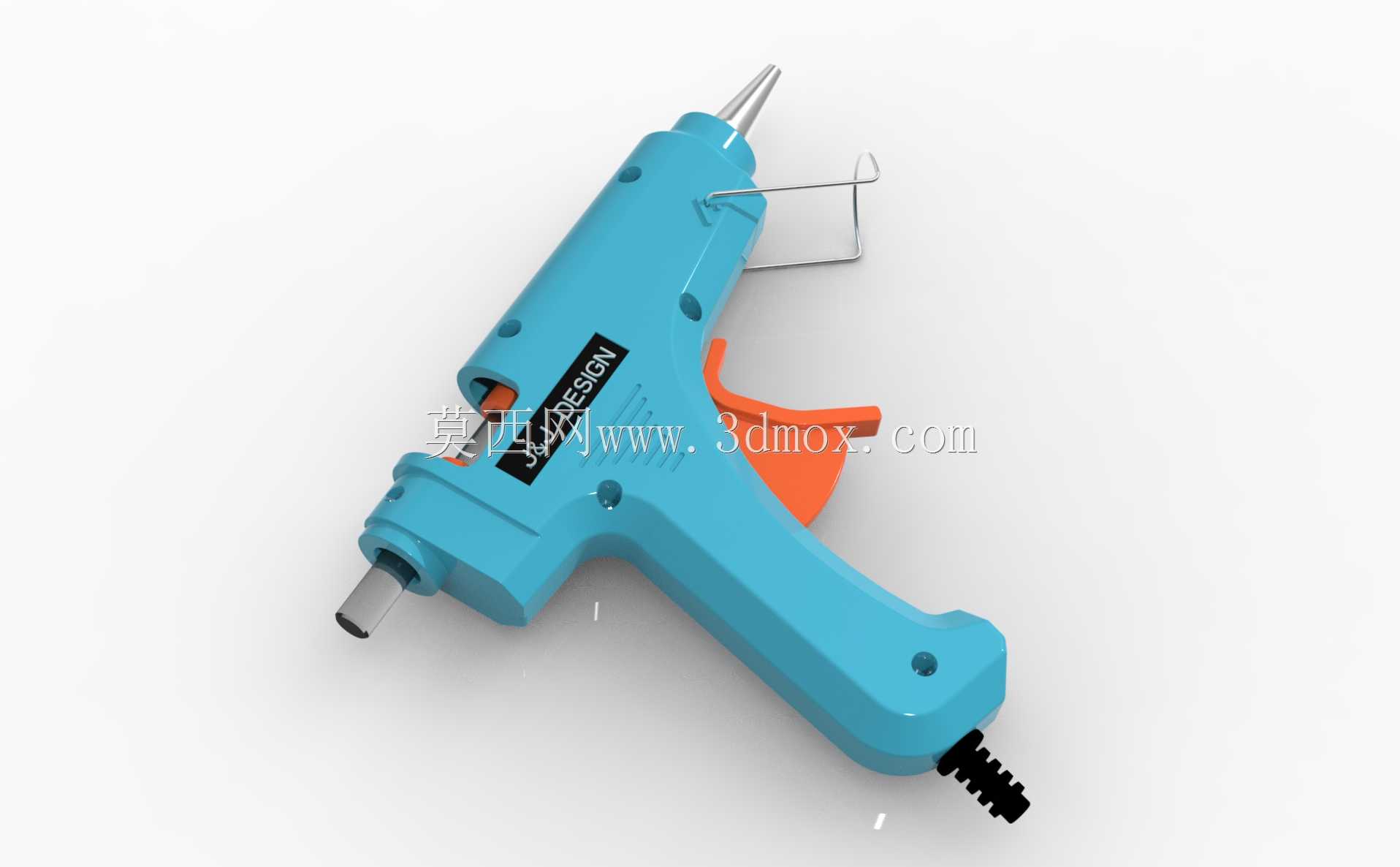

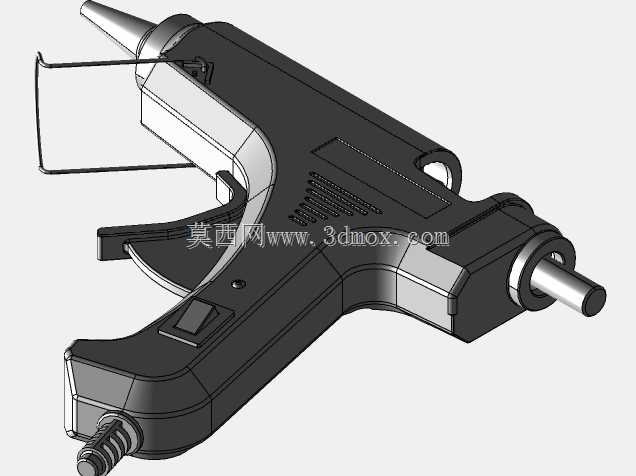

这款20W功率的手持热熔胶枪，核心应用场景覆盖电子元器件引脚固定、手工样件粘接、包装封合、小型塑胶件修补、线束整理固定等多个领域，在电子装配生产线的工位辅助、模型制作工作室的零件拼接、家装场景的小件固定作业中都能适配使用，相比高功率胶枪，它的出胶量更适合精细作业场景，不会因为出胶过多污染工件周边区域。从功能特性来看，枪身集成了翘板式电源开关，开关旁设置红色工作指示灯，接通电源加热到工作温度后指示灯会给出明确状态反馈，避免操作人员误触高温部件；枪头位置配置金属出胶嘴，锥形嘴设计可以精准控制出胶位置，适配直径7mm的标准热熔胶棒，胶棒从枪尾的防弯折橡胶护套位置送入，内部送胶机构通过扳机的杠杆行程控制胶棒进给量，扳机扣动行程和出胶量呈线性对应，操作人员可以根据粘接需求灵活控制胶量输出。枪身侧面设置了金属支架，在临时放置胶枪时可以支撑枪身，让高温出胶嘴远离工作台面，避免烫坏工作台面或者引发安全隐患，手柄位置做了贴合人手握持的曲面弧度，表面做防滑纹理处理，长时间握持作业也不容易产生滑脱或者手部疲劳的问题。设计过程中首先考虑的是手持操作的人机工程边界，整体枪身长度控制在180mm左右，枪身最宽位置不超过150mm，手柄握持区域的周长控制在100mm上下，适配绝大多数成年操作人员的手型尺寸；内部加热腔体的位置做了隔热层设计，避免热量传导到手柄区域导致握持温度过高，同时加热元件的位置靠近出胶嘴，减少胶棒加热后的流动路径，保证出胶时胶液的熔融状态均匀，不会出现半融胶块堵塞出胶嘴的情况。安装边界方面，这款胶枪作为手持独立工具，不需要额外配套固定安装结构，配套的电源线从枪尾位置引出，出线位置做了防弯折的橡胶护套，反复弯折也不容易出现线芯断裂的问题，枪身的所有结构件都通过卡扣和少量螺丝连接，拆解维护时只需要拧下手柄处的固定螺丝就可以分开外壳，更换内部加热元件或者送胶结构都十分便捷。在结构细节处理上，扳机和枪身的连接位置做了限位结构，扳机扣动到最大行程时会被限位块挡住，避免过度扣动导致送胶机构卡死，出胶嘴和加热腔体采用螺纹连接，长期使用后如果出胶嘴出现磨损或者残胶堵塞，可以直接拧下更换，不需要更换整个加热组件，降低了后期的维护成本。枪身外壳采用耐高温的工程塑料材质，在加热腔体周边的外壳位置特意加厚了壁厚，避免长期高温环境下外壳出现变形，影响结构强度和使用安全性。
