枪械搭载式双轴电控云台结构设计

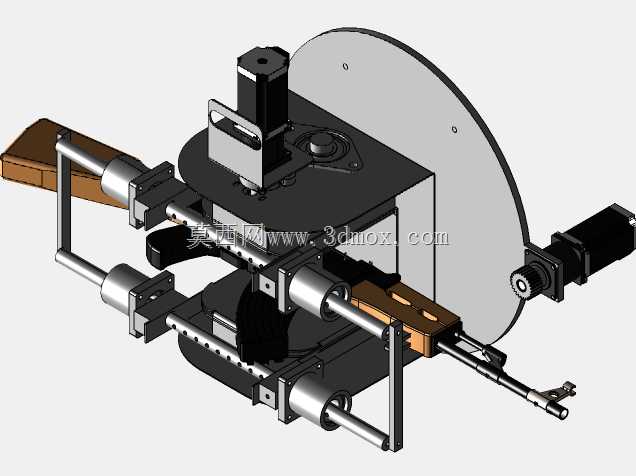

该云台结构主要适配制式自动步枪的搭载需求，可在周向360度回转、俯仰正负角度调节范围内完成目标区域的图像采集与动态追踪，常部署于固定警戒点位、临时布防区域，替代人员完成长时间的值守监测，降低一线值守人员的暴露风险。从结构布局来看，整体采用分层式设计，底层为双光轴直线导向的夹持固定模块，通过两组对称布置的可调锁紧夹块适配不同护木尺寸的步枪，夹块内侧预留防滑垫安装槽，可避免射击后坐力带来的装夹位移，夹持行程覆盖常规自动步枪的护木宽度范围，安装时无需对枪械本体做任何改装，可快速完成装拆切换。中层为俯仰传动模块，采用伺服电机直连谐波减速器的传动方案，输出端连接枪械装夹支架，俯仰角度调节的重复定位精度可满足远距离监测的指向需求，传动侧设置机械限位块，避免俯仰角度超程触碰后方的回转基座。上层为周向回转模块，采用大直径回转支承作为承载核心，支承外圈连接圆形防护背板，背板可根据需求加装防护装甲或者遮光挡板，回转驱动侧同样采用伺服电机配减速器的方案，齿轮啮合间隙可通过侧边的偏心调节螺钉调整，消除回差带来的指向误差。设计过程中优先考虑了射击工况下的结构强度，所有承力支架均采用6061铝合金铣削加工，传动部件选用标准件以降低后期维护成本，整体重量控制在单人可搬运的范围内，底部预留标准三脚架安装螺孔，也可直接固定在预制的水泥基座或者车载安装支架上。走线全部采用内部穿腔设计，避免外露线缆在回转过程中出现缠绕，电机驱动器集成在云台内部的空腔中，外部仅预留电源与通讯接口，可直接接入现有的警戒监控系统，无需额外配置控制硬件。结构上做了动静平衡配平，当搭载不同重量的枪械或者前端采集设备时，可通过尾部的配重块调整整体重心，降低伺服电机的保持扭矩消耗，延长连续工作时长。
