一战刘易斯轻机枪结构还原三维建模作品

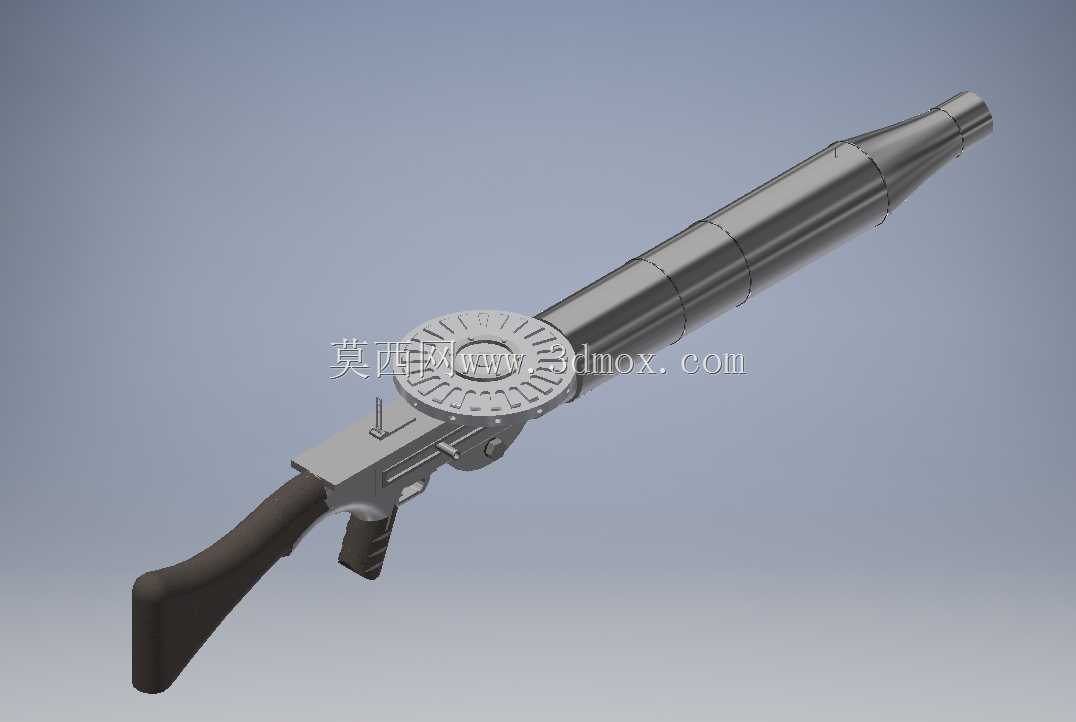

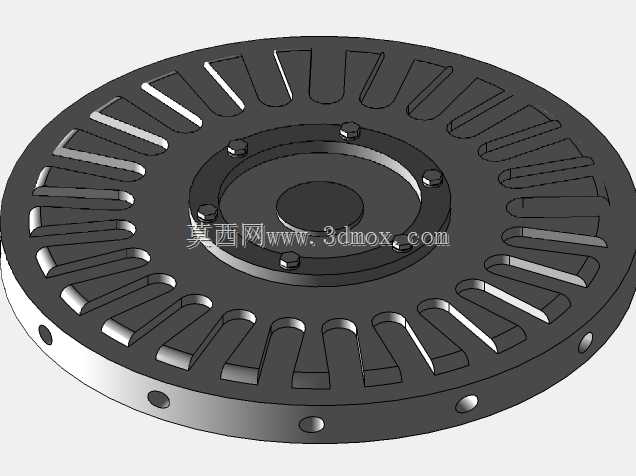

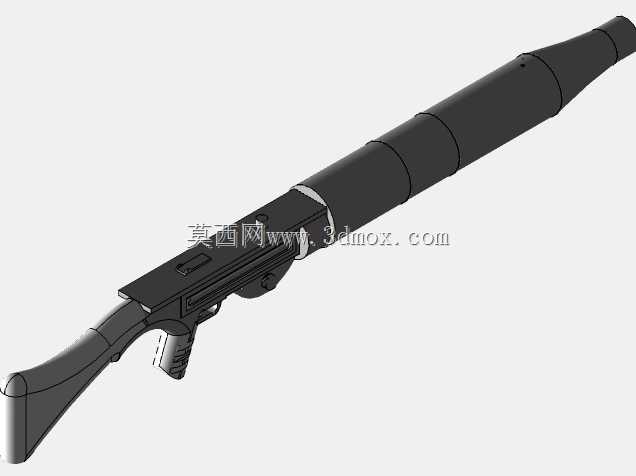

本次还原的刘易斯机枪结构，核心围绕堑壕战场景下的班组伴随火力需求展开设计，区别于同期笨重的重机枪，该装备最初定位是可由单兵携行、随步兵分队推进的自动火力支援单元，在阵地攻防、据点守备场景中承担中近距离火力压制任务，可对集群步兵、简易工事内的有生目标形成持续打击能力。从结构特性来看，该模型完整还原了刘易斯机枪标志性的顶部圆盘弹盘供弹结构，弹盘采用多层容弹设计，无需额外弹链供弹机构即可实现持续供弹，大幅降低了阵地转移时的供弹故障风险；枪管外部的粗大散热套筒是其核心识别特征，该结构利用射击时产生的枪口负压，带动套筒内空气沿枪管轴向流动，实现持续射击过程中的自然风冷，无需额外配置水冷套筒，有效降低了全枪重量，适配步兵携行需求。枪托采用贴合人体肩颈曲线的木质握托结构，小握把与扳机组件的布局充分考虑了立姿、卧姿射击时的握持稳定性，两脚架接口位于枪管节套下方，可快速架设形成稳定射击姿态，也可在行进间夹持射击。建模过程中优先梳理了全枪的装配边界：全枪总长控制在1280mm左右，枪管长度约670mm，不含弹盘时全枪宽度控制在85mm以内，顶部弹盘直径约185mm，安装后全枪高度约230mm，所有活动部件均预留了合理的运动间隙，比如枪机往复行程、弹盘供弹转动间隙、扳机转动行程均按照实物公差做了适配，避免装配干涉。设计思路上没有做过度的艺术化修改，所有外形尺寸均参考实物测绘比例还原，散热套筒上的环形加强筋、弹盘表面的防滑纹路、枪身表面的操作旋钮位置都做了等比例复刻，既可以作为军事装备科普的展示载体，也能为影视道具制作、军事模拟场景搭建提供精准的结构参考，同时对于轻武器结构原理教学而言，该模型可拆解展示供弹、击发、散热三大核心系统的运作逻辑，帮助学习者理解早期自动武器的设计巧思——在材料工艺受限的一战时期，如何通过结构设计平衡火力持续性、全枪重量、勤务性能三者的矛盾，比如风冷散热结构相比水冷结构省去了冷却水携带负担，顶部弹盘设计相比底部弹匣降低了卧姿射击时的火线高度，这些细节都在建模过程中做了精准的结构还原，没有随意简化核心功能结构。
