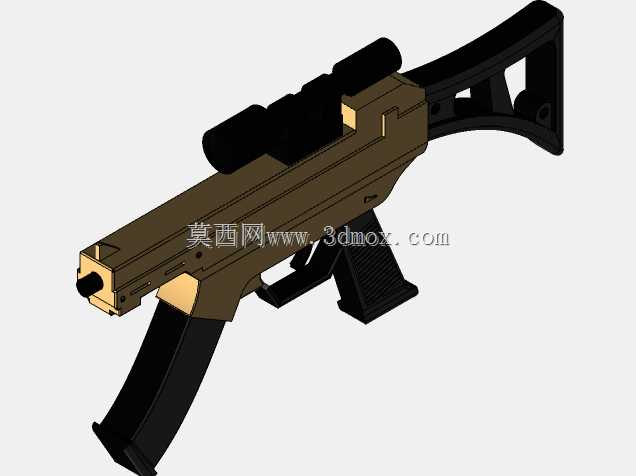

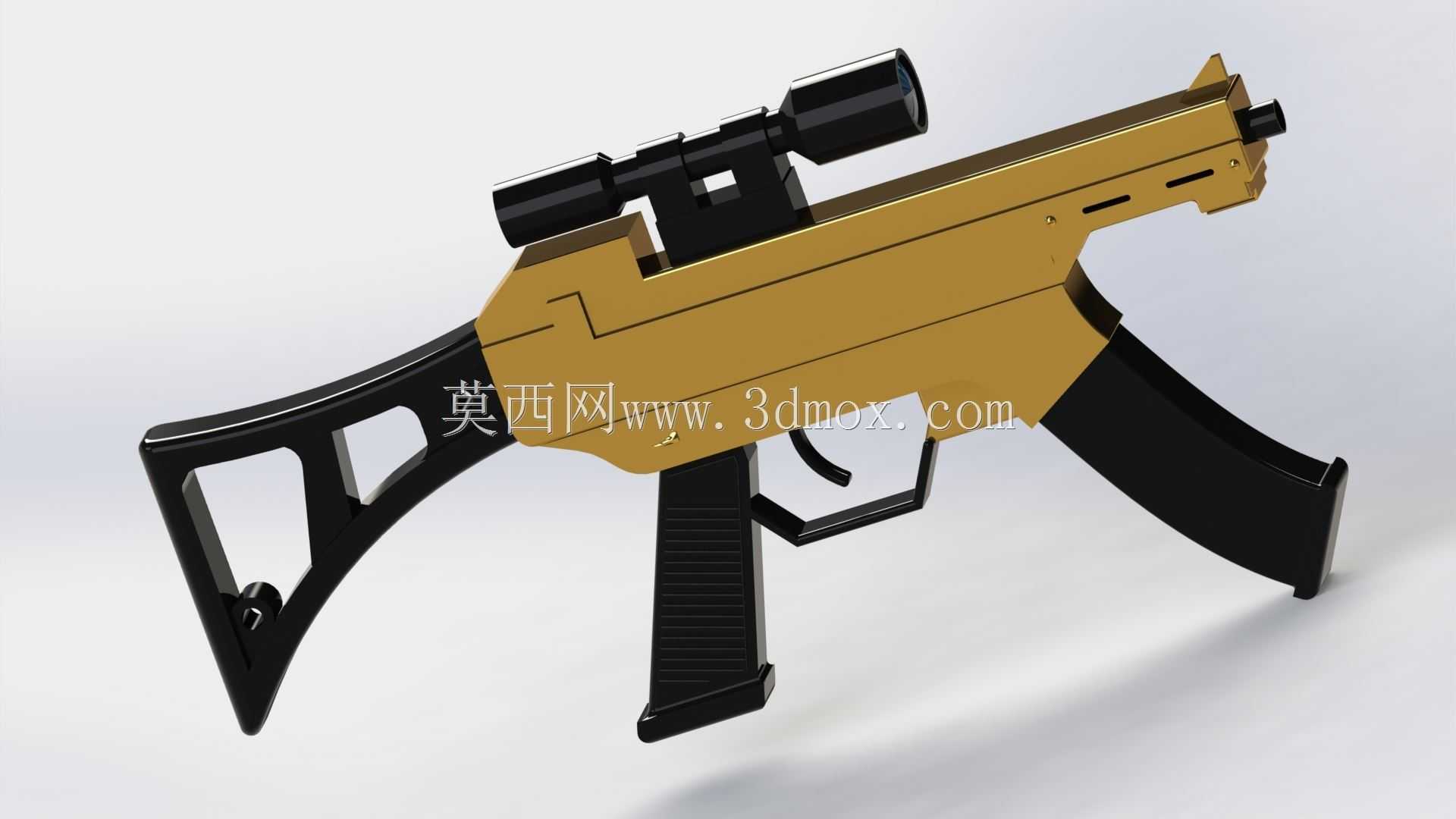

加装瞄准镜的UMP9冲锋枪结构设计

这款UMP9冲锋枪的三维结构设计，在还原制式枪械核心功能逻辑的基础上，兼顾了战术拓展性与结构合理性，可用于轻武器原理教学、战术模拟训练器材开发、影视道具制作等多个场景。从实际用途出发，UMP9作为9mm口径的冲锋枪，本身定位是近距离作战场景下的自动武器，适合室内突入、要员护卫等短交火距离的任务场景，加装光学瞄准镜后可拓展中近距离的精准射击能力，弥补机械瞄具在快速瞄准、远距离观测上的不足。

设计过程中首先梳理了枪械的核心功能模块：自动机循环结构、供弹机构、发射机构、握持组件、战术拓展接口这几个部分的边界，确保各部件运动过程中不存在干涉。枪身主体采用上下分体式结构设计，上机匣承担枪管、自动机、瞄准镜安装座的承载功能，下机匣集成发射机构、弹匣插口、握把安装位，这种拆分方式既符合实际枪械的维护逻辑，也让三维模型的装配层级更清晰，方便后续做结构拆解演示。

外形尺寸上严格参考实装参数控制整体边界，全枪长度在折叠枪托状态下控制在450mm以内，展开枪托后全长约690mm，宽度方向因加装瞄准镜，最大宽度控制在80mm以内，高度方向从弹匣底部到瞄准镜顶部约270mm，安装边界上预留了皮卡汀尼导轨的安装位，除了顶部的瞄准镜安装接口，护木两侧也预留了附件安装空间，可兼容战术灯、激光指示器等常用附件的安装。枪托采用镂空式骨架设计，在保证结构强度的前提下减轻整体重量，握把采用符合人体工程学的垂直握持角度，表面做防滑纹理设计，提升握持稳定性，弹匣采用弧形双排双进结构，保证供弹可靠性，扳机护圈做加大处理，方便戴手套操作。

设计思路上优先保证结构的可动性逻辑正确，弹匣可插拔、枪托可折叠、瞄准镜可调节俯仰角度，各活动部件的运动行程都参考实枪参数设置，避免出现运动超程或者干涉的问题。材质分配上，枪身主体采用金属质感的结构设计，握把、枪托贴腮板、弹匣部分采用工程塑料材质，既控制整体重量，也保证握持的舒适度，瞄准镜采用金属镜身搭配光学镜片结构，还原真实瞄准镜的外观与调节结构。在结构细节上，对抛壳窗、快慢机、拉机柄这些细节结构都做了还原，确保模型的辨识度与结构完整性，快慢机档位设置对应保险、单发、连发三个模式，位置符合常规操作习惯，射手在握持状态下可直接用拇指切换射击模式。
