高精度AWM狙击步枪实体造型设计

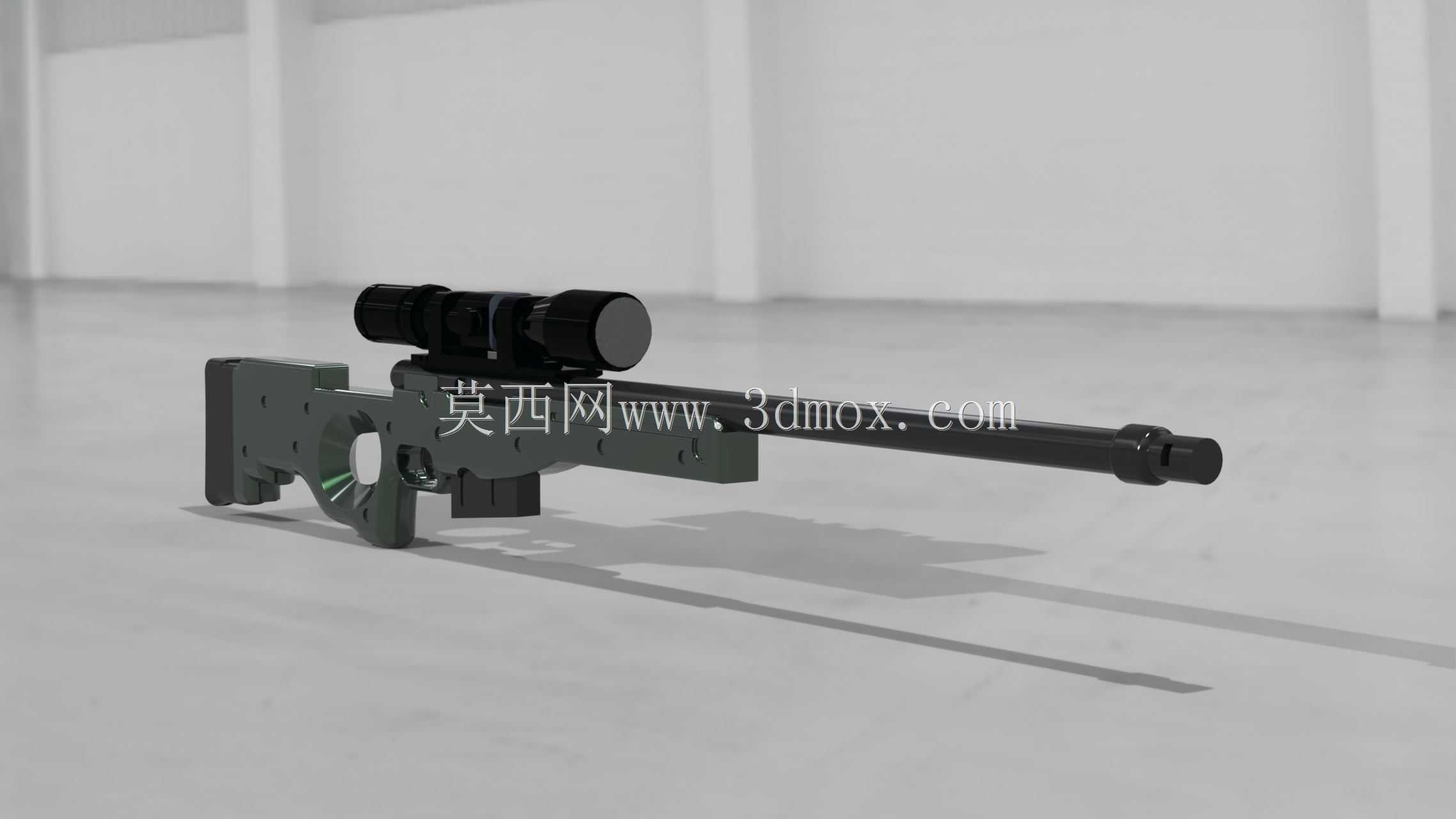

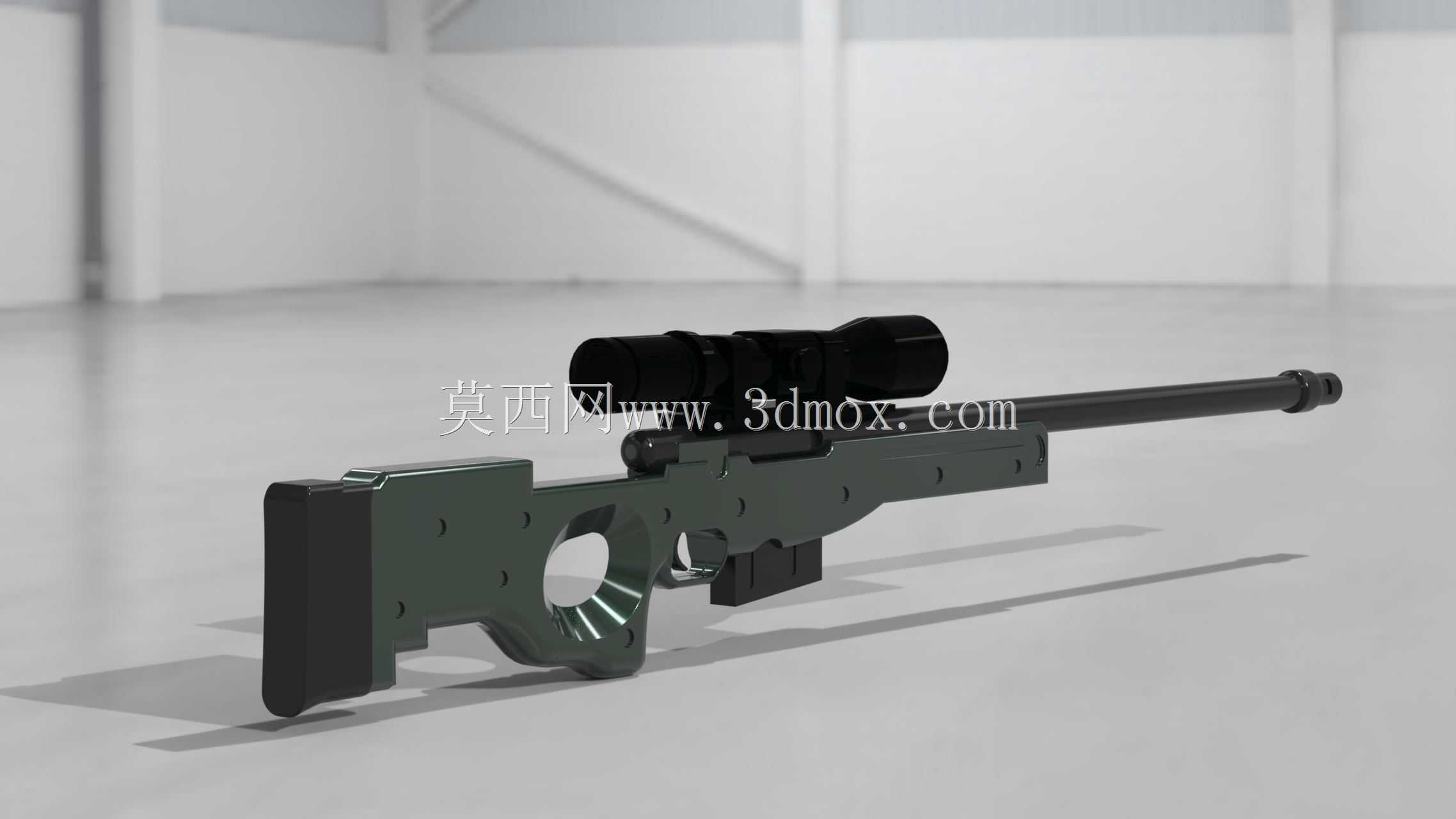

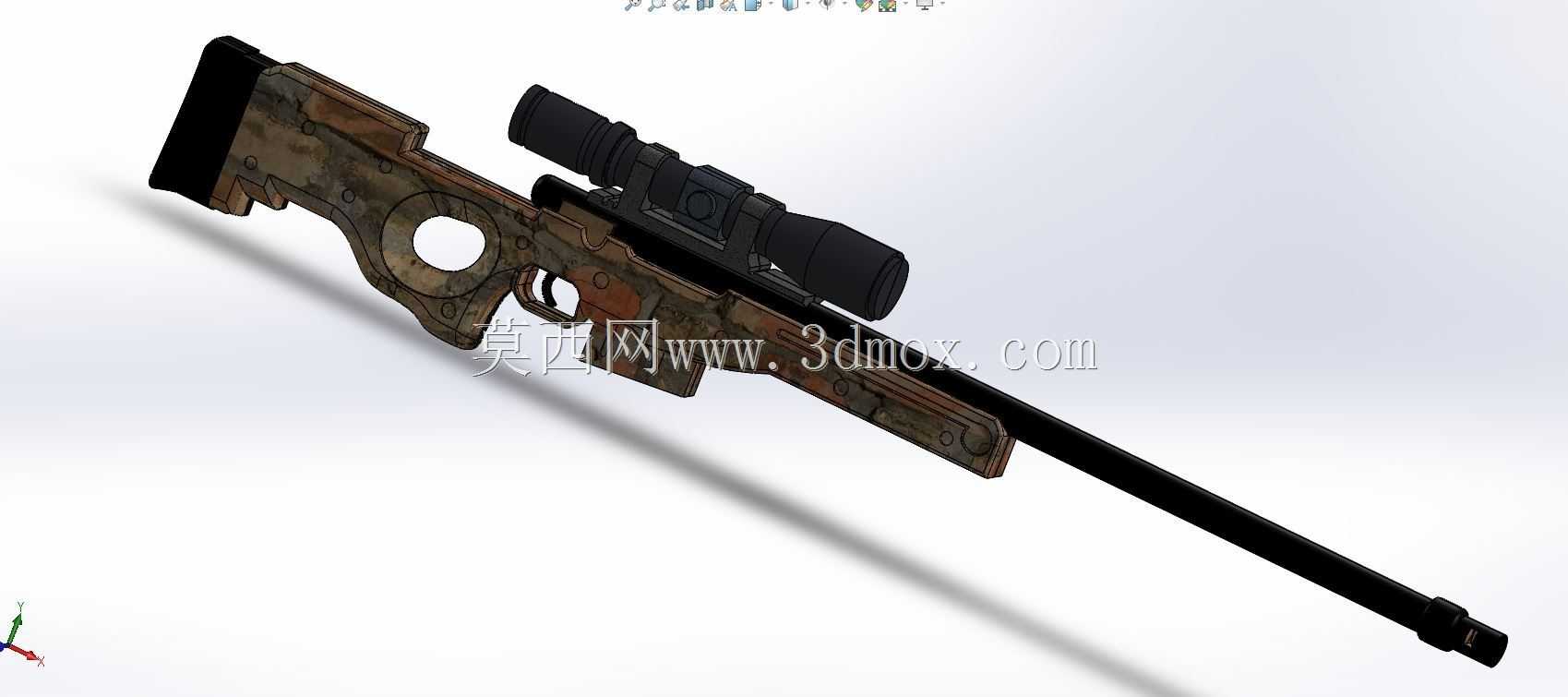

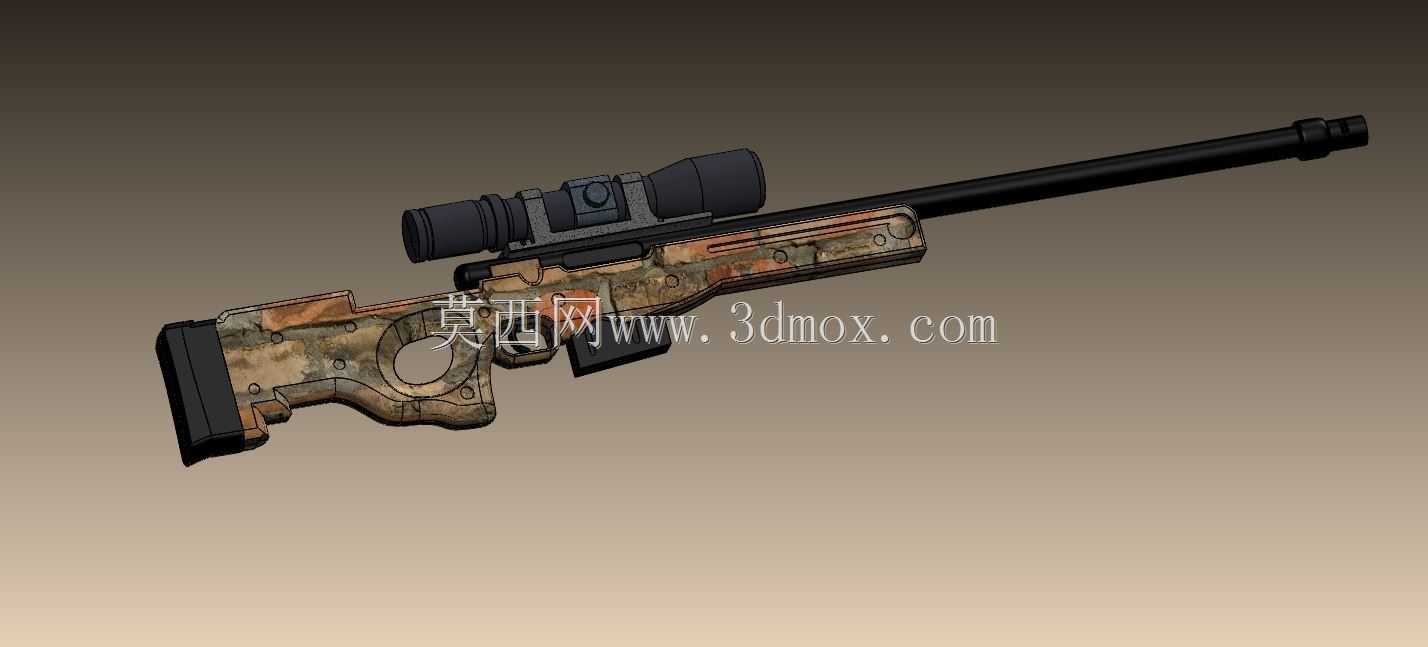

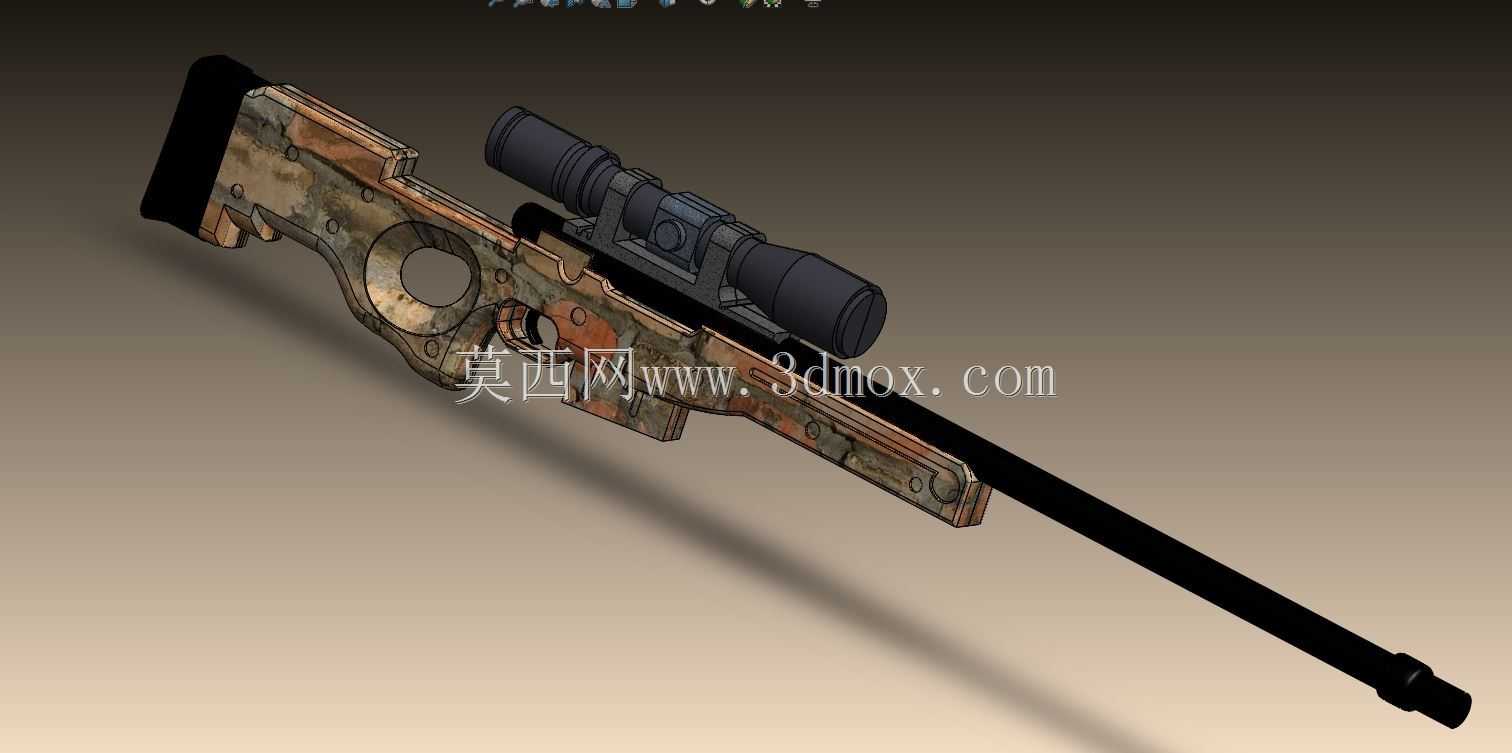

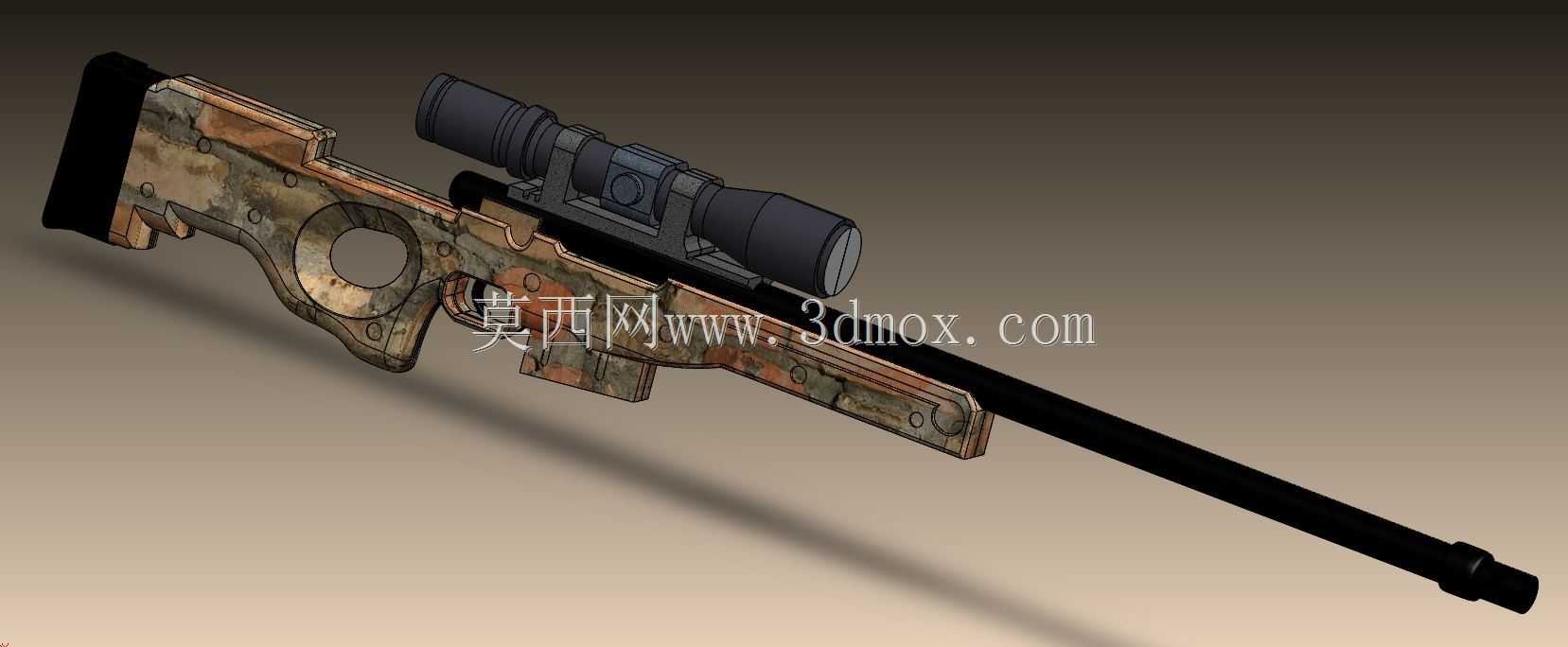

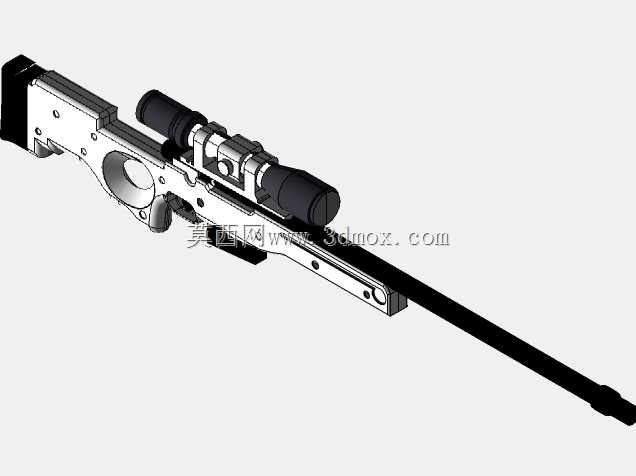

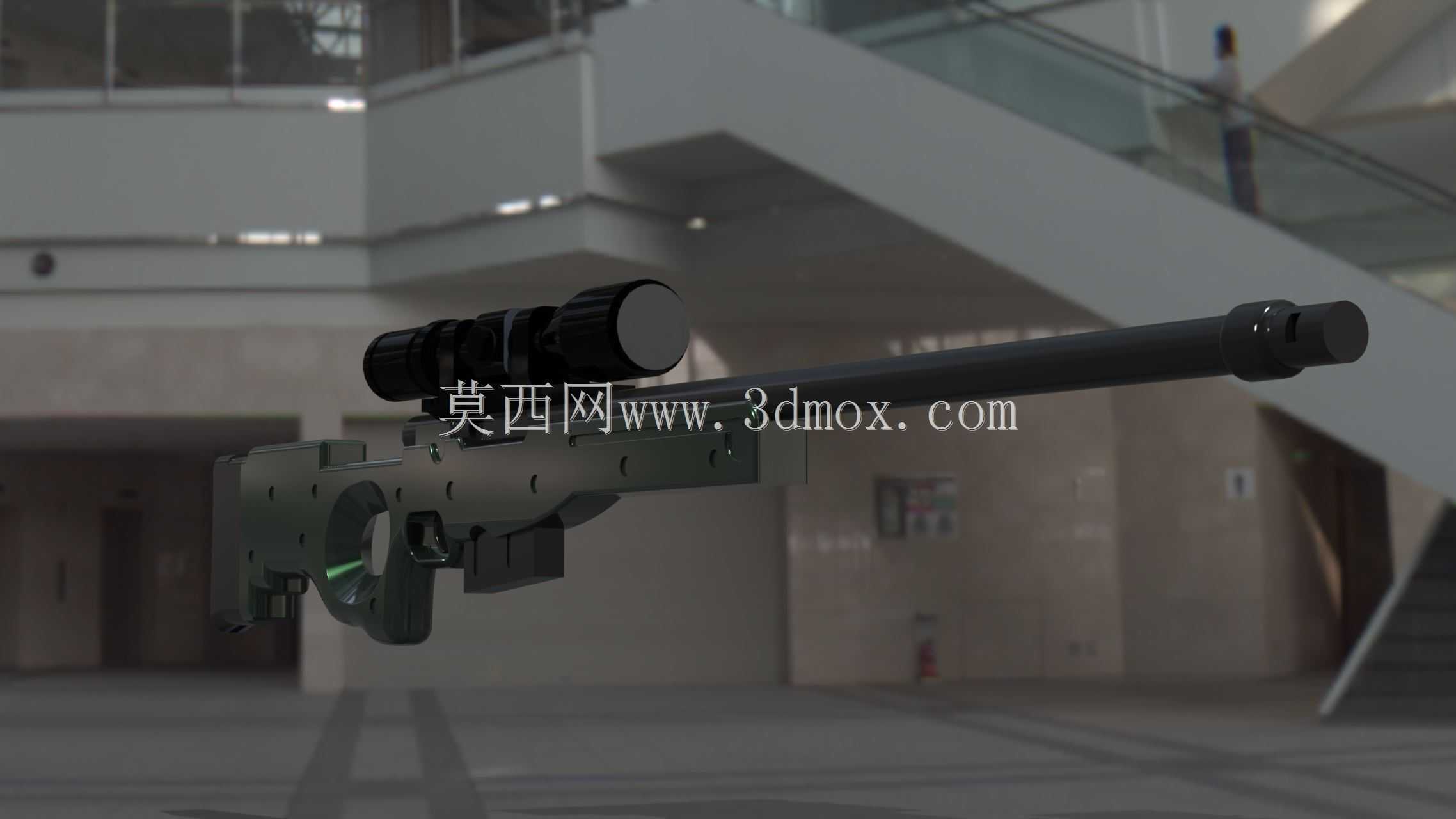

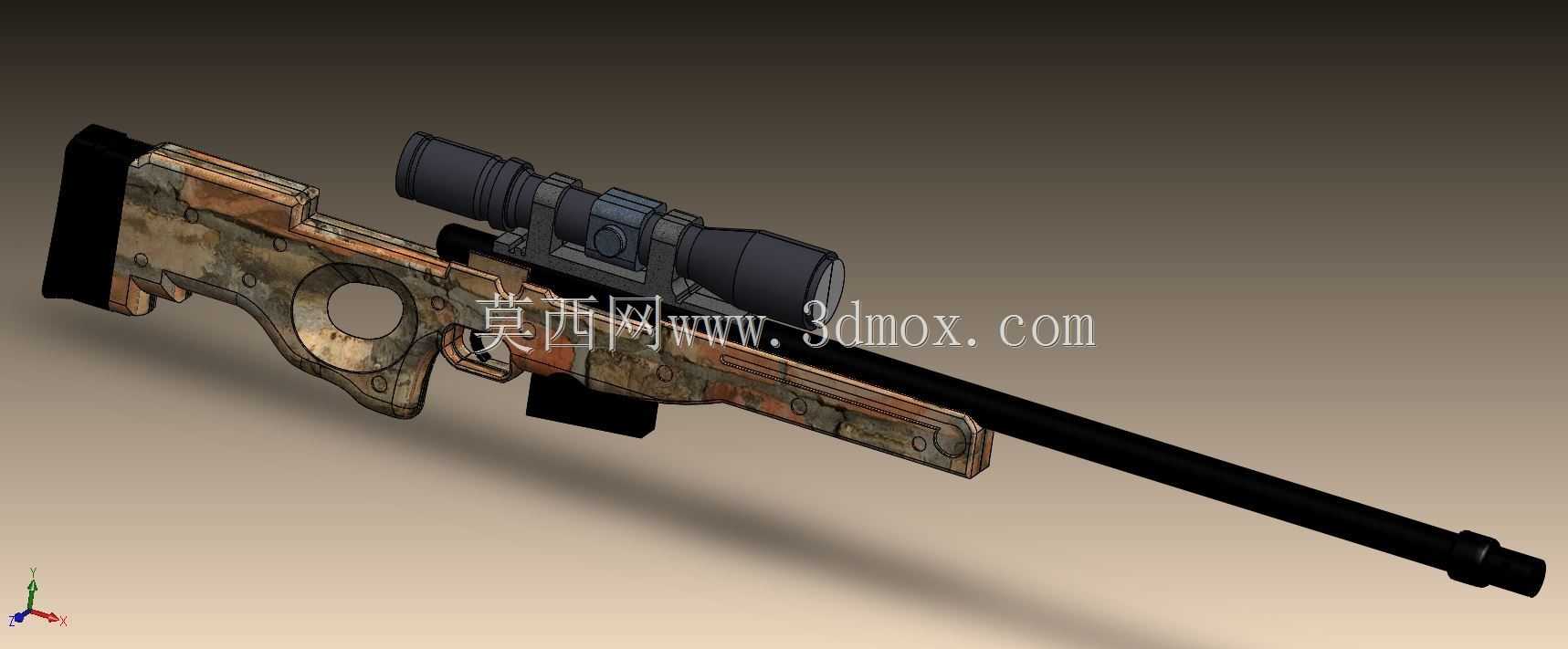

本次完成的栓动狙击步枪实体造型，核心面向文创周边衍生的3D打印落地场景，可直接用于PUBG主题的播放器钥匙扣、桌面微缩摆件等文创产品的快速成型生产，适配主流FDM与光固化3D打印设备的成型精度要求。造型设计阶段参考了实枪的结构比例关系，在保留枪械核心识别特征的前提下，针对3D打印的工艺特性做了针对性的结构优化，所有外露棱角均做了R0.3-R0.8的圆角过渡，避免打印过程中出现层间应力集中导致的翘边、断棱问题，同时将原枪的镂空、薄壁结构做了等比例加厚处理，最小壁厚控制在1.2mm以上，满足PLA、光敏树脂等常用打印材料的成型强度要求。整体造型完整还原了栓动狙击步枪的核心结构特征，包括带拇指孔的一体化枪托结构、前置浮动枪管、顶部光学瞄准镜安装位、弹匣仓以及旋转后拉枪机的外形轮廓，各部件之间的比例严格参考实枪尺寸做微缩适配，整体长度控制在180mm左右，宽度控制在28mm以内，高度控制在65mm上下，完全适配普通桌面级3D打印机的成型仓尺寸，无需拆分打印即可一次性完成整体成型。瞄准镜部分做了分件式造型处理，镜身、调节旋钮、物镜目镜端的外形均做了简化还原，既保留了光学瞄准镜的识别特征，又避免了过多细小结构导致的打印支撑难以去除、表面质量差的问题。枪托部位的拇指孔、尾部抵肩板的防滑纹理、枪身侧面的减重凹槽均做了等比例微缩，纹理深度控制在0.5mm，既保证外观辨识度，又不会在打印时产生过多支撑结构。枪管部分采用等直径圆柱造型，前端的消焰器结构做了简化处理，保留了开槽特征的同时将槽宽放大至1mm以上，避免打印时出现细节丢失。弹匣部分做了一体化造型处理，与枪身主体的衔接位置做了0.2mm的错位公差，打印完成后无需额外打磨即可实现紧密插接，满足钥匙扣类产品的装配强度要求。设计过程中充分考虑了文创产品的使用场景，在枪身尾部预留了1.5mm直径的挂绳孔，可直接穿入钥匙圈或挂绳，无需二次打孔加工。所有结构均做了无支撑优化设计，除瞄准镜下方的少量必要支撑外，其余部位均可实现自支撑打印，大幅降低后处理工作量，打印完成后仅需去除少量支撑、简单打磨即可获得完整的成品效果，适合小批量文创产品的快速生产，也可作为轻武器结构认知的教学演示模型使用，帮助初学者快速理解栓动狙击步枪的整体外形布局与核心结构组成。
