转轮式手持枪械结构三维数模设计

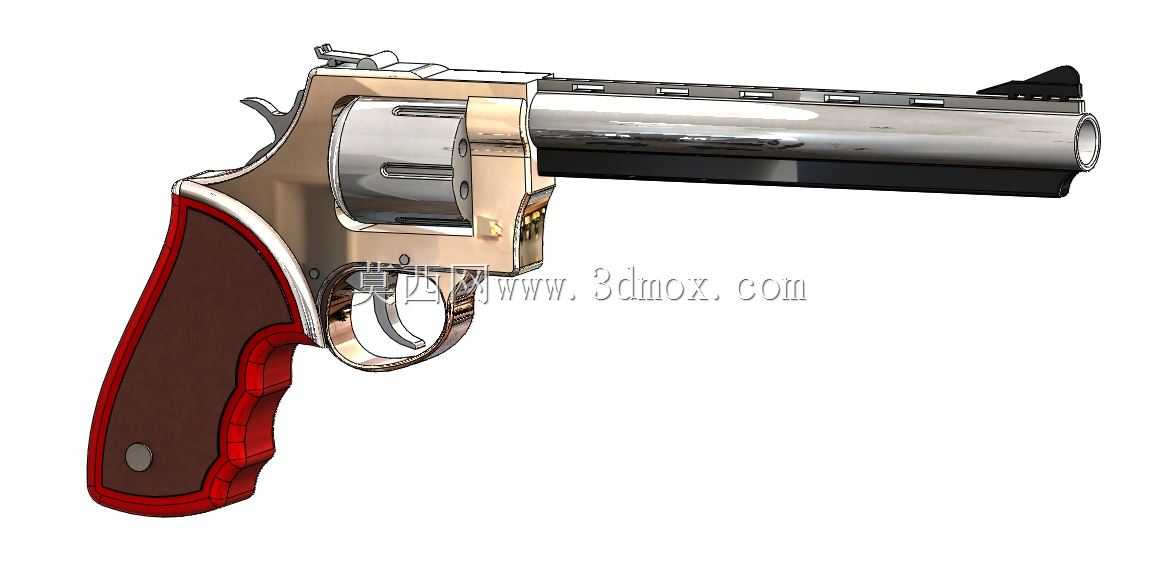

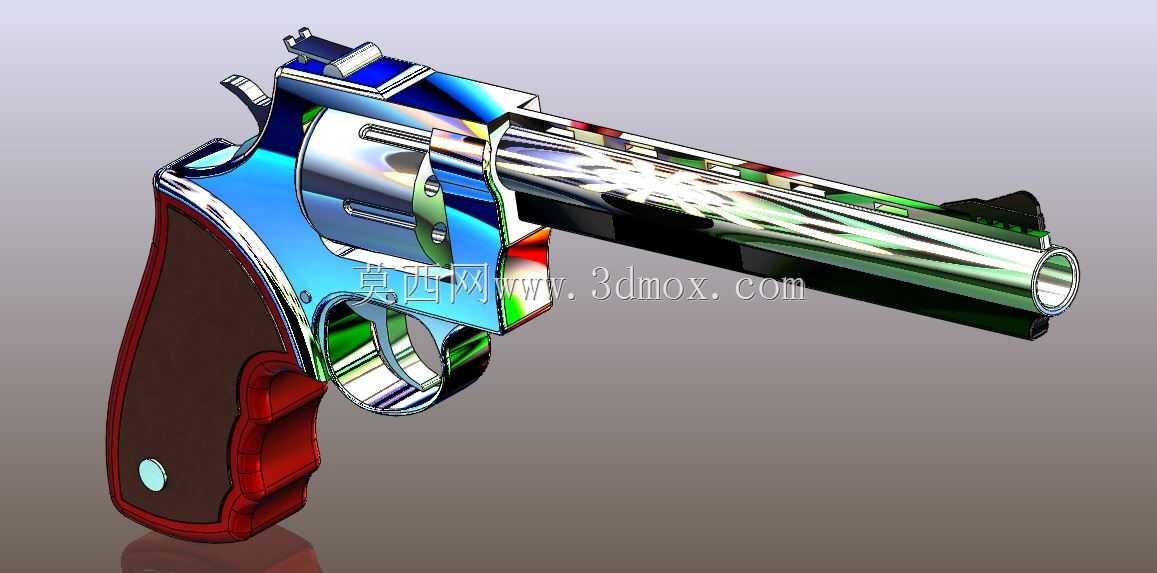

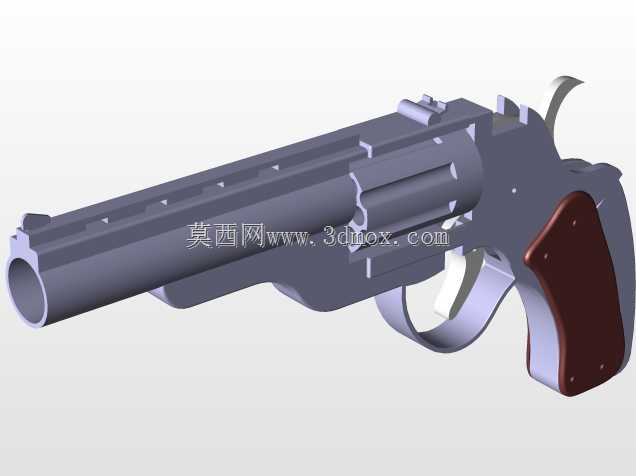

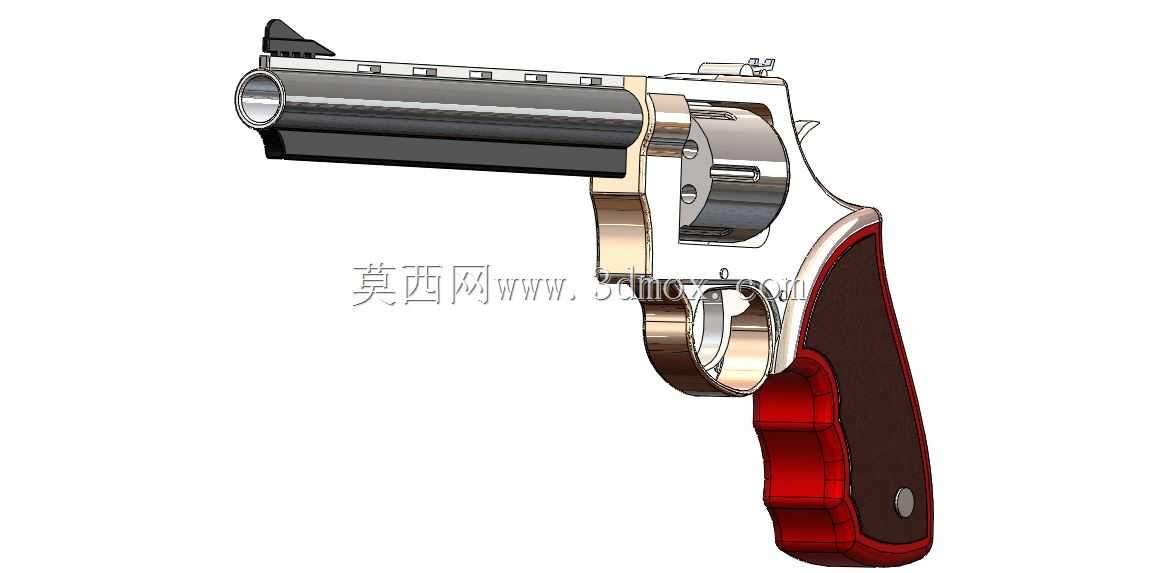

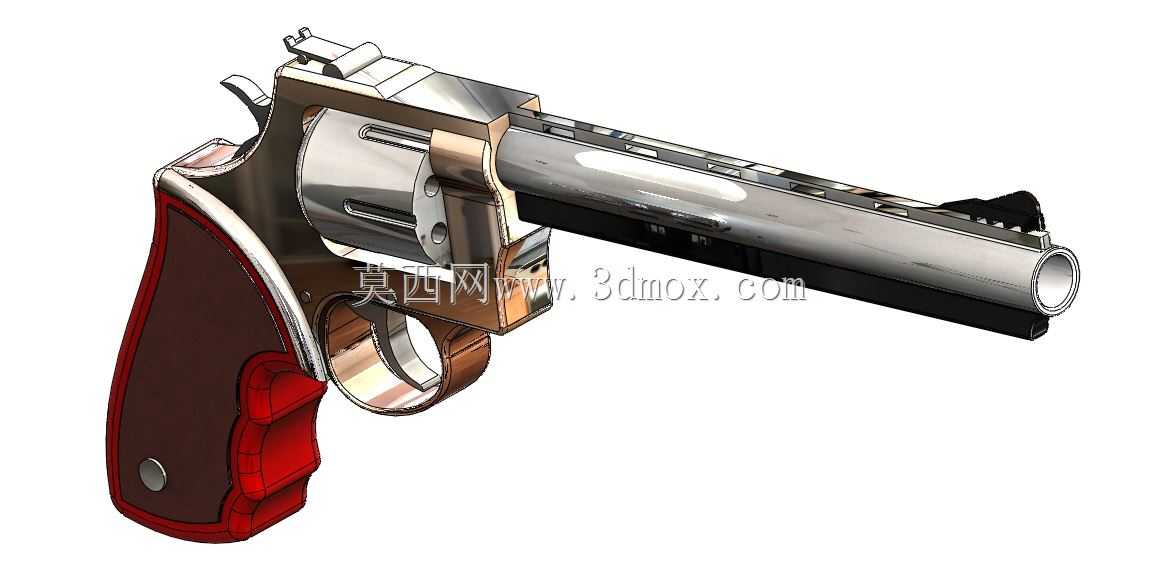

该三维结构数模完整还原了转轮手枪的核心装配关系，建模过程中优先保证各运动部件的干涉校验合理性，所有配合面均按照实际枪械的装配公差逻辑预留间隙，避免虚拟装配中出现运动卡滞的问题。从实际应用场景来看，这类结构数模可用于轻武器原理教学、战术装备模拟演示、影视道具前期结构验证等场景，能够直观展示转轮供弹、击锤待击、扳机联动的完整动作逻辑，相比平面原理图更具空间参考价值。设计过程中首先梳理了核心功能部件的层级关系：枪管组件作为发射时的导向承载部件，内壁做了等径圆柱面约束，外部的减重槽与皮卡汀尼导轨结构按照实际战术附件安装尺寸做了边界预留，可适配常见的战术灯、激光指示器等外挂配件的安装定位；转轮弹巢作为供弹核心，每个弹膛的同轴度、与枪管尾端的贴合间隙都做了参数化约束，转动时的定位卡槽与击锤的联动位置经过反复校验，保证每个弹膛转到击发位置时都能与枪管轴线完全重合，避免出现击发偏差。握把部分采用了分层结构设计，金属握把框架与防滑贴片的贴合面做了定位凸台，符合实际枪械的握持受力分布，握把底部的弧度按照人手握持的人机工程学尺寸做了优化，虎口位置的避让空间能够保证握持时手腕处于自然发力角度，不会出现操作干涉。击发机构的所有铰接销轴都做了同轴度约束，扳机的行程角度、击锤的回转角度都按照实际枪械的操作力度对应的行程做了参数设置，扣动扳机时能够同步完成转轮转动定位、击锤抬起释放的连贯动作，完整复现真实枪械的操作逻辑。整体外形尺寸严格参照同类型制式转轮手枪的实际尺寸比例建模，全长、枪管长度、握把宽度都控制在常规手持枪械的合理尺寸区间内，所有外露金属部件的倒角、圆角都按照实际加工工艺做了处理，没有出现尖锐的非工艺棱角，金属部件与非金属握把贴片的材质分界面清晰，能够直接用于后续的渲染出图、3D打印验证或者结构原理演示。建模时还考虑了拆解演示的需求，所有部件都按照实际装配顺序做了层级分组，可单独拆分展示每个零件的结构形态，方便用于结构教学时的拆解演示，不需要额外做装配层级的调整。
