手持式电热熔胶枪结构设计方案

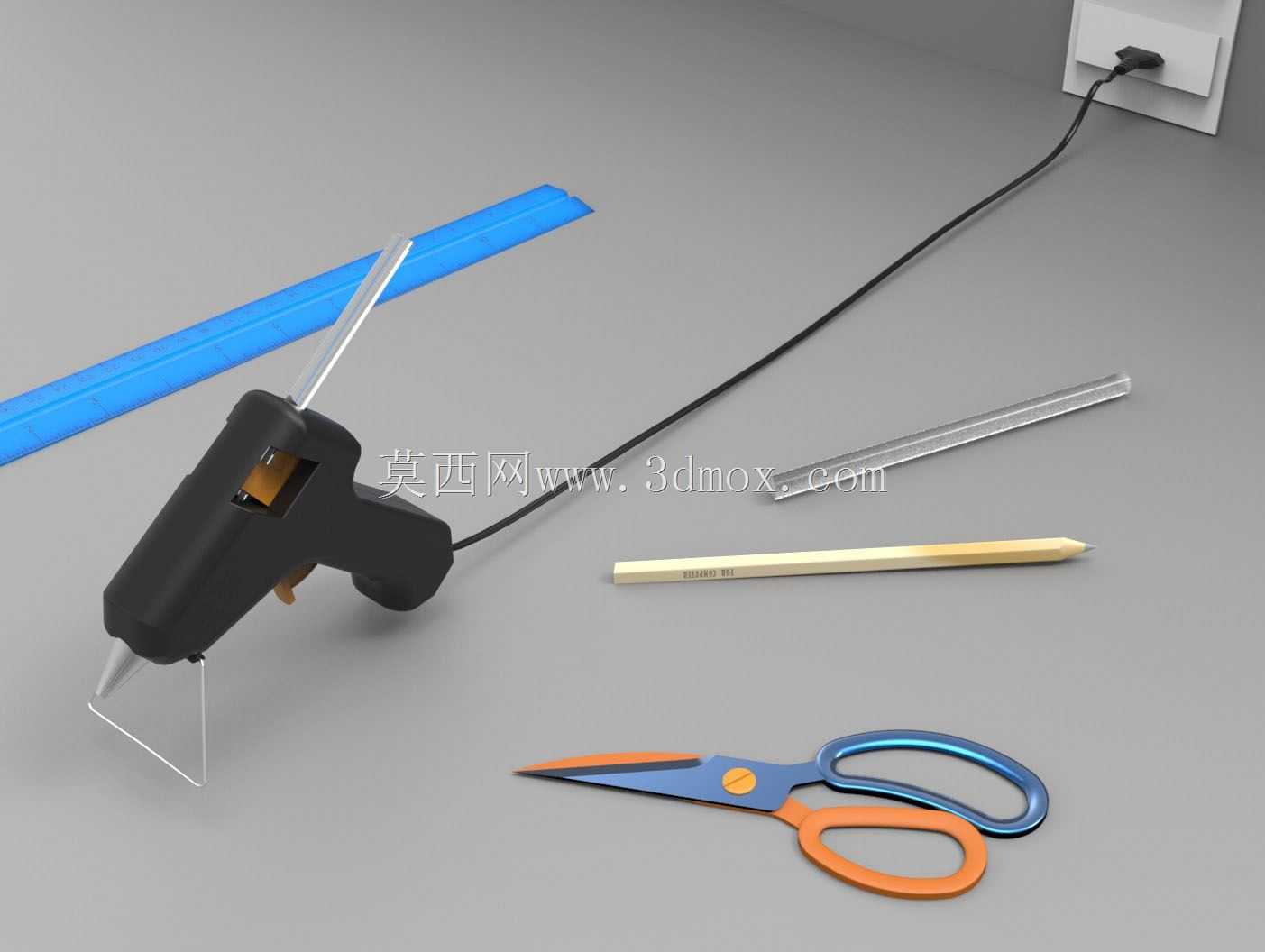

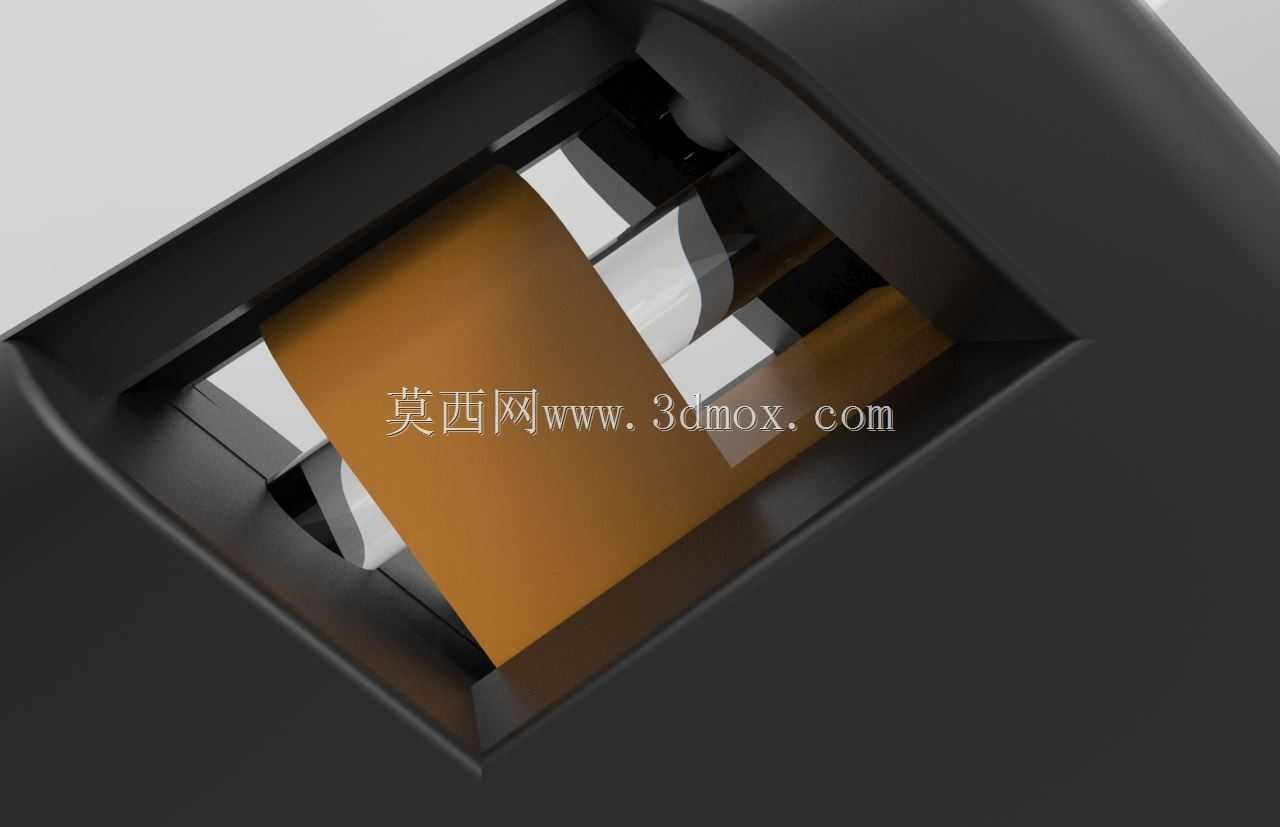

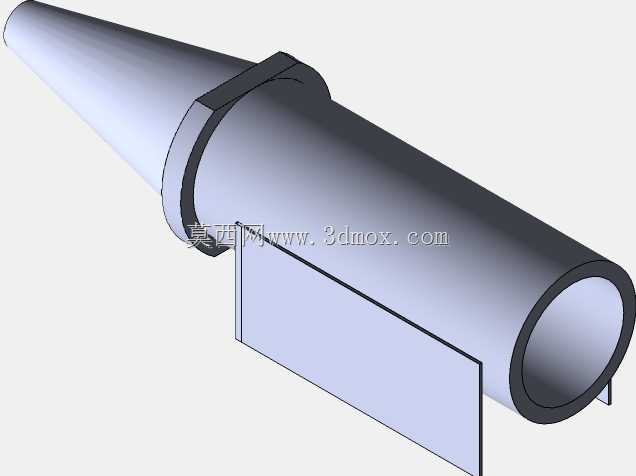

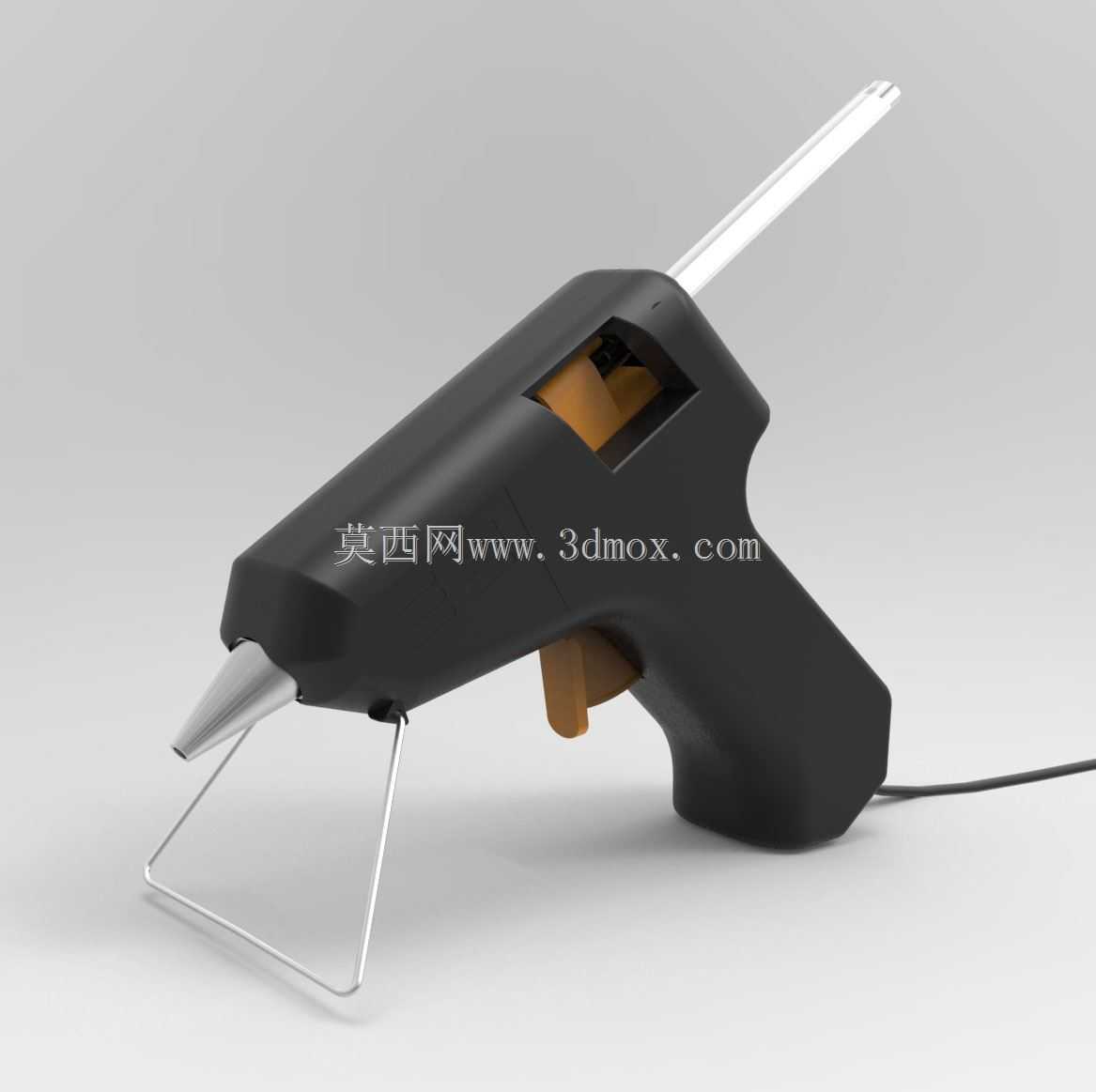

这款手持式热熔胶枪的结构设计，核心围绕手工粘接作业的实际操作需求展开，在日常维修、手工制作、包装封合、小件装配等场景中都有广泛应用，能够快速将固态热熔胶条加热熔融后，通过可控的出胶量完成工件粘接固定。从实际使用的操作逻辑出发，设计时首先考虑了单手握持的人机工程边界，枪身主体采用符合手部抓握弧度的曲面造型，握持区域的直径控制在适合成年手掌抓握的尺寸范围，扳机位置设置在手指自然弯曲的行程范围内，按压行程与出胶量形成线性对应关系，避免操作时出现出胶失控的问题。枪头出胶嘴采用锥形收口设计，能够精准控制胶液的流出轨迹，适配狭小缝隙粘接、小面积点位粘接等不同作业需求，出胶嘴周边设置有防烫隔热结构，避免操作时误触高温部件造成烫伤。机身内部的加热组件布局充分考虑了热传导效率，胶条进给通道与加热腔的同轴度经过反复校核，保证胶条能够顺畅推进到加热区域，不会出现卡滞、漏胶的问题，加热腔的温度控制区间匹配常规EVA热熔胶的熔融温度，既能够保证胶条充分熔融，又不会因为温度过高造成胶液碳化堵塞出胶通道。机身尾部的胶条入口设置有导向结构，能够适配标准直径的热熔胶条，更换胶条时无需额外对位，直接插入即可正常进给。电源线从机身尾部侧方引出，出线位置做了防弯折护套处理，避免作业过程中反复弯折造成线芯断裂，同时侧方出线的布局不会干扰手部操作动作，在桌面放置时也不会因为线材顶撑造成机身倾倒。配套的支架结构采用可收折设计，作业间隙放置胶枪时，支架能够将枪头抬离桌面，避免残留的高温胶液滴落污染工作台面，收折后不会突出枪身轮廓，不会对狭小空间内的操作造成干涉。整体结构的零件拆分充分考虑了装配与维修的便利性，外壳采用分体式卡扣加螺丝固定的方式，内部加热组件、进给机构、电路模块都采用模块化布局，出现故障时能够快速拆解更换对应部件，不需要整体报废。在重量控制上，整机重量平衡在握持区域，长时间手持作业不会出现明显的手部疲劳，适合流水线小件粘接、手工DIY、家居维修等长时间连续操作的使用场景。
