斯太尔GB手枪枪管结构三维建模

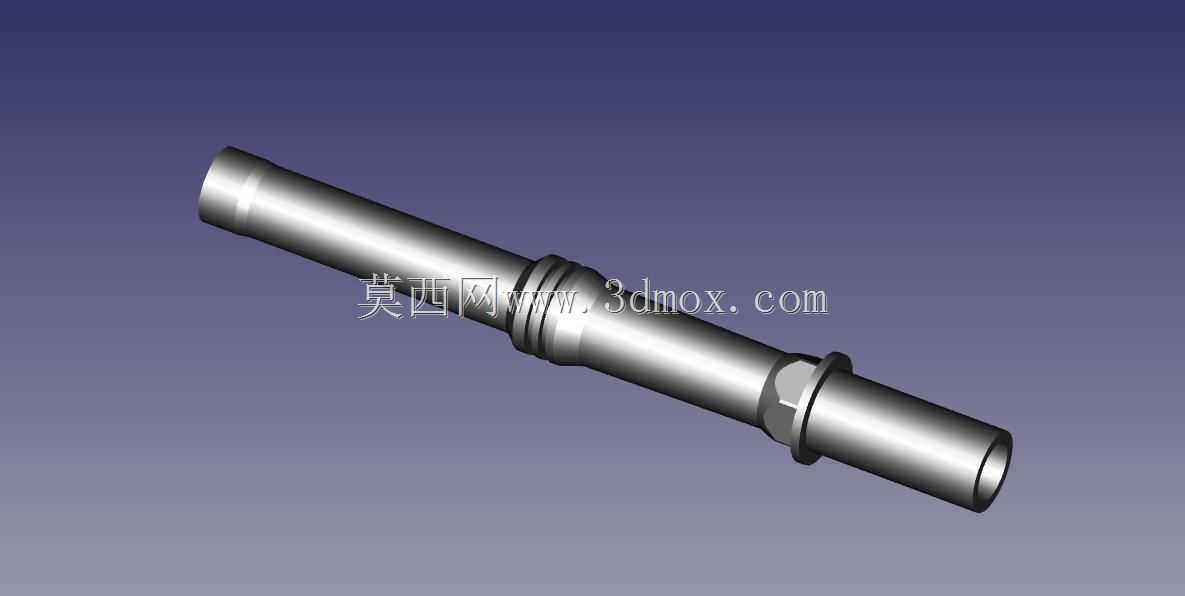

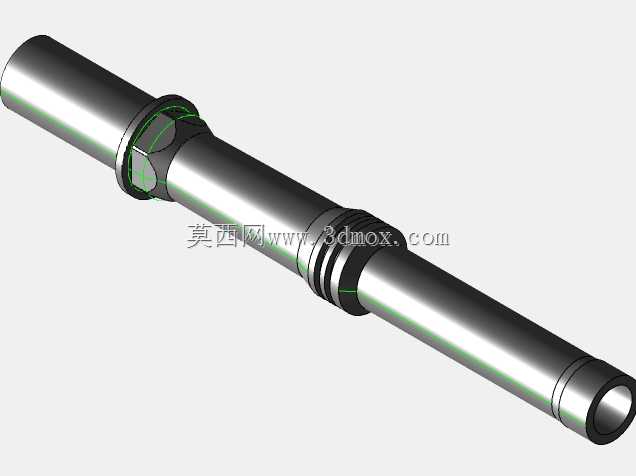

在轻武器结构设计领域，枪管作为手枪的核心承压与弹道导向部件，其结构精度直接决定了枪械的射击稳定性与弹道一致性，这款斯太尔GB手枪枪管的三维结构设计，完全围绕气体延迟反吹自动原理的工作需求展开，适配手枪套筒、枪机组件的装配逻辑，可直接用于轻武器结构教学、原理验证建模以及相关配件的适配设计参考。从实际装配场景来看，该枪管的安装边界完全匹配斯太尔GB手枪的套筒内膛定位尺寸，中部设置的凸环结构承担两个核心作用：一是作为枪管在套筒内的轴向定位基准，与套筒内的定位台阶贴合后，可限制枪管在射击过程中的轴向窜动，保证弹膛与供弹坡的对位精度，避免供弹故障；二是作为气体延迟机构的固定活塞配合面，与滑块内部形成的移动气缸腔配合，构成密闭的气室空间，在击发后弹丸沿膛线向前运动的过程中，部分火药燃气会进入该气室，产生阻碍滑块向后运动的压力，直到弹丸离开枪口、膛内压力下降到安全区间后，滑块才会完成后坐抛壳动作，这种结构设计能有效降低枪机后坐速度，提升射击时的握持稳定性，相比自由枪机式结构可适配更大威力的手枪弹。从外形结构来看，该枪管整体为阶梯轴类结构，两端分别为弹膛容纳段与枪口导向段，外圆面的加工精度要求极高，与套筒内孔的配合间隙控制在合理区间，既保证射击过程中枪管的浮动顺畅，又避免间隙过大导致的结构晃动。建模过程中重点还原了枪管与周边组件的配合特征，包括中部凸环的定位尺寸、与滑块配合的活塞面直径、各段轴径的过渡圆角，这些细节直接决定了自动机构的动作可靠性，若配合面尺寸偏差过大，会导致气室密闭性不足，出现后坐提前、膛压异常等故障，直接影响枪械的使用安全。需要说明的是，本次建模省略了枪管外圆面的非核心螺纹特征，这些螺纹主要用于外接消音器、枪口装置等扩展配件，不影响枪管本身与手枪主体的装配以及自动原理的演示，对于结构原理验证、教学演示类的应用场景完全满足需求，若用于扩展配件的适配设计，可在现有模型基础上补充对应螺纹特征即可。在实际的轻武器设计迭代过程中，这类枪管的三维模型还可用于有限元膛压受力分析，验证不同壁厚位置的承压能力，优化枪管重量分布，在保证结构强度的前提下降低全枪重量，同时也可用于装配干涉检查，验证枪管与套筒、击针、抽壳钩等周边零件在整个自动循环过程中的运动间隙，避免出现动作卡滞。
