加利尔SAR步枪枪管结构三维设计

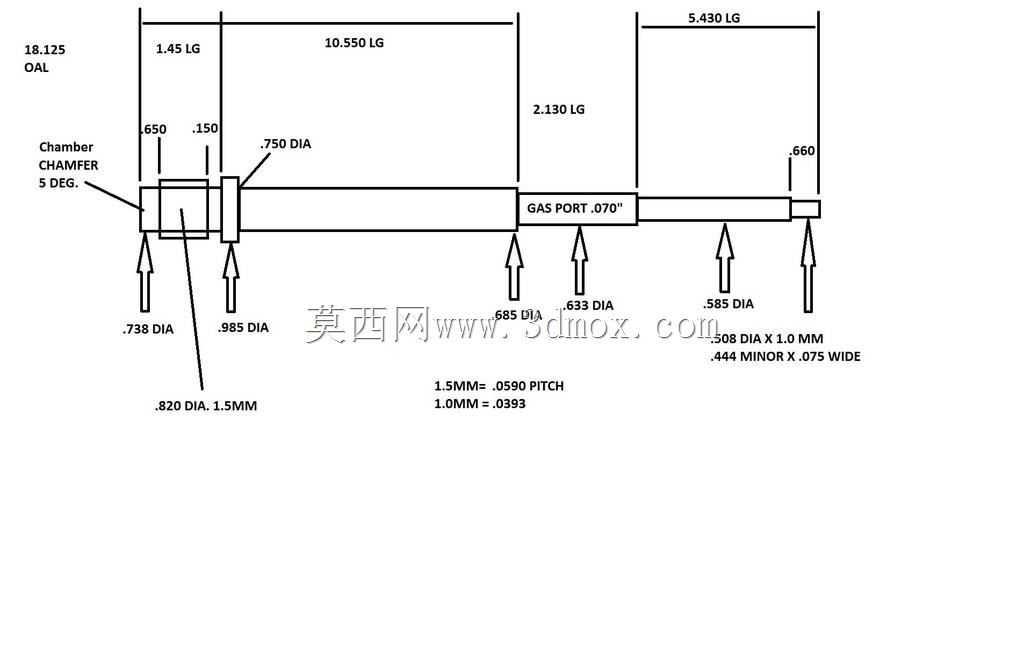

这款枪管结构主要适配加利尔SAR系列枪械，作为枪械核心承压与弹道导向部件，其设计直接决定射击精度与使用寿命，在轻武器装备制造、战术装备改装、影视道具制作、军事模拟训练器材开发等场景中均有广泛应用。从结构设计逻辑来看，该枪管采用分段式阶梯轴构型，从尾部膛室段到枪口段依次完成壁厚渐变过渡，尾部加粗段用于匹配机匣安装定位，保证与枪机组件的同轴度公差，避免闭锁间隙偏差引发的承压风险；中间段设置多道环形卡槽，分别用于固定护木、导气箍等周边附件，卡槽的轴向位置公差控制在0.02mm以内，确保各附件装配后无松动错位。枪口段加工有M14x1标准外螺纹，可兼容同规格的消音器、消焰器等枪口装置，本次设计未集成制退器或压力补偿结构，保留了基础枪管的通用适配性，使用者可根据实际使用需求搭配不同功能的枪口配件。枪管内膛设计采用1/7缠距的右旋膛线，适配.300BLK口径弹药，可保证弹头在出膛时获得稳定的旋转角速度，在300米有效射程内维持弹道一致性。外形尺寸方面，枪管总长度为380mm，折算英制单位为14.9英寸，属于短突击步枪的典型枪管长度区间，既保证了足够的弹头初速，又兼顾了狭小空间内的携行与操作便利性，适合CQB近战场景使用。外表面采用黑色氧化处理的工艺设计，可提升耐磨耐腐蚀性能，同时减少光线反射造成的暴露风险。建模过程中严格遵循枪械零件的尺寸链校核逻辑，对各段同轴度、螺纹公差、卡槽定位尺寸均做了参数化约束，可直接用于后续的工程图导出、数控加工编程，也可作为同类型枪械改装设计的参考基准，帮助结构设计人员快速完成周边配套零件的匹配设计，减少重复建模的工作量。需要注意的是，该结构的尺寸参数为特定适配型号的实测值，若要适配其他型号的加利尔步枪或其他口径弹药，需要重新校核膛线缠距、壁厚承压能力、安装接口尺寸等核心参数，避免出现装配干涉或承压强度不足的问题。
