手动压胶式填缝枪结构设计

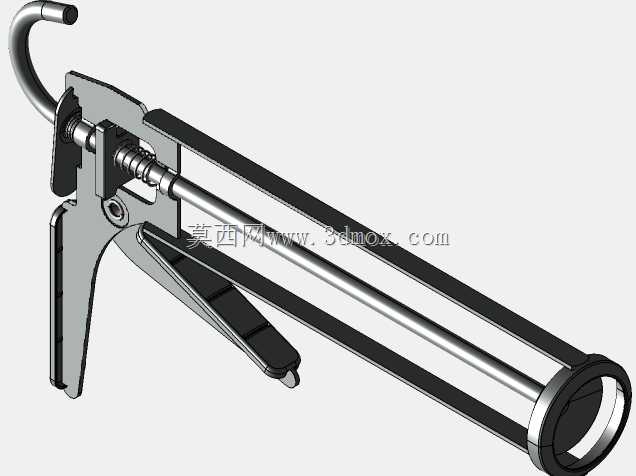

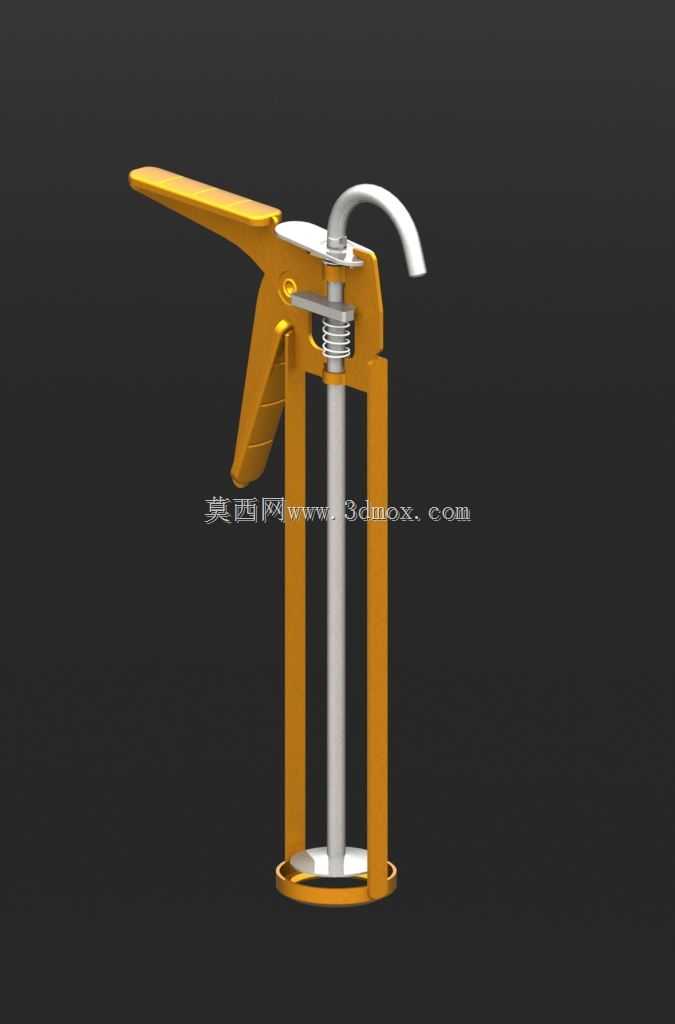

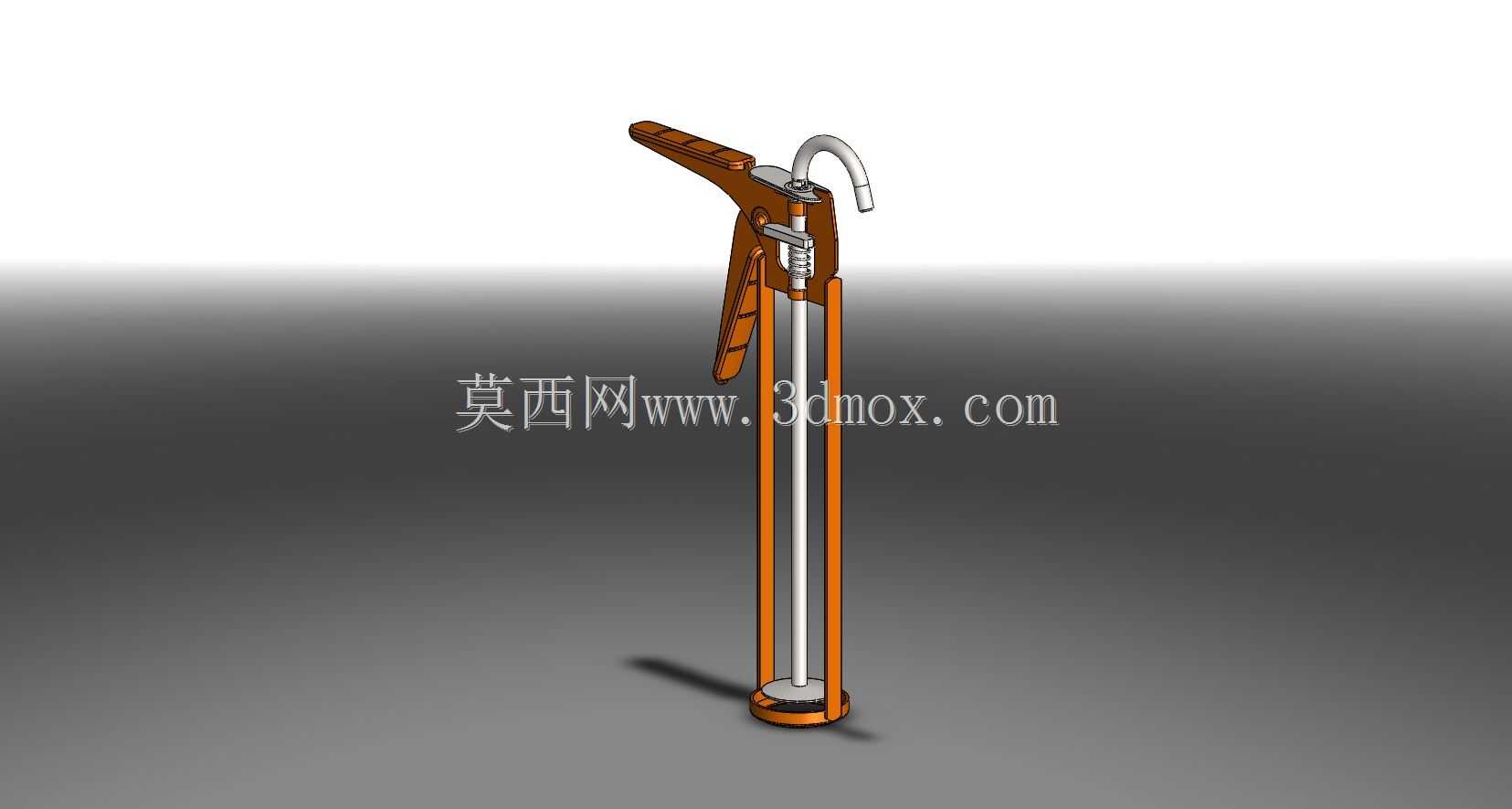

这款手动填缝枪主要面向建筑装修、家居维保、工业密封等场景的密封施工作业，可适配标准规格的筒装密封胶、玻璃胶、结构胶，完成门窗框边密封、卫浴缝隙填补、金属板材接缝密封、石材拼接填缝等各类需要均匀注胶的作业工序。从结构设计逻辑来看，整体采用框架式承力结构，两根平行的金属承力杆作为主体支撑骨架，下端设置承托胶筒底部的托盘，上端集成扳机压杆、推杆与胶嘴固定结构，受力路径直接从扳机杠杆传递到推杆，再作用于胶筒底部的活塞，尽可能减少力传递过程中的损耗，降低操作人员长时间施工作业的疲劳感。扳机部分采用多段杠杆增力结构，通过合理的杠杆比设计，让操作人员仅需施加较小的握力，就能在推杆端输出足够的推力，平稳挤出胶料，避免推力波动导致的出胶忽多忽少、胶缝粗细不均的问题。枪身的握把区域做了贴合手型的弧度设计，表面设置防滑纹理，即使佩戴劳保手套操作也能稳定握持，不会出现打滑脱手的情况。前端的胶嘴固定位可适配不同口径的一次性胶嘴，操作人员可根据填缝缝隙的宽度裁剪胶嘴出胶口，匹配不同施工场景的出胶量需求。整体结构的安装边界充分考虑了标准胶筒的尺寸参数，框架内部的容纳空间可兼容市面主流的300ml、310ml规格筒装胶，无需额外调整结构即可快速装换胶筒，装拆过程仅需扳动后部的推杆锁止片即可抽拉推杆，完成胶筒更换，操作步骤简单，适配现场施工的快节奏需求。推杆表面做了光滑防锈处理，锁止机构采用棘爪式结构，可在停止握压时自动锁止推杆位置，避免胶筒内部压力反向推动推杆后退造成胶料意外溢出，同时也能在连续施胶时保持稳定的推力输出。枪身顶部设置的弧形挂钩可在施工间隙将填缝枪挂在梯架、工具袋挂点上，无需随手放置造成胶嘴污染或者胶料滴落污染施工面。从实际使用的工况适配来看，整体结构没有易损的复杂电子元件，全机械结构可适应施工现场多粉尘、少量溅水的复杂环境，日常维护仅需定期清理推杆表面残留的胶料、在杠杆铰接点涂抹少量润滑脂即可长期使用，结构可靠性高，适合装修班组、维保人员作为常备手动工具使用。在建模过程中，各铰接部件的配合间隙做了合理预留，既保证扳机扳动时无卡滞，也不会因间隙过大导致操作旷量过大影响施胶手感，承力杆与上下端的连接部位做了加强结构，避免长期大推力使用时出现框架变形的问题。
