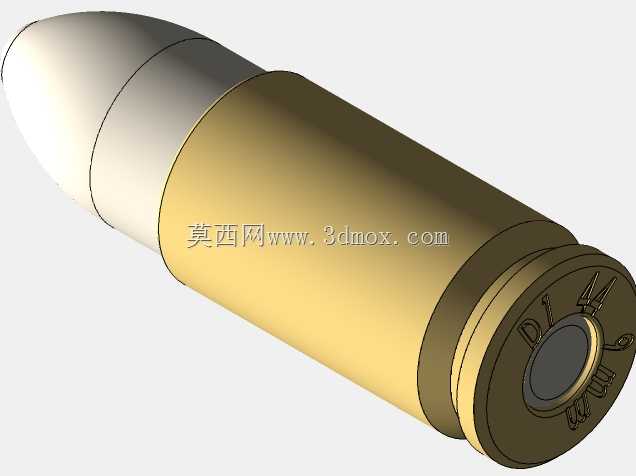

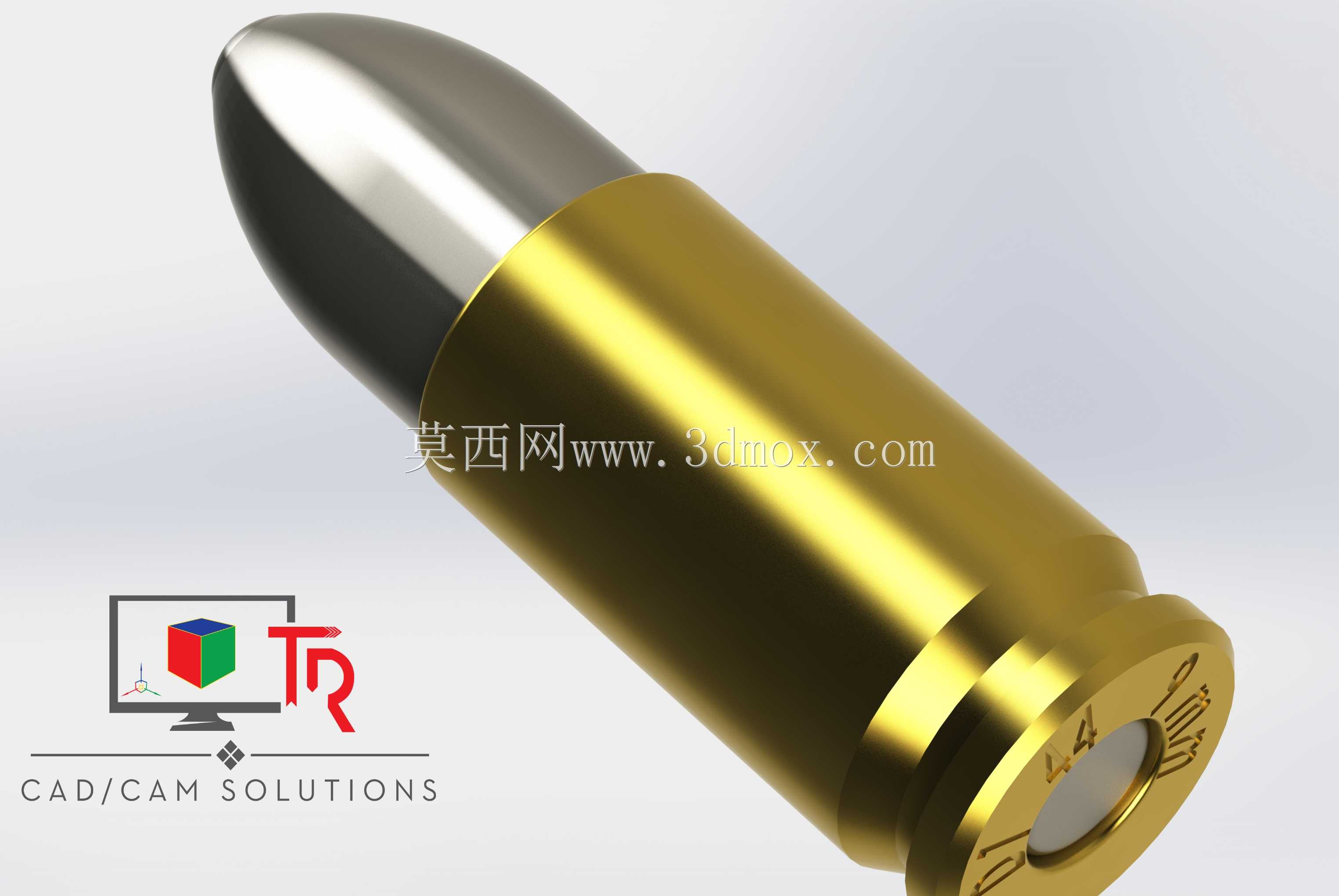

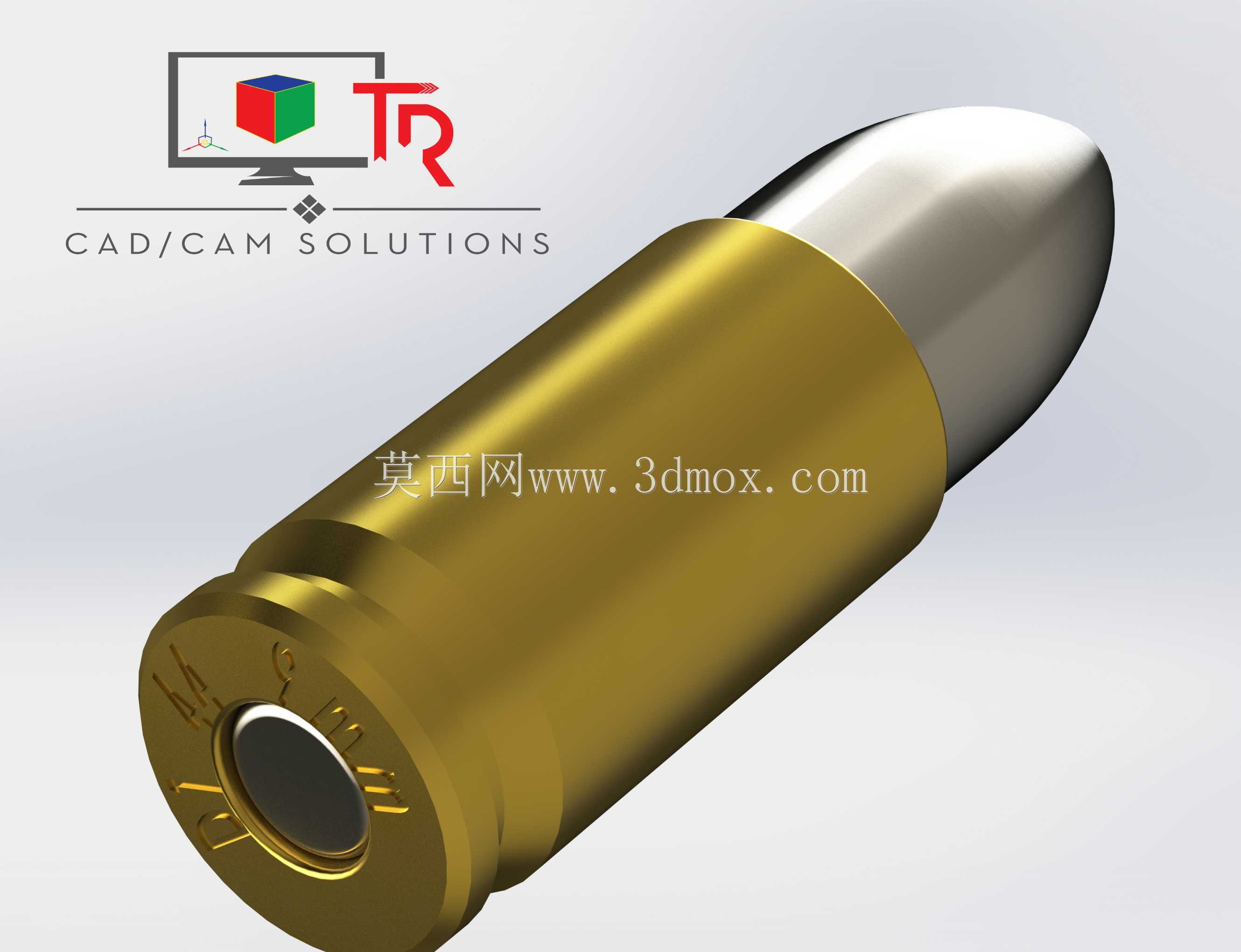

9mm镀镍铜制式手枪弹结构三维数模

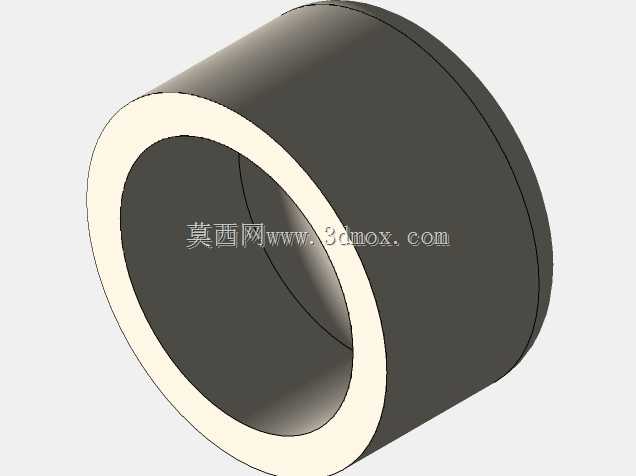

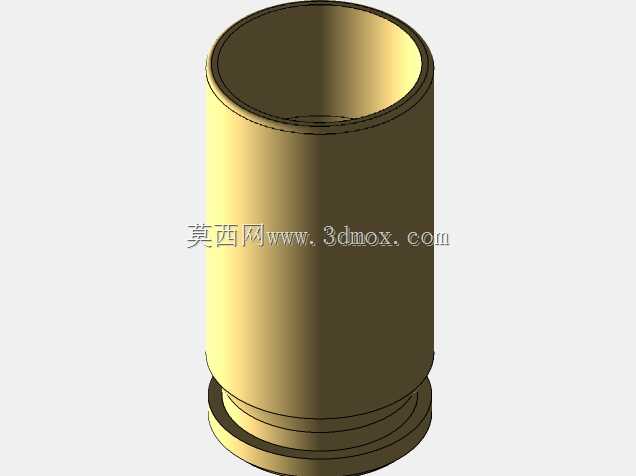

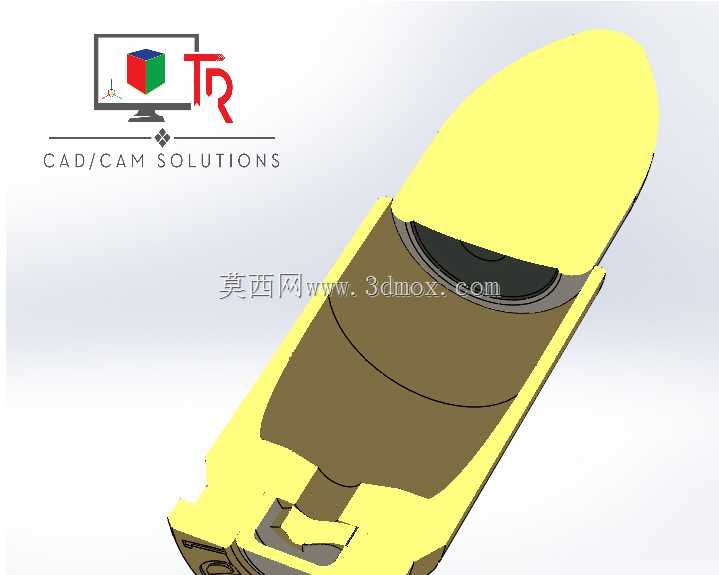

这款9mm口径镀镍铜枪弹的三维结构数模，完整还原了帕拉贝鲁姆手枪弹的典型结构特征，建模过程中严格遵循轻武器弹药的通用尺寸规范，弹壳总长、弹壳肩部定位尺寸、弹头弧形部曲率、底缘直径与抽壳槽深度均参考实弹测绘参数设定，可直接用于轻武器教学演示、弹道仿真前置建模、虚拟射击场景搭建等场景。从结构设计逻辑来看，弹头采用镀镍铜被甲结构，弧形头部的曲率半径经过反复校核，既保证供弹过程中弹头能顺利沿供弹坡滑入弹膛，避免出现顶弹故障，也能在出膛后降低空气阻力，保证中近距离内的弹道稳定性；弹壳采用黄铜材质设计，壁厚从口部到底部呈梯度变化，口部壁厚较薄便于收口固定弹头，靠近底火的底部区域壁厚加大，可承受击发瞬间的高压燃气冲击，同时弹壳外表面的锥度控制在合理区间，既保证击发后弹壳能顺利贴膛密封燃气，又能在抽壳时顺畅退出弹膛，不会出现粘壳问题。在实际应用层面，该模型可作为轻武器结构设计的参考基准，新手武器设计人员可通过拆解该数模理解枪弹与弹膛、供弹机构的配合边界：比如弹头直径与阳线直径的过盈量、弹壳底缘与抽壳钩的咬合尺寸、底火室深度与击针突出量的匹配关系，这些参数都是枪械供弹、击发、抽壳机构设计时必须严格校核的边界条件，若尺寸偏差超过0.1mm就可能引发供弹卡滞、击发无力、断壳等严重故障。建模过程中对细节特征做了完整还原，包括弹壳底部的压印标识槽、弹头与弹壳结合处的收口压痕、底火周围的铆接固定点，这些细节并非装饰性特征，而是实际生产中冲压、收口、铆接工序留下的工艺痕迹，在做虚拟装配、生产工艺仿真时，这些特征能帮助工艺人员梳理弹药生产的工序流程，明确各工序的加工定位基准。另外，该模型的外形尺寸严格控制在9mm手枪弹的通用公差范围内，可直接导入弹道仿真软件中，用于计算弹头的质心位置、转动惯量，为外弹道计算、终点效应仿真提供准确的几何模型基础，也可用于军警战术训练的虚拟场景搭建，还原不同姿态下枪弹的视觉特征，提升虚拟训练的真实感。
