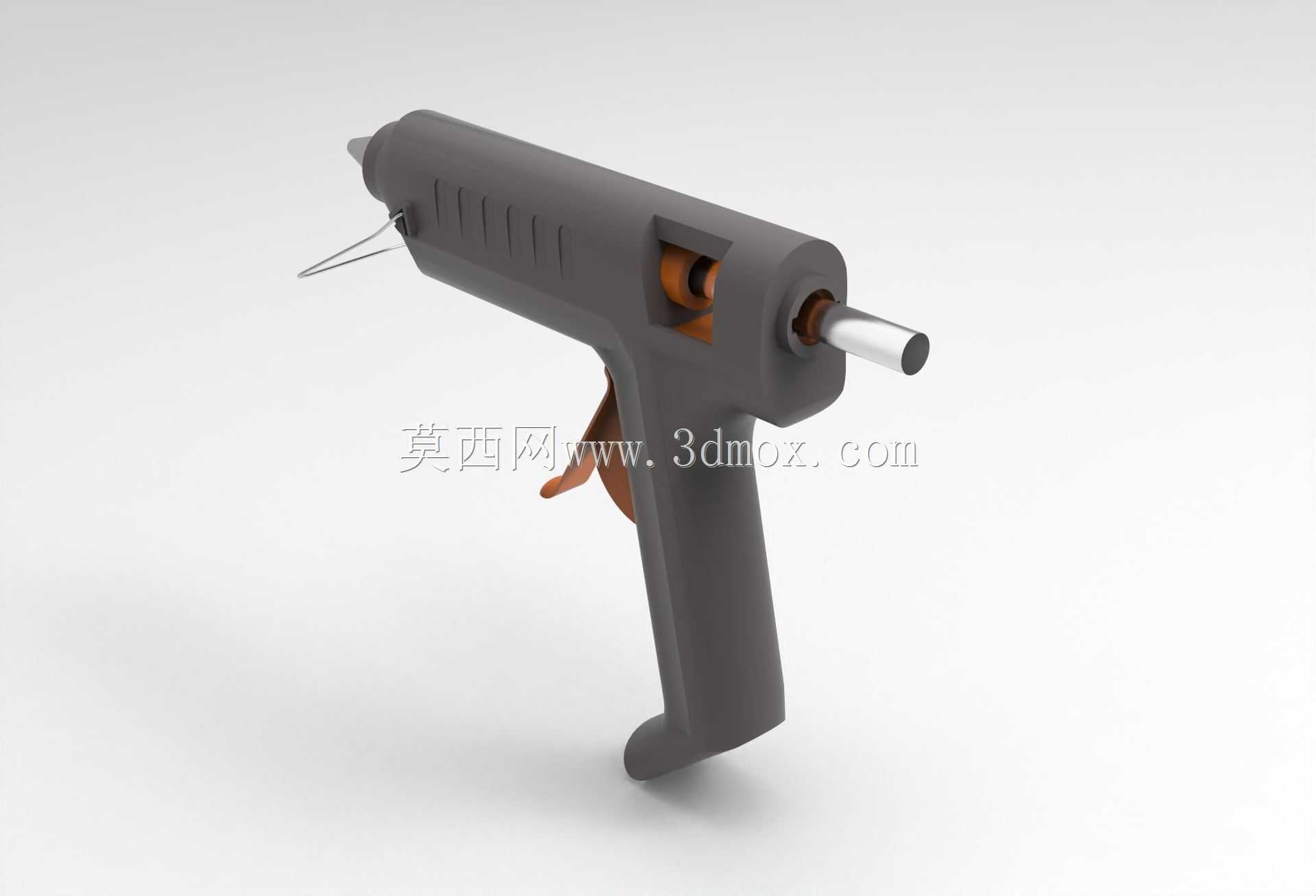

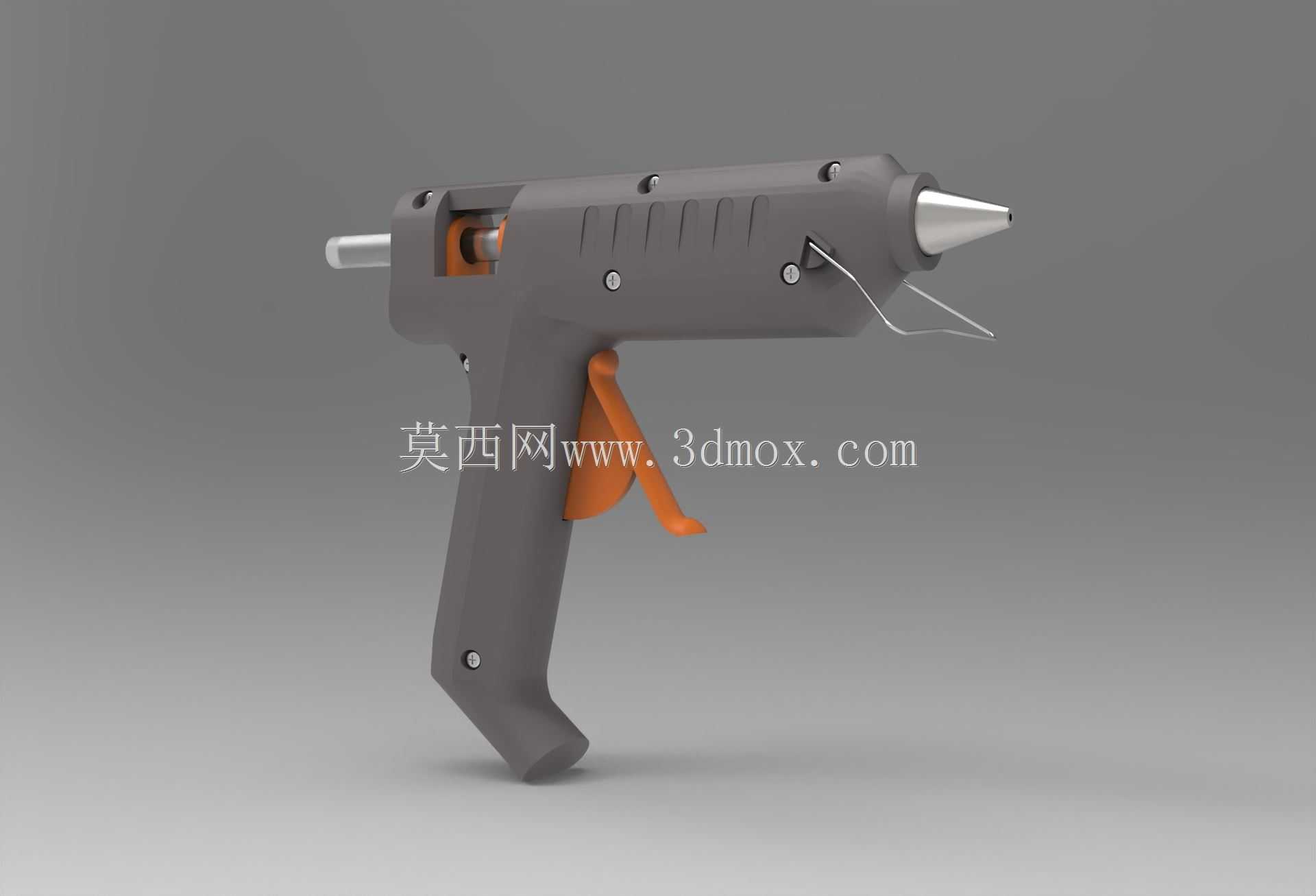

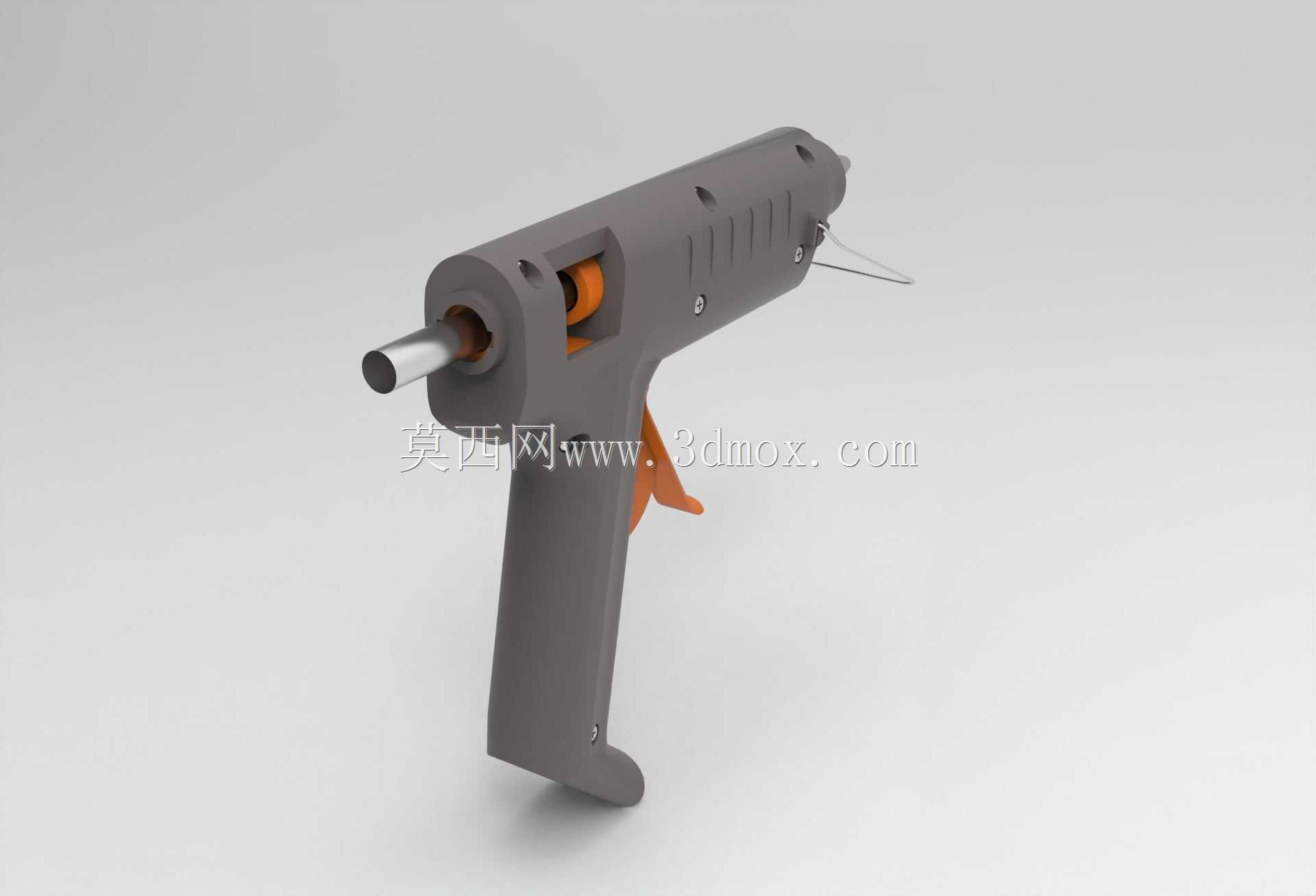

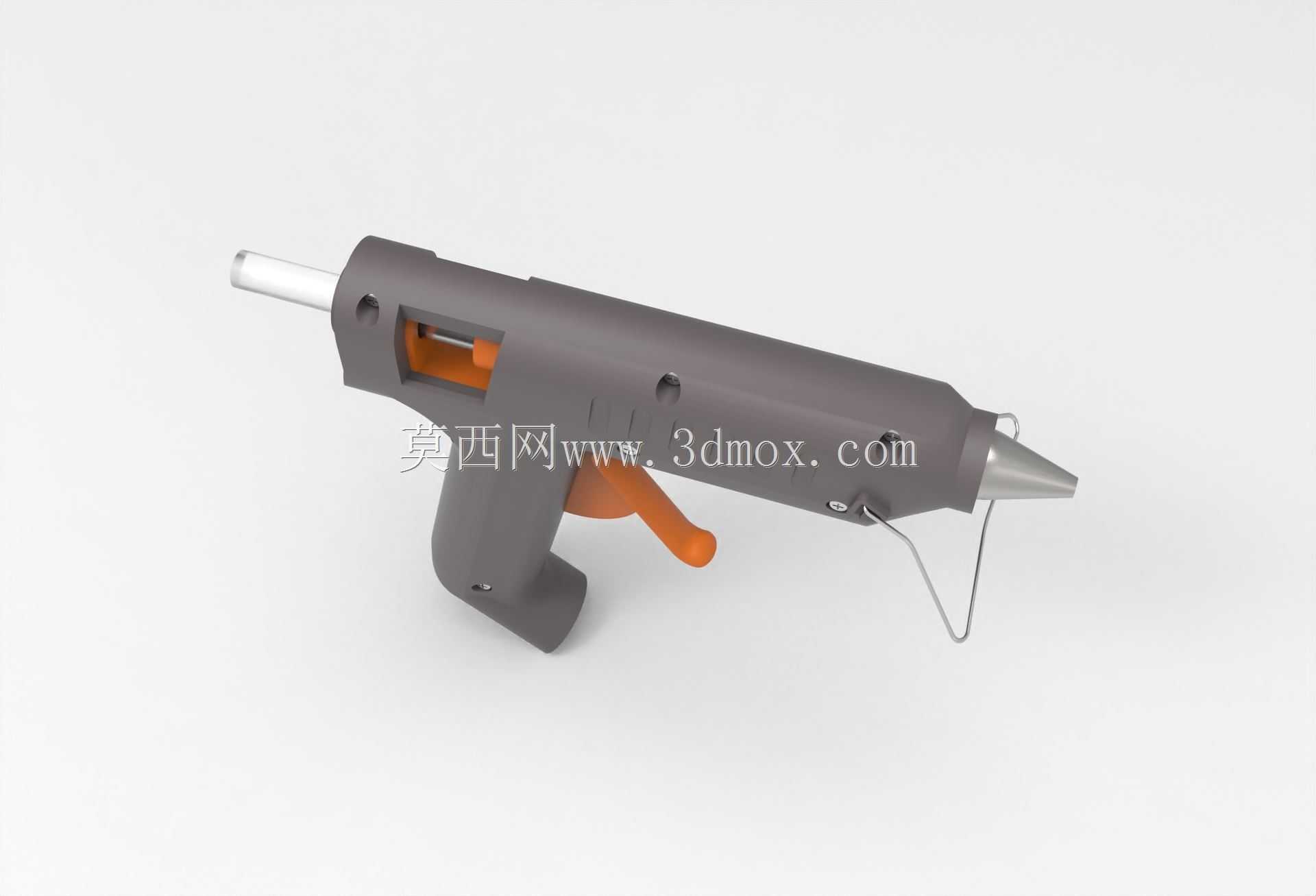

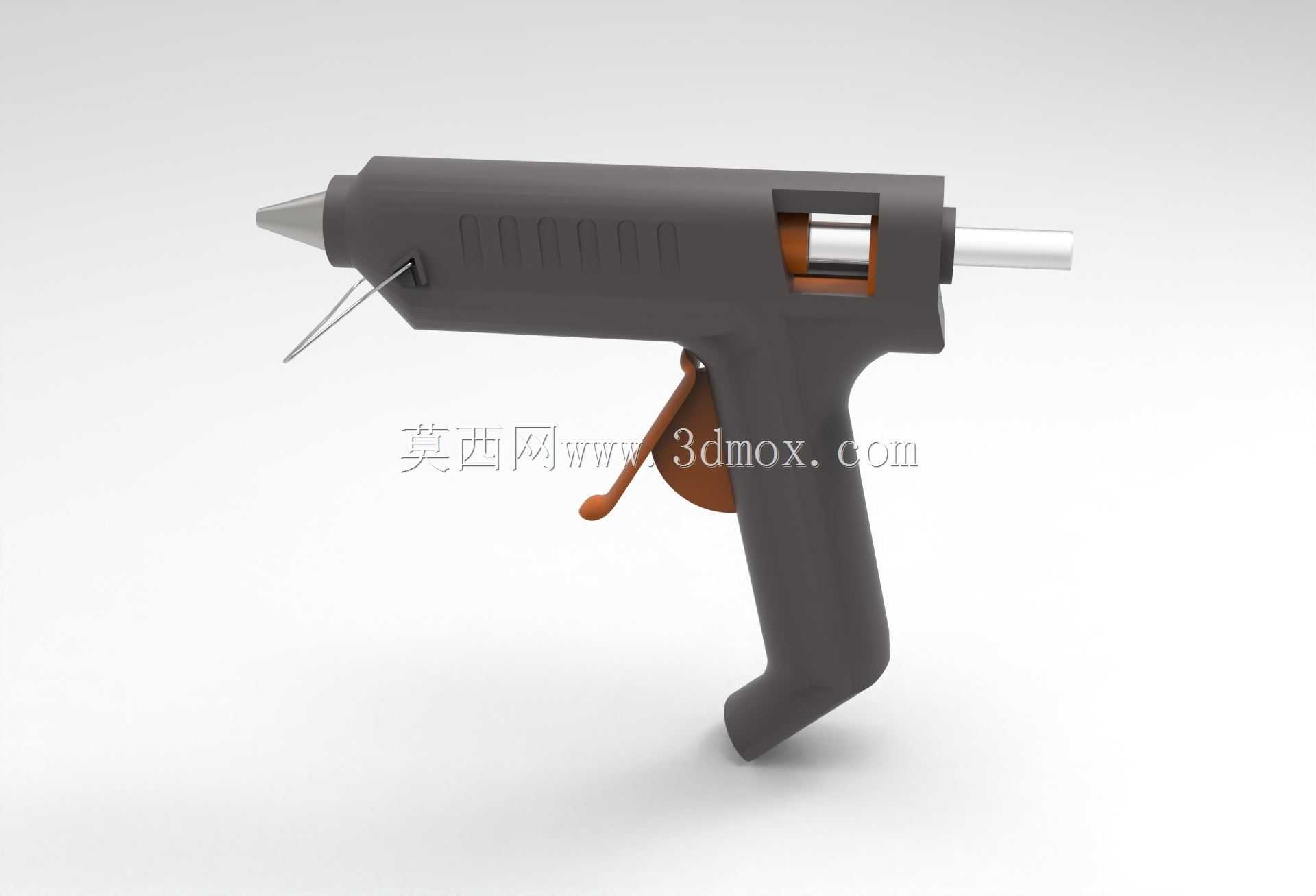

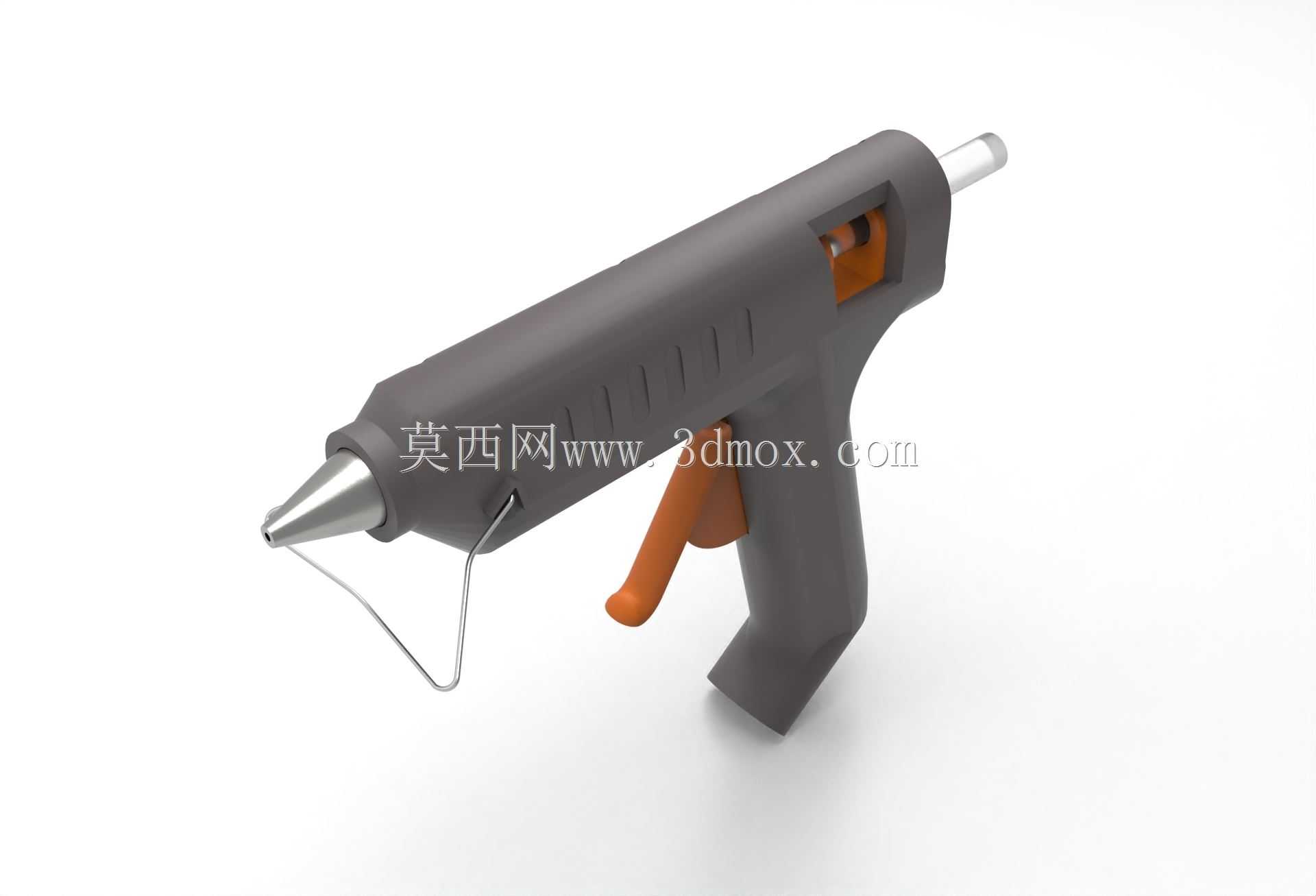

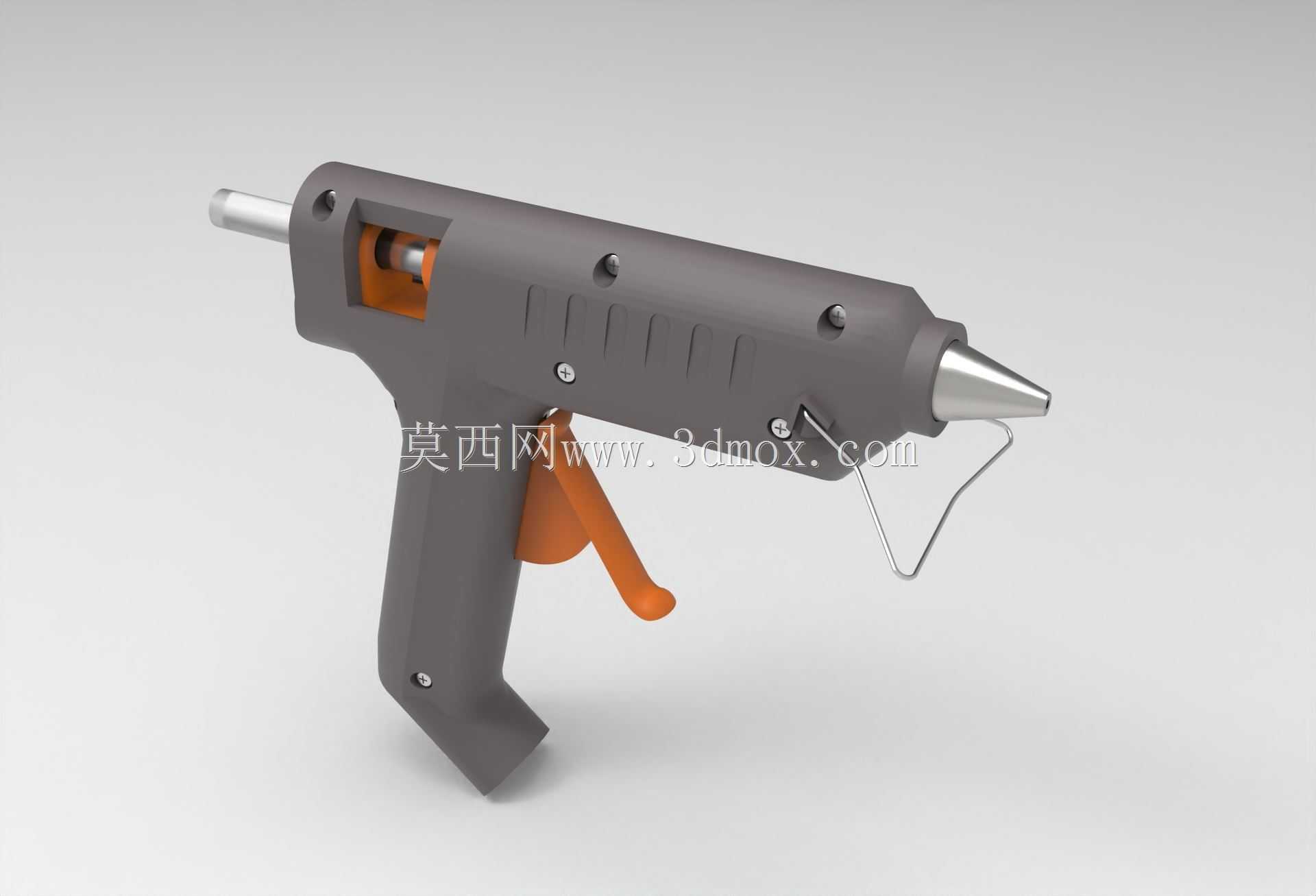

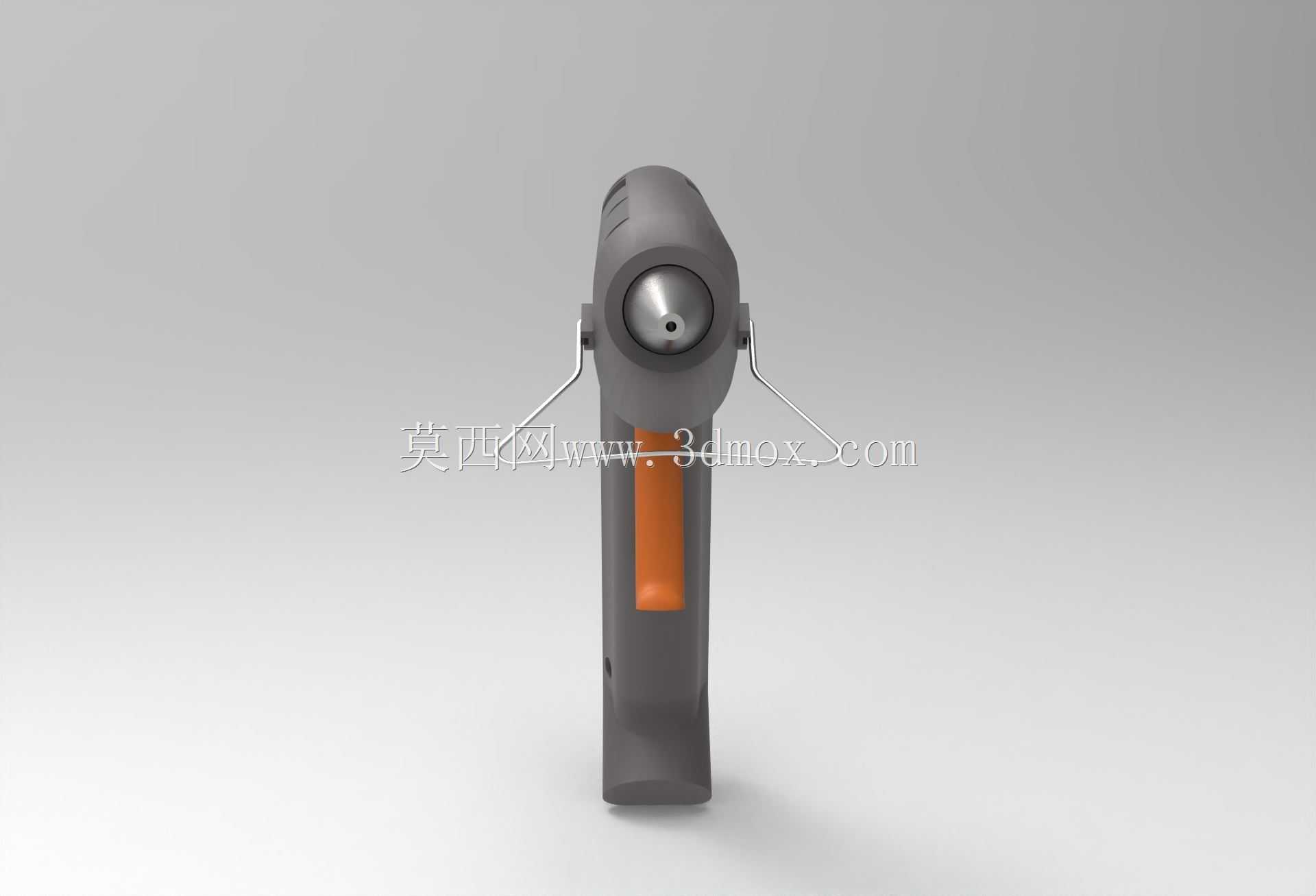

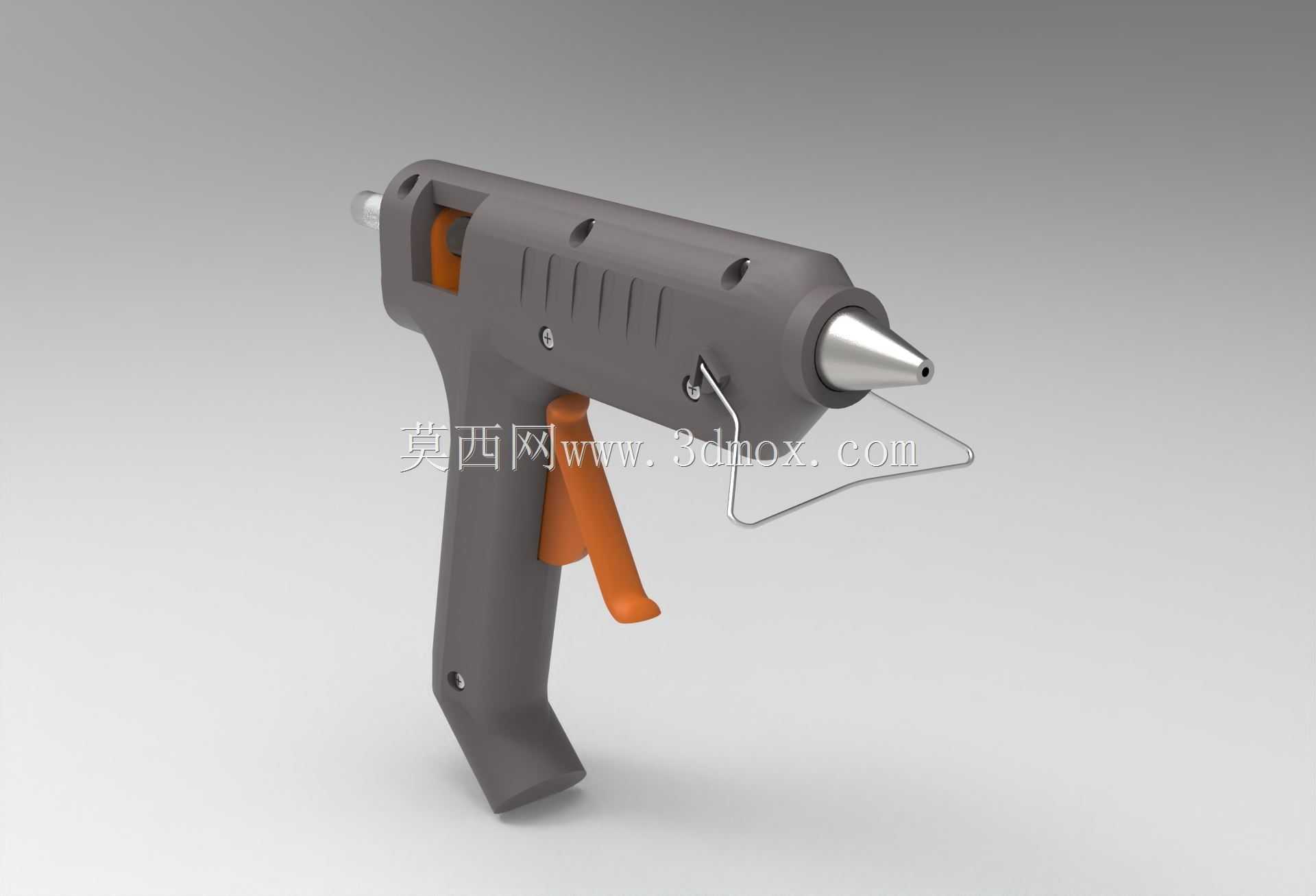

手持式热熔胶枪精细三维结构设计

这款手持式热熔胶枪的三维结构设计，完全围绕手工粘接作业的实际操作需求展开，从握持受力到出胶控制的每一处细节，都贴合一线作业场景的使用习惯。日常在广告制作、手工DIY、包装封合、电子元器件临时固定、家具小面积修补、皮具粘接等场景中，这类胶枪都是高频使用的工具，设计时首先要平衡的就是手持操作的重心分布，枪身主体与握把的夹角设置在110度左右，握把处做了贴合手掌弧度的曲面过渡，长时间握持施力时不会出现硌手、手腕过度弯折的问题，整体重心落在握把支撑范围内，举持作业时不易出现前端下坠的疲劳感。出胶控制扳机采用了杠杆式结构设计，扳机与枪身内部的推胶机构做了联动匹配，扣动扳机的行程与胶棒推进量呈线性对应，作业人员可以通过扣动扳机的幅度精准控制出胶量，避免出胶过多溢胶污染工件，或是出胶不足导致粘接强度不够的问题，扳机表面做了防滑的纹理处理，即使手上沾有少量胶渍也不会出现打滑脱力的情况。枪头部分采用了锥形金属出胶嘴设计，出胶嘴的内径控制在2mm左右，既可以满足常规大面积涂胶的流量需求，也能对准狭小缝隙完成精准点胶作业，出胶嘴与枪身的连接位置做了耐高温的隔热衬套，避免枪身塑料壳体长期受高温加热出现变形老化的问题。枪身前端设置了金属支撑支架，在作业间隙放置胶枪时，可以支撑枪身让高温出胶嘴朝下悬空，不会接触到工作台面造成烫损或是胶液滴落污染台面，支架采用弹性钢丝弯折成型，收纳时可以贴合枪身侧面，不会额外占用存放空间。枪身外壳的分体式结构采用螺丝紧固连接，外壳上预留的螺丝孔位做了沉台设计，螺丝装配后不会突出外壳表面影响握持手感，外壳表面的竖向防滑槽既可以提升手持时的摩擦力，也能在结构上增强壳体的刚性，减少塑料壳体长期受温后的形变概率。内部的加热模块与推胶通道做了同轴度匹配设计，胶棒进入加热腔后可以均匀受热熔融，不会出现局部受热不充分导致胶棒卡顿、出胶断续的问题，加热腔的外壁与外壳之间预留了足够的隔热间隙，避免外壳温度过高烫伤操作人员。整体外形尺寸控制在长度220mm、高度150mm左右，握把的握持直径设置在38mm，适配绝大多数成年人的手型尺寸，不管是流水线固定工位作业，还是外出上门维修携带，都不会因为体积过大造成携带、使用的不便，所有外露的结构边缘都做了圆角过渡处理，没有尖锐的棱角，避免操作过程中剐蹭划伤操作人员。
