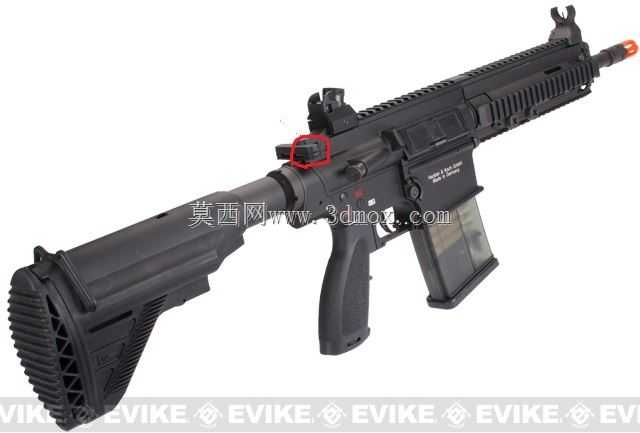

UMAREX HK417步枪充电手柄适配板件

该板件作为HK417系列枪械充电手柄的配套承载结构，主要应用于仿真训练器材、影视道具枪械以及合规民用娱乐射击设备的装配环节，承担充电手柄与枪身主体之间的连接定位、受力传导功能，在枪械模拟上膛操作、手柄复位动作过程中，能够抵消往复运动产生的侧向剪切力，避免手柄出现偏移卡滞问题。从结构设计逻辑来看，板件整体采用异形轮廓适配枪身对应位置的安装空间，一端设置两个同轴定位安装孔，用于通过紧固件将板件固定在枪身机匣侧方的预设安装位，孔位公差控制在装配间隙允许范围内，保证安装后无旷量；另一端做圆弧收边的凸起结构，刚好卡入充电手柄的滑动卡槽内，为手柄的前后滑动提供侧向支撑，同时板件中部做下沉式台阶设计，避让枪身内部的复进簧导杆、击针组件等相邻结构，避免装配后出现运动干涉。外形尺寸方面，板件整体长度适配HK417机匣侧方的安装区域宽度，厚度控制在不超出机匣外轮廓的范围内，安装后不会突出枪身表面影响握持手感，边缘全部做R角钝化处理，既消除加工锐边带来的装配划伤风险，也能减少往复滑动过程中对手柄接触面的磨损。设计过程中优先考虑受力分布特性，两个安装孔的位置选择在机匣材质强度最高的实体区域，避免长期受力后出现安装位开裂，板件与手柄接触的滑动面做平面度管控，保证手柄滑动时的顺畅度，同时在板件的非受力区域做局部减薄处理，在不降低结构强度的前提下控制整体重量，避免额外增加枪身前部配重影响握持平衡。实际装配场景中，该板件属于枪械操作组件的基础承载件，更换维护时只需拆卸两个固定紧固件即可完成拆装，不需要调整其他相邻组件的位置，能够适配同系列不同批次的充电手柄配件，在模拟训练器材的高频次操作场景下，板件的结构强度能够承受上万次往复推拉操作的受力载荷，不会出现变形、断裂问题，同时板件的黑色表面处理工艺与枪身整体外观保持一致，装配后无明显色差，满足道具类器材的外观还原要求。
