0.40口径巴拉枪弹结构三维建模

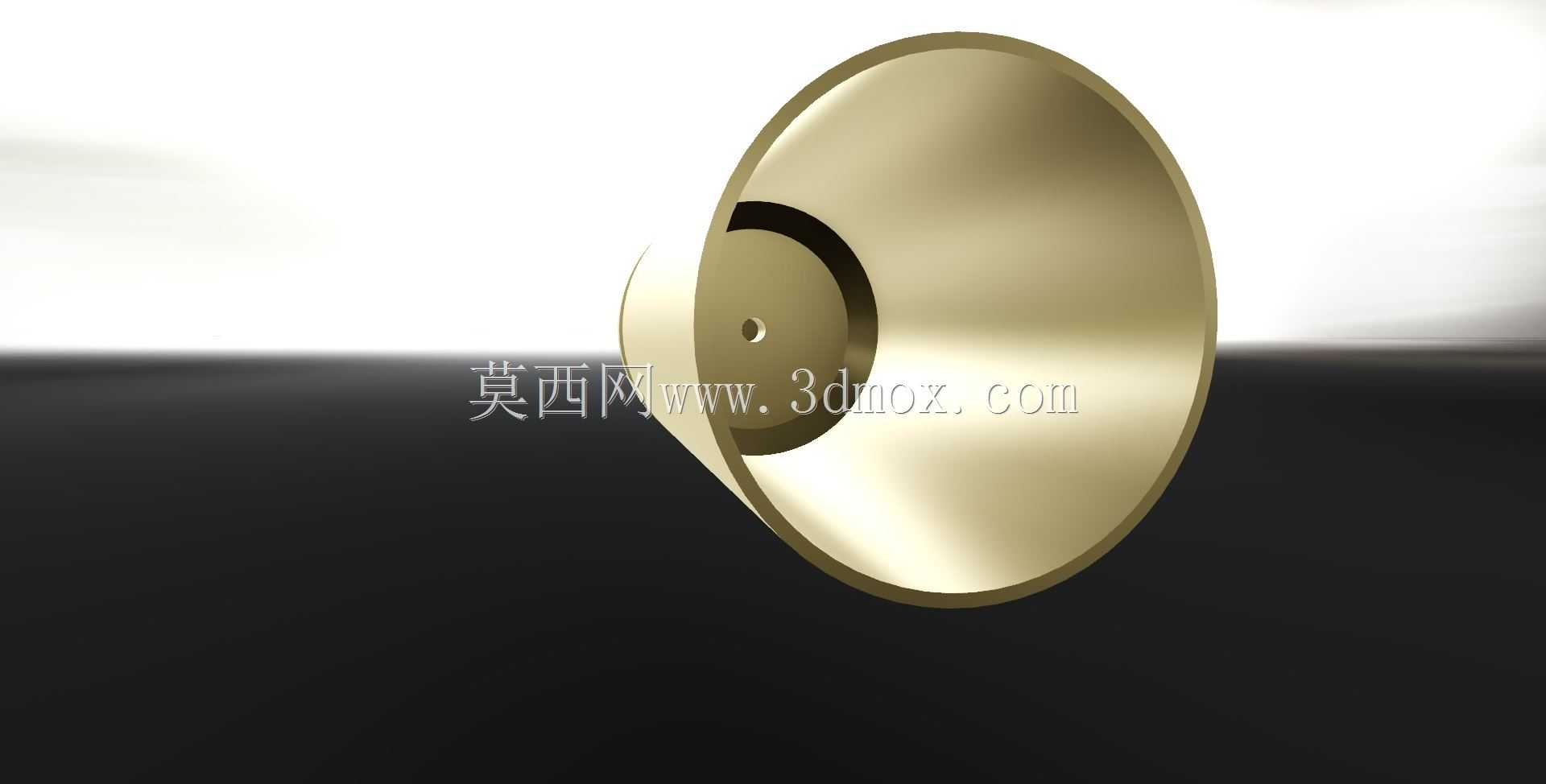

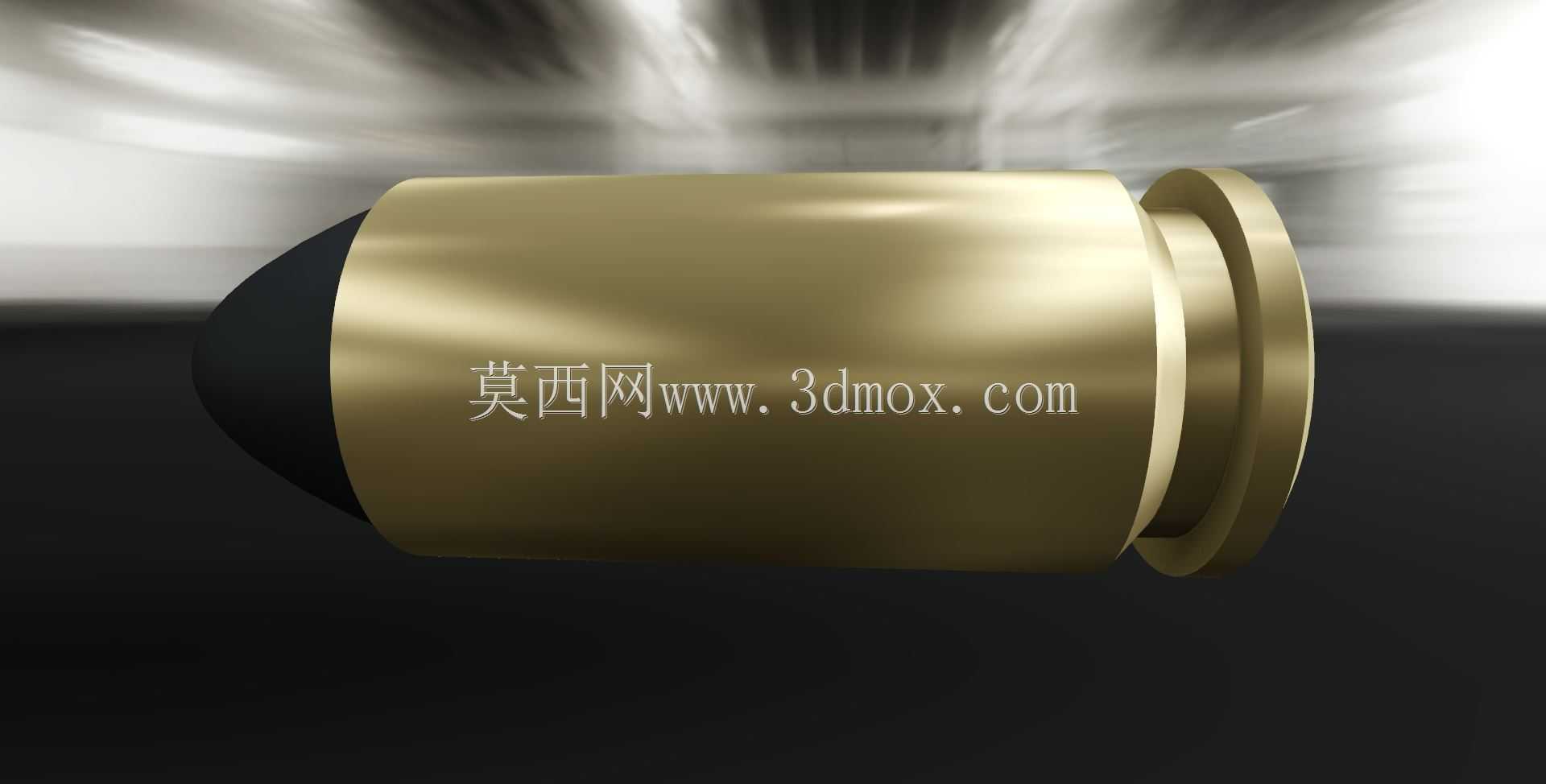

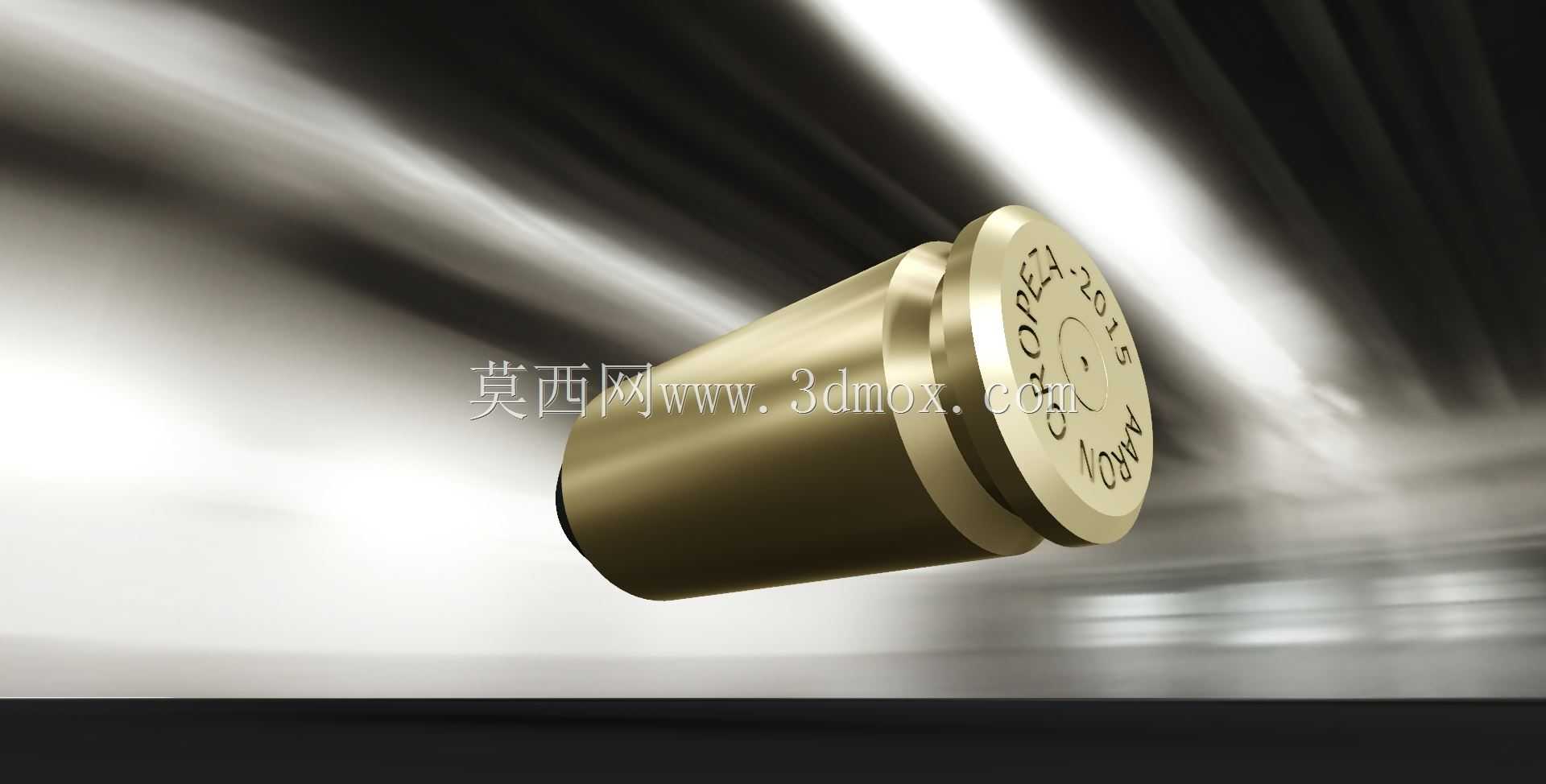

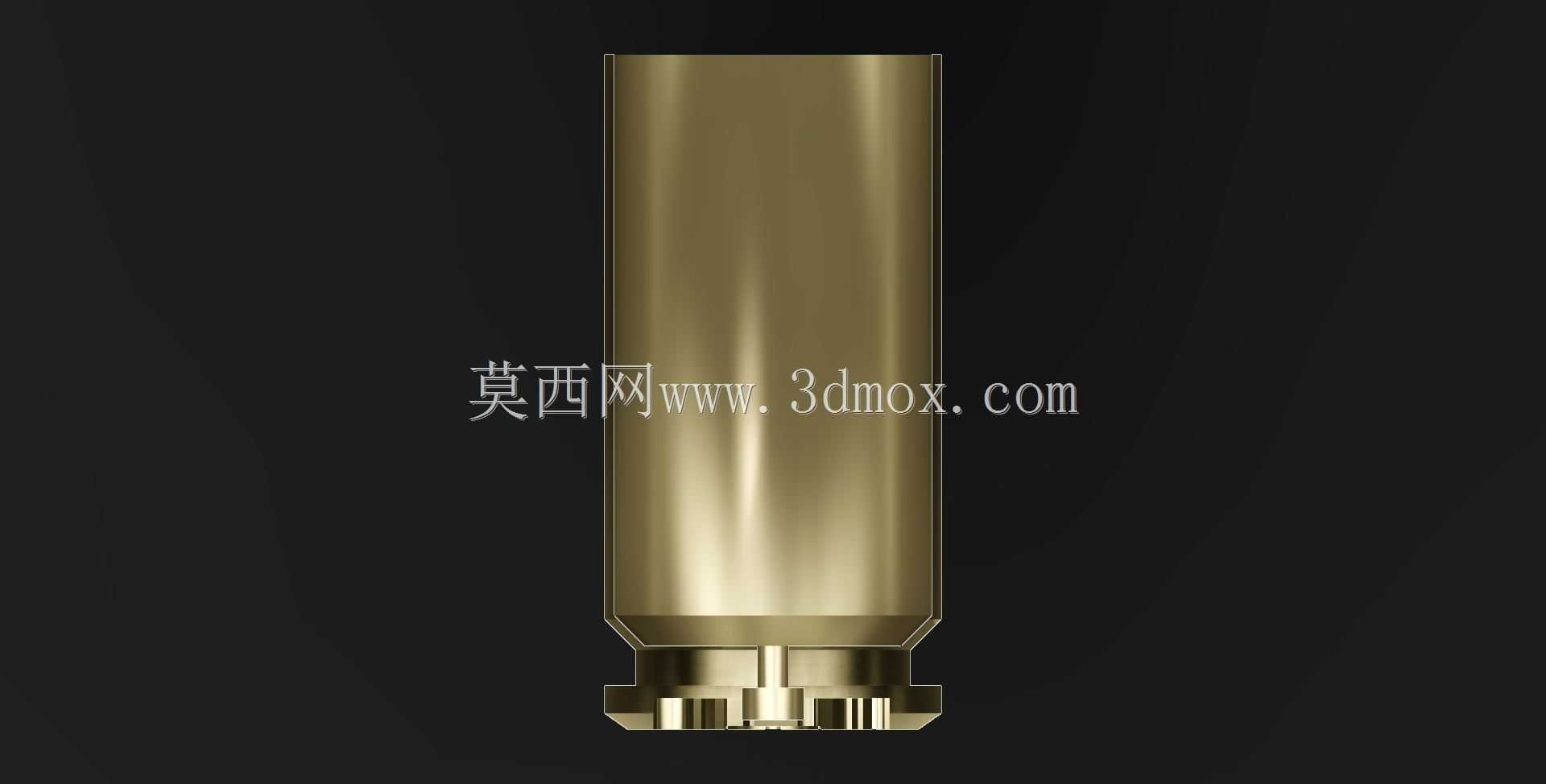

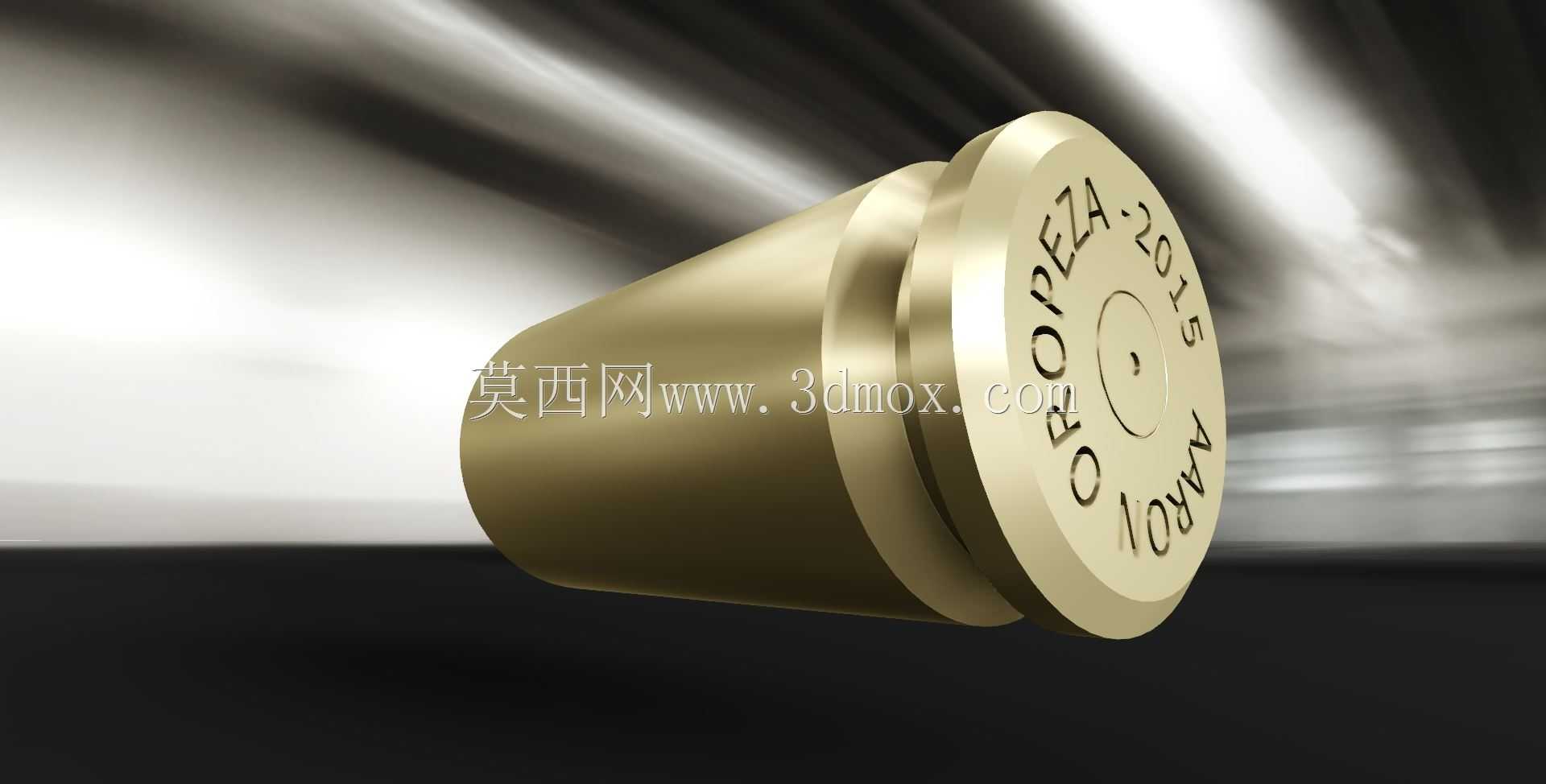

本次建模的0.40口径巴拉枪弹，核心应用场景覆盖轻武器结构教学、弹道仿真验证、战术装备模拟训练等多个领域，在轻武器研发环节中，这类等比例枪弹模型可用于供弹机构可靠性测试，无需动用实弹即可完成弹匣进弹坡角度匹配、抽壳钩行程适配、击针打击底火行程校验等核心结构验证工作，能大幅降低实弹测试的安全风险与物料损耗。从结构设计逻辑来看，建模过程完全遵循制式枪弹的实际装配关系拆分独立特征：弹壳部分采用带微小锥度的回转体结构，壳体壁厚从口部到底部逐步递增，既保证发射时膛内承压的结构强度，也兼顾抽壳时的弹性变形余量，弹壳口部做了内收收口处理，与弹头尾部的圆柱段形成过盈配合，保证日常存储时弹头不会松动脱落，同时在击发后能让弹头顺利脱离弹壳嵌入膛线。弹头部分为钝头卵形结构，头部圆弧曲率经过优化，兼顾飞行过程中的气动稳定性与停止作用，弹头尾部的圆柱段直径与弹壳口部内径匹配，装配后同轴度公差控制在0.02mm以内，避免出膛时出现偏航影响射击精度。弹壳底部的底火室为独立凹腔结构，边缘设置了抽壳钩卡槽，卡槽的深度与倒角完全匹配制式手枪抽壳钩的尺寸参数，底火室底部的传火孔做了中心定位处理，保证击发时发射药能被均匀引燃。建模时严格控制各部分的外形尺寸与安装边界，全弹总长、弹壳最大直径、底缘直径、弹头弧形部长度等核心参数均与实物保持一致，可直接导入供弹具、弹膛等配套结构的装配环境中做干涉检查，不需要额外调整尺寸比例。模型的细节特征还原了弹壳底部的压印标识区域，该区域为平面结构，可用于后续添加生产标识、口径标注等内容，弹壳外表面做了光滑回转面处理，没有多余的凸起特征，保证供弹过程中不会出现卡滞问题。从实际使用角度出发，该模型可拆分出弹头、弹壳、底火三个独立零件，方便在结构教学中演示枪弹的装配关系与击发工作原理，也可用于虚拟射击场景中的弹药可视化展示，在影视特效、战术模拟类内容制作中也能作为高精度道具模型使用。建模过程中对各零件的配合公差做了对应设置，弹壳与弹头的配合面、底火与底火室的配合面均保留了合理的装配间隙，符合实际生产中的工艺要求，避免出现虚拟装配时的过盈报错问题。
