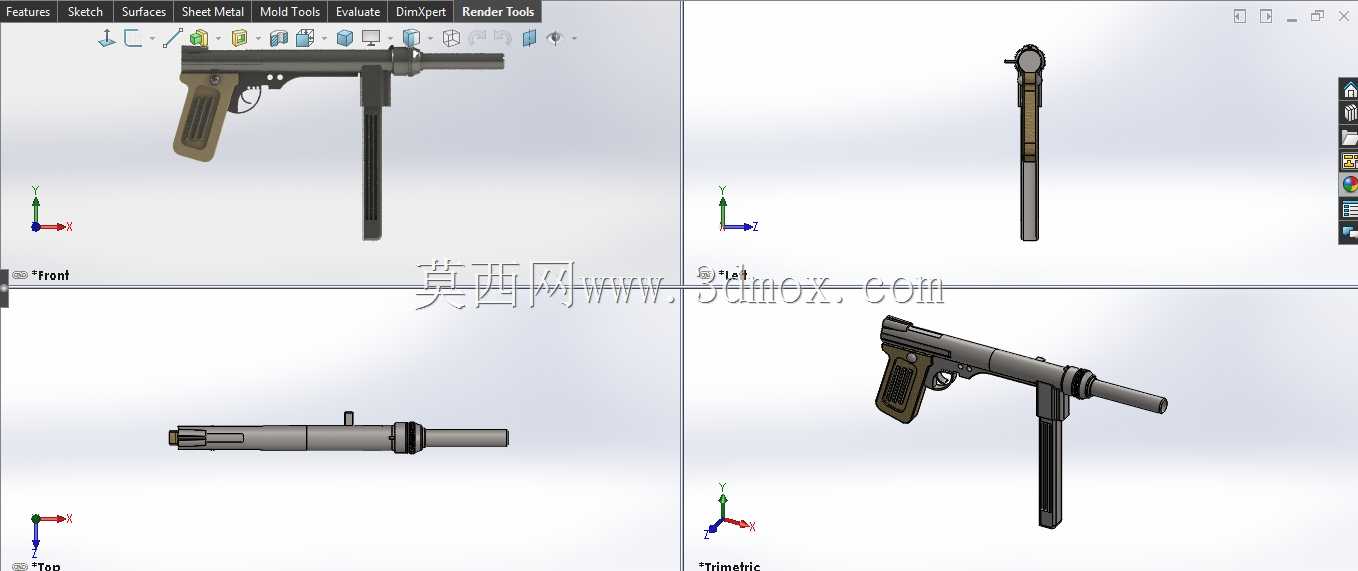

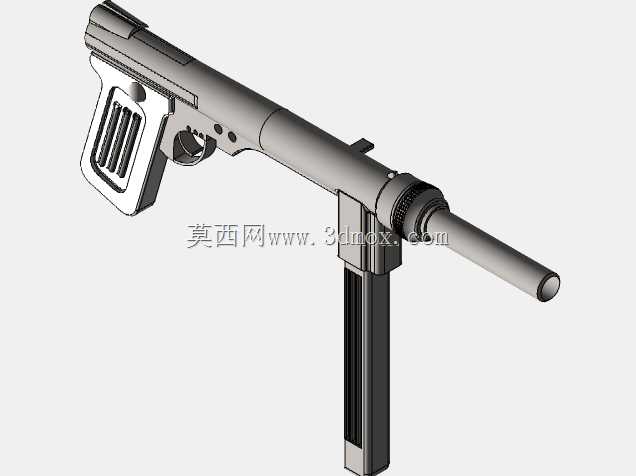

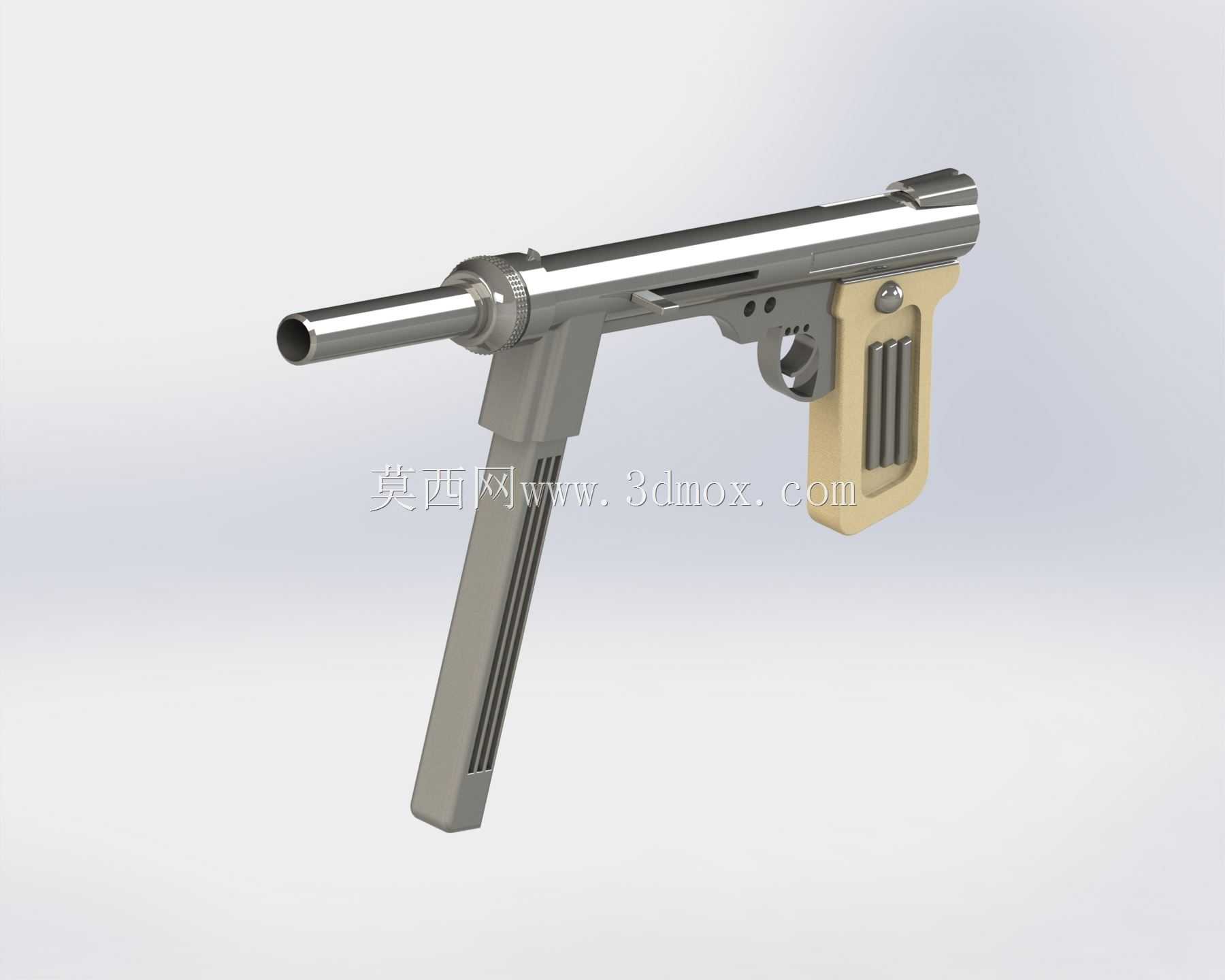

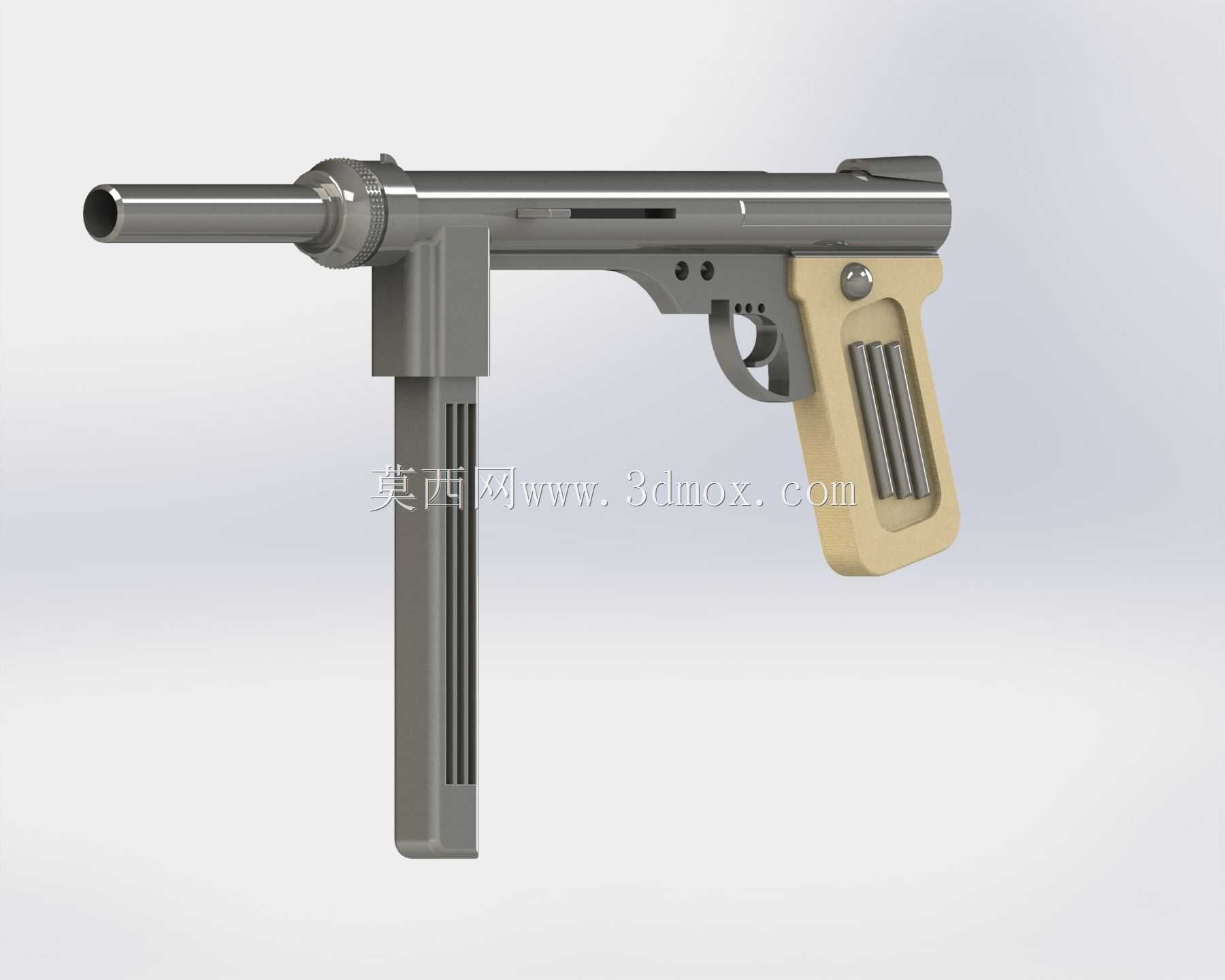

简易冲锋枪类轻武器三维结构设计

本次呈现的轻武器结构设计，面向轻武器原理演示、战术装备仿真推演、影视道具结构还原等场景搭建，核心围绕自由枪机式自动原理完成整体布局，兼顾结构合理性与外观辨识度。从实际用途出发，该结构可用于高校机械专业自动武器原理教学的具象化演示，帮助学习者理解往复式自动机的运动逻辑，也可作为战术模拟训练场景的道具结构参考，或是文创类仿真藏品的结构设计蓝本。功能特性层面，整体采用开膛待击的基础逻辑设计，枪管与机匣采用同轴刚性连接，枪管尾部延伸段直接作为枪机运动的导引轨道，省去额外的枪机框导杆结构，大幅压缩机匣内部的冗余空间；握把组件采用分体式设计，握持段包覆工程塑料材质的护片，护片内侧预留减重空腔，同时在握把内部集成了复进簧的导向安装位，将传统布置在机匣尾部的复进簧下移至握把区域，有效缩短了武器的整体长度，适配狭小空间内的操作需求。供弹结构采用垂直安装的盒式弹匣，弹匣插口直接开设在机匣下方靠前位置，弹匣卡笋集成在扳机护圈前侧，射手更换弹匣时可直接用扣动扳机的手指触碰卡笋完成拆卸，操作动线更短；发射机构采用单连发可选的设计思路，快慢机拨杆布置在机匣左侧、握把上方位置，射手握持时无需大幅移动手部即可切换发射模式。设计思路上，整体摒弃了传统冲锋枪大量采用冲压铆接的复杂壳体结构，机匣主体采用整块金属坯料切削加工的思路设计，外表面仅保留必要的开槽与减重孔，既降低了小批量试制时的工艺难度，也提升了结构整体的抗形变能力；枪管前端未设置额外的膛口装置，保持圆柱状的简洁外形，准星直接集成在枪管前端的环形基座上，照门采用固定缺口式设计，布置在机匣尾部上方，省去可调式表尺的复杂结构，适配近距离作战的瞄准需求。外形尺寸与安装边界方面，整体长度控制在550毫米区间，枪管长度约200毫米，不含弹匣时的整体高度控制在160毫米，安装弹匣后的总高度约260毫米，机匣最大外径为32毫米，握持段的宽度为28毫米，贴合普通成年人的手掌握持尺寸；各运动部件的安装间隙控制在0.15-0.2毫米区间，枪机往复行程为85毫米，确保自动循环过程中不会出现运动卡滞，扳机的转动行程为8毫米，扳机力设置在25牛左右，兼顾操作安全性与射击手感；弹匣与机匣的配合面采用1:50的锥度设计，插入时可自动导正，安装到位后卡笋的锁止深度为2.5毫米，避免射击过程中出现弹匣脱落的问题。
