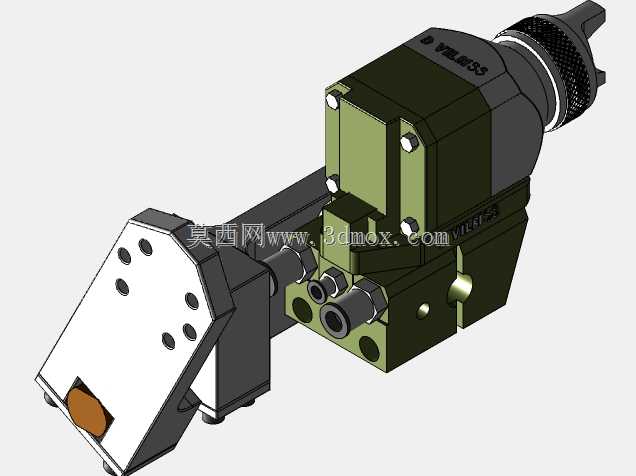

机械臂搭载用DeVilbiss自动喷漆枪结构

这款适配机械臂安装的自动喷漆枪，是自动化涂装产线里执行漆面喷涂作业的核心末端执行部件，常见于汽车零部件表面涂装、五金件静电喷塑、木器家具自动化喷涂、塑胶外壳UV漆涂布等量产涂装场景，替代人工持枪手完成高重复性、高一致性的喷涂作业，能有效规避人工喷涂带来的膜厚不均、漆雾吸入职业伤害、轨迹一致性差等问题。从结构设计逻辑来看，这款喷枪采用模块化集成布局，将漆料输入通道、雾化空气通路、控制气路接口集中布置在枪身侧下方，接口采用标准外螺纹快接形式，现场接装时无需额外定制转接件，可直接对接工厂现有涂装线的涂料供给管路与压缩空气管路，减少现场改造成本。枪身主体采用硬质阳极氧化铝合金材质加工，兼顾轻量化与耐溶剂腐蚀特性，长期接触油漆稀释剂、固化剂等化工介质也不会出现壳体锈蚀、漆面脱落污染工件的问题，重量控制在适配多数六轴工业机械臂末端负载阈值范围内，不会额外占用过多机械臂负载余量，避免影响机械臂高速运动时的轨迹精度。安装端采用带定位销孔的法兰式安装结构，安装板上预留的多个通孔可适配不同规格机械臂末端的安装孔距，安装时定位销先卡入机械臂法兰的定位槽完成初定位，再穿入紧固螺栓锁死，能保证喷枪与机械臂末端的同轴度误差控制在极小范围内，避免高速运行时喷枪出现晃动偏移。枪头部分的雾化组件采用可调式结构，可通过尾部的调节旋钮改变雾化空气压力与漆料喷出流量，适配不同粘度的涂料喷涂需求，从低粘度的水性漆到高粘度的油性面漆都能通过参数调整实现均匀雾化，扇形喷幅的宽度也可通过侧方的调节旋钮进行微调，满足不同幅面工件的喷涂覆盖要求。气路控制部分采用内置活塞式启闭结构，响应速度快，接收到机械臂输出的喷涂触发信号后可在毫秒级完成枪针启闭，精准控制喷涂起止位置，减少过喷带来的涂料浪费与工件边缘积漆问题。枪身的流体通道内壁做了镜面抛光处理，减少漆料残留，换色清洗时只需通入少量清洗溶剂即可完成通道清洁，缩短多色喷涂时的换色准备时间，适配柔性化产线多品种小批量的生产需求。整体外形轮廓做了倒角处理，没有突出的尖锐结构，机械臂带动喷枪在工装夹具间隙内走位时，不会剐蹭到工件或者周边的防护设施，运动边界适配多数常规涂装工位的空间尺寸，无需额外扩大工位防护区间。
