彩色拼装木质玩具手枪结构设计

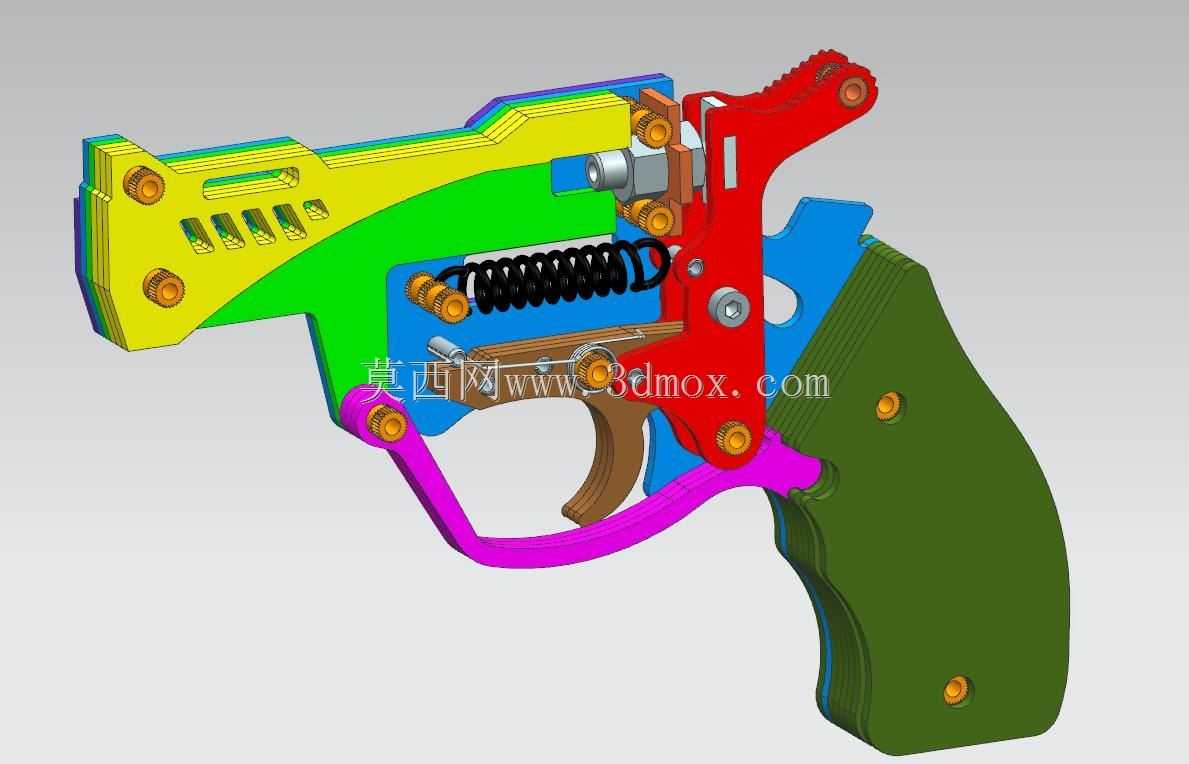

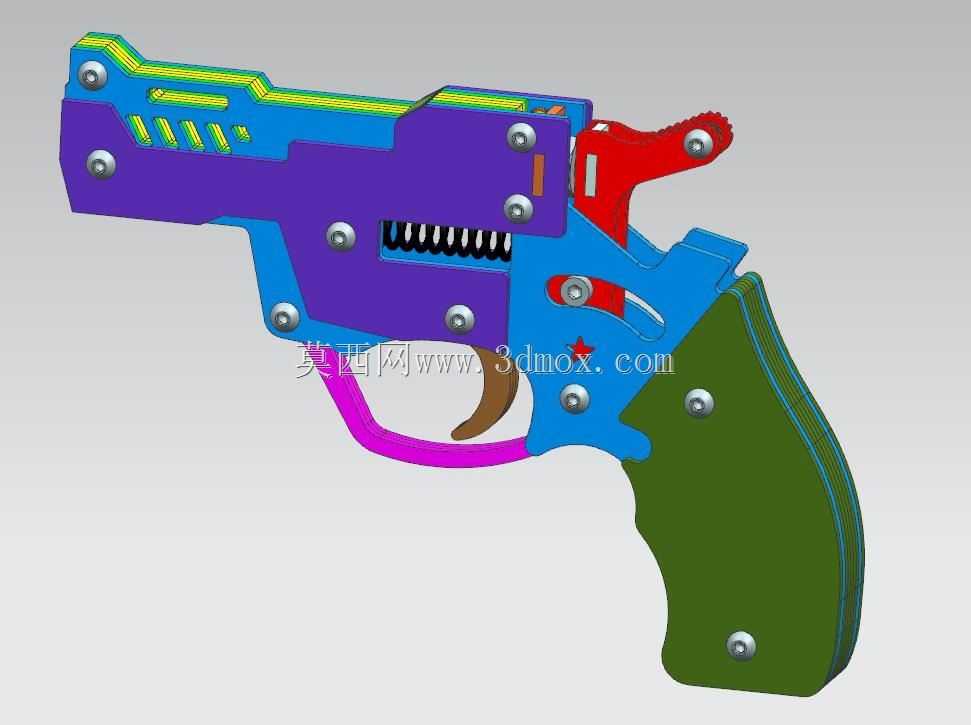

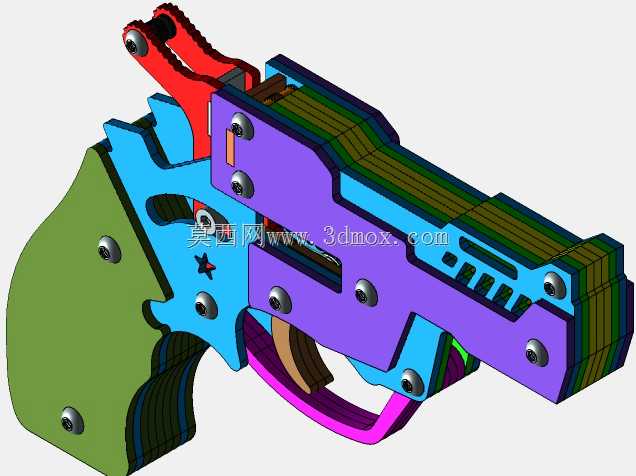

这款拼装式木质玩具手枪，面向低龄儿童益智玩乐场景设计，整体采用多色板材拼接结构，所有部件通过螺丝紧固件完成装配，无需额外粘接工序，既可以作为儿童动手拼装的益智载体，也可作为手工劳作课程的实操教具。从结构设计逻辑来看，整体参照转轮手枪的经典外形做了童趣化简化，枪身主体拆分出紫色机匣、蓝色扳机护圈与枪身侧盖、绿色握把片、红色击锤、紫色扳机护圈饰件、棕色扳机等独立板材零件，每个零件的拼接位置都预留了对应螺丝过孔，装配时仅需按照零件对位关系逐片叠合锁紧，即可完成整枪组装，装配容错率高，适合6-12岁年龄段儿童独立操作。功能设计上，该玩具不具备发射能力，仅还原了手枪的外形特征与击锤扳动的可动结构，击锤通过转轴与枪身连接，可绕轴完成扳起、释放的往复动作，扳机与击锤之间预留了联动避让间隙，扣动扳机时可带动击锤完成模拟击发的动作反馈，既满足了儿童对枪械玩具的玩乐需求，也从结构根源上消除了发射类玩具的安全隐患。尺寸边界方面，整枪装配完成后整体长度控制在180mm左右，握把最大宽度35mm，握持位置贴合儿童手掌尺寸，握把片做了圆弧修边处理，所有外露板材边缘都做了圆角倒角，避免尖锐边角划伤使用者。设计过程中针对板材拼接的公差配合做了优化，所有拼接凸台与凹槽的配合间隙控制在0.2mm以内，既保证零件拼装时的对位顺畅，也避免装配后出现零件松垮晃动的问题，螺丝沉孔深度与板材厚度匹配，锁紧后螺丝头完全沉入沉孔内，不会出现凸起刮手的情况。零件分色设计兼顾了辨识度与美观度，不同功能部件采用差异化色彩区分，儿童拼装时可以通过颜色快速识别对应零件，降低拼装难度，同时多彩的外观也更符合儿童玩具的视觉偏好。整体结构没有易脱落的小尺寸零件，所有部件装配后都通过螺丝锁紧，避免儿童误食小零件的风险，板材选用常规多层胶合板即可加工，加工时仅需通过激光切割即可完成所有零件的下料，无需复杂的机加工工序，生产成本可控，适合批量生产作为儿童益智玩具、校园手工教具使用。
