工业级电阻焊枪精密结构设计

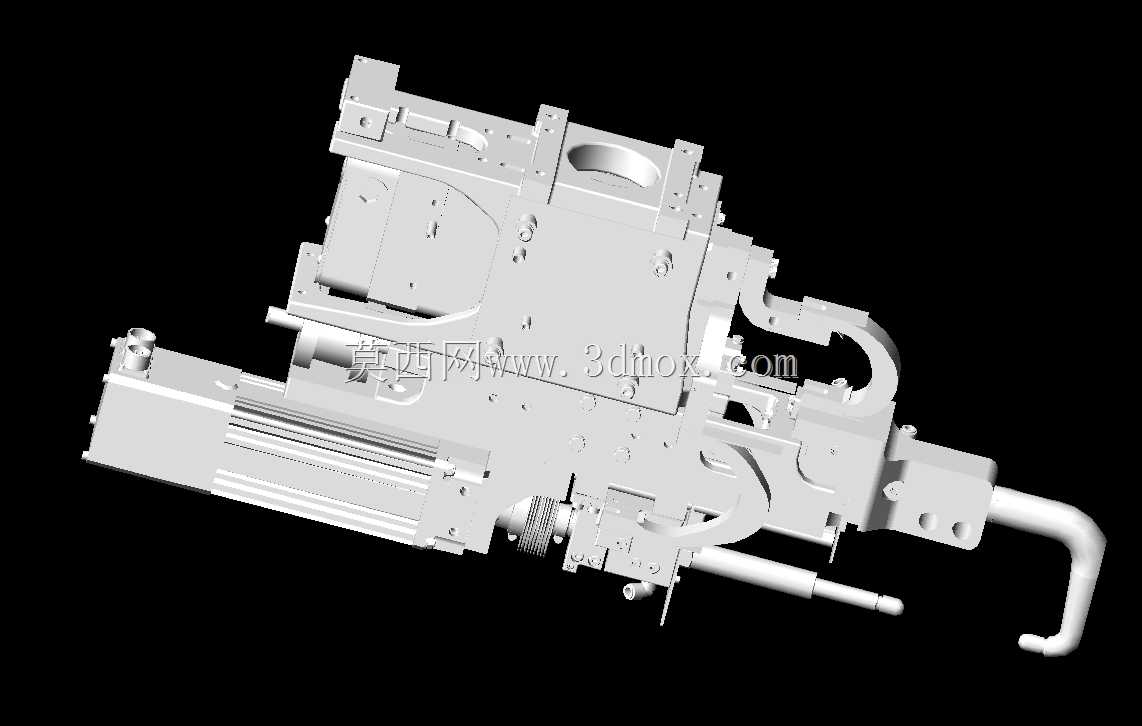

这款电阻焊枪的结构设计完全围绕厚钢板搭接焊接的实际工况展开，在汽车白车身焊装、钢结构件拼接、五金冲压件组焊的产线场景中，这类焊枪是工位上的核心执行部件，需要匹配不同臂长的作业需求，适配固定工位安装或者机器人末端搭载的不同使用模式。从结构布局来看，整体采用模块化的集成设计，将加压驱动单元、电极臂组件、导电回路、冷却通路全部整合在紧凑的枪体框架内，没有多余的外凸结构，能够深入狭窄的焊接工位完成作业，避免和工件周边的工装夹具产生干涉。设计过程中优先考虑了加压行程的稳定性，驱动端的直线运动结构搭配导向副，能够保证电极在接触工件表面时保持垂直施压，不会出现偏斜导致的焊点虚焊、压痕过深的问题，电极臂的抗弯截面经过反复校核，在最大加压载荷下的形变量控制在工艺允许范围内，保证焊点的熔核尺寸稳定一致。导电回路的连接面都做了贴合度优化，减少接触电阻带来的异常发热，同时预留了标准的冷却介质通路接口，能够在连续焊接作业时带走电极和导电部件的热量，避免高温导致的电极过快损耗、枪体密封件老化失效的问题。安装边界上，枪体的驱动端预留了标准的连接法兰接口，既可以固定在专用的焊接支架上用于定点人工焊接作业，也可以匹配工业机器人的末端安装尺寸，适配自动化焊装线的快速换枪需求，电极臂的伸出长度和电极头的安装接口都采用通用化设计，现场维护时可以快速更换不同长度的臂体或者不同端面形状的电极头，不需要对枪体主体结构做拆解调整。整体的管线排布全部内嵌在枪体的结构槽内，外接的动力、冷却、控制管线都从枪体尾端的集成接头引出，避免作业过程中管线和工件、工装发生剐蹭磨损，提升长时间连续作业的可靠性。在实际使用场景中，这类焊枪可以覆盖0.8mm到4mm厚度低碳钢板的点焊作业，通过调整加压参数和焊接电流参数，能够适配不同镀层钢板、普通冷轧钢板的焊接工艺要求，枪体的握持或者安装位置做了重心配平，不管是人工手持操作还是机器人搭载运动，都不会出现重心偏置带来的操作费力或者机器人负载冗余的问题，结构上的易损件都设计了快拆结构，现场维护更换电极、修磨电极头的时候不需要复杂的工具，能够缩短工位的停机维护时间，匹配产线的连续生产节拍。
