消防作业用枪式消火栓结构设计

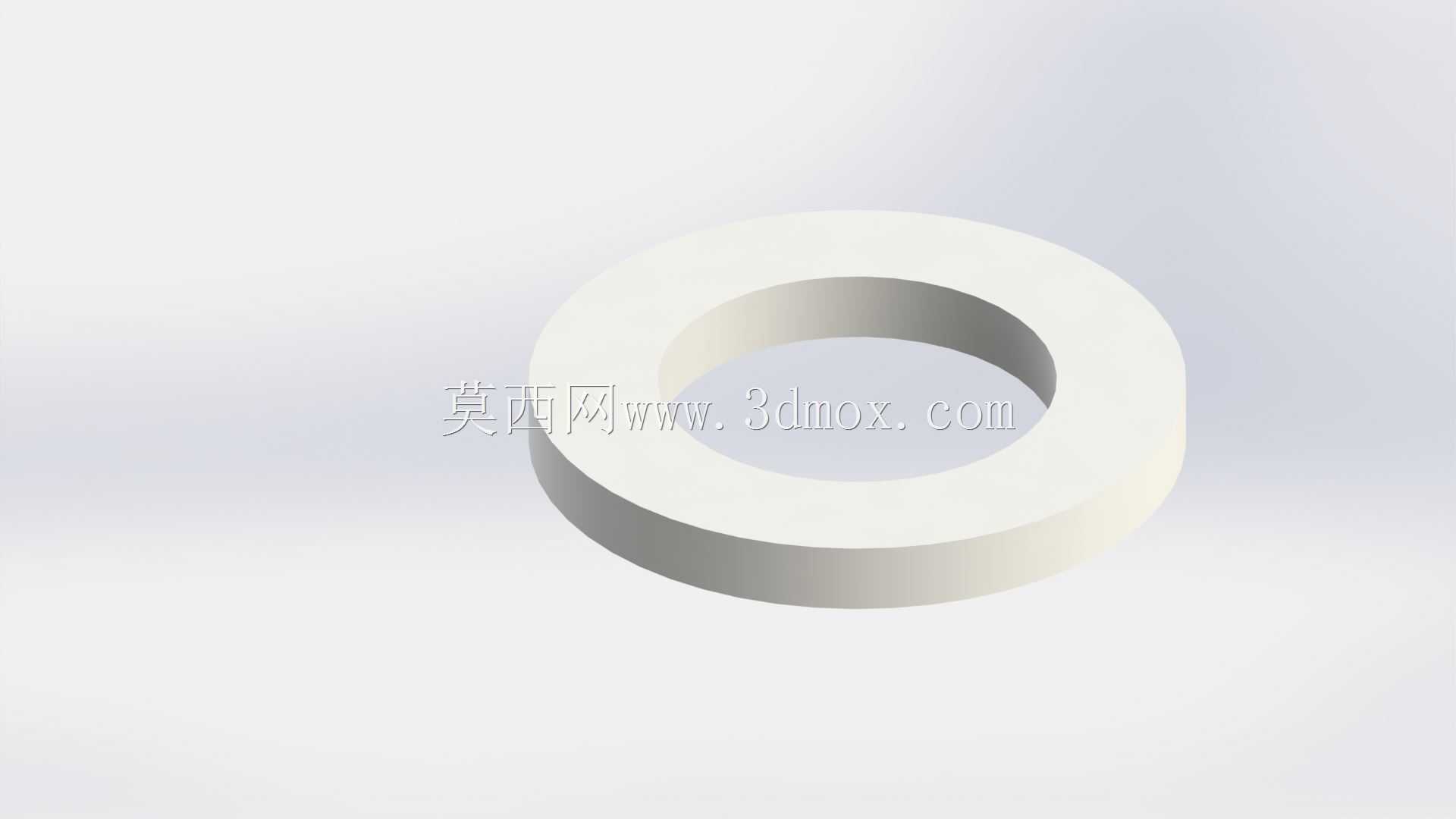

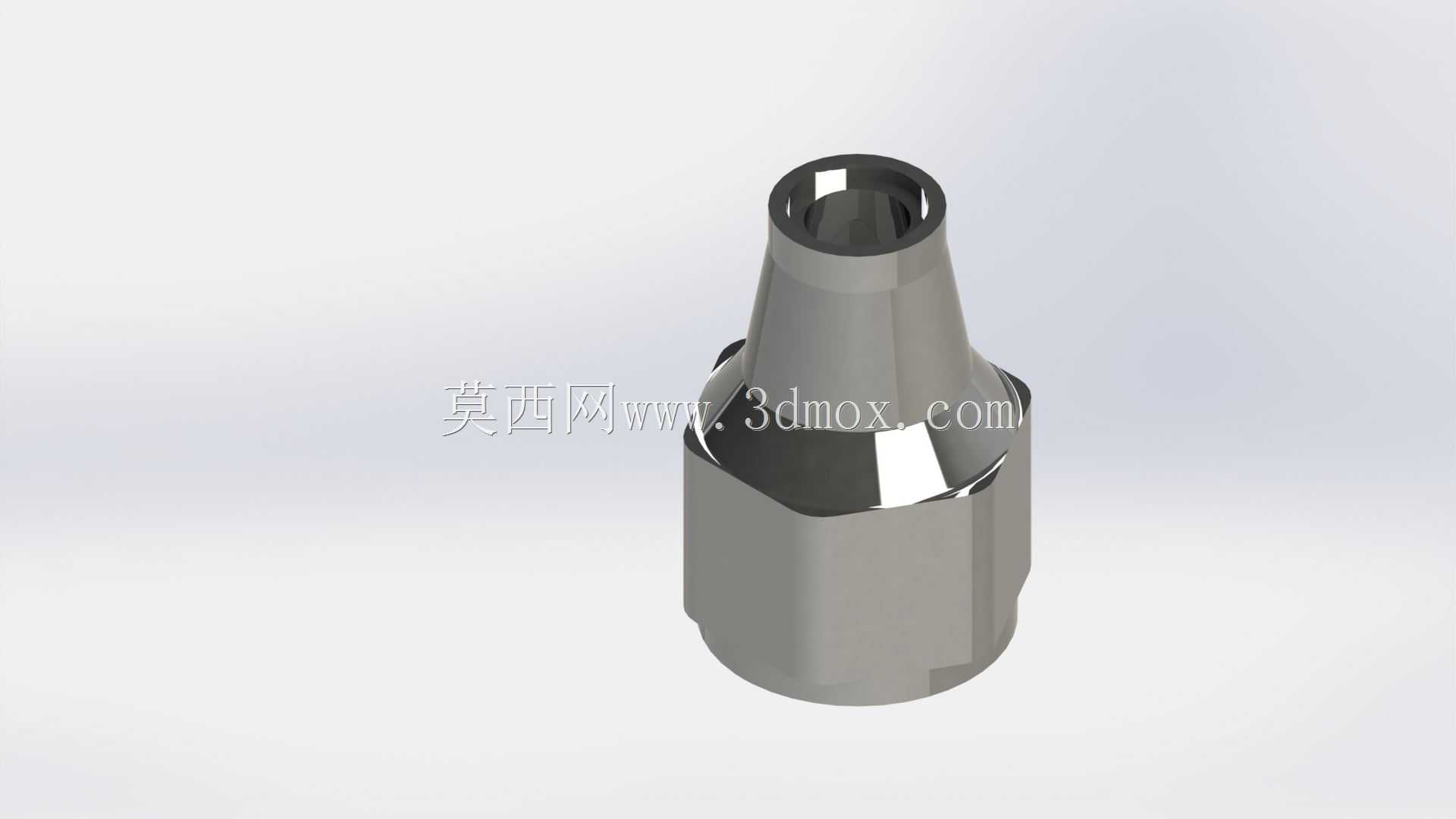

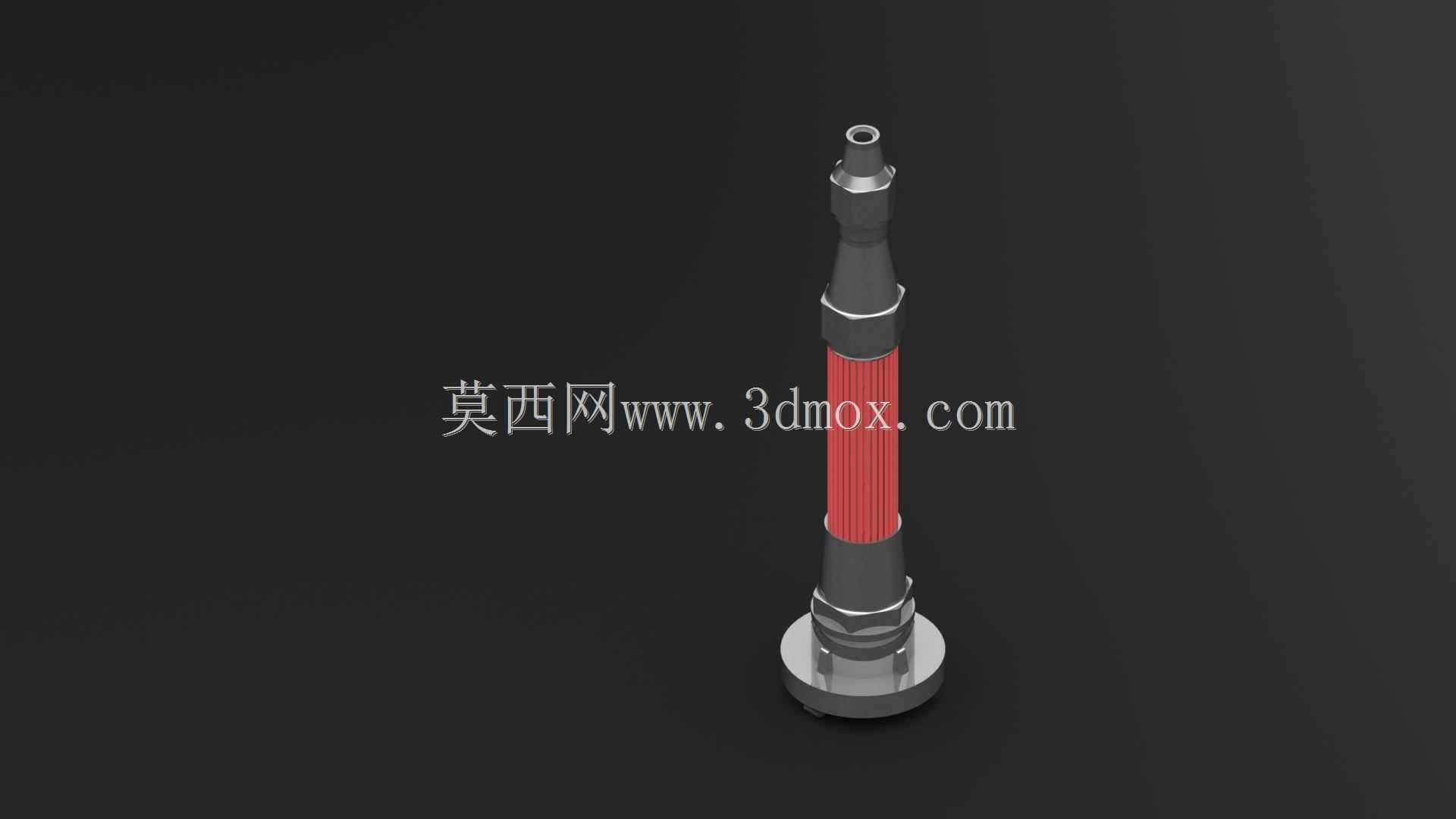

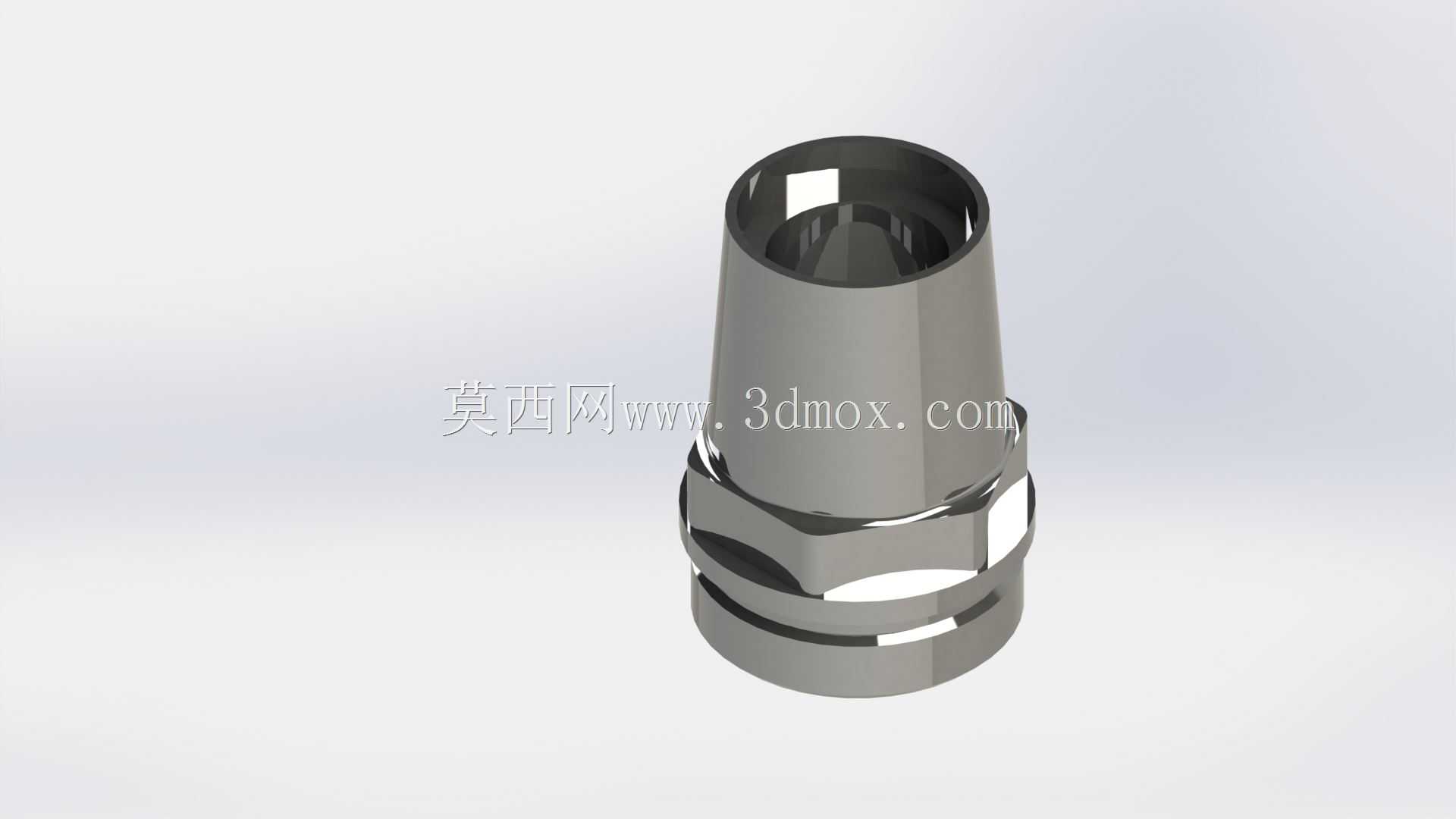

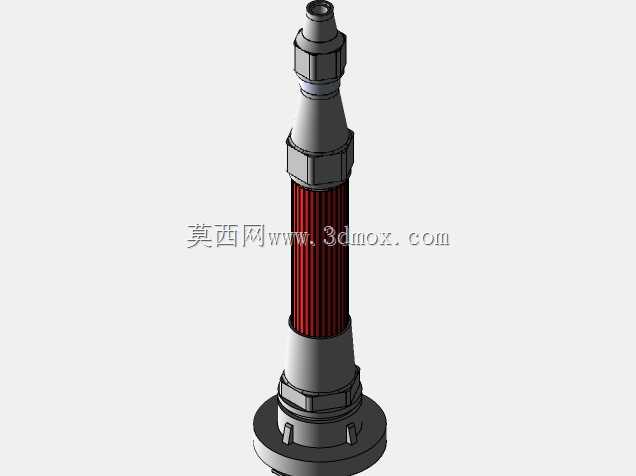

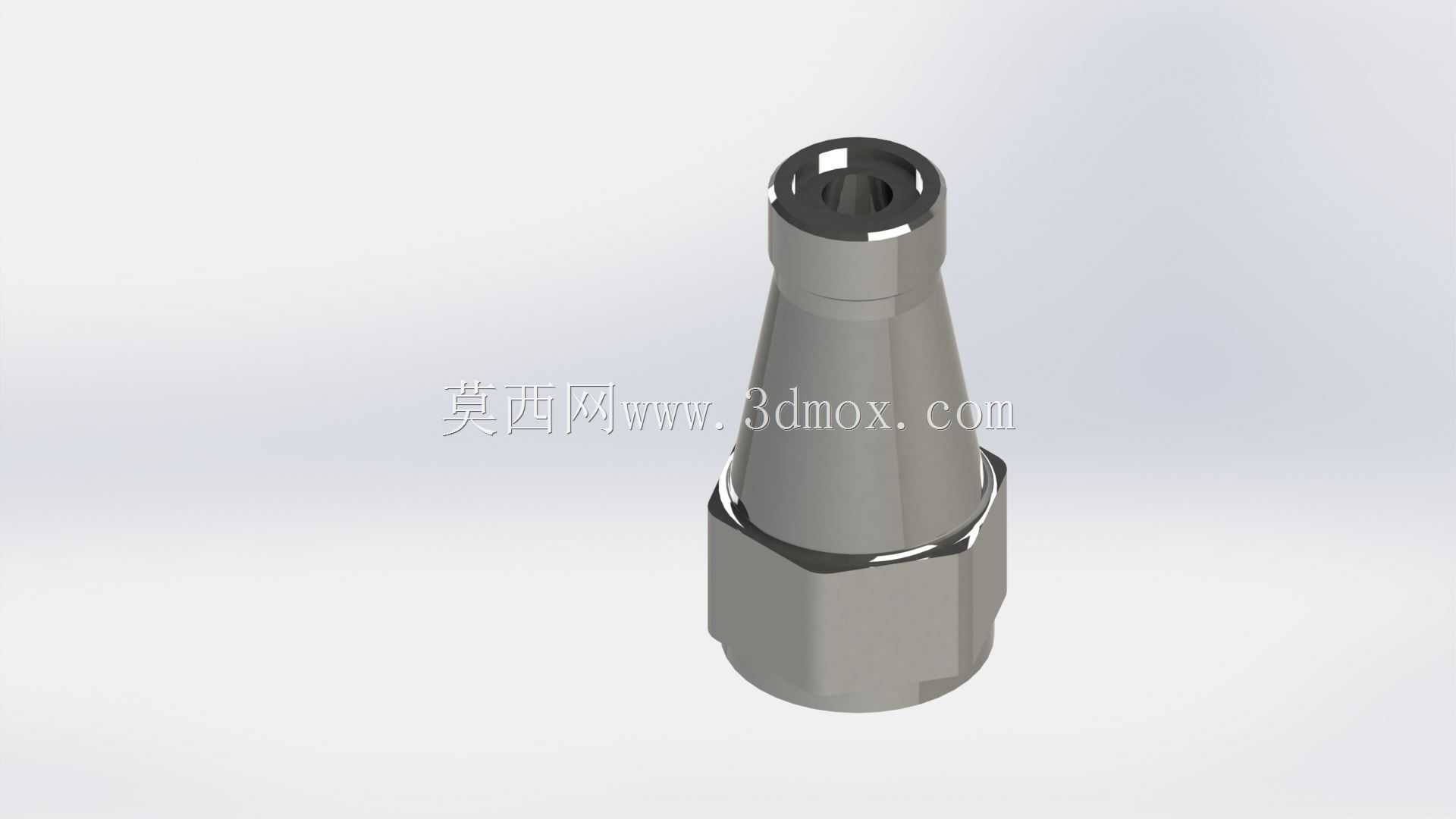

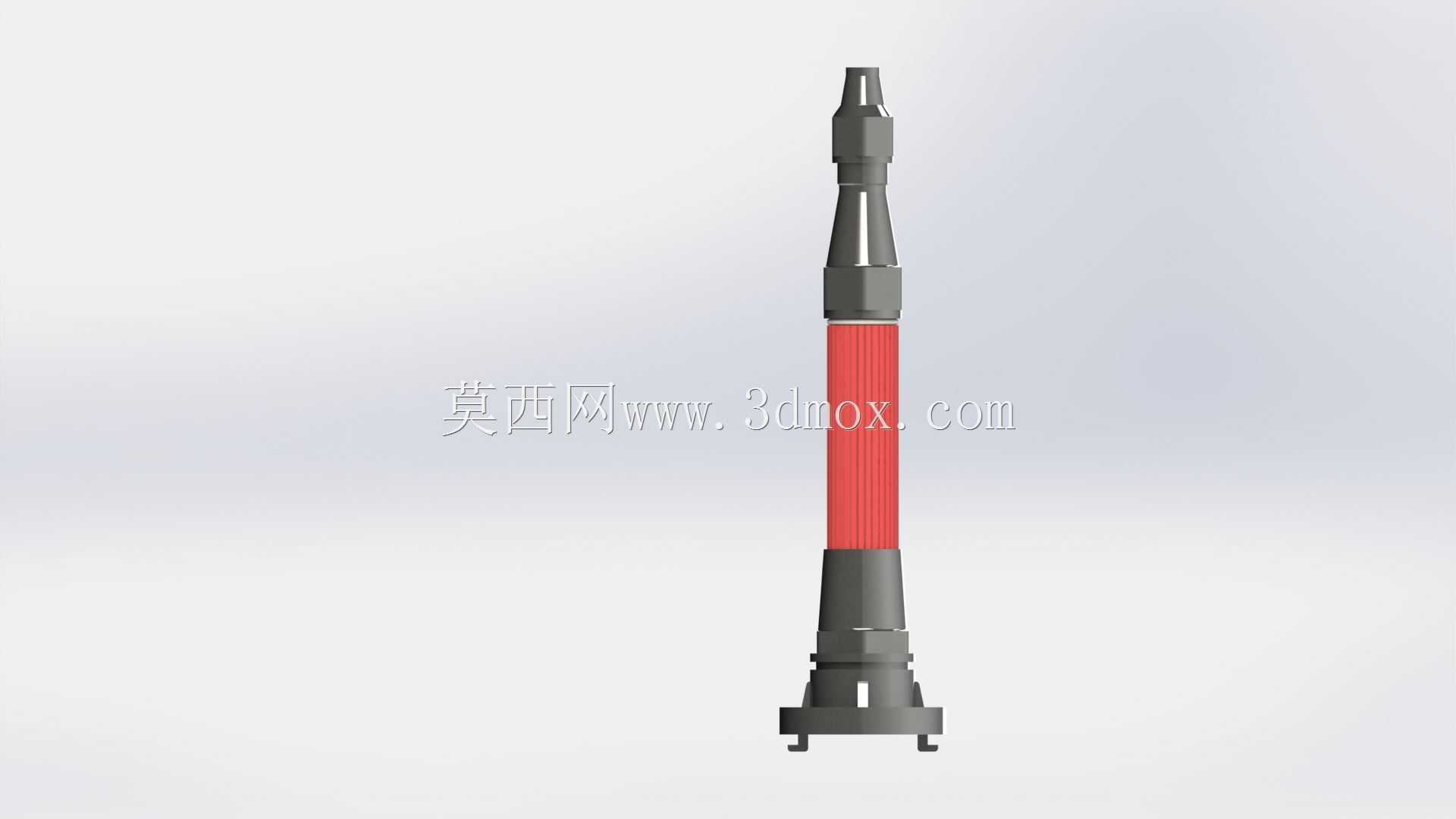

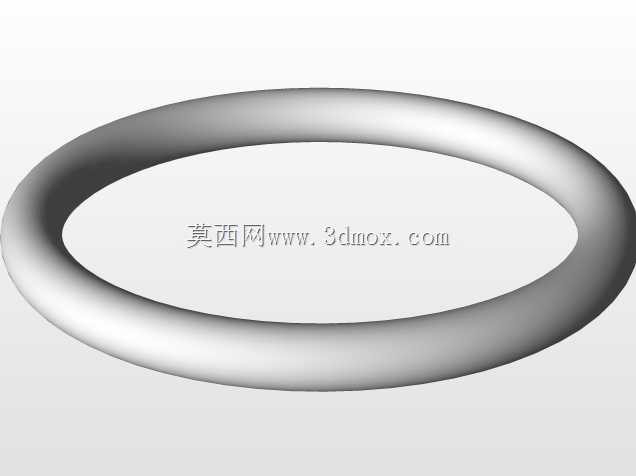

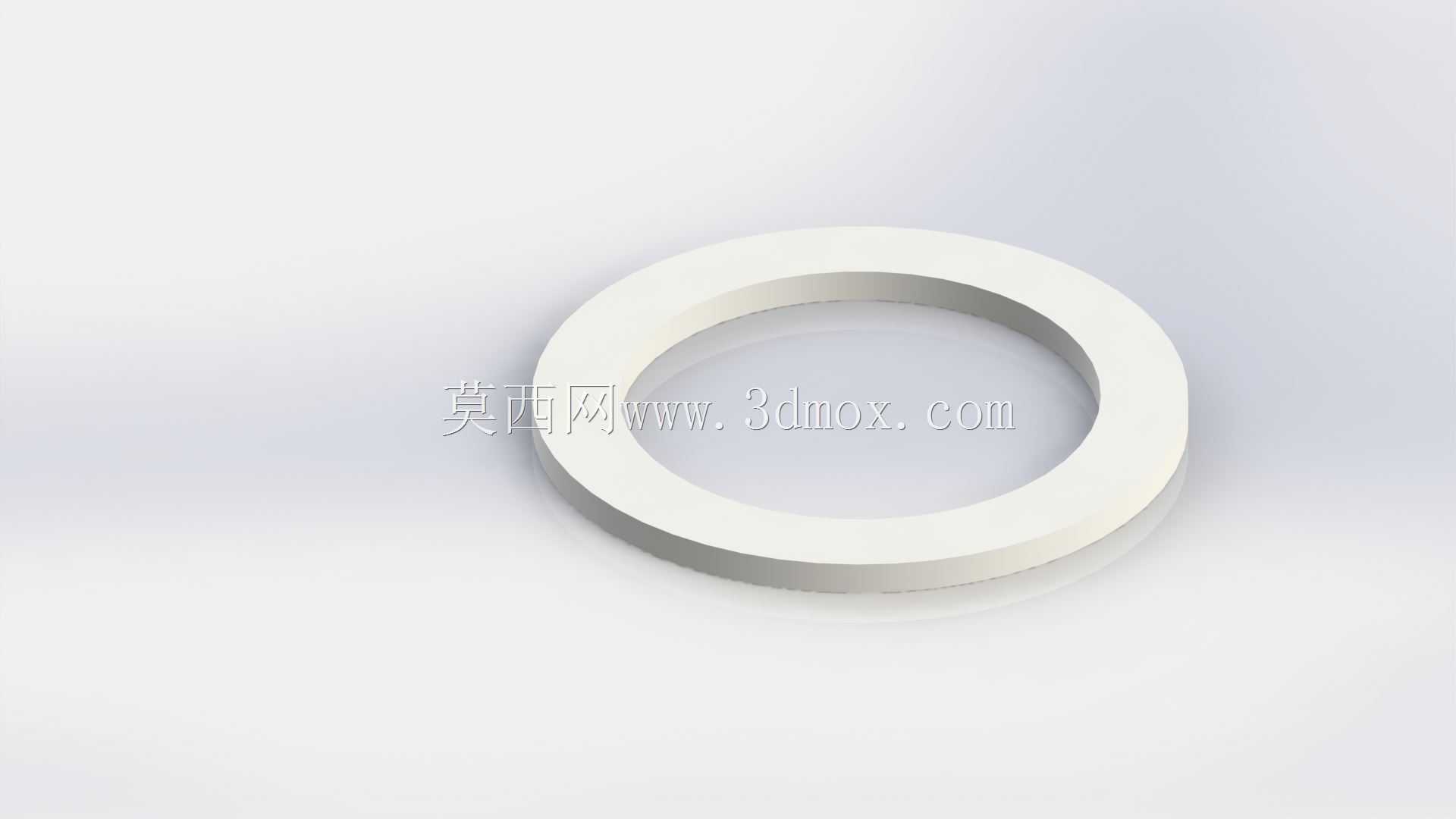

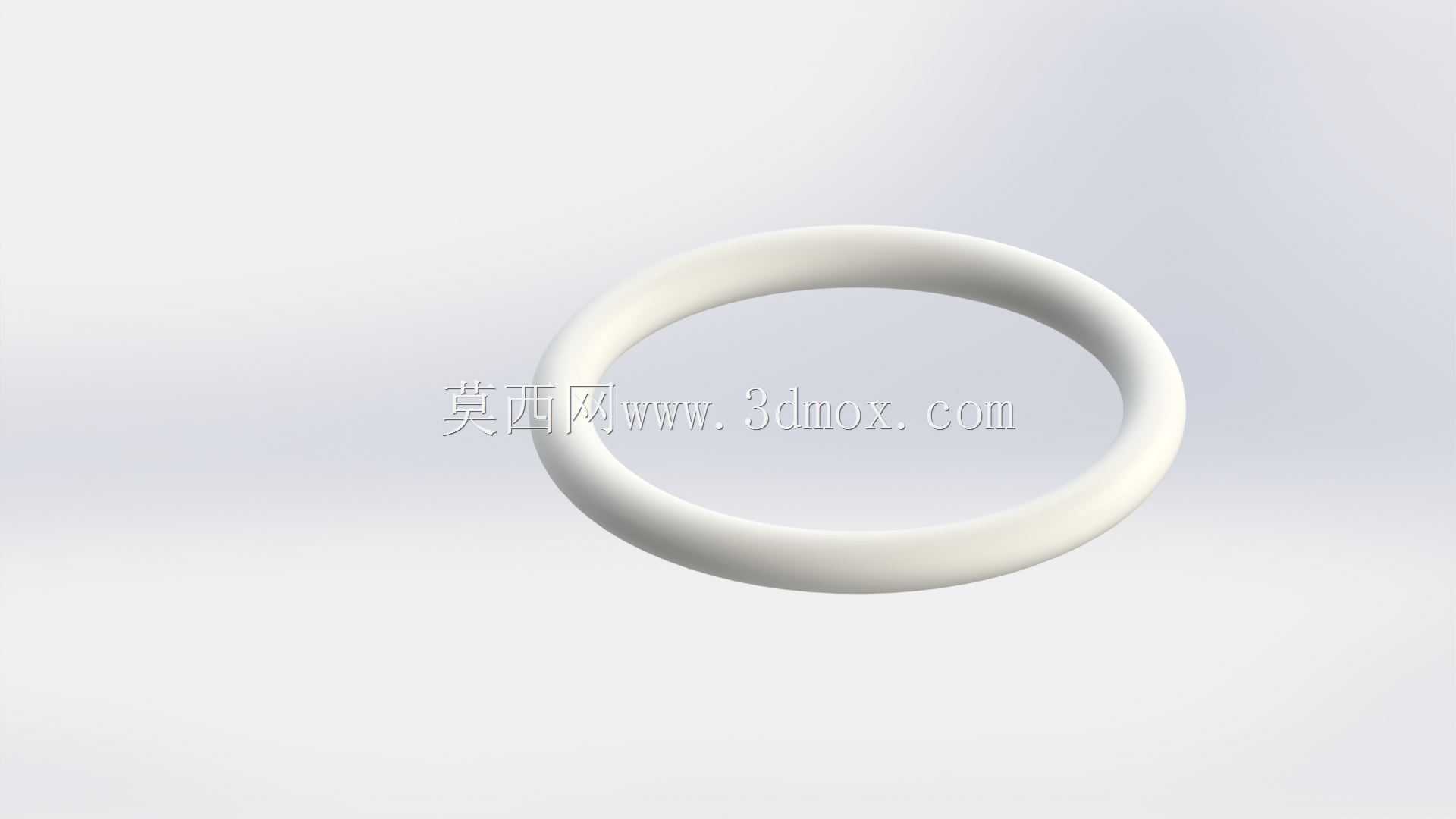

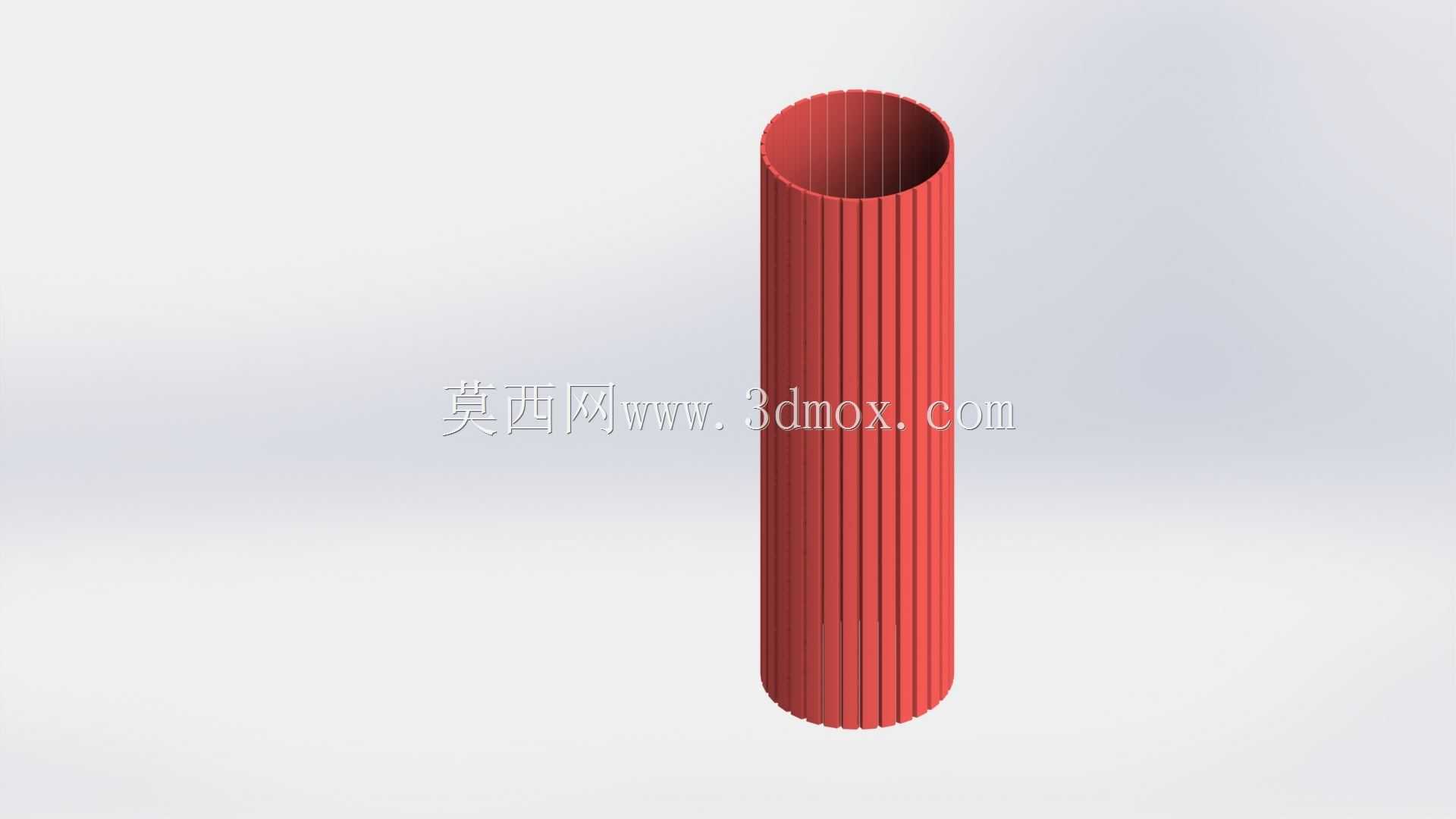

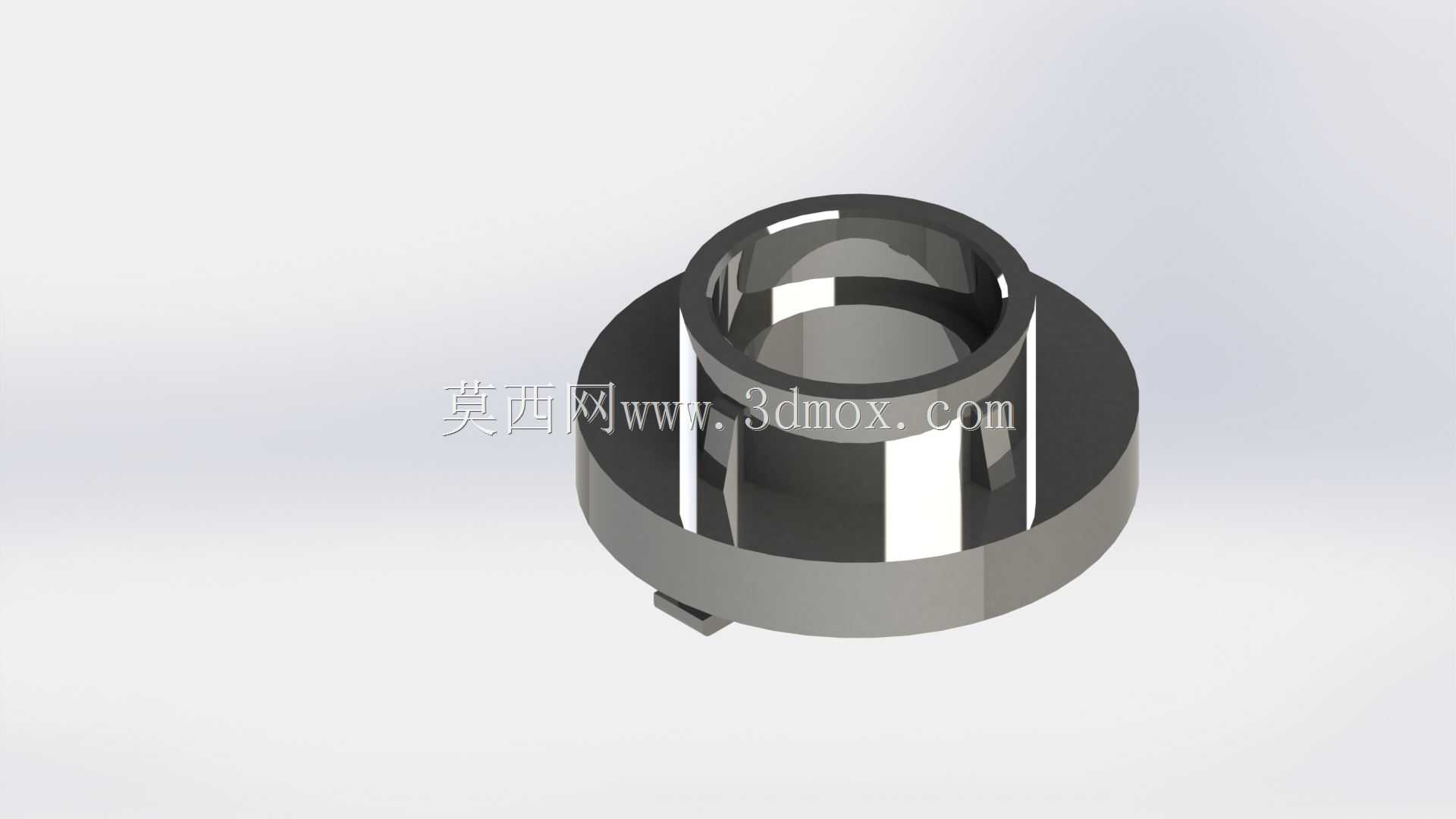

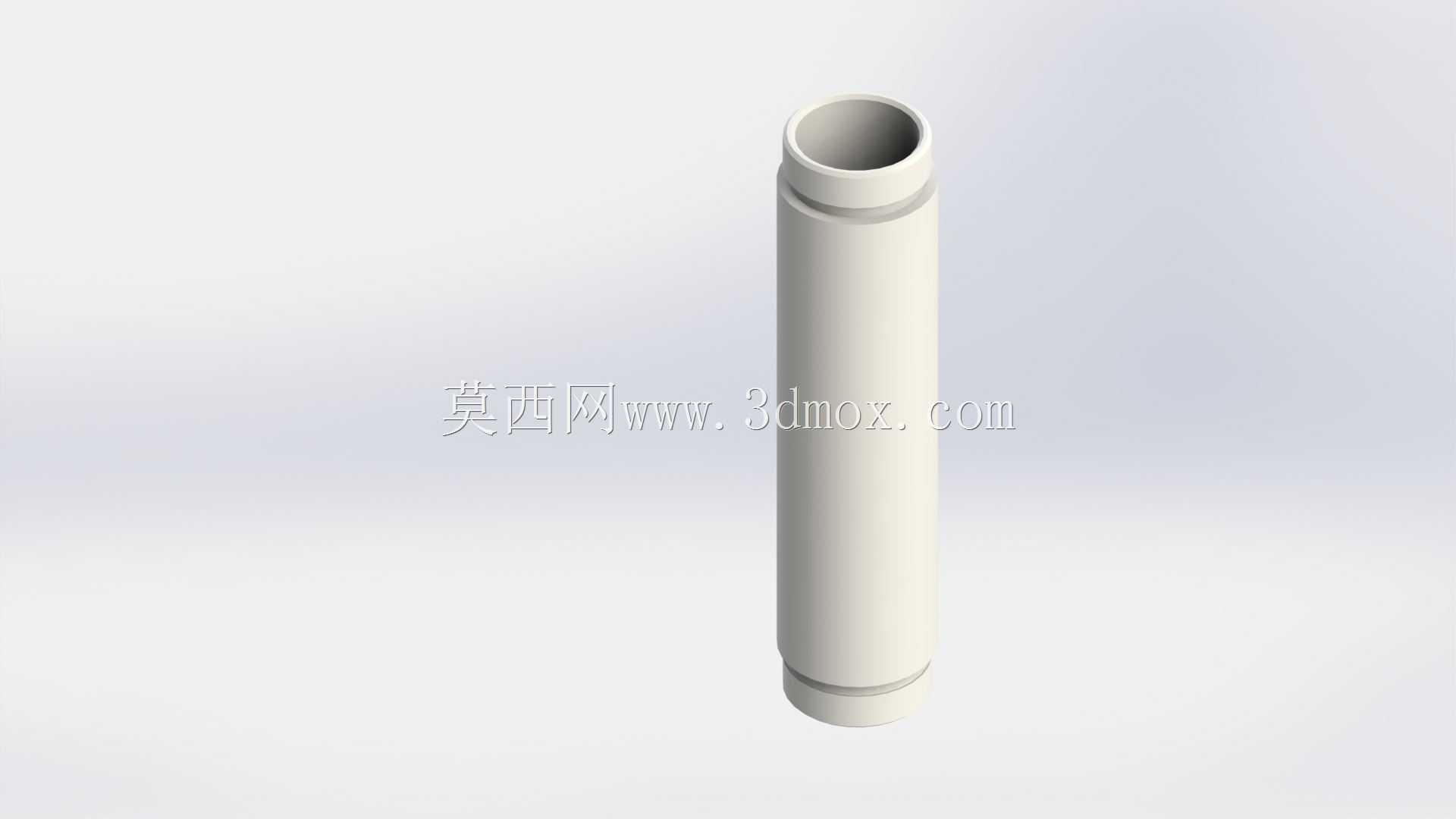

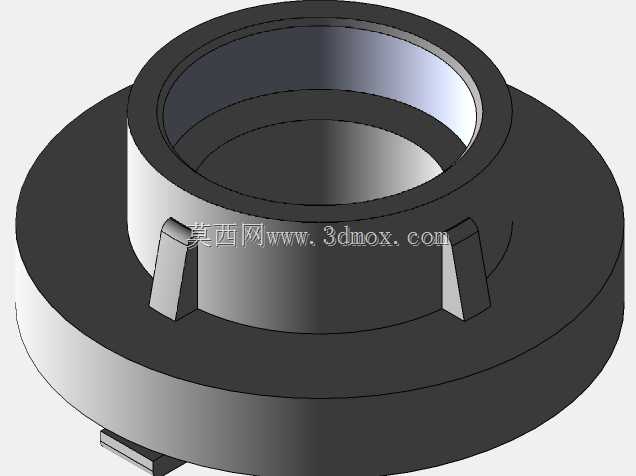

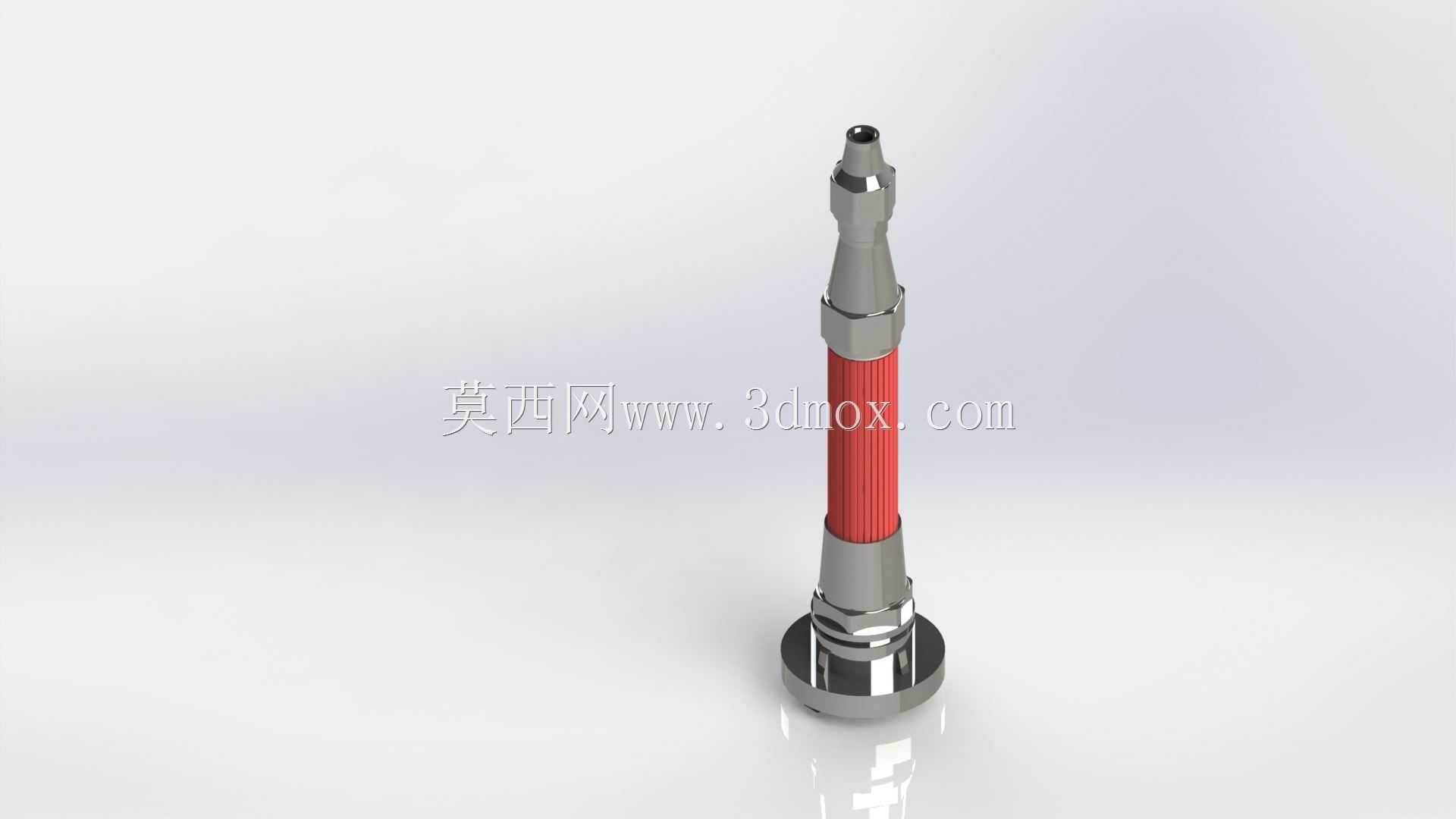

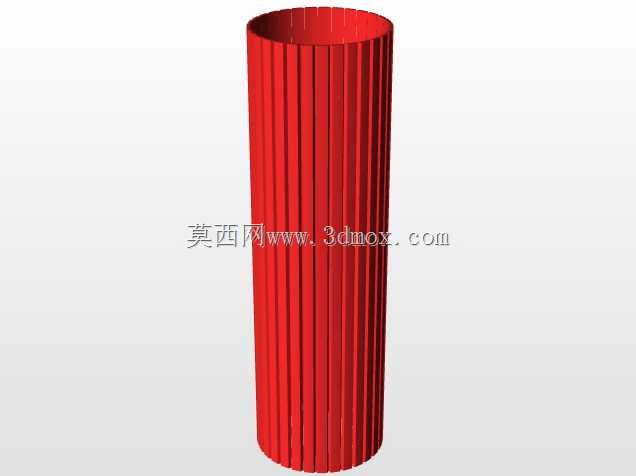

这款枪式消火栓主要应用于建筑室内外消防供水系统末端，作为灭火作业时的终端出水操作部件，可直接与消防水带快速接驳，在火情处置时为作业人员提供可控的射流输出，适配常规市政消防供水压力工况，也可用于厂区、仓储区域的固定消防点位布设。从结构设计来看，整体采用三段式同轴布局，底部为标准法兰接驳基座，可与地面或墙面预留的供水管道接口直接对接，基座处设置了多道密封槽与锁紧卡簧结构，安装时无需额外焊接工序，通过配套紧固件即可完成固定，密封面的粗糙度控制在Ra1.6以下，可保证1.6MPa工作压力下无渗漏。中部握持段做了防滑纹理处理，外层采用防滑包覆结构，作业人员带防护手套操作时也能稳定握持，不会因为水压反冲出现脱手情况，握持段的直径控制在38mm，符合成年男性手部握持的人机工程尺寸，长时间操作不易产生疲劳。上部出水端做了渐缩式流道设计，可将管路内的稳流转化为高速射流，出水端口预留了不同喷嘴的换装接口，可根据火情类型切换直流、喷雾两种出水模式，应对固体可燃物火情或液体溢散火情都能适配。设计过程中重点考虑了安装边界的适配性，整体直立安装后的总高度控制在320mm，基座最大外径为72mm，安装时预留的操作空间半径不小于150mm即可满足接驳水带、开关操作的空间需求，不会和周边的消防箱柜体、墙面突出构件产生干涉。结构受力层面，在水压反冲的最大受力位置，也就是中部握持段与上下金属段的衔接位置，做了加厚的加强筋过渡，避免长期高压使用出现结构变形，所有金属部件的边角都做了R2以上的圆角处理，安装和操作过程中不会划伤作业人员的防护装备。流道内部做了光滑的圆弧过渡，没有直角拐点，可减少水流通过时的压力损失，同等供水压力下射程比常规直流消火栓提升10%左右，同时也能避免流道内的杂质滞留堵塞，日常维护时只需从出水端通入高压水即可完成内部冲洗，无需拆解整体结构。
