M1919机枪油轮筒体导管架结构

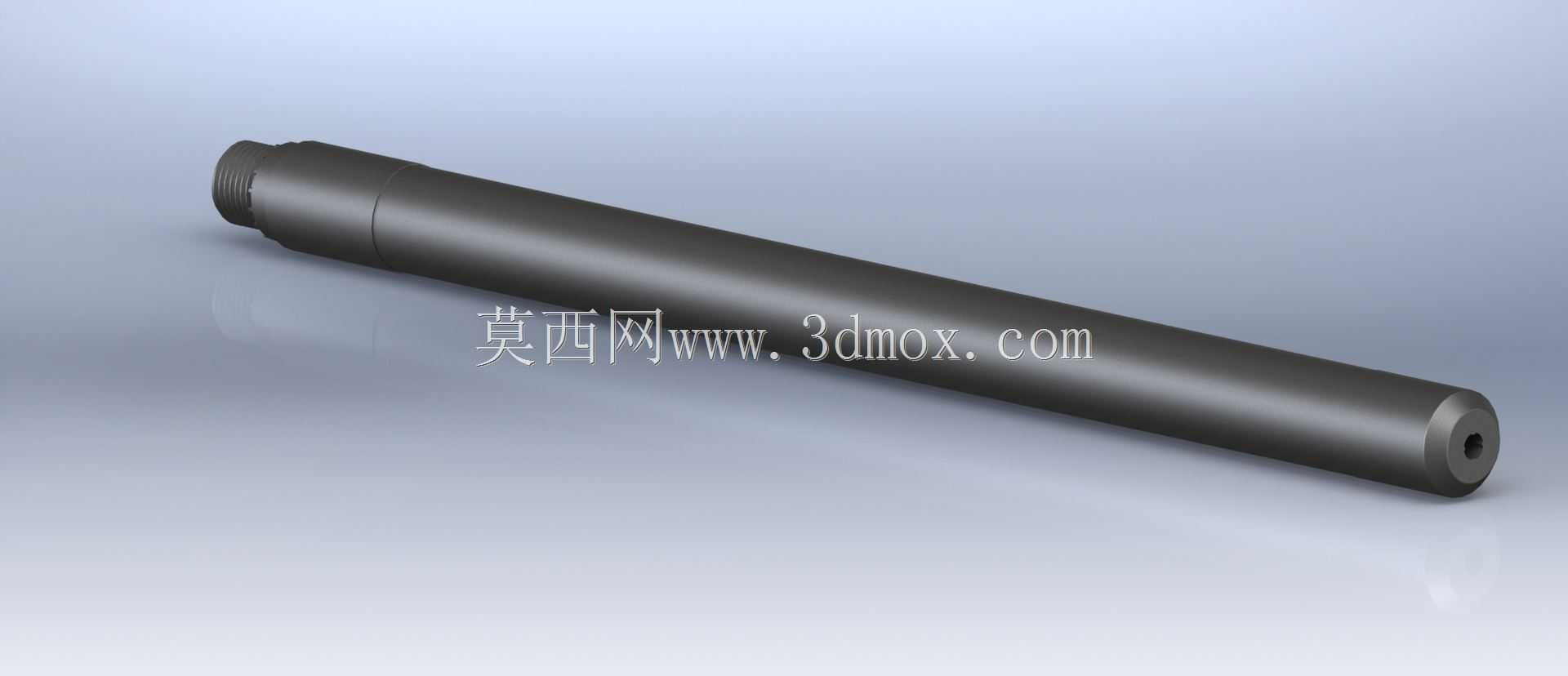

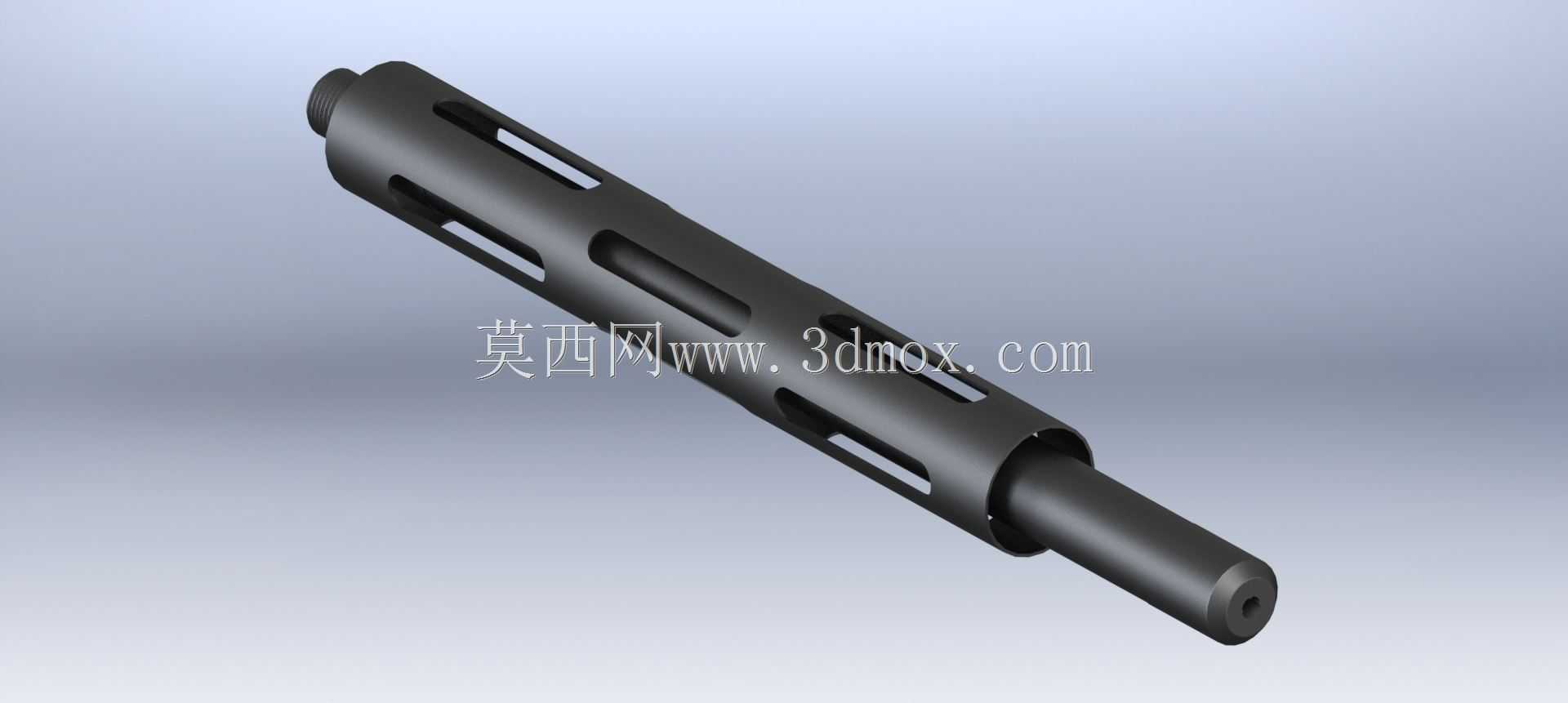

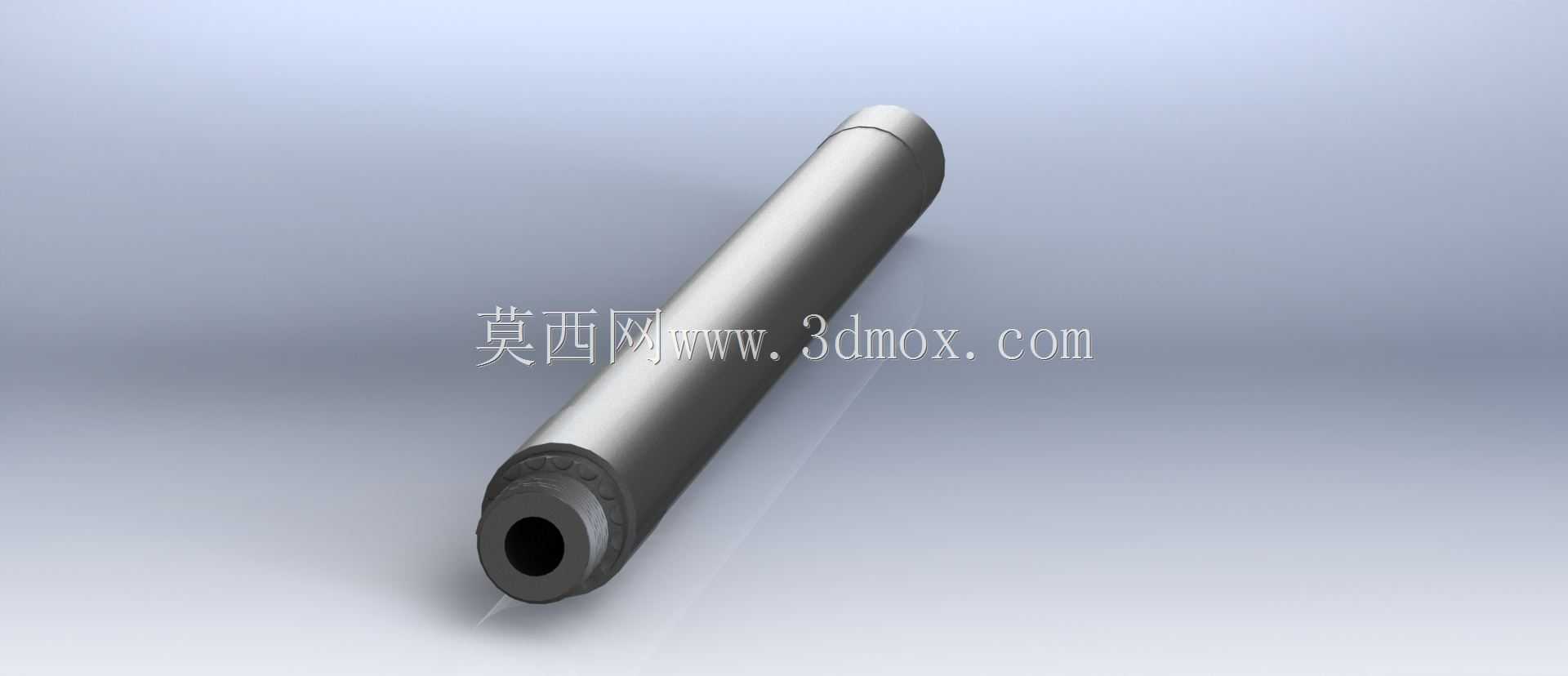

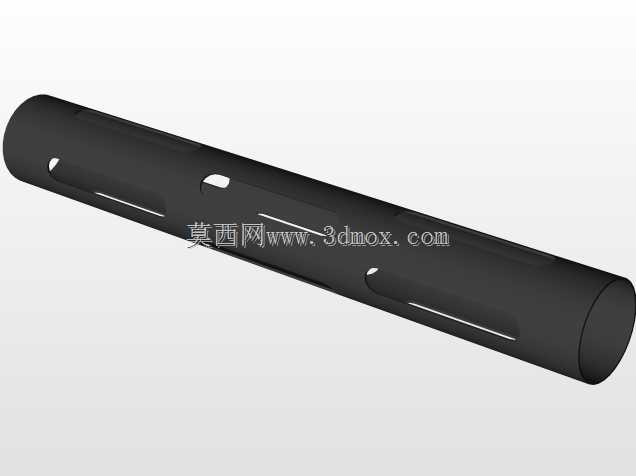

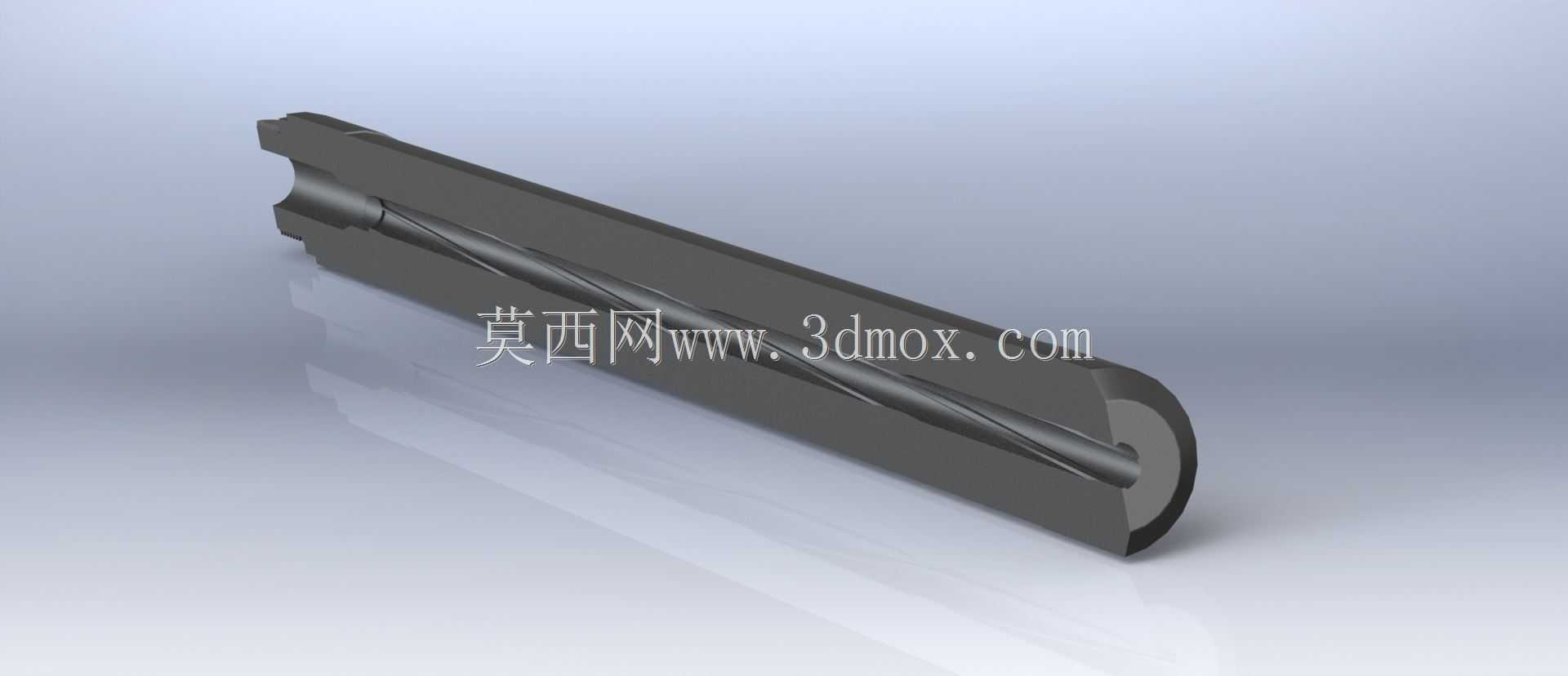

该结构属于勃朗宁M1919系列重机枪的枪管配套散热与导向组件，核心作用是为持续射击状态下的枪管提供稳定的散热通路与轴向定位支撑，在二战时期的陆、海军舰载、车载武器站中被广泛列装，适配三脚架、车载同轴、舰艇舷侧等多种安装场景，是保障枪械连续射击可靠性的关键结构件。从结构设计逻辑来看，筒体主体采用长筒式薄壁结构，外圆周均匀分布多组长条形散热开槽，开槽沿筒体轴向呈等距交错排布，既能够在射击过程中引导外部气流快速流经枪管外壁带走连续击发产生的高温，又可以通过开槽的布局平衡筒体自身重量，避免全枪重心过度靠前影响据枪稳定性。筒体与内部导管架采用同轴嵌套配合设计，导管架作为枪管的滑动导向载体，内壁加工有高精度的轴向导向面，能够在枪管因连续射击产生热胀冷缩形变时，始终保持枪管的轴向同轴度，避免枪管形变偏移导致的弹着点散布过大问题。筒体尾部设置有与机匣前端配合的定位止口，止口端面加工有均匀分布的连接孔位，可通过紧固件与机匣前端的安装座实现刚性连接，安装时需保证筒体轴线与枪机框的往复运动轴线同轴度误差控制在合理范围内，否则会出现枪机推弹入膛卡滞、枪管抽壳阻力过大等故障。筒体前端设置有导管伸出定位段，导管从该段伸出后与枪口装置配合，定位段的外径尺寸与护木前端的安装环内径匹配，能够为导管前端提供辅助支撑，避免长导管在连续后坐复进过程中出现径向晃动。从实际使用场景的适配性来看，该结构的散热开槽宽度经过针对性设计，既能够保证足够的通风散热面积，又可以避免野战环境下的泥沙、碎屑大量进入筒体内部造成枪管卡滞，筒体表面采用氧化发黑处理，能够在潮湿的海岛、盐雾环境以及多沙尘的陆战环境下具备基础的防锈能力，减少日常维护的工作量。在建模过程中，该结构的特征排布需要重点关注散热槽的周向等分精度，以及内部导向孔与外筒体的同轴度要求，连接孔位的位置度需要与机匣安装座的孔位完全匹配，否则会出现装配干涉问题，筒体壁厚的均匀性也需要严格控制，避免因壁厚不均导致的热处理形变，影响最终的装配精度。
