复古转轮手枪结构三维数模设计

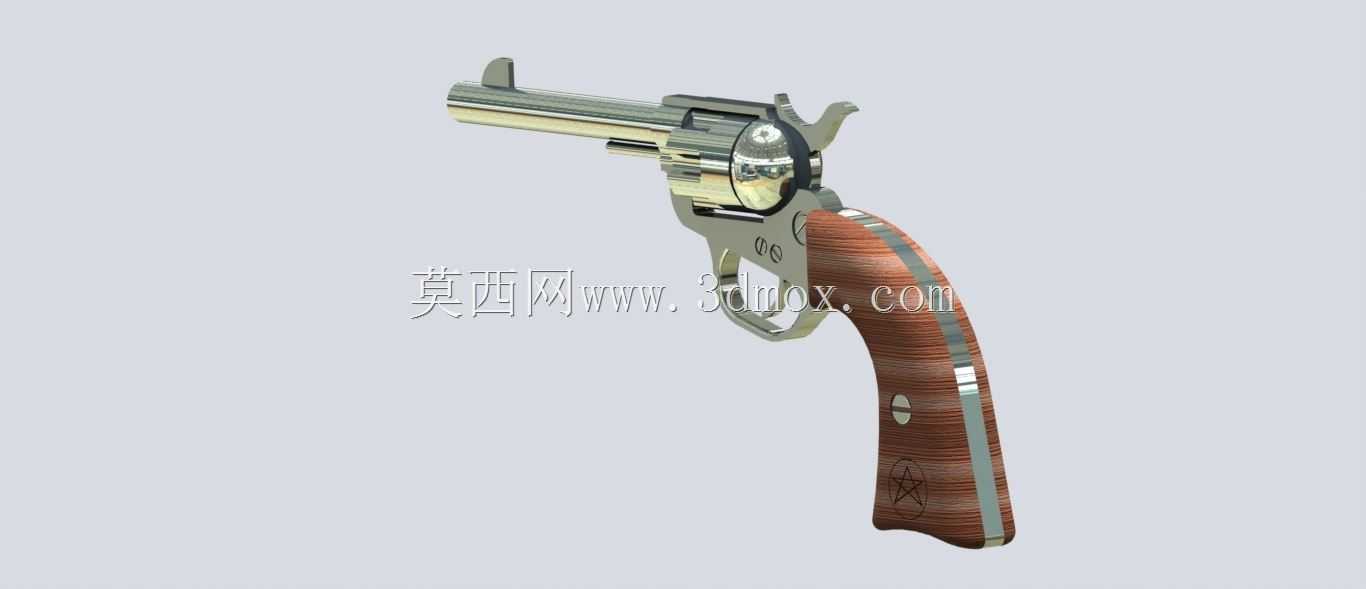

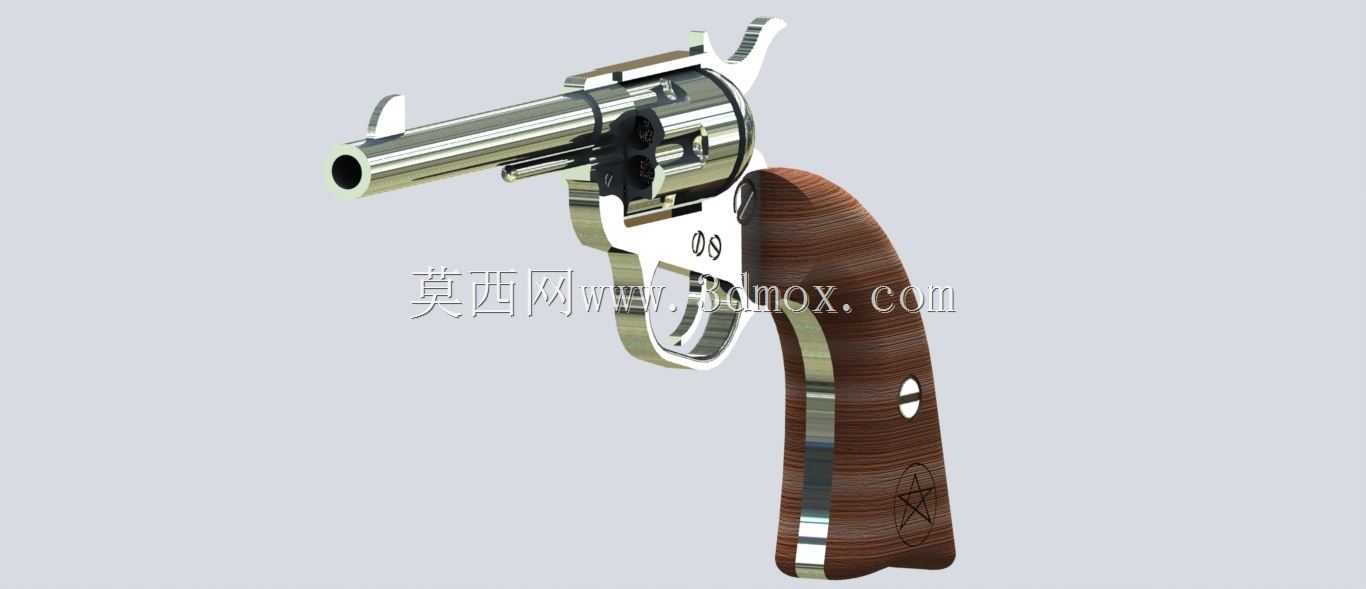

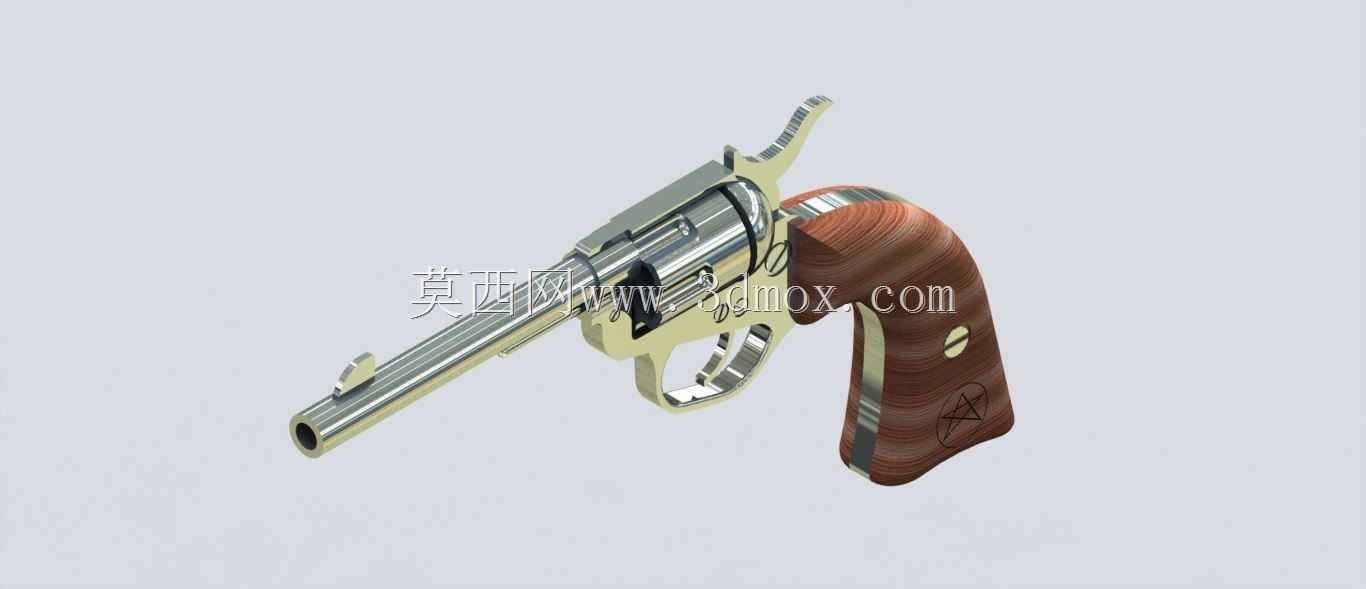

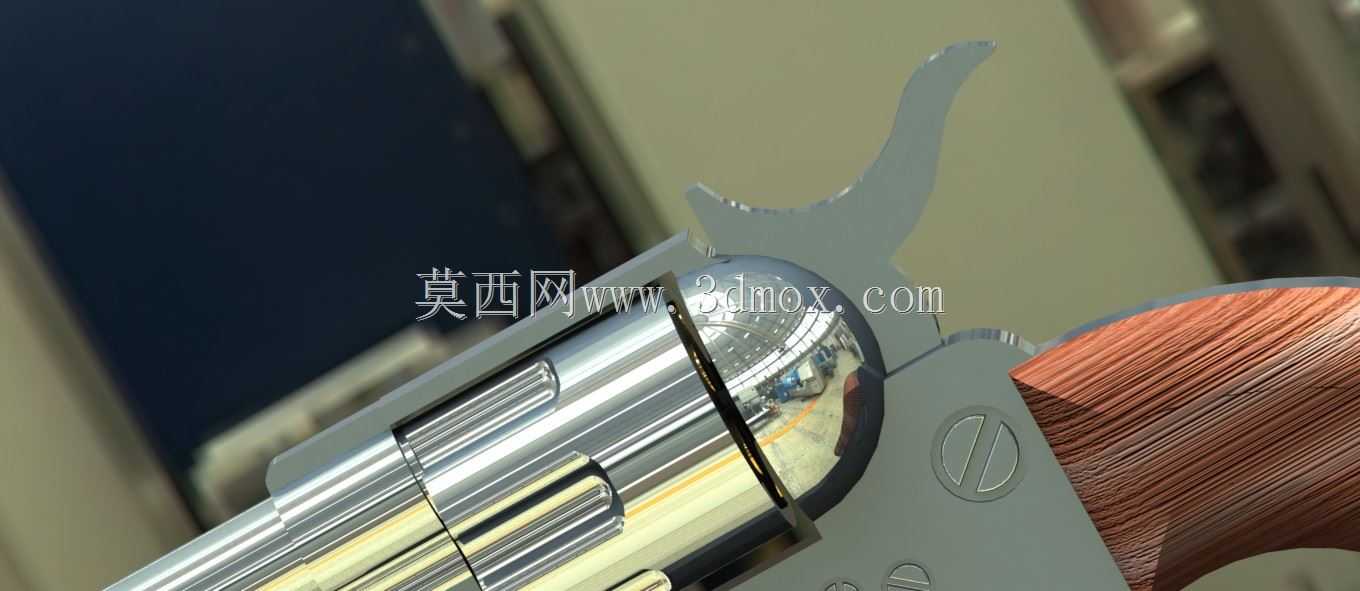

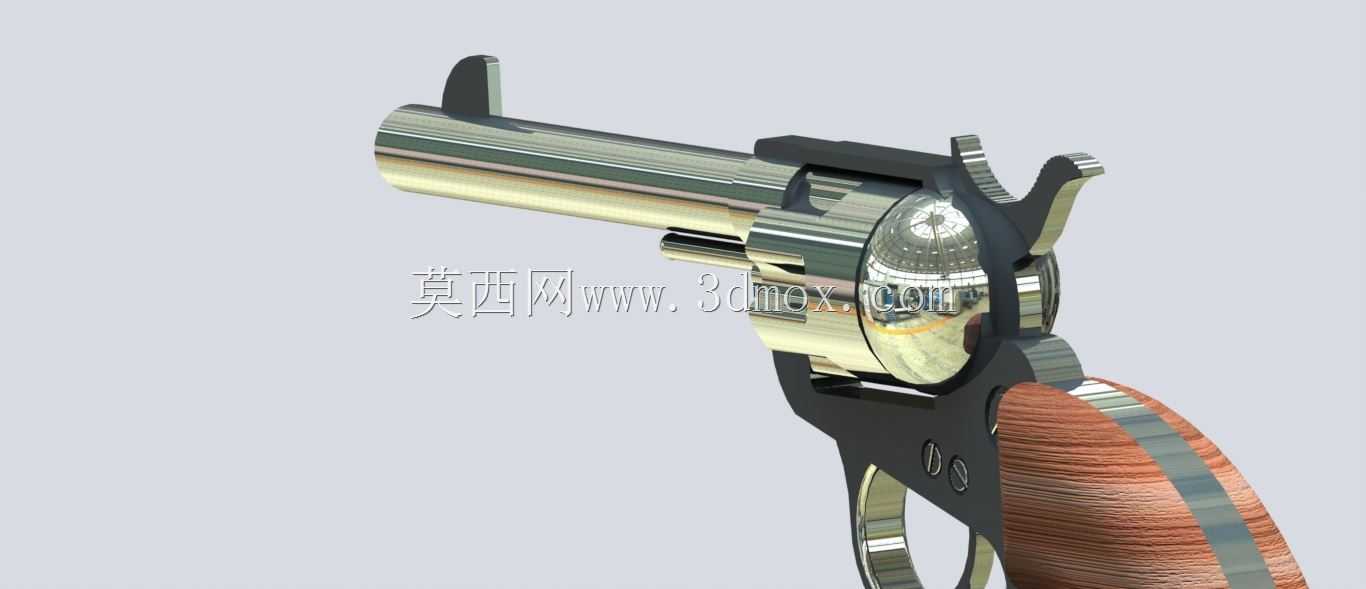

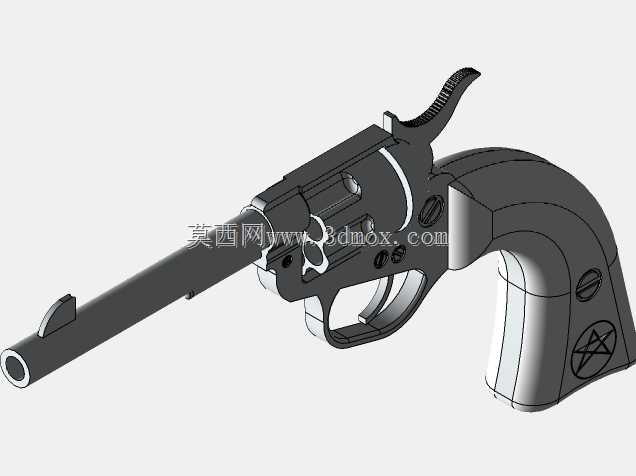

该三维数模完整还原了老式转轮手枪的全部分件结构，从工程视角拆解了这类轻武器的装配逻辑与功能实现路径。从实际应用场景来看，这类结构的数模可用于影视道具的结构验证、军工科普展品的结构拆解演示、以及民用射击运动周边配件的适配设计参考，在结构设计层面，其核心的转轮供弹机构采用了经典的摆出式转轮设计，击锤与转轮的联动间隙经过反复校核，确保扣动扳机时转轮能够精准旋转对应弹巢位置，避免出现击针错位的问题。握把部分采用贴合人体手掌弧度的曲面设计，外层包覆的木质纹理结构在数模中做了分层处理，金属握把框架与木质贴片的安装槽位预留了0.15mm的装配间隙，能够满足实际生产中胶合或者螺丝固定的安装需求。枪管部分采用阶梯式圆柱结构，枪口位置的准星与枪管采用一体化建模，后端的照门与枪身框架做了可拆卸的卡槽设计，方便调整瞄准基线。整体外形尺寸控制在全长220mm、高度135mm、宽度32mm的范围内，所有外露金属零件的边角都做了R0.3-R0.8的圆角处理，既还原了老式枪械的金属质感，也避免了尖锐边角带来的安全隐患。在设计思路上，数模完全遵循实枪的装配顺序构建，从扳机组件的弹簧安装位，到击针的行程限位结构，再到转轮的定位棘爪，每一个活动零件都保留了合理的运动间隙，能够在三维软件中实现扳机扣动、击锤抬起、转轮旋转的完整联动动作模拟。枪身侧面的铭文标识采用浮雕式建模，深度控制在0.2mm，既还原了实物的细节特征，也不会影响整体结构的强度。从安装边界来看，所有零件的配合面都做了公差适配，金属框架的内孔与转轮轴的配合采用H7/g6的间隙配合标准，能够保证转轮转动顺畅无卡滞，同时不会出现过大的旷量。这类数模对于结构设计从业者而言，能够直观学习到小型精密机械的联动机构设计逻辑，理解曲面握把的人体工学建模思路，以及多零件装配时的公差分配方法，也可作为小型精密机械结构设计的参考案例，帮助设计者掌握活动机构的间隙校核、运动仿真的边界设置等实际工程技能。
