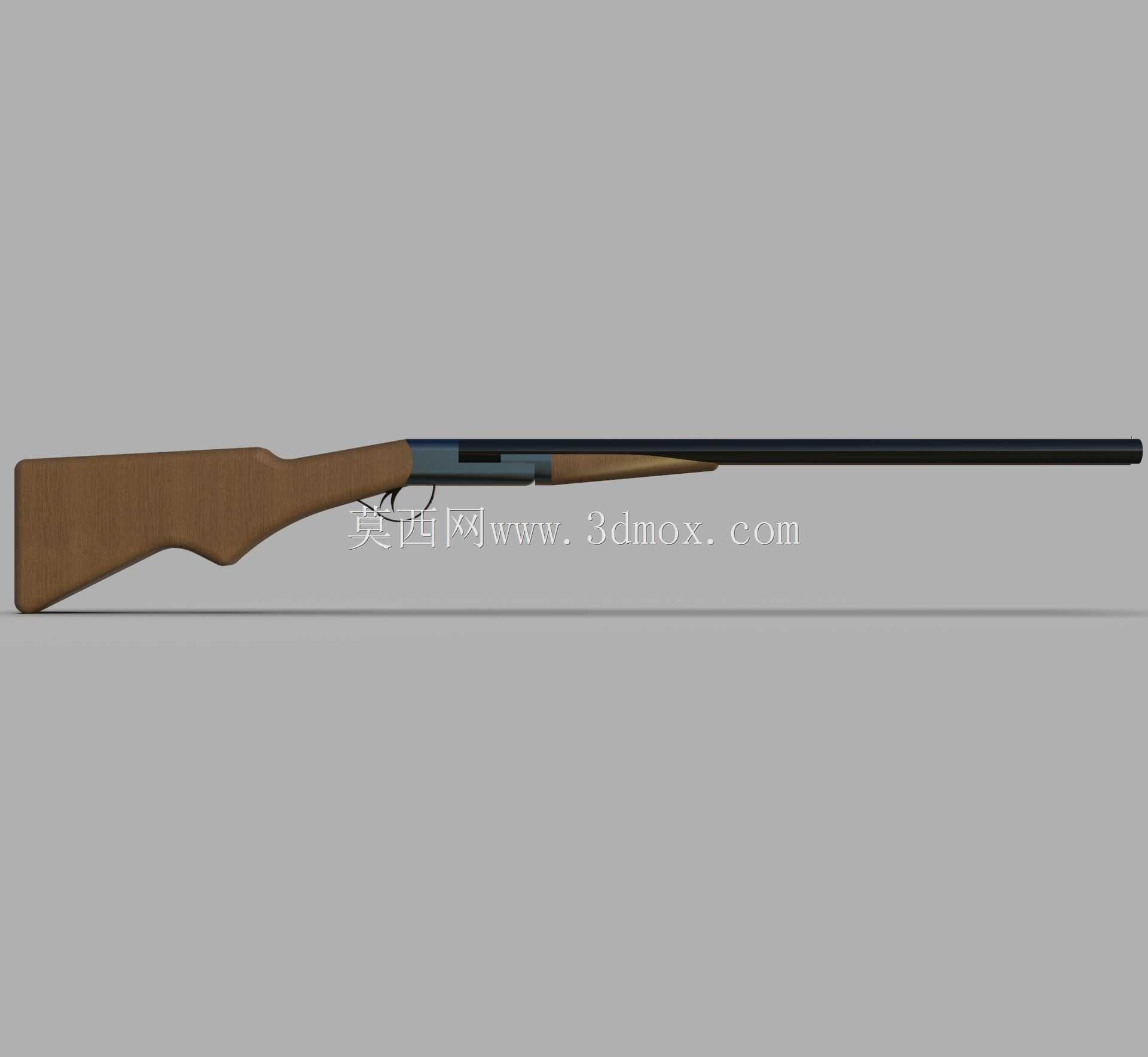

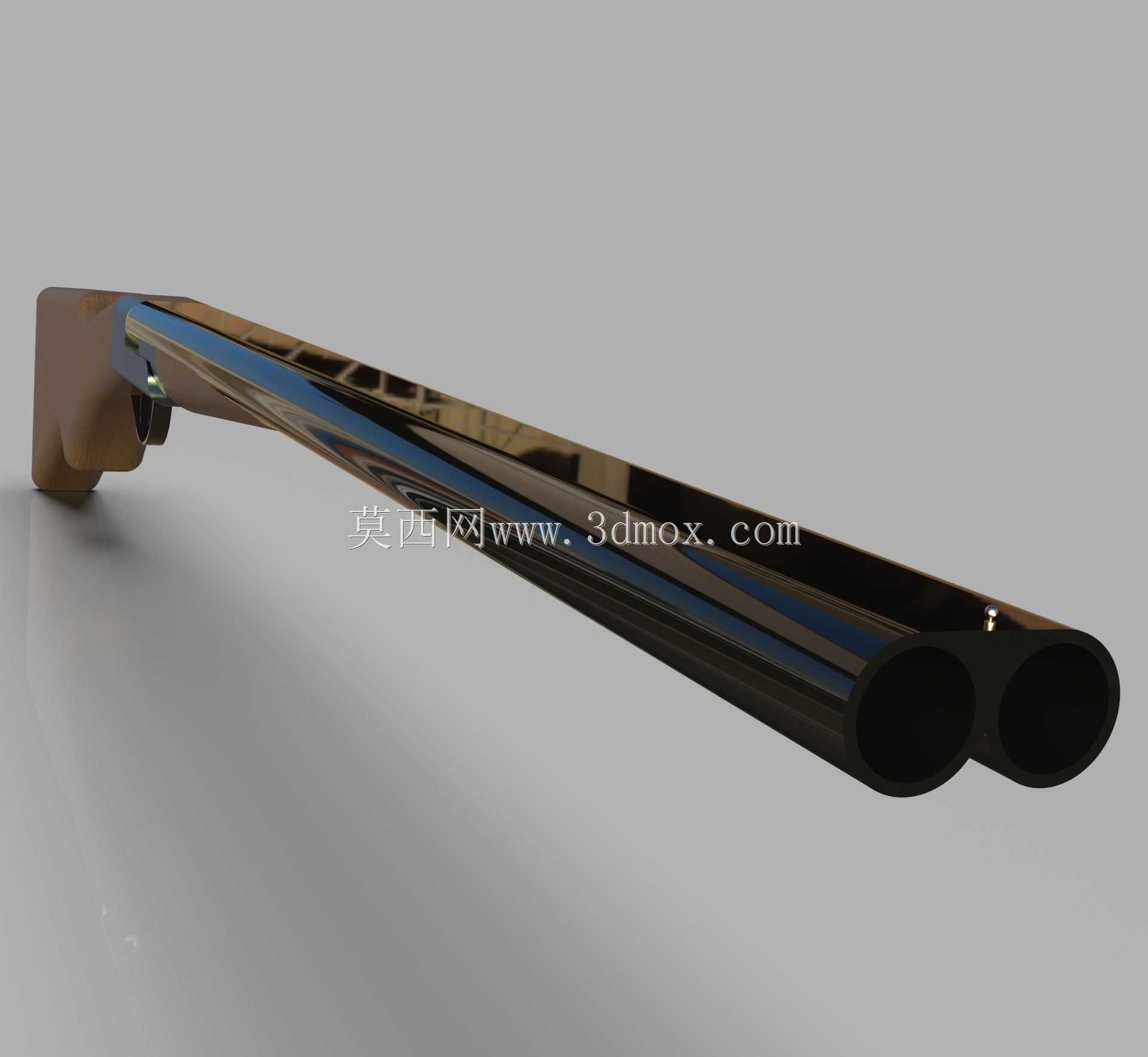

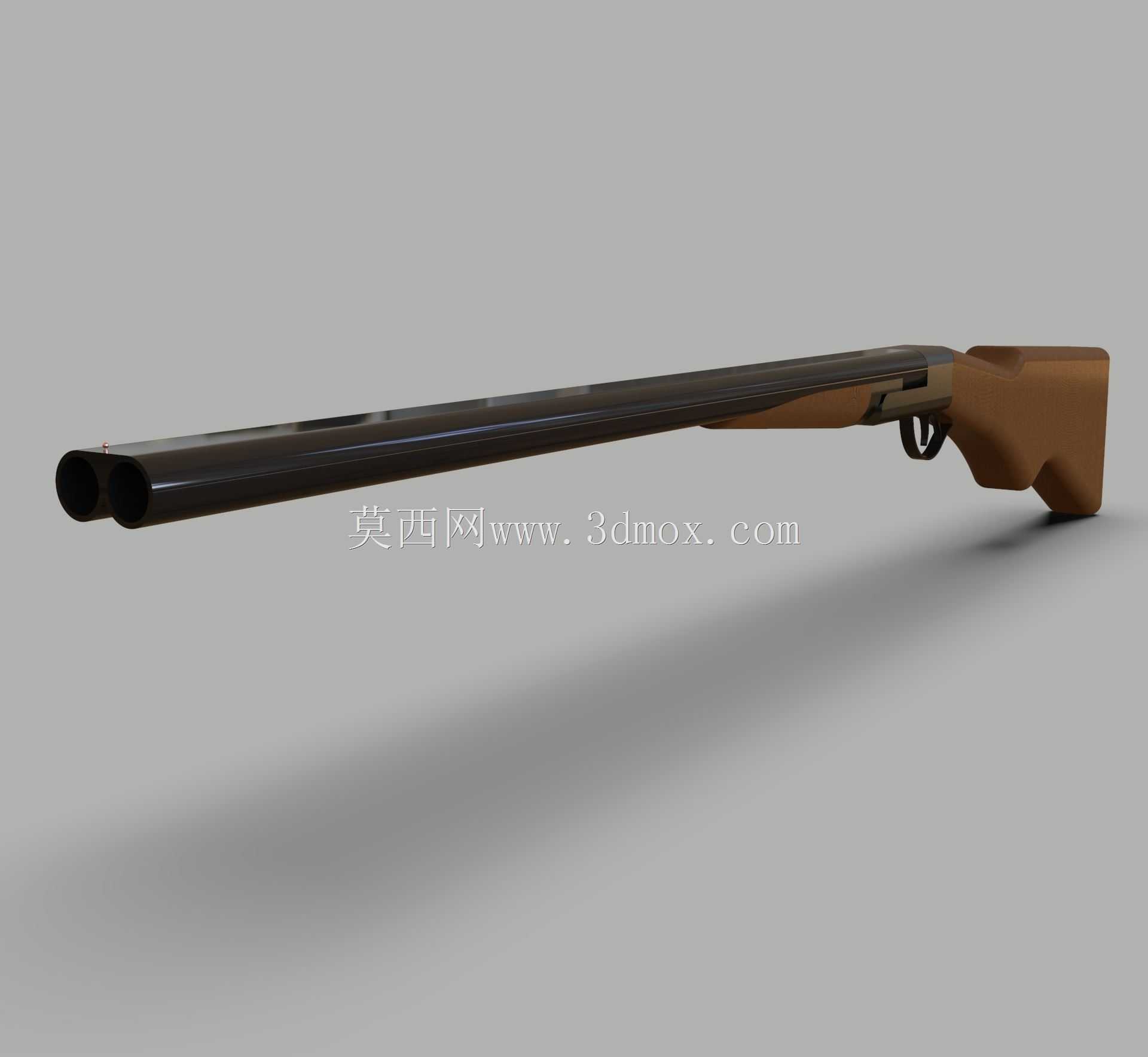

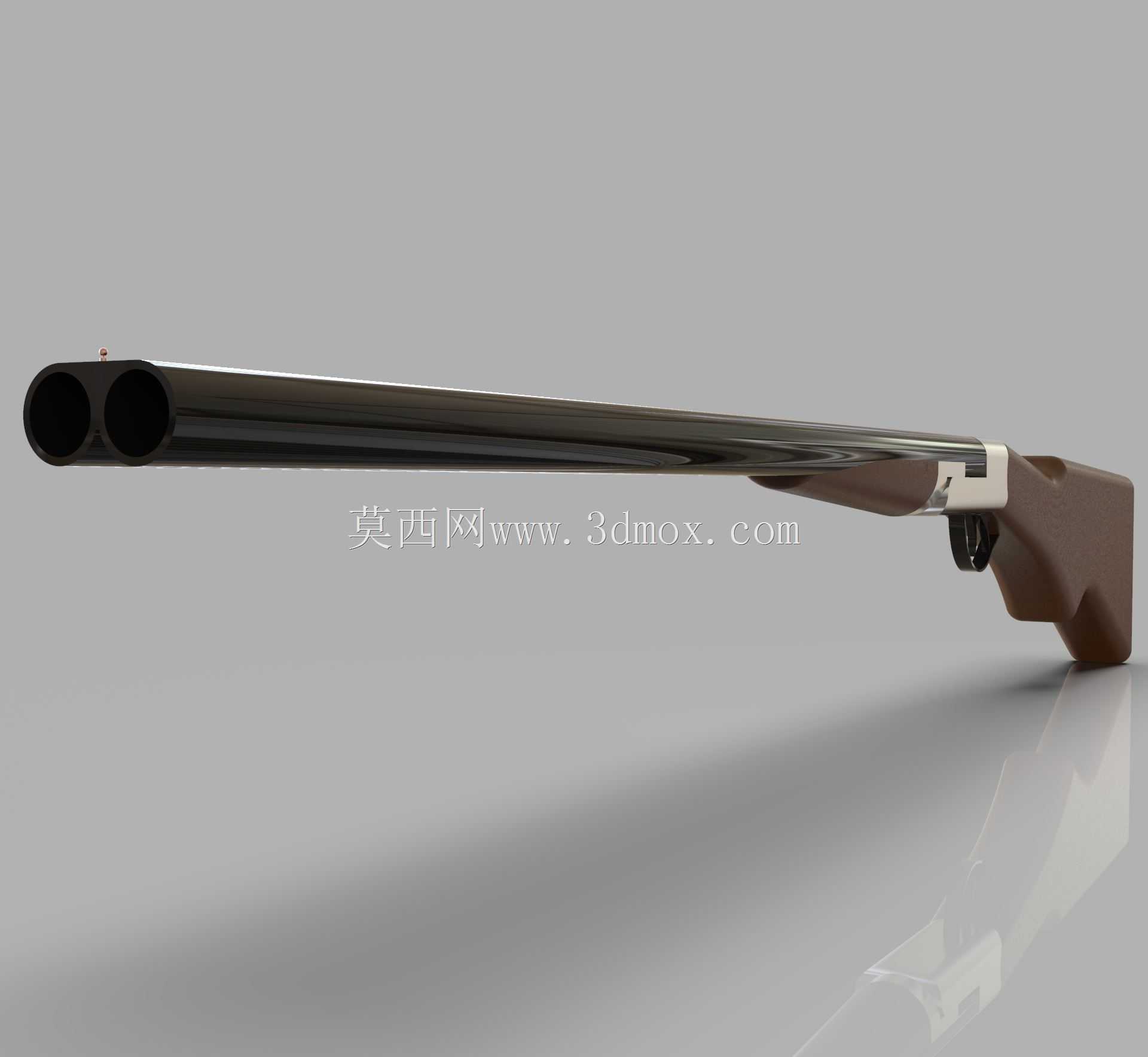

侧开式双管猎枪结构三维数模设计

这款双管猎枪的三维结构设计，首先围绕狩猎运动、射击竞技两类核心应用场景展开，在结构布局上采用水平并列双枪管构型，区别于上下叠排的双管结构，水平并列的管身在瞄准过程中更贴合人眼双目视觉的基线特性，射手在快速追踪移动目标时，不需要额外调整视线高度差，能大幅缩短瞄准反应时间，适配野外狩猎时应对突发目标的使用需求。从功能特性来看，双管独立供弹的结构可以支持两种不同规格的弹药装填，比如在野外作业时，一根枪管装填霰弹应对近距离小型飞禽走兽，另一根装填独头弹应对中远距离的大型目标，不需要中途更换弹药，提升复杂野外环境下的使用适配性。设计过程中首先确定了枪管的安装基准，两根枪管的轴线平行度公差控制在0.02mm以内，避免发射时因为管身轴线偏差导致弹着点偏移过大，枪管尾部与机匣的配合面采用锥面定位结构，保证每次闭锁后枪管与击针的同轴度稳定，同时降低反复开合闭锁带来的定位面磨损。枪托部分采用人体工学曲面设计，握把区域的曲率贴合手掌自然握持的形态，抵肩位置的曲面做了下沉处理，发射时后坐力能沿着枪托轴线均匀传递到射手肩部，降低局部压强带来的不适感，枪托与机匣的连接位置设计了可调节的锁紧结构，能根据不同射手的臂长调整枪托的伸出长度，适配不同体型使用者的操作习惯。在安装边界的考量上，整体长度控制在1120mm，枪管长度710mm，这个尺寸既保证了霰弹发射时的火药充分燃烧，获得足够的初速和散布精度，也不会因为管身过长导致在林间穿行时被树枝勾挂，影响移动灵活性。机匣部分的开锁机构采用前置拨杆设计，拨杆的操作力设置在15N左右，射手不需要大幅度移动手部就能完成开锁退壳的动作，退壳机构的弹簧力经过匹配计算，弹壳抛出的角度稳定在机匣侧后方45度位置，不会弹到射手身上，也不会因为抛壳力度过大导致弹壳遗失。护木部分的包裹长度覆盖枪管后半段280mm的区域，既给前手握持提供足够的支撑位置，也能隔绝连续发射后枪管传递的高温，避免烫伤，护木与枪管的连接采用浮动固定方式，护木不直接压紧枪管，避免因为护木的装配应力导致枪管形变，影响射击精度。整体结构的零件拆分充分考虑了后期维护的便捷性，击发机构的组件可以在不借助专用工具的情况下完成拆解，日常清理击针、弹膛位置的火药残留时操作门槛更低，所有活动配合面的间隙都预留了0.03mm的润滑脂存储空间，保证在野外多尘、潮湿环境下机构动作的可靠性，不会因为灰尘淤积或者锈蚀导致开锁、击发动作卡滞。
