可3D打印左轮手枪结构设计作品

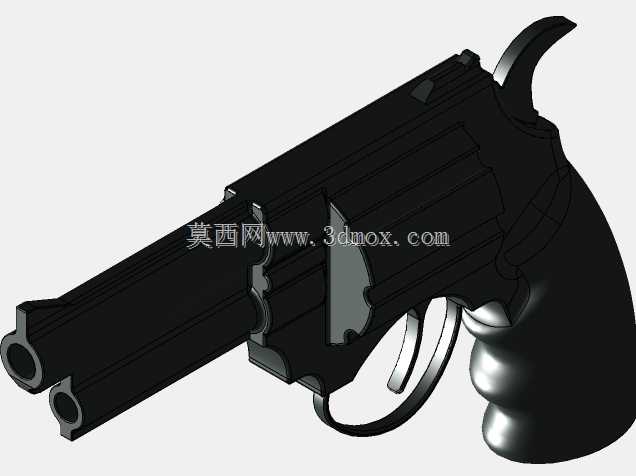

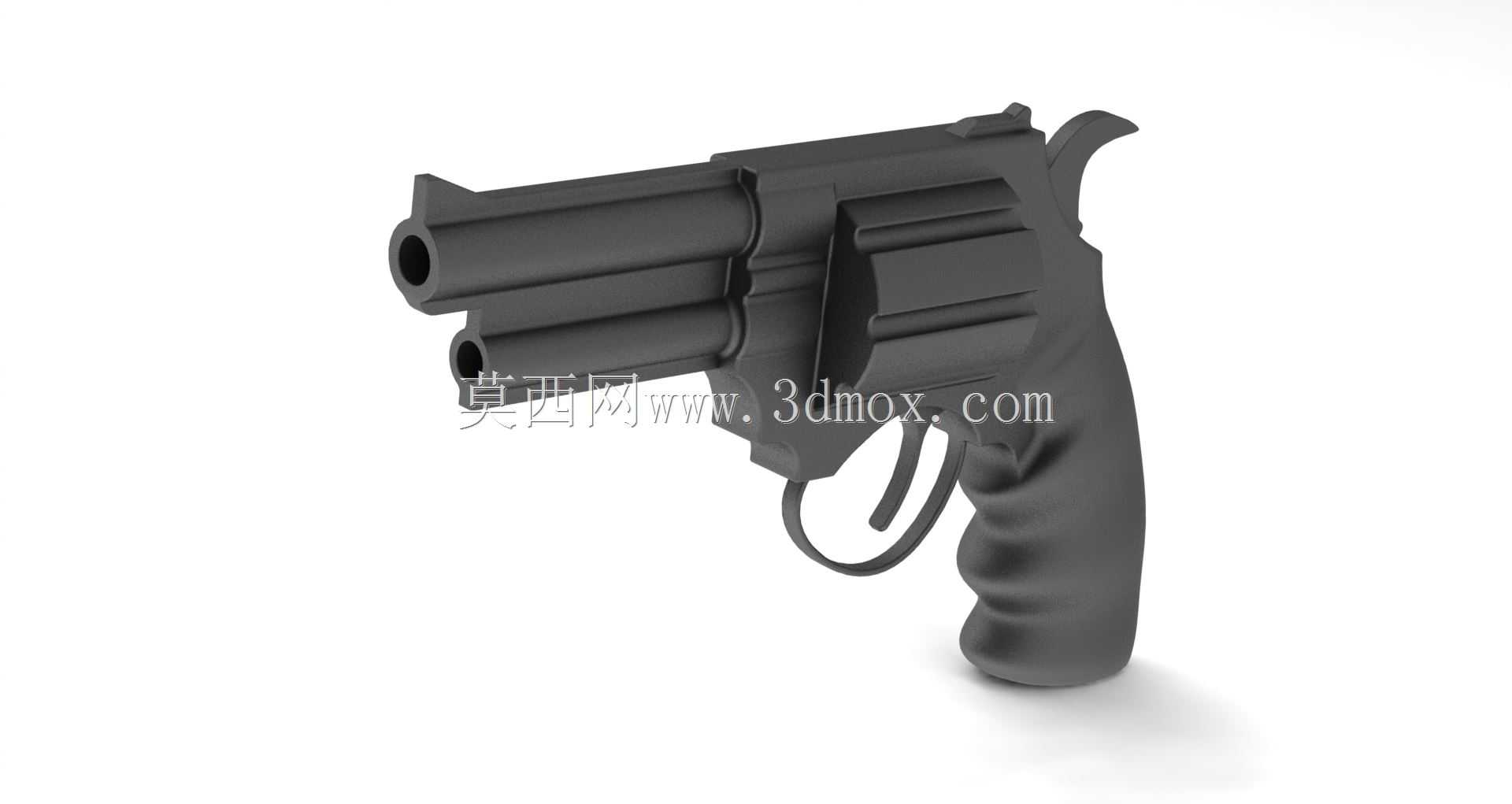

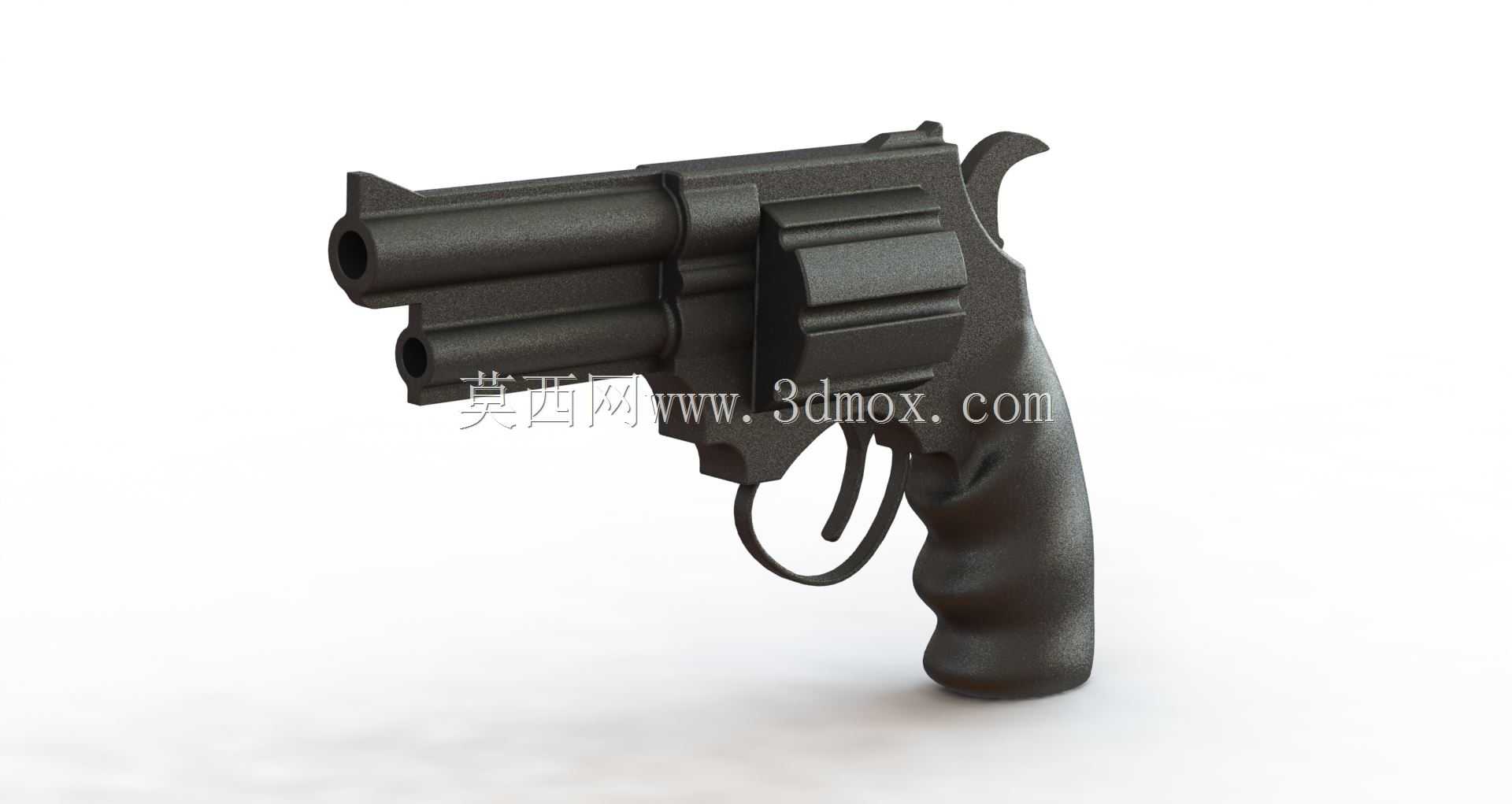

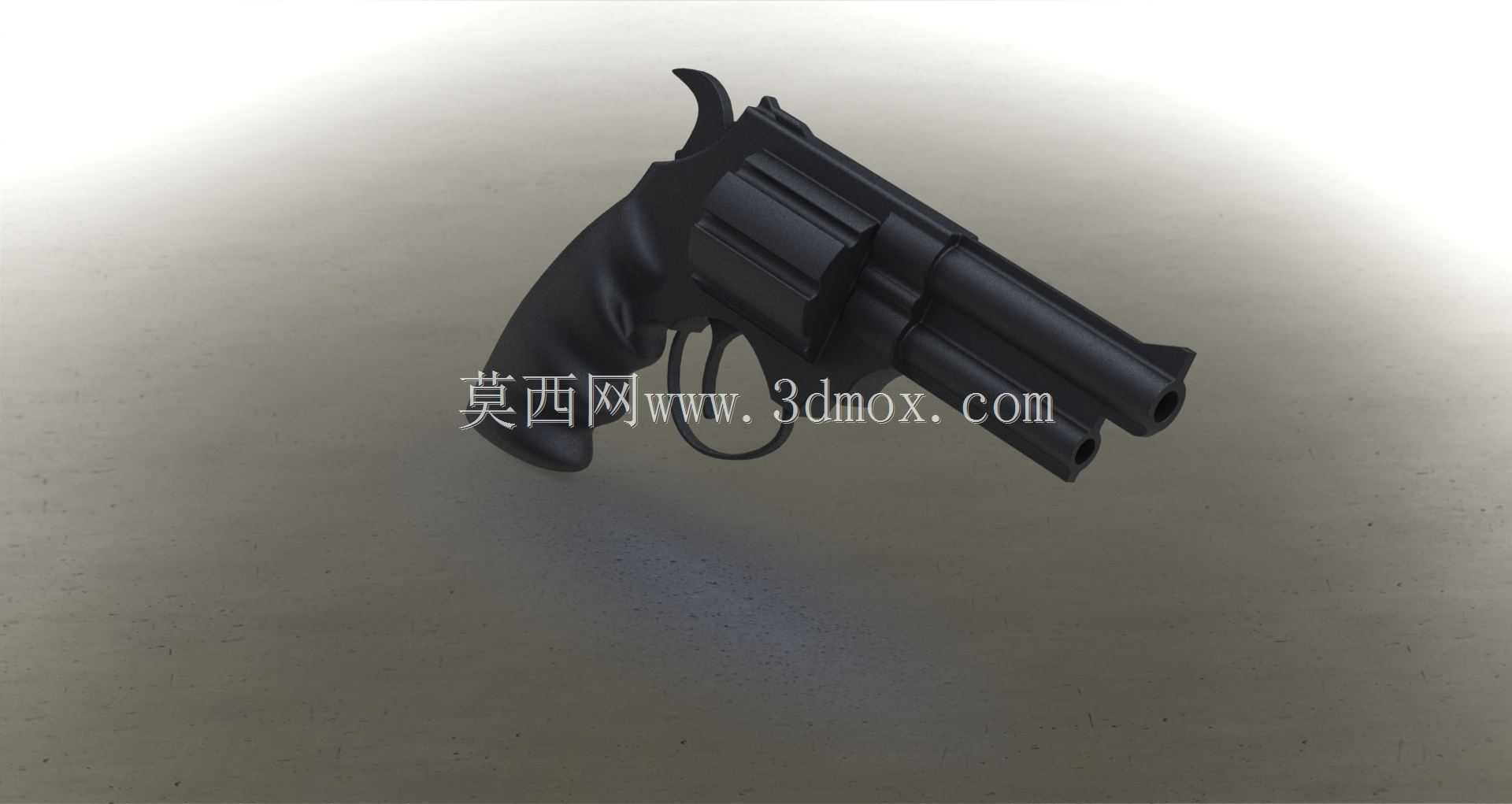

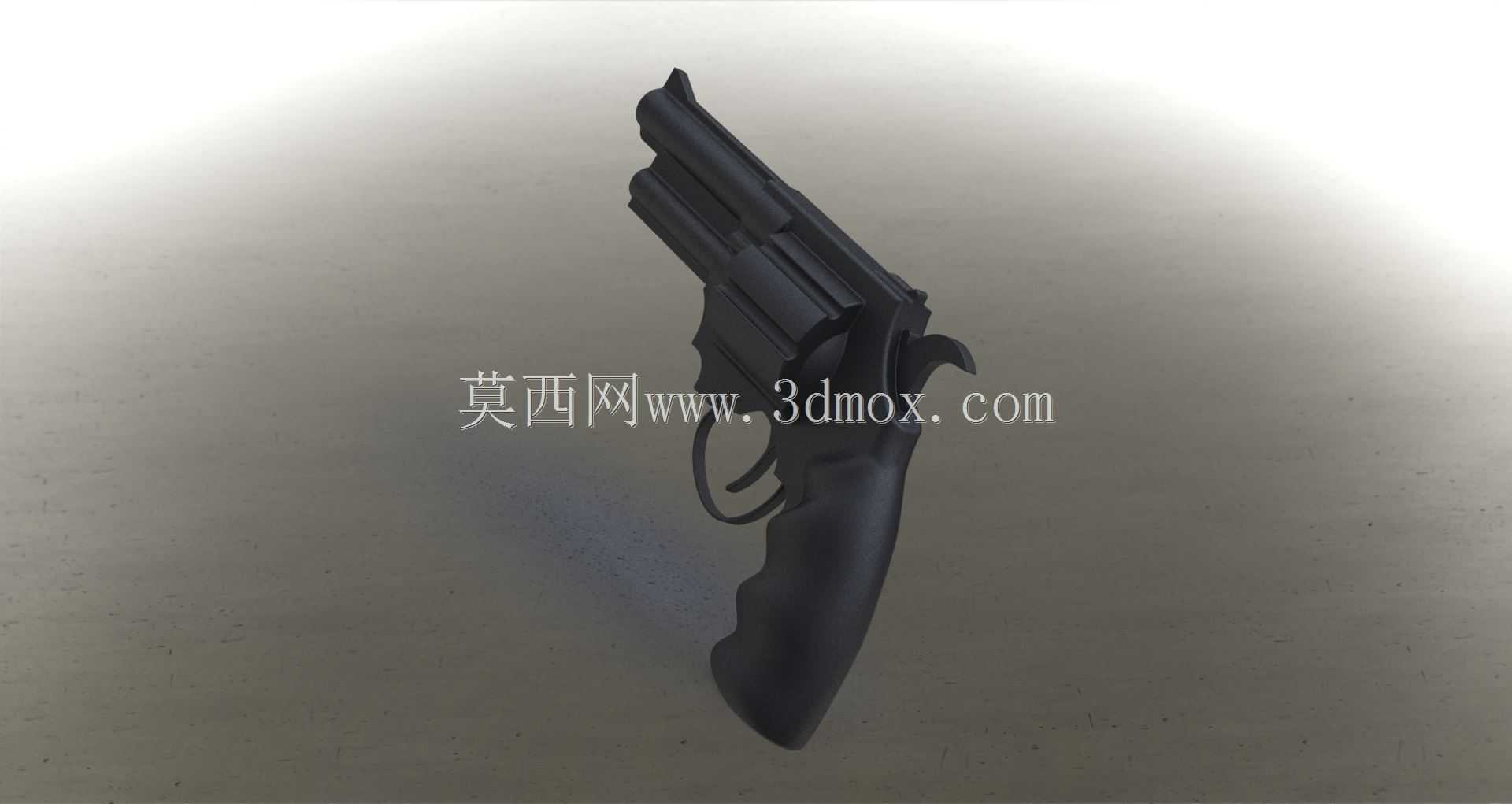

本次完成的左轮手枪结构模型，适配熔融沉积型3D打印设备的成型特性，所有结构件均做了打印适配优化，无需额外支撑即可完成各部件的独立打印，组装后可实现转轮转动、扳机联动击锤的基础动作逻辑，可用于科普展示、结构教学以及影视道具的前期打样验证。从结构设计逻辑来看，整体采用分体式装配思路，将枪管、转轮架、握把、扳机、击锤拆分为独立打印单元，各部件之间采用卡扣与销轴配合的连接方式，既规避了一体化打印带来的支撑残留问题，也方便后期对磨损部件进行单独替换。握把部分依据成年人手型的握持弧度做了曲面优化，指槽位置的凹陷深度控制在8mm，握持时的贴合度更好，不会出现硌手的问题，整体外轮廓最大长度控制在220mm，高度135mm，宽度38mm，属于常规紧凑型左轮的尺寸比例，打印时可根据需求按比例缩放，缩放时需注意同步调整销轴配合的间隙值，避免缩放后出现装配过紧或松动的问题。转轮部分设计了6个弹仓位，每个弹仓的内径做了统一公差控制，与枪管轴线的同轴度偏差控制在0.2mm以内，转动时的卡位结构采用弹性凸点设计，转动到击发位时会有明显的段落反馈，还原真实枪械的操作手感。扳机的转动行程设置为12mm，扣动时可同步带动击锤抬起，松开后击锤可自动复位，整个联动结构没有额外的弹性零件，依靠结构本身的形变实现复位功能，减少了打印后的组装零件数量。在实际应用场景中，该模型可用于青少年国防教育的结构展示教具，让学习者直观了解左轮手枪的基础动作原理，也可作为密室逃脱、剧本杀等场景的道具使用，相比金属材质道具重量更轻，安全性更高，同时也可作为3D打印爱好者的组装练习模型，熟悉多部件装配的公差配合逻辑。设计过程中对所有棱角位置都做了R1.5以上的圆角处理，既避免了打印过程中出现的翘边问题，也防止使用过程中尖锐棱角划伤，所有配合面的打印间隙预留0.3mm，适配常规0.4mm喷嘴的打印精度，组装时仅需少量胶水即可完成固定，活动部位无需粘接，可直接实现转动动作。
