手工钨极氩弧TIG焊枪结构设计

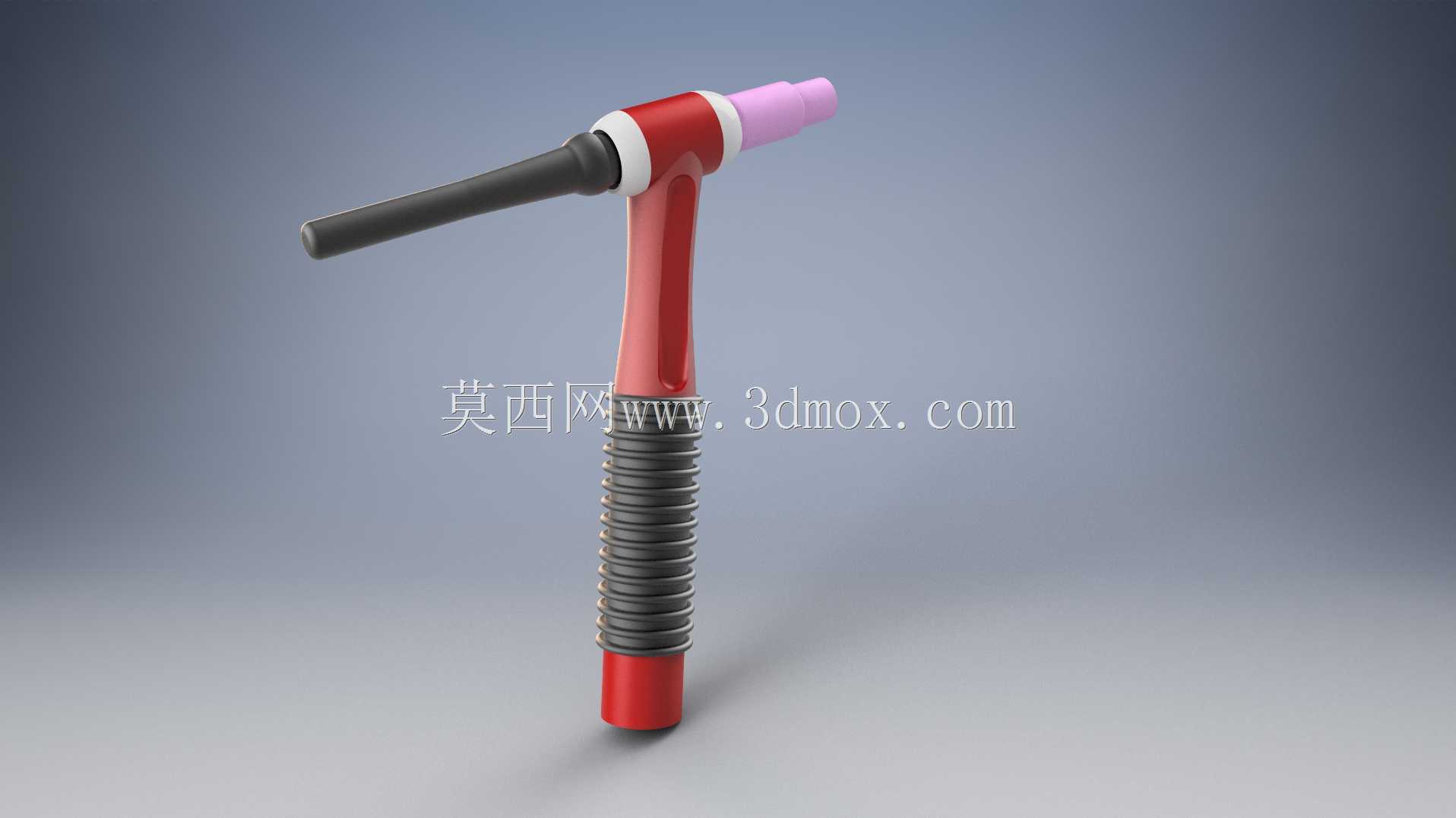

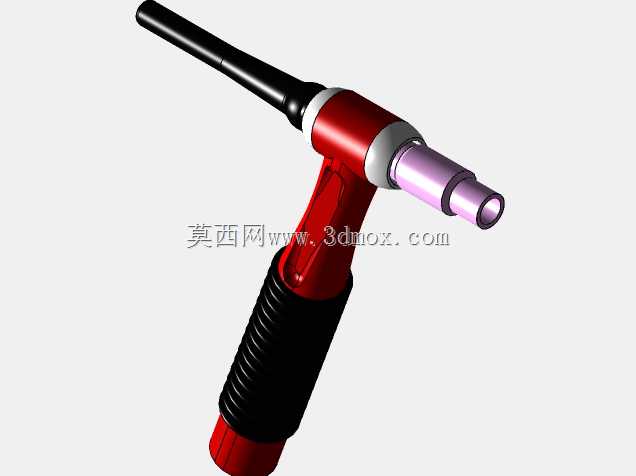

这款TIG焊枪的三维结构完整还原了手工钨极氩弧焊作业端的核心构造，在车间日常的不锈钢薄壁件焊接、有色金属精密拼接、管道封底焊等场景中，这类焊枪是一线焊工最常握持的作业工具，区别于MIG/MAG焊的送丝结构，TIG焊枪需要独立承载钨极夹持、氩气导流、冷却通路以及操作握持的多重功能，结构设计的合理性直接影响焊接过程的稳定性与长时间作业的疲劳度。从结构拆分来看，枪头位置的陶瓷喷嘴是氩气保护的核心输出端，建模时还原了喷嘴的渐扩内腔结构，能够保证喷出的保护气形成层流状态，避免焊接熔池被空气侵入产生气孔缺陷；喷嘴内部的钨极夹结构做了精准的同轴度约束，保证钨极安装后与喷嘴中心重合，避免引弧后电弧偏吹影响焊缝成型。枪身的主体结构采用了绝缘耐热的工程塑料包覆设计，红色的主体外壳既做了电气绝缘防护，也能耐受焊接过程中传导的高温，手柄位置的黑色防滑橡胶套做了环形凹凸纹理设计，贴合人手握持的掌纹弧度，即使戴焊工手套操作也能稳定握持，不会出现打滑偏移的问题。枪尾的黑色压帽结构用于锁紧内部的钨极夹，旋转压帽即可完成钨极的松紧调节与更换，不需要额外工具就能快速调整钨极伸出长度，适配不同焊缝位置的焊接需求。枪身前端的金属连接段用于衔接电缆与气路，内部集成了氩气通路、焊接电缆以及冷却回路，针对大电流焊接的场景，这类结构可以通过循环气冷或者水冷带走枪头积累的热量，避免长时间连续焊接导致枪身过热无法握持。从安装边界来看，这款焊枪的整体握持段直径符合人体工程学设计，枪身弯折角度适配手腕自然下垂的操作姿态，在进行仰焊、立焊等特殊位置焊接时，手腕不需要过度弯折就能保持焊枪与工件的合适夹角，枪头的整体外径控制在较小尺寸，能够深入狭窄的管道接口、钣金缝隙位置完成焊接作业，不会因为枪头体积过大遮挡操作视线。建模过程中对各个零件的装配间隙做了符合实际生产的预留，比如绝缘件与金属件的配合公差、密封位置的压缩量预留都参考了实际焊枪的装配标准，各个活动部件的运动范围也做了约束还原，压帽的旋转行程、钨极的调节范围都和实物保持一致，能够直接用于焊接工装的配套设计、焊枪操作模拟培训、焊接工位的布局规划等场景，也可以作为焊接设备结构优化的参考基准，帮助设计人员快速理解手工TIG焊枪的核心构造逻辑，在进行专用焊枪改装、自动化焊枪末端设计时，可以直接复用其中的夹持、导流、绝缘结构设计思路，减少重复建模的工作量。
