老式枪杆膛线加工专用设备结构

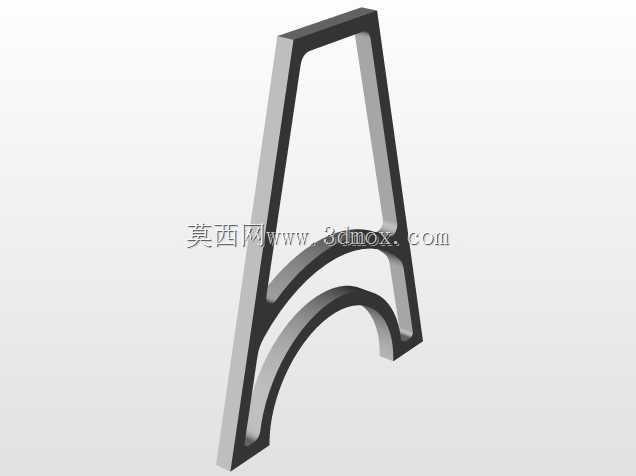

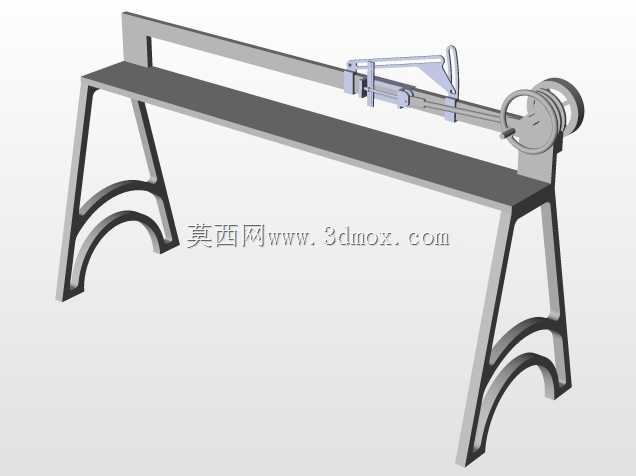

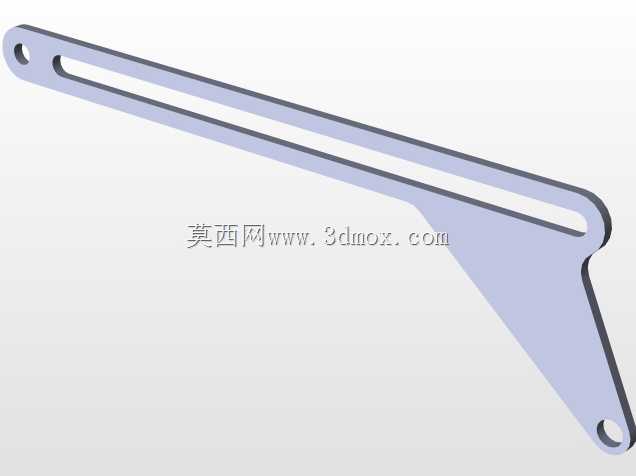

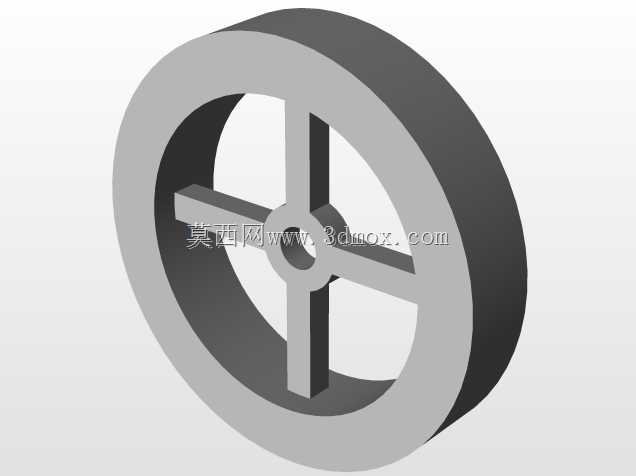

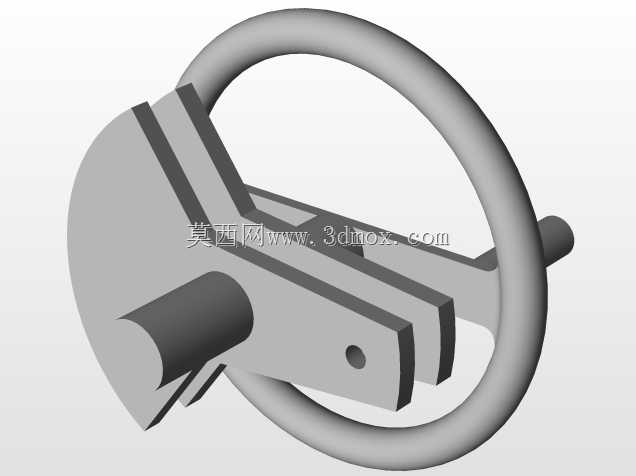

这款膛线加工设备的结构设计，完全围绕老式步枪枪管内膛线的加工需求展开，在轻武器制造的修配、复刻场景中有着不可替代的作用。不同于常规通用机床的多工况适配思路，该设备的长条形主体机架采用整体刚性布局，沿长度方向预留了完整的工件装夹与刀具进给行程空间，两端的L型支撑结构直接承担工件装夹座与动力头的安装基准功能，无需额外拼接辅助支架，从根源上降低长行程加工过程中的机架形变误差。实际加工场景中，待处理的枪管坯件会沿机架长度方向水平装夹在两端支撑座之间，一端通过卡盘固定并提供周向旋转动力，另一端通过顶尖定位抵消长杆工件的自重挠度，刀具进给模组沿机架中部的平直导轨移动，配合工件的定角度旋转，即可在枪管内壁切削出符合缠距要求的螺旋膛线，整个加工过程中机架的平直度直接决定膛线的直线度与缠距一致性，因此设计时特意将导轨安装面与机架主体做一体化加工基准，减少装配环节带来的形位公差累积。从安装边界来看，该设备属于长条形专用加工设备，整体长度适配常规步枪枪管的加工行程需求，安装时需要在设备两端预留足够的工件上下料操作空间，宽度方向仅需覆盖机架主体与操作手柄的活动范围即可，无需过大的横向占地，非常适合小型修械所、枪械复刻工坊这类场地有限的加工场景使用。设备的功能设计完全聚焦膛线加工这一单一工序，没有冗余的附加功能结构，刀具进给的传动结构隐藏在机架主体内部，既可以避免加工产生的金属切屑落入传动副造成磨损，也能减少外部磕碰对传动精度的影响，两端的支撑结构同时集成了装夹定位的调节功能，可以根据不同口径、不同长度的枪管坯件调整装夹间距与中心高，适配一定范围内的多规格枪管加工需求。在设计思路上，这款设备没有追求复杂的数控自动化结构，而是采用纯机械传动的刚性结构设计，所有运动副的配合间隙都可以通过调节机构手动补偿，即使在缺乏专业维护条件的场景下，操作人员也可以通过常规的钳工操作完成设备精度校准，非常适配老式修械作业的实际工况，加工过程中操作人员可以通过手动控制进给速度与旋转节奏，针对不同材质的枪管坯件调整加工参数，避免高速切削导致的内膛表面灼伤或者刀具崩损问题。
