赫克勒科赫UMP冲锋枪结构三维数模

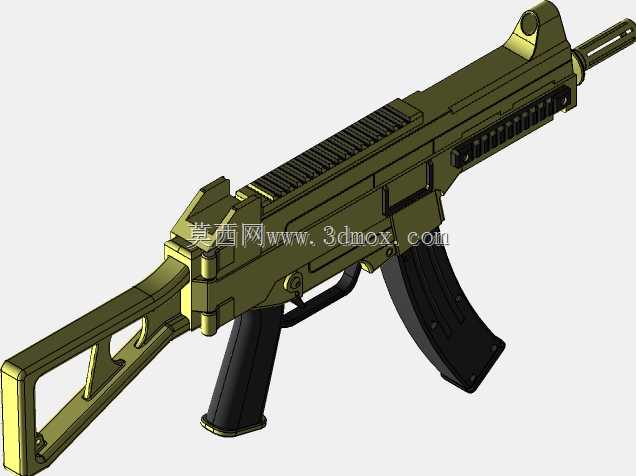

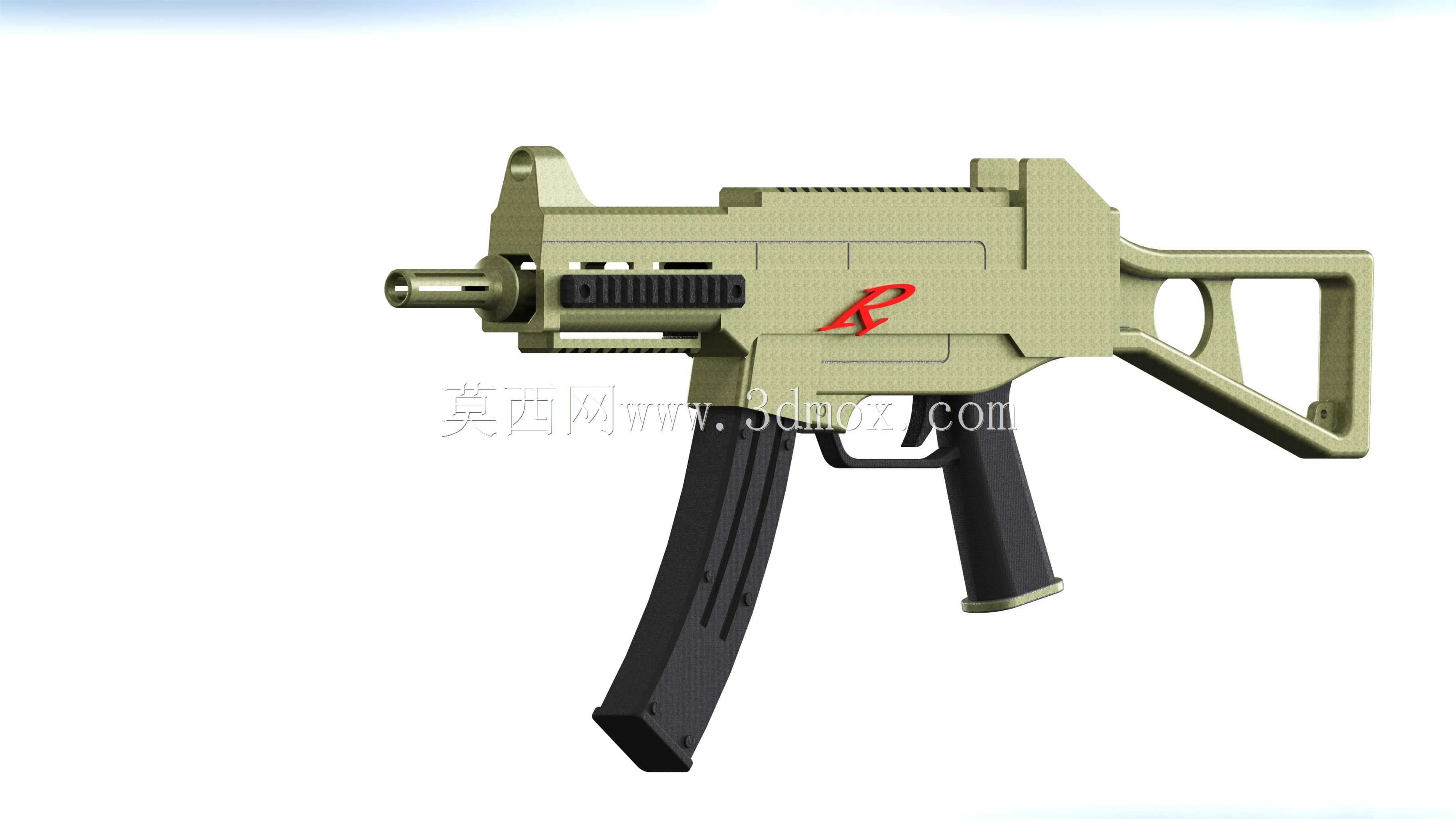

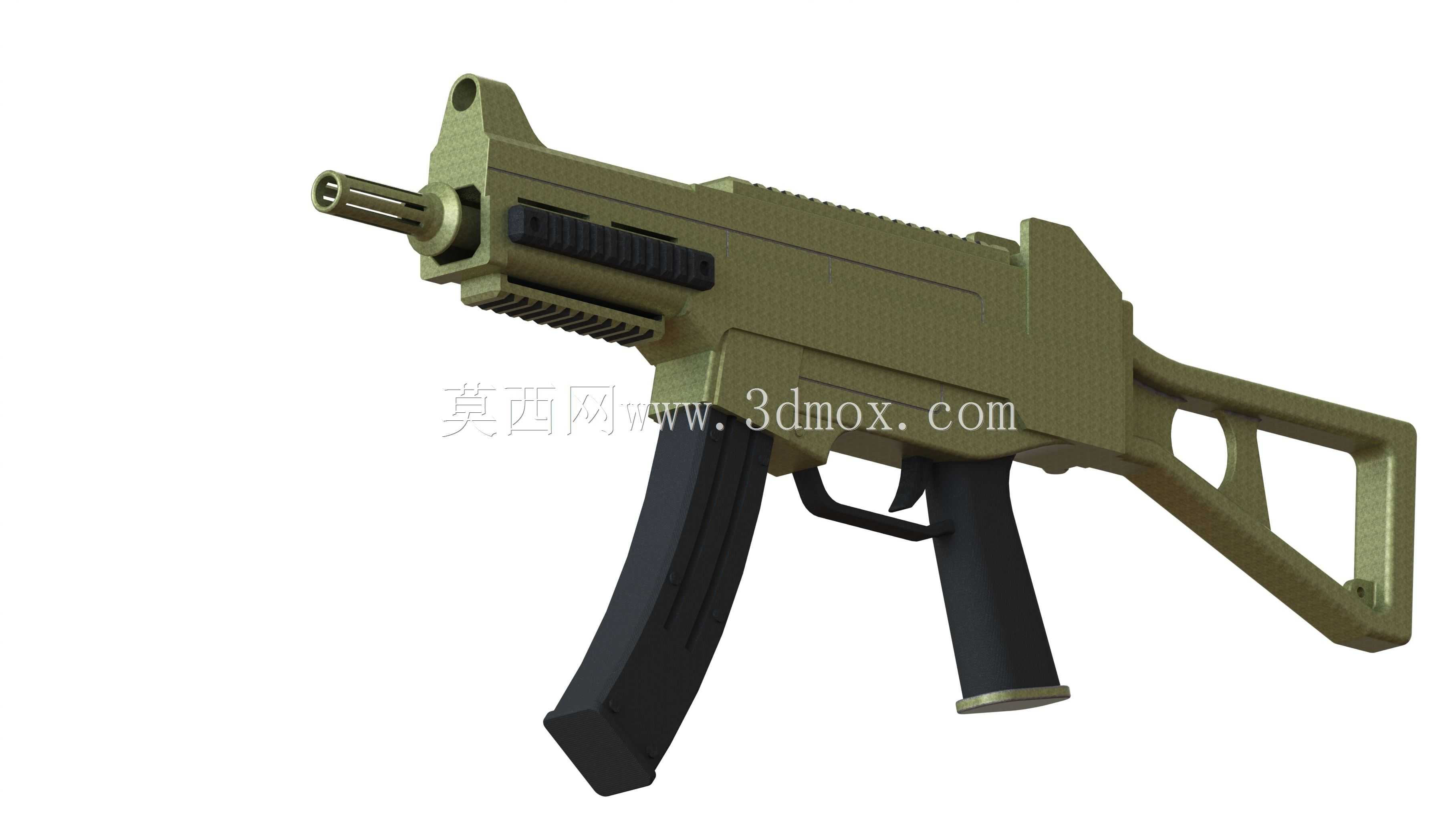

这款UMP冲锋枪的三维结构数模，完整还原了该型单兵自动武器的全部装配关系与外形特征，可用于轻武器结构教学、战术装备模拟、影视道具前置设计等多个场景。从实际用途来看，该型枪械最初定位为警用与特种作战场景下的近距离自动火器，适配.45ACP等大口径手枪弹，在近距离突入、室内清剿、要员防卫等任务场景中，能够凭借可控的后坐力与紧凑的尺寸提供可靠的自动火力输出。数模构建过程中，严格遵循实物的功能逻辑拆分零部件：上机匣部分整合了皮卡汀尼导轨结构、照门准星机械瞄具、枪管节套定位结构，所有导轨的槽位间距、安装面平面度都按照实物公差做了还原，可直接适配各类战术附件的装配模拟；下机匣部分完整呈现了扳机组件、弹匣卡笋、快慢机调节杆、握把防滑纹理的结构细节，快慢机的档位转动限位、扳机的行程空间都做了运动干涉校验，能够模拟实际操作中的动作逻辑。枪托部分采用折叠式镂空设计，数模中还原了枪托的铰接转轴、锁定卡扣、贴腮位置的轮廓，折叠状态下的整体长度、展开后的抵肩距离都与实物尺寸保持一致，安装边界上，折叠状态下全枪长度可控制在450毫米区间内，展开后全长约690毫米，不含弹匣的空枪轮廓宽度不超过60毫米，能够适配常规的枪套、携行具的尺寸匹配模拟。弹匣部分采用弧形双排供弹结构，数模还原了弹匣的抱弹口、托弹簧空间、弹匣体的加强筋结构，与下机匣的弹匣插口配合间隙做了合理的工程预留，能够模拟弹匣插拔的装配动作。整体建模过程中，对外形的棱角过渡、表面的防滑纹路、金属部件与聚合物部件的材质分色都做了区分，没有忽略机匣上的散热槽、拉机柄的让位槽、背带环的安装孔等细小结构，所有零部件的装配约束都按照实际枪械的连接方式设置，包括销钉定位、卡扣连接、螺纹紧固的位置都做了对应还原，既可以用于结构原理的演示拆解，也能够作为衍生改装设计的基础数模，为战术附件加装、外观改型设计提供准确的尺寸基准。
