勃朗宁M1919机枪枪管筒形轴承结构

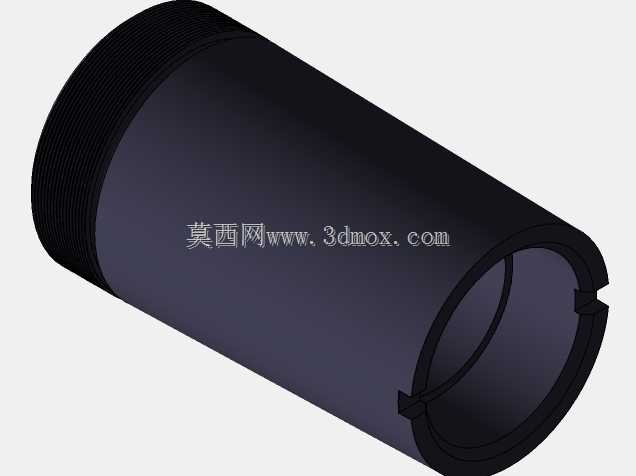

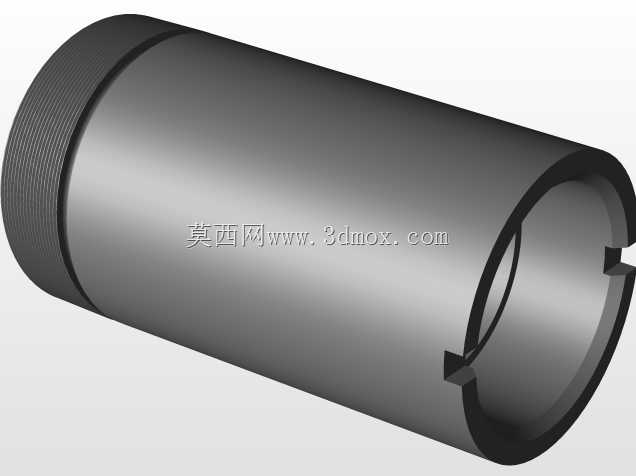

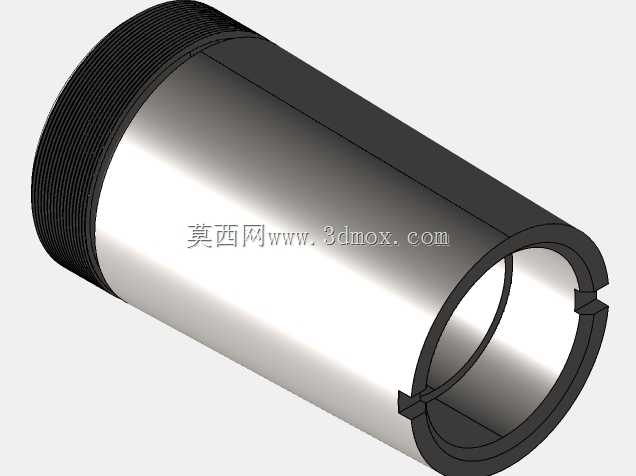

这款筒形轴承是勃朗宁M1919中型机枪枪管组件的核心配套承力零件，主要适配气冷式枪管的往复运动与旋转限位需求，在连发射击工况下承担枪管的径向定位、轴向滑动导向以及后坐缓冲过程中的摩擦减阻作用。从实际装备应用场景来看，M1919系列机枪作为二战时期广泛列装的连发火器，枪管在持续射击过程中会因高温产生微量形变，同时后坐复进过程中存在高频次的轴向滑移，该筒形轴承的存在能够有效避免枪管与机匣套筒直接接触产生的硬磨损，同时保证枪管轴线与枪机、弹膛的同轴度偏差控制在允许范围内，避免因定位偏差引发的卡弹、弹丸散布超标等故障。从结构设计思路来看，该零件采用薄壁套筒式构型，外壁一端加工有细密的外螺纹，用于与机匣前端的衬套实现螺纹旋接固定，保证轴承本体在高频后坐冲击下不会发生轴向窜动；筒身内壁为高精度光滑圆柱面，粗糙度控制在适配金属滑动摩擦的区间，与枪管外壁形成间隙配合，既保证枪管受热膨胀后仍能顺畅滑动，又不会因间隙过大出现轴线偏移。靠近端口位置设计有对称的缺口式卡槽，用于与枪管上的定位凸笋配合，限制枪管的周向转动角度，保证导气孔、弹膛等结构始终保持正确的装配方位，避免周向转动引发的供弹、击发故障。从安装边界来看，该轴承整体为等外径薄壁圆筒结构，安装时需从枪管前端套入，通过外螺纹旋入机匣前端的安装位，安装后筒身完全嵌入机匣衬套内部，仅端口卡槽与枪管定位结构配合，外露部分不超出机匣前端的护罩轮廓，不会额外增加枪械的横向尺寸。在实际建模还原过程中，需要重点关注螺纹段的螺距、牙型与原品的匹配度，以及卡槽的对称度、深度尺寸，这些参数直接影响装配后的配合精度；同时筒壁的厚度设计需要兼顾结构强度与轻量化需求，在承受连续后坐冲击的前提下尽可能降低零件重量，避免增加全枪的前端配重影响据枪稳定性。这类枪械配套的滑动轴承与常规工业滑动轴承的核心差异在于，它需要承受瞬时的强冲击载荷，同时在高温环境下仍能保持稳定的配合间隙，因此设计时对材料的热膨胀系数、耐磨性能都有对应要求，建模过程中对壁厚的均匀性、各配合面的形位公差都需要做对应约束，才能还原零件的实际功能特性。
