气枪用单颗实心子弹承托发射构件

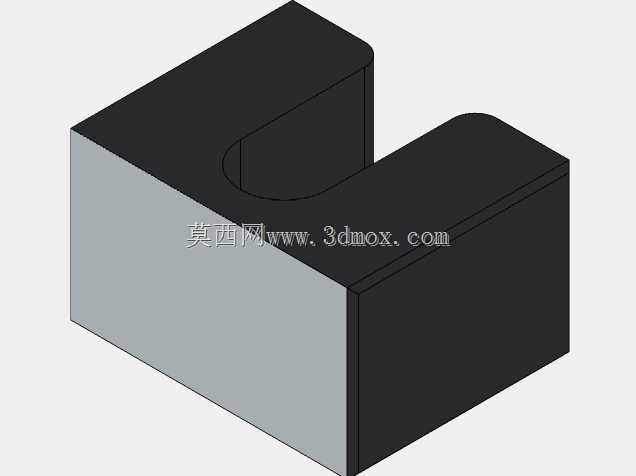

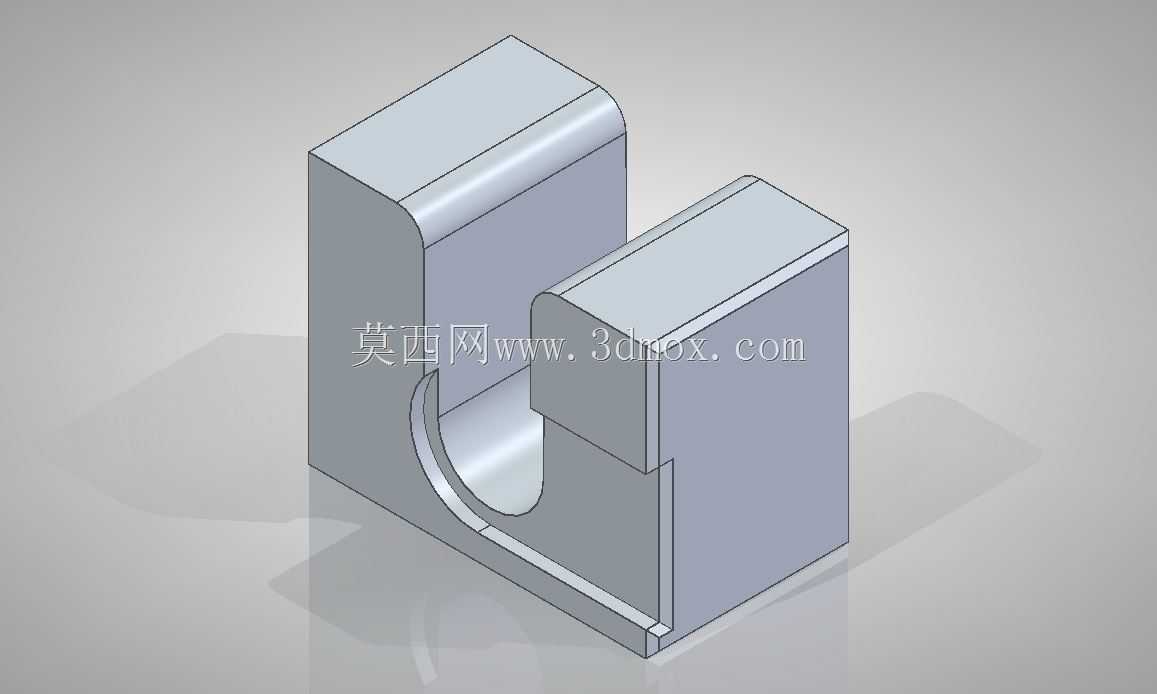

在民用气枪改装与竞技射击配件的设计场景中，这类单弹承托构件主要解决标准气枪弹仓无法适配加长实心弹的适配问题，不少竞技射击爱好者会自制或选用这类承托件，来实现非标准规格实心弹的稳定装填与发射，避免手工装弹时的弹体偏移、击发对位不准的问题。从结构设计来看，该构件采用U型开口式主体结构，两侧设置对称的立式挡边，底部为带圆弧让位槽的承托基面，圆弧槽的曲率与常规实心弹的弹身圆柱段完全匹配，能够在装弹过程中对弹体形成径向定位，防止弹体在推入枪膛过程中发生歪斜。两侧挡边的外侧做了圆角过渡处理，一方面避免装弹操作时尖锐边角划伤操作人员手部，另一方面也能减少构件在枪身对应安装位内插拔时的卡滞风险，挡边的高度经过反复校核，既能够完全覆盖弹身的定位段长度，保证装弹时的导向精度，又不会过高遮挡弹体与枪膛的对位视线，方便操作人员快速完成装弹对位。构件的整体外形为近似矩形的块状结构，安装边界完全匹配FX山猫Mk2.30型号气枪的装弹槽位尺寸，无需对枪身做任何额外打磨或改装，即可直接放入装弹位使用，底部的平直基面能够与枪身装弹槽的支撑面完全贴合，保证击发时构件不会发生窜动。设计过程中特意将承托槽的开口宽度做了0.1mm的正公差处理，既能够保证不同批次生产的实心弹都能顺利放入槽内，又不会因为间隙过大导致弹体定位偏差，槽体末端设置的微小止挡边，能够限制弹体的推入深度，保证每次装弹后弹体的尾端位置一致，确保击发时击针能够准确击中弹体底火位置。这类承托构件在实际使用中，除了辅助装填加长实心弹之外，也能够在日常携带备用弹时作为单弹的固定座，避免实心弹在收纳包内与其他配件发生磕碰导致弹体变形，影响射击精度。构件的壁厚设计充分考虑了气枪击发时的冲击力，主体壁厚均匀分布在3mm左右，既保证了足够的结构强度，不会因为反复装弹、击发震动出现开裂变形，又控制了整体重量，不会给枪身增加过多额外负载，影响持枪射击时的重心平衡。
