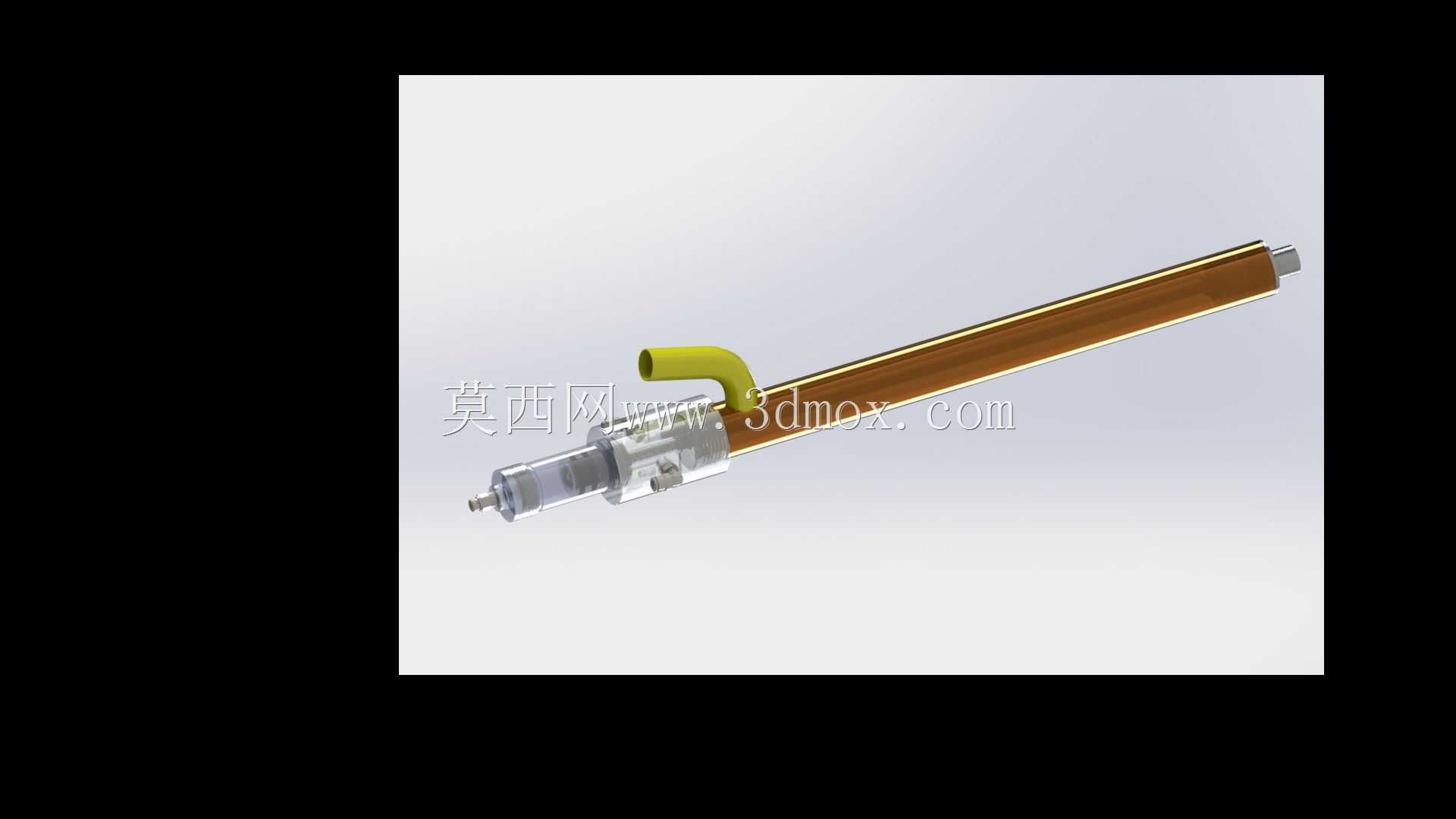

EPS成型机用长杆式注入喷枪结构

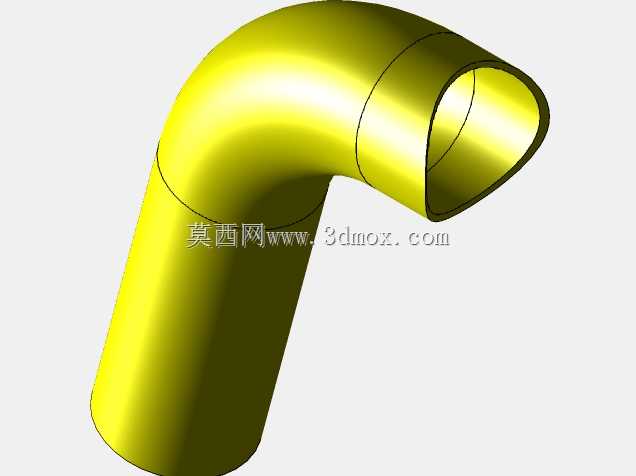

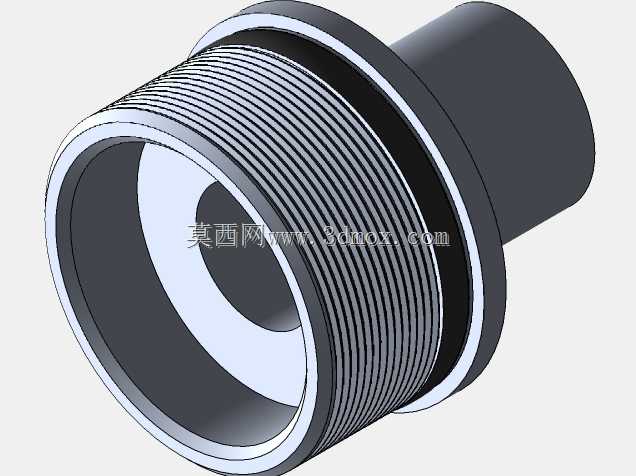

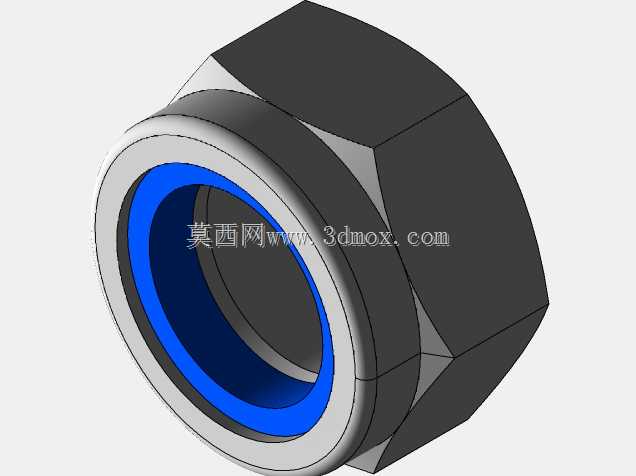

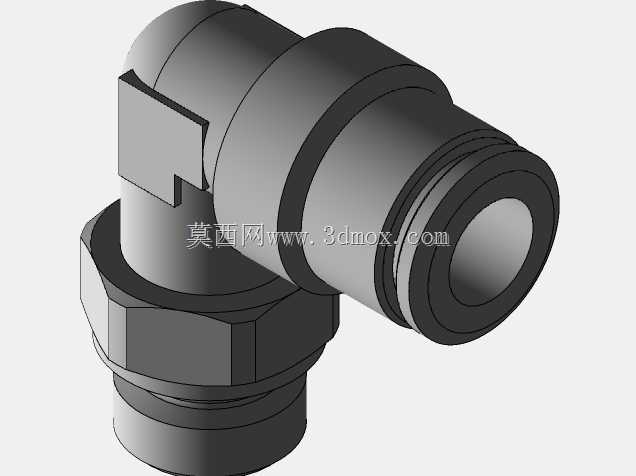

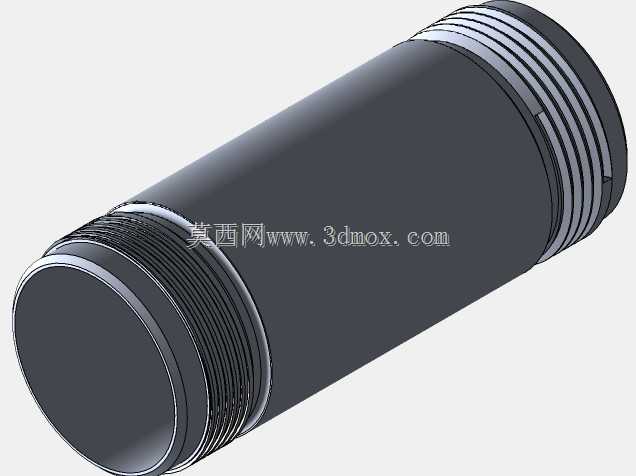

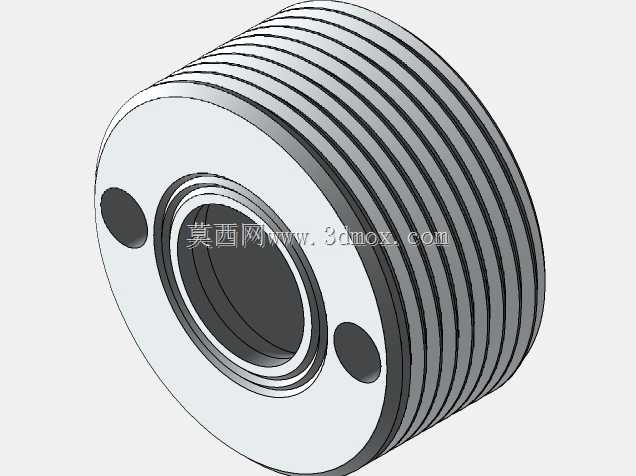

在EPS泡沫制品成型生产线上，这类长杆式注入喷枪是安装在成型机料仓与模腔之间的核心执行部件，主要承担预发后的EPS颗粒定量输送、模腔精准注料的功能，直接决定泡沫制品的填充均匀度与成型合格率。不同于常规短程注料部件，该结构采用细长杆身设计，适配深腔、窄腔类EPS泡沫制品的注料需求，杆身长度可覆盖多数中小型包装泡沫、建筑保温构件的模腔深度范围，安装时通过前端金属接头与模腔注料口对位锁紧，后端进料段对接料仓的出料管路，侧部的弯管接口用于接入压缩空气管路，为颗粒输送提供动力气源。从结构设计逻辑来看，枪身主体采用同轴分层结构，外层为刚性支撑管体，承担安装定位与结构防护作用，内层为光滑输送通道，减少预发颗粒输送过程中的卡滞、破损风险；前端阀组集成了启闭控制与流量调节结构，注料时阀口开启，压缩空气裹挟预发颗粒沿通道高速注入模腔，注料完成后阀口快速闭合，避免余料滴落造成模腔边缘积料，影响后续合模成型精度。侧置的气路接口采用弯管导向设计，避免气路管路与成型机周边的合模机构、料仓移动结构产生运动干涉，安装边界上，枪身整体外径控制在较小尺寸范围内，可在模架上密集排布，适配多腔模的同步注料需求，前端接头的连接尺寸符合EPS成型机的通用注料口安装标准，无需额外加工转接件即可完成替换安装。实际生产场景中，这类注入喷枪的工作频次与成型机的生产节拍完全匹配，单班次注料动作可达数百次，因此结构设计上对运动部件的耐磨性能做了针对性优化，阀组的密封面采用耐磨材质配对，减少长期往复启闭造成的密封磨损，避免漏气漏料问题；杆身的光滑内壁降低了颗粒输送的阻力，在相同压缩空气压力下可获得更远的输送距离与更稳定的料流，针对不同密度的EPS预发颗粒，可通过调整侧部气路的进气压力匹配注料速度，避免注料速度过快造成颗粒飞溅，或是注料速度过慢导致模腔填充不足、制品出现缺料空洞的缺陷。在设备维护层面，该结构的拆解步骤较为简便，松开前端接头的锁紧结构即可抽出内部阀芯与输送管段，定期清理通道内残留的颗粒碎屑与静电吸附的粉尘，可有效避免长期使用后的通道堵塞问题，适配连续化生产的运维需求。
