AR-15螺栓锁销冲孔定位工装结构

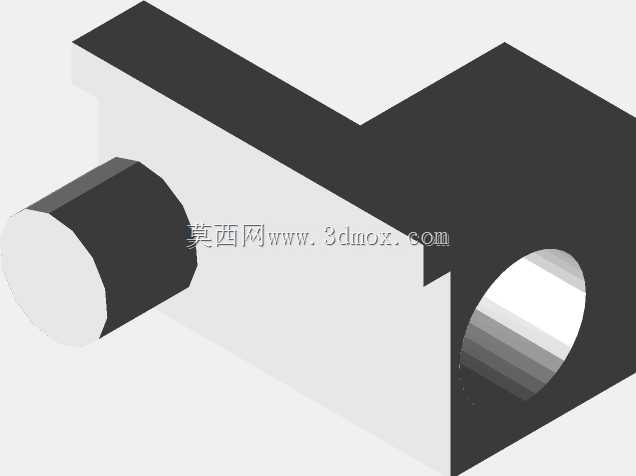

在枪械维保与零部件装配作业场景中，AR-15系列步枪的螺栓锁销安装一直是容易出现同轴度偏差的工序环节，传统手工对准冲头的操作方式，很容易因为施力角度偏移导致锁销孔边缘崩边、锁销压装后卡滞，甚至造成螺栓部件报废，这套冲孔夹具正是针对这一实际作业痛点设计的专用定位工装。从结构设计逻辑来看，夹具主体采用L型块状基体作为承载核心，一侧伸出的圆柱定位段可直接插入AR-15螺栓组件对应的预装孔位，实现夹具与待加工部件的无间隙定位，基体上开设的同轴导向孔与冲头外径采用H7/g6的小间隙配合，能够完全约束冲头的进给方向，从根源上避免冲头歪斜的问题。设计阶段特意将导向孔的有效导向长度设置为冲头直径的2.5倍，保证冲头在冲孔全过程中都能得到稳定的径向约束，不会因为悬臂过长出现摆偏；基体上的定位圆柱段做了0.02mm的倒锥处理，既方便快速插入待装配件的定位孔，又能保证装配后无径向窜动，不会在冲孔受力时出现夹具移位。实际作业时，操作人员只需先将夹具的定位圆柱插入螺栓组件对应的基准孔，确认夹具贴合面与工件端面完全贴合后，将冲头穿入导向孔，使用手锤或小型压力机施加轴向力即可完成锁销冲孔作业，整个过程不需要反复找正对准，单步作业时间相比传统手工操作可缩短60%以上，同时冲孔的位置度公差可控制在0.05mm以内，完全满足枪械部件的装配精度要求。从安装边界来看，夹具的整体外轮廓尺寸适配AR-15螺栓组件的周边避让空间，操作时不会与枪机框等相邻部件发生干涉，基体的边角位置都做了R2的圆角处理，避免操作过程中划伤工件表面或操作人员手部；导向孔的入口端做了15度的导入倒角，即使冲头初始放置时有微小偏移，也能顺着倒角顺利滑入导向段，降低操作门槛。这套夹具没有多余的复杂结构，所有型面都采用常规铣削、钻削工艺即可加工完成，普通机加工车间不需要特殊设备就能自制，适合枪械维修站点、轻武器装配车间作为常备辅助工装使用，能够有效降低锁销安装工序的废品率，提升装配作业的一致性，即使是经验不足的操作人员，借助该夹具也能完成符合精度要求的冲孔作业，减少对操作人员技能水平的依赖。
