简易左轮式手持模型结构设计展示

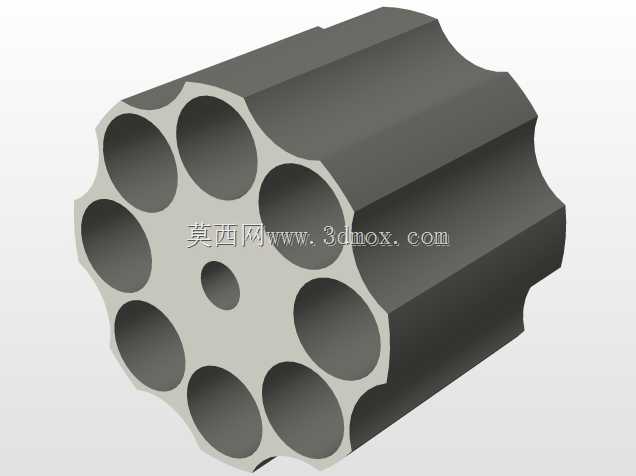

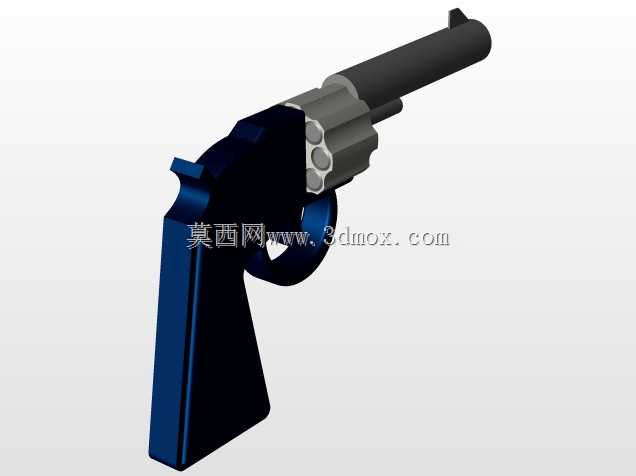

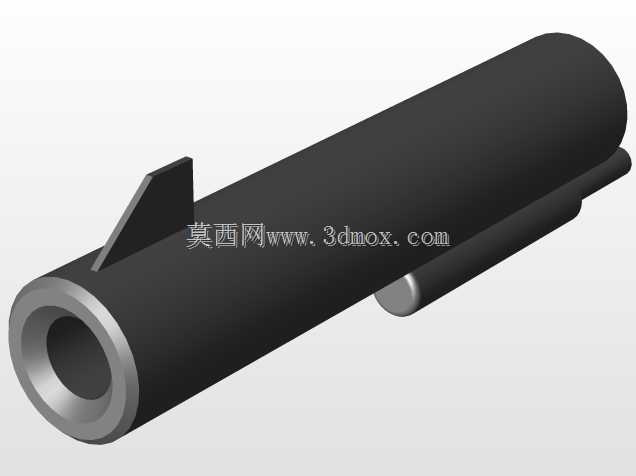

这类简易转轮式手持模型的结构设计，常被用于机械原理教学演示、青少年科创实践教具以及影视道具的前期结构打样场景，在机械认知科普领域，能够直观展现单动式转轮机构的传动逻辑，帮助初学者理解击锤与转轮的联动关系，不需要复杂的加工工艺就能完成实体制作，适配普通桌面级3D打印的加工精度要求。从功能特性来看，该模型还原了经典左轮结构的核心运动逻辑：扣动扳机时会同步带动击锤抬升，同时驱动转轮转动固定角度，让弹巢内的模拟膛位对准枪管轴线，松开扳机后击锤复位待击，整套运动副没有冗余的传动零件，所有配合面都做了0.2mm的间隙预留，避免打印后出现卡滞问题。设计过程中优先考虑了手持握持的人机尺寸，握把部分的倾斜角度设置为18度，贴合普通人手掌自然握持的姿态，握把宽度控制在32mm，即使是手掌偏小的使用者也能稳定持握，枪管长度设置为120mm，整体重心落在握把上方15mm位置，持握时不会出现头重脚轻的前倾问题。转轮部分采用六膛位对称结构，每个膛位的内径统一为10mm，膛位之间的壁厚保留3mm，既保证了结构强度，也不会让转轮部分过于厚重，转轮与中心转轴的配合采用间隙配合，转动阻尼均匀，不会出现松旷或者转动卡顿的问题。击锤部分的外形做了简化处理，取消了真铁结构上的复杂防滑纹，只保留了核心的转动支点与待击卡槽，加工时不需要额外的支撑结构，打印完成后只需要简单去除毛边就能完成装配。整个模型的安装边界非常宽松，所有零件都采用卡扣加定位销的连接方式，不需要额外的紧固件，总装完成后整体尺寸控制在180mm*120mm*40mm范围内，不需要占用过多的存放空间，也方便在教学场景下传递展示。在结构验证阶段，针对转动副的磨损问题做了优化，所有相互摩擦的接触面都做了圆角过渡，避免应力集中导致的零件断裂，同时将配合面的表面粗糙度要求控制在Ra3.2，普通FDM打印的精度就能满足使用要求，不需要后续的打磨抛光工序。这类简化结构的模型，也常被用作机械设计入门的练习案例，学习者可以在这个基础结构上，自行添加退壳机构、双动扳机结构等拓展功能，逐步加深对枪械结构传动逻辑的理解，不需要一开始就面对复杂的全尺寸真铁建模难度，降低了机械结构学习的入门门槛。
