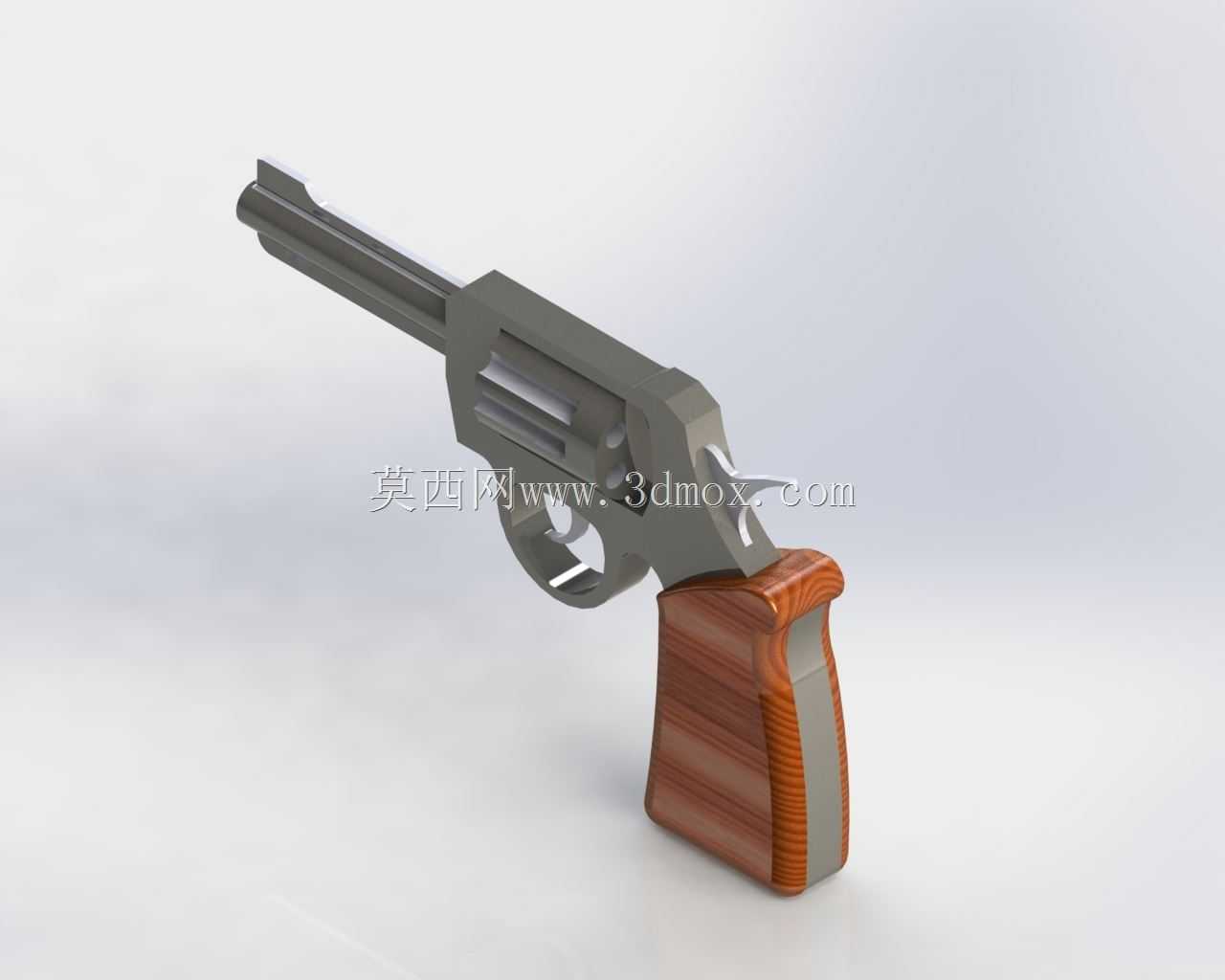

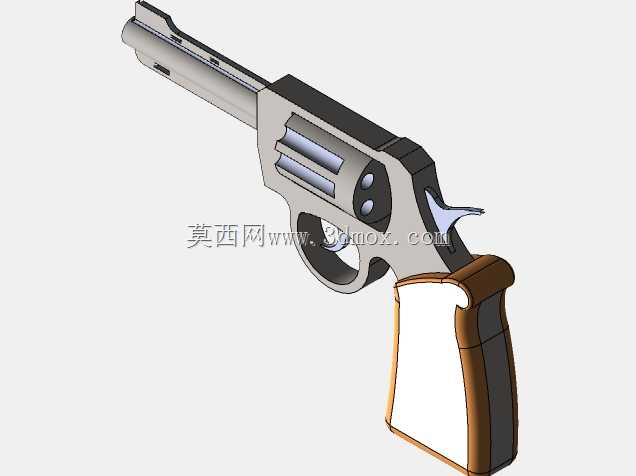

木纹握把左轮手枪结构三维数模

该左轮结构数模还原了经典转轮手枪的核心布局，整体采用金属主体加木质握把的分件设计，在结构建模阶段优先考虑了各部件的装配干涉校验，枪管与转轮座的同轴度公差在建模时预留了0.02mm的装配间隙，适配实际加工时的表面处理余量。从实际应用场景来看，这类结构数模可用于影视道具的前期结构验证、科普教具的结构拆解演示，也能为玩具枪械的结构设计提供参考基准，避免设计阶段出现转轮卡滞、击锤联动失效等常见问题。

握把部分采用贴合人手握持弧度的曲面建模，木纹纹理的分层结构对应实际木质握把的分片加工工艺，握把与金属枪身的连接位置设计了嵌入式定位槽，安装时无需额外调整对位，可直接通过侧面固定销完成锁紧，安装边界控制在握把底部向上12mm的区域内，不会超出握持时的手掌覆盖范围，避免使用时出现硌手问题。枪管部分采用阶梯式圆柱结构，前段的准星基座与枪管为一体化建模，减少了后续装配的累计误差，转轮仓的内部型腔尺寸适配标准转轮弹巢的转动空间，仓壁厚度均匀控制在3.2mm，既保证结构强度也控制了整体重量。

设计过程中优先还原了经典左轮的操作逻辑，击锤与扳机的联动结构做了简化的运动仿真适配，可直接在建模软件中模拟扣动扳机时击锤抬起、释放的完整行程，不需要额外添加运动副约束。枪身表面的棱角位置都做了R0.5的圆角过渡，对应实际金属件的去毛刺工艺，避免加工后出现锐边割手的问题。整体外形尺寸控制在全长220mm、高度135mm的范围内，适配常规展示台的摆放空间，也可等比例缩放后用于不同尺寸的道具制作场景，缩放时各部件的装配间隙会随比例同步调整，不会出现缩放后部件无法装配的问题。
