迷你转轮式玩具手枪结构设计

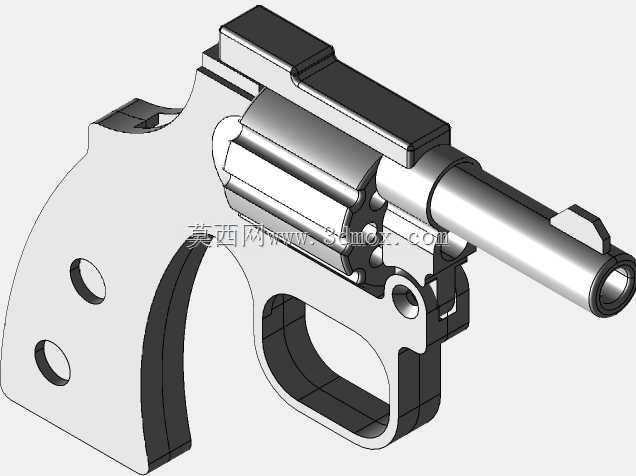

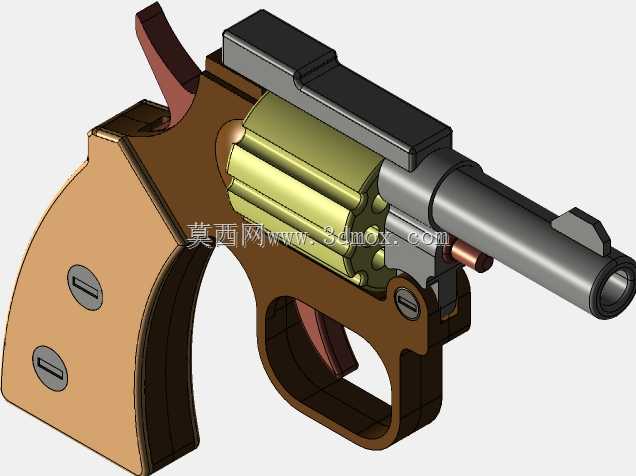

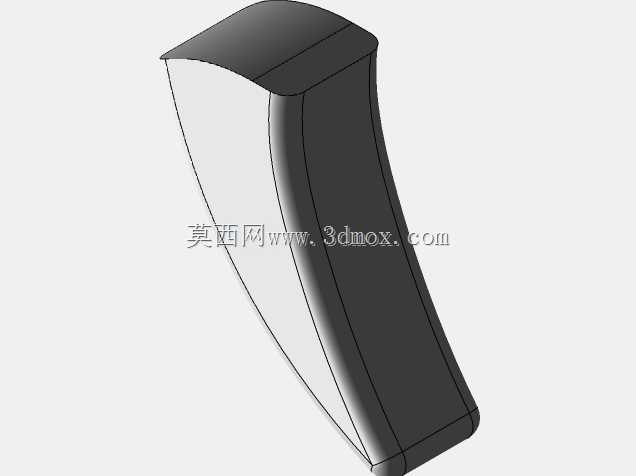

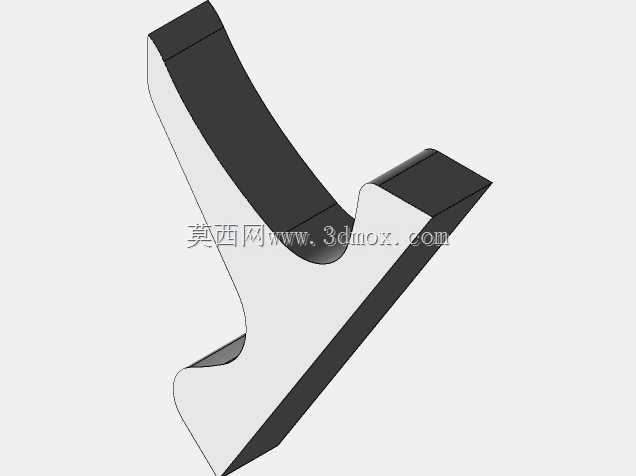

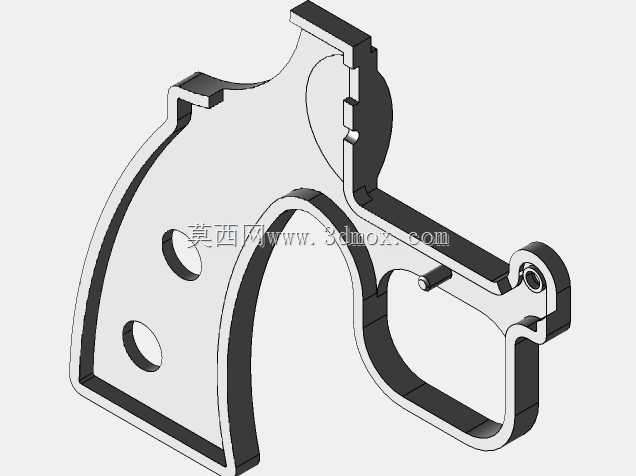

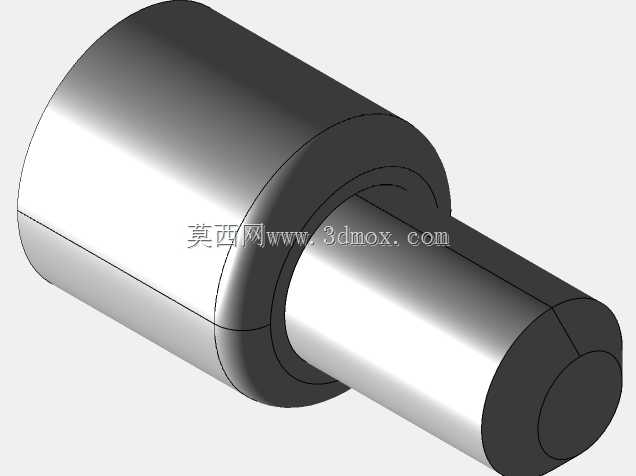

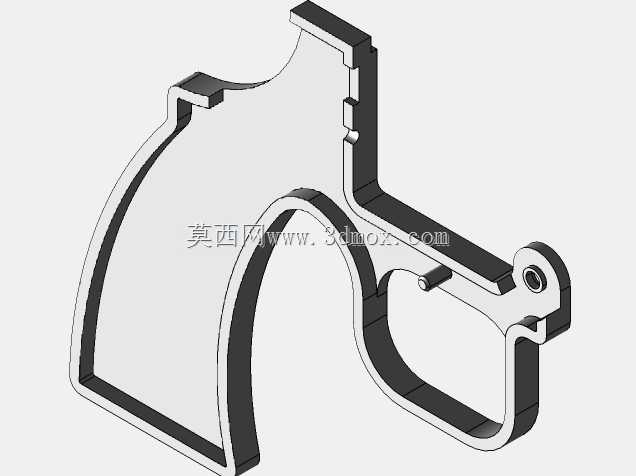

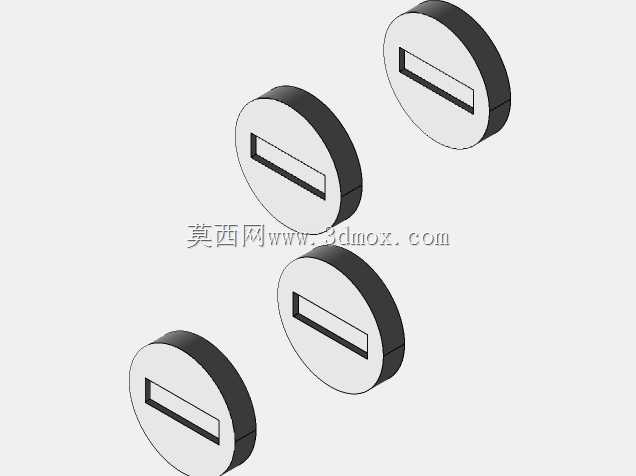

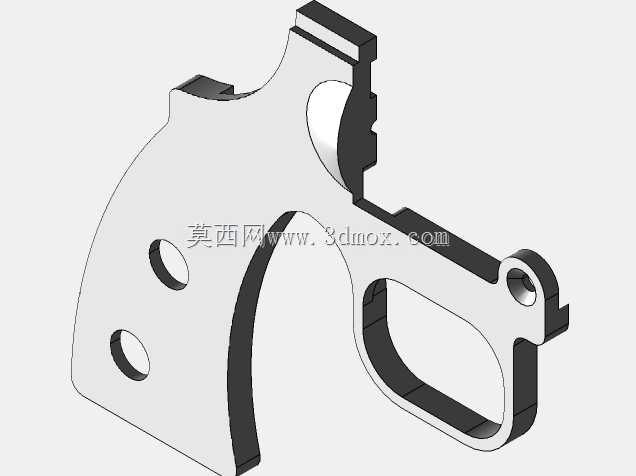

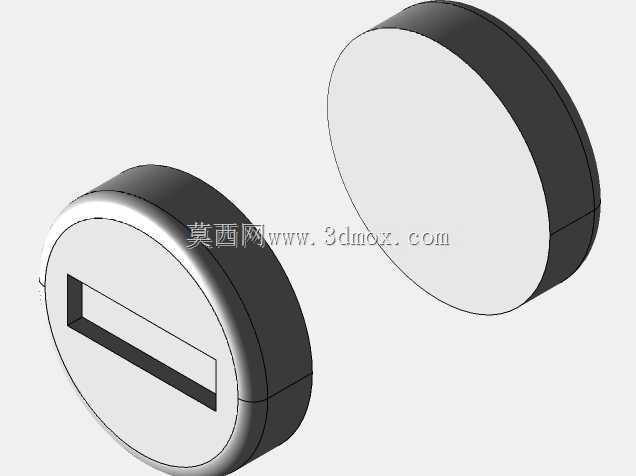

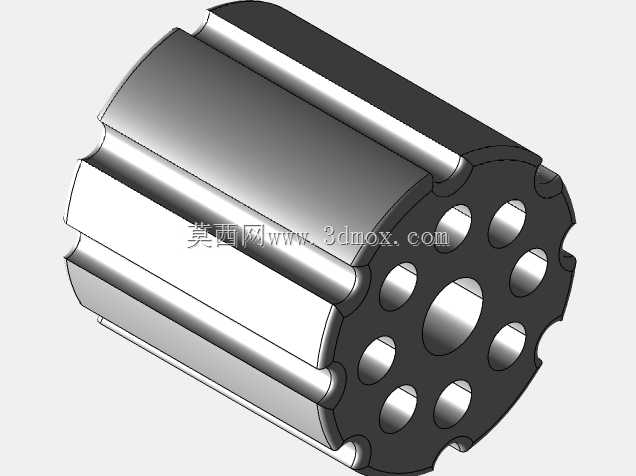

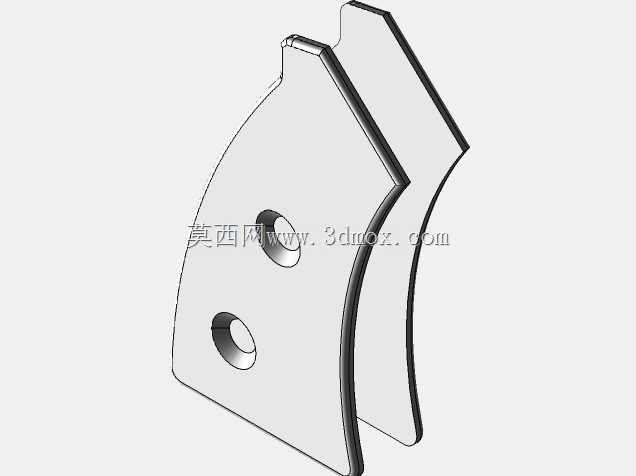

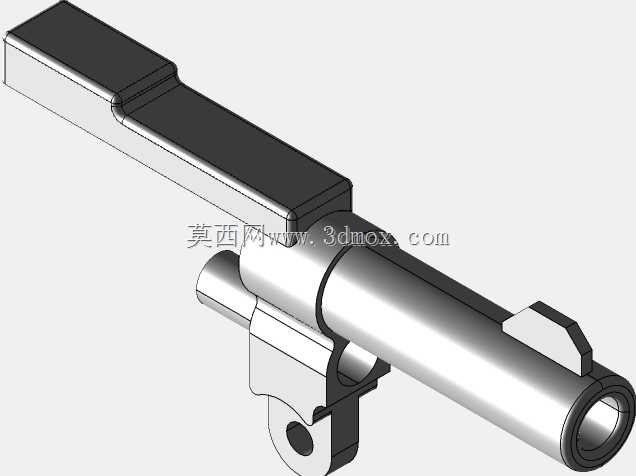

这款迷你转轮式玩具手枪的设计，最初定位是桌面把玩级的机械摆件，核心面向机械结构爱好者、枪械原理科普场景使用，不具备任何击发功能，所有结构均围绕静态展示与手动操作把玩的需求展开。从结构设计逻辑来看，整体参照经典转轮手枪的布局做等比例缩小，握把部分采用贴合人手握持弧度的曲面造型，表面预留两处一字槽装饰件，还原真实枪械握把贴片的固定结构，握把内部做中空减重处理，既降低整体用料重量，也能在3D打印制作时减少支撑材料的使用，降低打印失败概率。转轮弹巢部分是整个结构的核心展示区域，设计为六发容弹量的经典布局，弹巢与框架之间预留0.15mm的转动间隙，保证手动拨动时转动顺畅无卡滞，弹巢表面做环形凸起的加强筋造型，既还原真实枪械的弹巢外观，也能提升薄壁结构的抗形变能力，避免把玩过程中受力开裂。枪管部分采用阶梯轴式的造型设计，从与框架连接的根部到枪口位置做逐步收窄的过渡，枪口位置做内凹的倒角处理，还原真实枪管的枪口特征，枪管与上框架采用嵌入式定位配合，定位深度达到枪管长度的三分之一，保证连接强度，避免把玩时出现松动脱落的问题。击锤与扳机部分做联动结构的简化设计，扣动扳机时可带动击锤向后回转，松开扳机后击锤靠内置的弹性结构复位，整个联动机构的传动间隙控制在0.1mm以内，既保证动作顺畅，也不会出现旷量过大导致的松垮手感。从安装边界来看，整枪整体长度控制在120mm以内，高度不超过80mm，厚度最大处为握把位置的30mm，整体尺寸小巧，可直接放置在桌面展示架上，也可作为钥匙扣挂件的改装基底。框架部分的所有棱边都做了R0.5的圆角处理，避免尖锐边角划伤手部，完全符合玩具类产品的安全设计要求。在实际应用场景中，这款模型既可以作为机械原理教学的演示教具，帮助初学者理解转轮手枪的基本传动逻辑，也可以作为3D打印爱好者的练习模型，所有零件拆分后都具备良好的打印适配性，无需复杂的支撑结构即可完成制作，组装过程仅需简单的销轴连接，不需要额外的粘接工序，拆装难度低，适合新手练习机械装配逻辑。设计过程中对所有配合面都做了公差适配，针对不同的3D打印工艺预留了对应的收缩余量，即便是使用FDM工艺打印，也能保证各零件的装配顺畅度，不会出现过紧无法装配或者过松松脱的问题。
