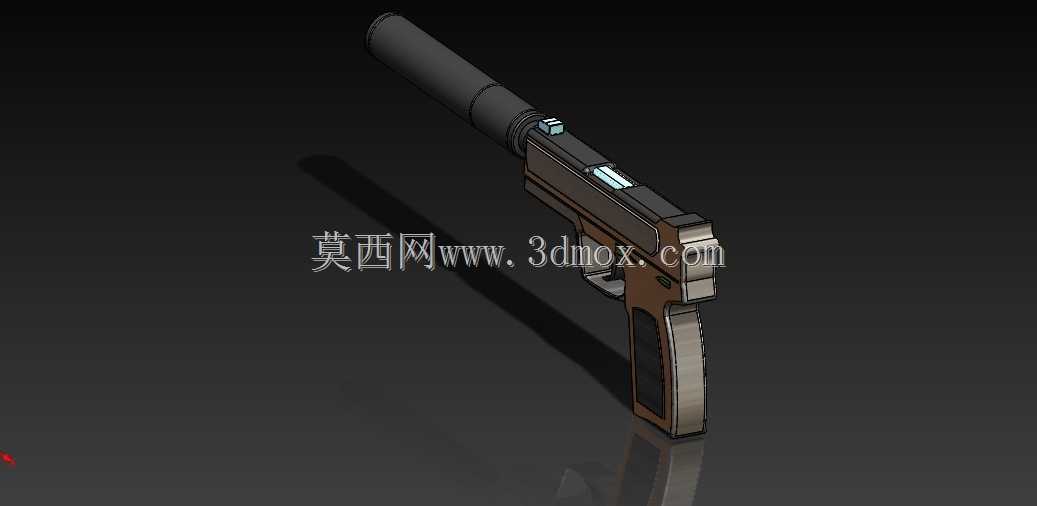

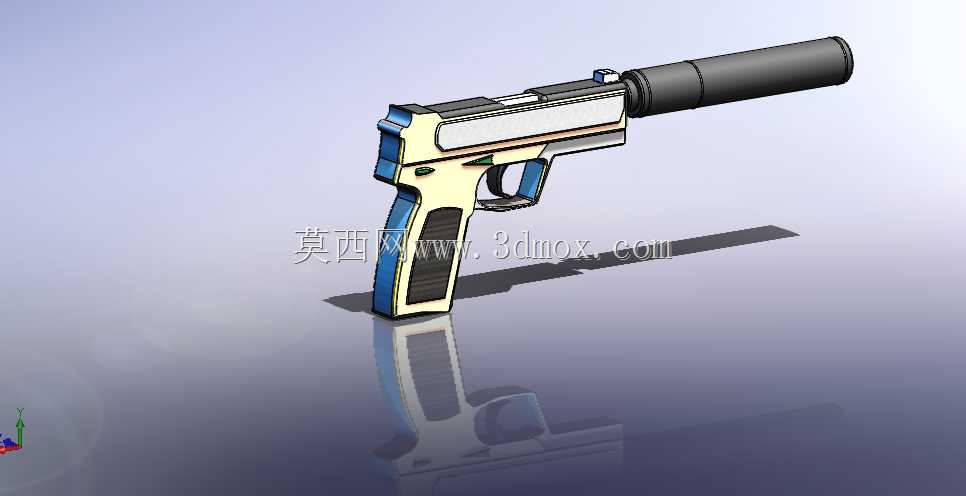

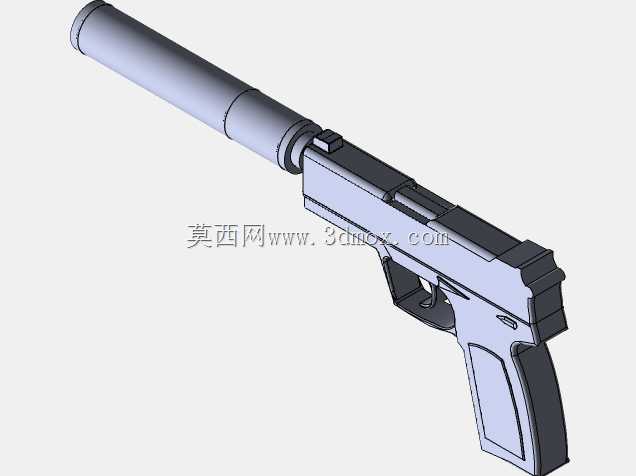

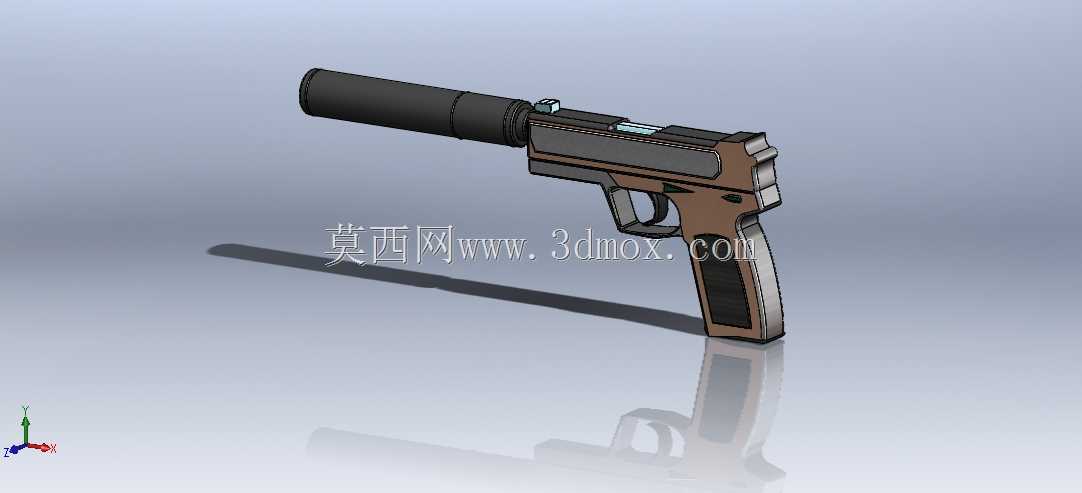

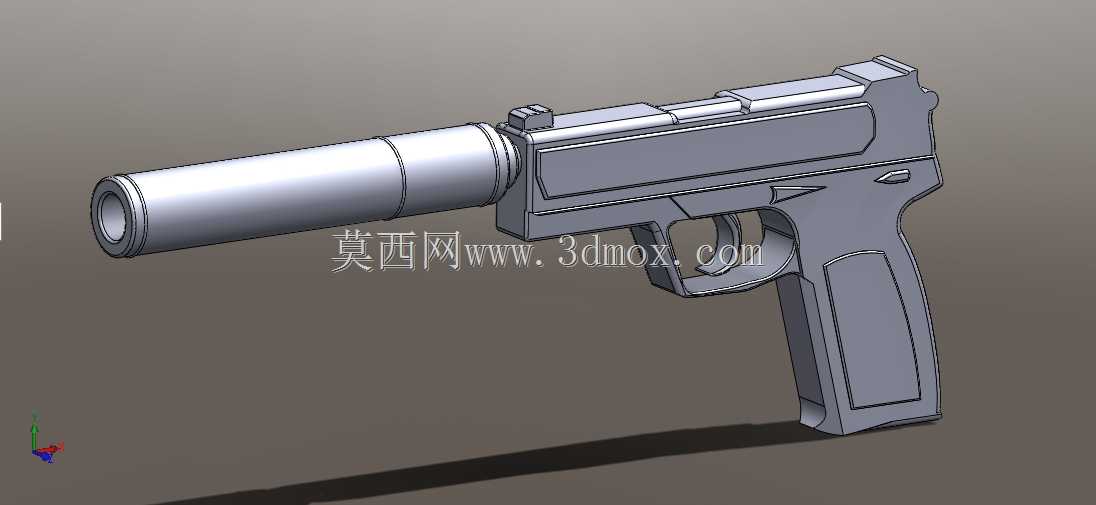

带消音组件的小型手枪结构三维造型

本次完成的枪械结构造型，核心围绕紧凑型自卫手枪加装消音组件的实际使用需求展开设计，首先从握持人机工程边界入手，握把部分的弧度贴合成年男性手掌自然握持的弯曲角度，握把防滑纹理的排布避开虎口受压区域，握持时虎口与套筒座后端的贴合间隙控制在3mm以内，避免连续据枪时出现硌手问题。套筒部分的前后防滑齿深度设置为0.8mm，齿间距2mm，既保证手动上膛时的摩擦力足够，又不会因为齿槽过深积攒污垢影响动作可靠性。消音组件的安装接口采用与枪管前端过盈配合加定位销的固定方式，消音筒外径控制在32mm，长度110mm，安装后全枪总长不超过320mm，满足隐蔽携行时的尺寸边界要求，不会因为加装消音组件导致整体尺寸超出日常隐蔽携带的适配范围。从结构功能层面看，该造型还原了自由枪机式自动方式的核心运动逻辑，套筒与套筒座的配合导轨间隙设置为0.15mm，保证往复运动顺畅无卡滞，扳机护圈的尺寸预留了冬季戴薄手套操作的空间，护圈前端距离扳机的最小距离为12mm，避免戴手套操作时出现扳机扣动受阻的问题。弹匣插口处做了15度的导向倒角，更换弹匣时可以快速对位，不需要刻意对准插口即可完成装填动作。设计过程中优先考虑了结构的可拆解性，所有零部件的拆分逻辑贴合真铁的实际拆装顺序，击针、抽壳钩、扳机簧等细小零件都做了独立的结构造型，没有做一体化简化处理，方便后续做结构原理演示或者拆装动画制作时直接调用。在实际应用场景中，这类带消音组件的紧凑型手枪造型，既可以作为影视道具制作的三维参考底模，也可以用于军警战术训练的模拟器材结构验证，还能作为轻武器科普内容的三维演示素材，消音组件的内部腔室结构也做了等比例还原，能够直观展示消音碗的排布方式，解释燃气膨胀减速的消音原理。从安装适配角度看，消音组件与枪管的同轴度公差控制在0.05mm以内，避免安装后出现射弹散布偏移的问题，套筒座前端的消音让位槽深度足够，套筒后坐过程中不会与消音筒发生干涉，全枪重心落在握把上方靠前位置，据枪时不会出现枪口下坠的问题，长时间握持的疲劳度更低。整体外形线条做了圆角过渡处理，没有尖锐的棱角，避免携行时勾挂衣物，外露的操作部件比如保险杆、弹匣释放钮、空仓挂机杆的突出高度都控制在2mm以内，既保证操作时的触感清晰，又不会因为突出过多造成意外触碰。
