火炮装机配套装枪支撑连接构件

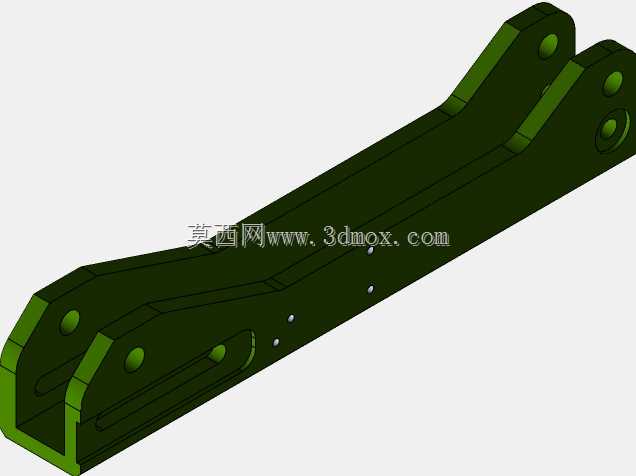

在地面火力装备的配套装机作业场景中，这类支撑连接构件主要承担火炮装机过程中枪械类组件的定位承托功能，是装备现场组装、日常维护拆装环节里不可或缺的配套工装结构件。从实际使用场景来看，该构件需要适配火炮装机工位的操作空间，既要保证承托枪械时的结构刚性，避免装调过程中组件移位影响装配精度，也要兼顾拆装操作的便捷性，减少作业过程中的多余调整步骤。从结构设计思路上，构件整体采用长条形承力布局，两端分别设置铰接安装位与承托卡位结构：靠近操作端的U型卡位结构直接贴合枪械组件的安装基准面，卡位边缘做了贴合导向的斜切处理，方便组件快速对位卡入，避免硬刮蹭损伤部件表面；另一端的双铰接耳座预留了同轴安装孔，可与装机工位的摆臂机构连接，实现支撑角度的小范围调整，适配不同装机姿态下的承托需求。构件本体采用等强度的变截面设计，主体承力段保留足够的壁厚来承受装枪过程中的竖向载荷与侧向偏移力，非承力区域做了局部减重的结构优化，在不降低整体刚性的前提下控制构件自重，减少摆臂机构的负载。安装边界方面，铰接耳座的孔位间距、孔径尺寸严格匹配现有装机摆臂的连接轴规格，不需要额外加工转接件即可直接装配；承托端的卡位开口尺寸适配对应枪械组件的夹持基准直径，卡位内侧预留了安装缓冲衬垫的槽位，可避免刚性接触刮伤枪械表面的防护层。构件侧面预留的多个小孔位为辅助定位销孔，可在承托组件后插入定位销锁定构件姿态，防止装调过程中支撑臂意外转动引发安全隐患。这类构件的设计没有采用复杂的异形曲面，所有加工面均以平面、规则圆柱面为主，既降低了加工制造的难度，也方便后期使用过程中的磨损修复，铰接孔位可通过更换衬套的方式补偿磨损量，延长构件的整体使用寿命。在实际装机作业中，该构件不需要额外搭配复杂的锁紧机构，依靠卡位结构与铰接位的阻尼即可稳定承托组件，单人即可完成枪械组件的对位承托操作，有效提升火炮装机的作业效率，减少装调过程中的对位辅助时间。
