影视道具类定制射镖枪专用飞镖结构

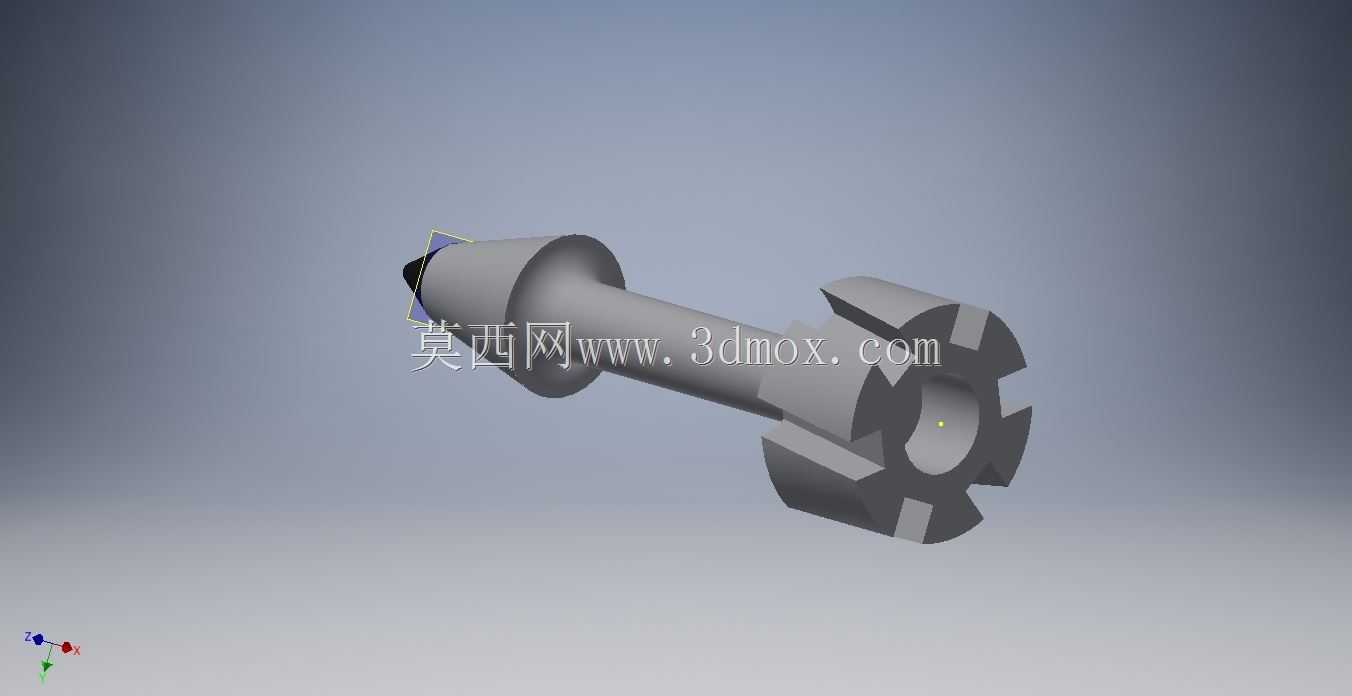

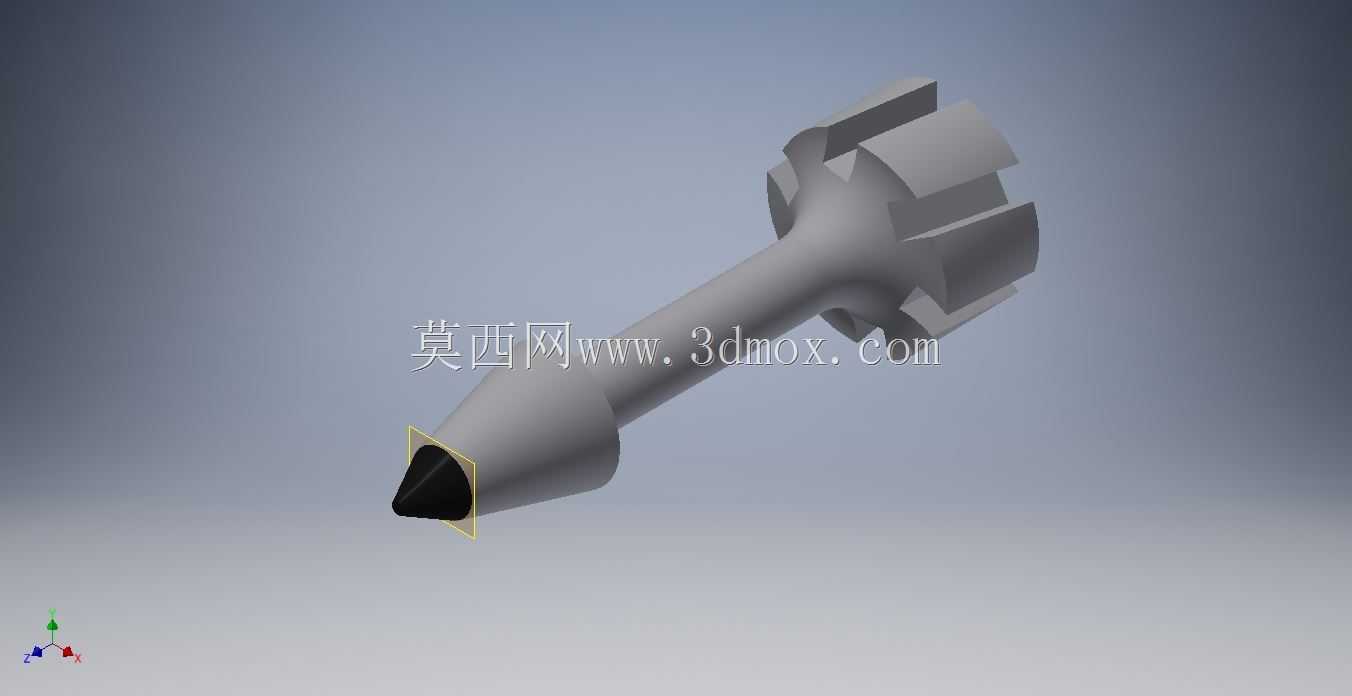

这类飞镖构件主要适配定制化射镖枪使用，在影视道具制作、休闲竞技器材改装领域有明确的应用场景，区别于常规手持投掷飞镖，其结构完全匹配气动或弹簧驱动的射镖枪发射管内径，无需额外调整即可直接装填使用。从结构设计来看，前端采用锥形破风造型，尖端做了钝化处理，兼顾发射时的空气动力学性能与使用安全性，避免非必要的尖锐划伤风险；中段为等直径圆柱杆身，表面粗糙度控制在Ra1.6以内，与发射管内壁的配合间隙控制在0.1mm-0.15mm区间，既保证装填时的顺畅度，又能减少发射过程中的漏气泄压问题，保证初速度稳定性。尾部采用六瓣开槽的花型尾翼结构，这个设计并非装饰用途，一方面开槽结构可以在飞镖离开发射管瞬间，让通过的气流从槽位均匀分流，抵消发射时的自旋偏差，保证飞行轨迹的直线度；另一方面六瓣外凸的结构可以卡在发射管前端的定位台阶处，实现装填时的深度定位，不需要每次装填都调整插入深度，保证每次发射的装夹状态一致。从安装边界来看，杆身直径适配常见12mm内径的射镖枪发射管，整体长度控制在65mm，尾部花型结构的最大外径为18mm，刚好可以卡在发射管口的限位台阶上，不会出现装填过深滑入枪膛的问题。设计过程中没有采用多余的附加结构，整体为一体化机加工结构，没有拼接焊缝或者装配连接件，结构强度可以承受弹簧驱动或者低压气动驱动的瞬时冲击力，不会出现发射过程中尾部断裂、头部分离的问题。实际使用中，这类飞镖的重心集中在杆身中前段，配合尾部的气流整流结构，在5-8米的有效射程内，落点偏差可以控制在3cm以内，完全满足影视道具的特写拍摄需求，以及休闲竞技场景的使用要求。结构上没有复杂的曲面或者倒扣特征，不管是采用铝合金数控加工，还是采用工程塑料注塑生产，都可以快速实现批量制造，不需要特殊的工装夹具，加工成本可控。尾部的开槽深度经过反复调整，槽深过浅会导致气流整流效果不足，飞行轨迹容易偏移，槽深过深则会降低尾部结构强度，多次发射后容易出现瓣状结构断裂的问题，最终确定的2mm槽深可以兼顾结构强度与整流效果，经过上百次发射测试后，尾部结构没有出现形变或者开裂问题。前端锥面的锥角设定为15度，这个角度既可以减少飞行过程中的空气阻力，又能在接触靶面时顺利刺入，不会出现跳弹问题，同时钝化的尖端不会造成过度的穿刺伤害，符合道具使用的安全规范。
