瓦格纳手动喷枪配套冲洗装置结构设计

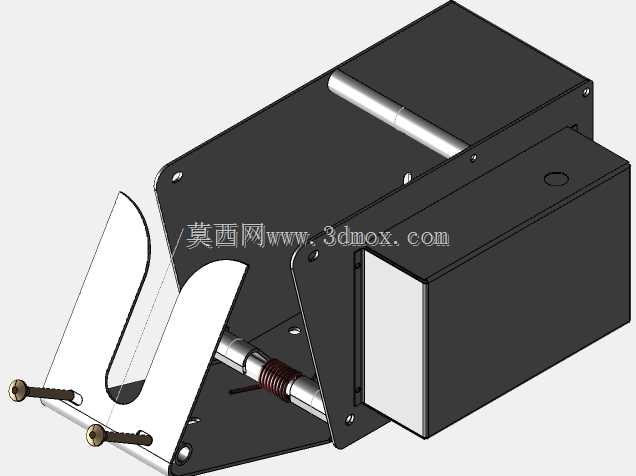

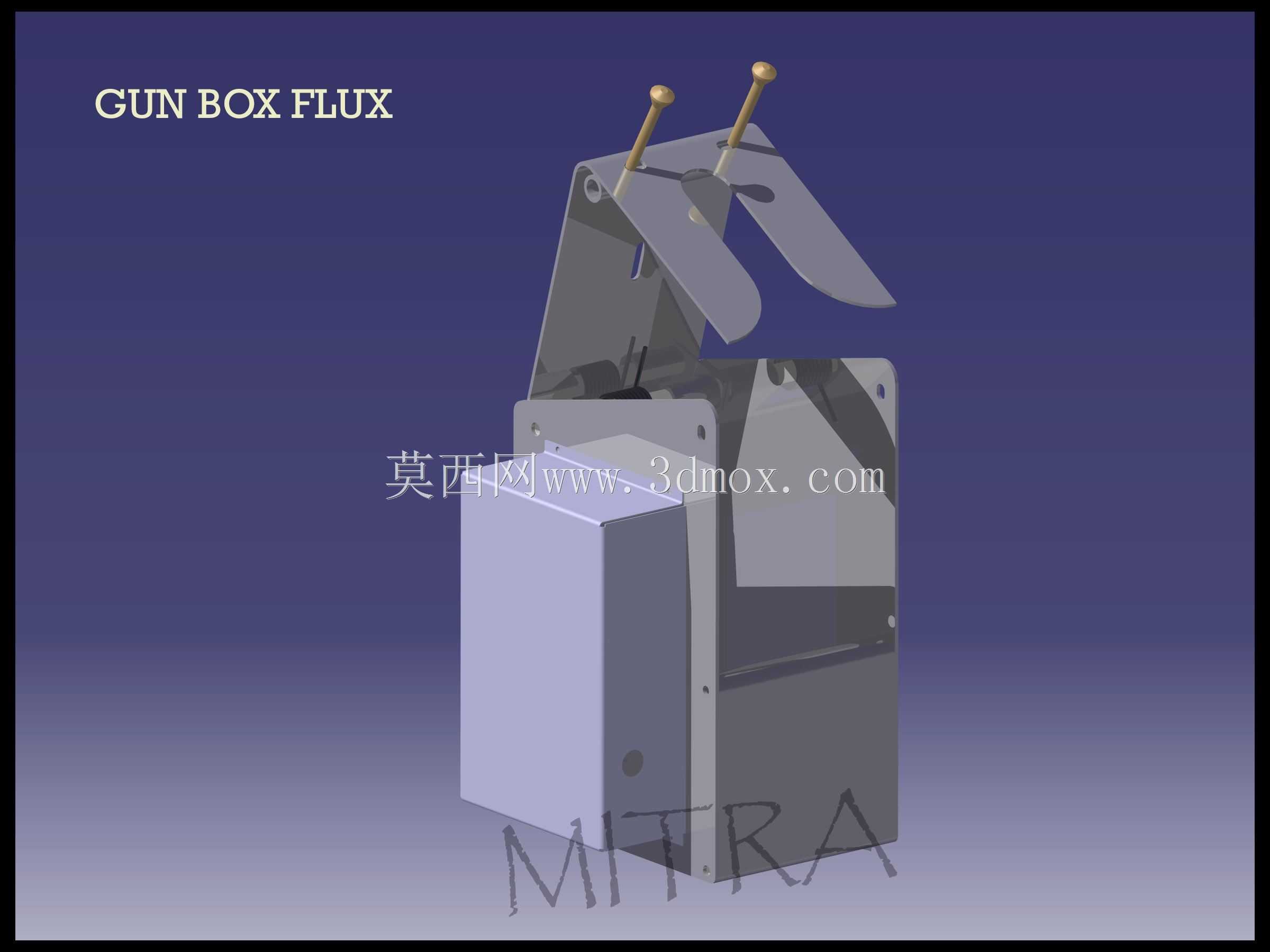

在涂装作业生产线的工位布局中，喷枪冲洗装置是衔接喷涂工序、换色操作、工位收尾的核心配套工装，这款针对瓦格纳系列手动喷枪设计的冲洗盒，既可以作为独立工位单元单独布设，也能和现有涂装控制柜比如常见的2K供漆系统完成拼接集成，适配绝大多数中小规模喷涂车间的工位改造需求。从实际使用场景来看，手动喷枪在完成单次喷涂作业后，或是需要切换不同色漆、不同类型涂料时，枪头残留的涂料如果不及时冲洗，会干结堵塞喷嘴、影响后续喷涂的雾化效果，甚至造成喷枪不可逆的损坏，传统的开放式冲洗不仅会造成冲洗液飞溅、增加车间有害气体挥发，还容易让操作人员接触到雾化的溶剂与残留涂料，存在职业健康隐患，这款冲洗盒的结构设计正是围绕这些现场痛点展开。整体结构采用上下分层的盒式布局，下部为密封的冲洗液储纳腔体，上部设置带定位支撑的喷枪放置位，顶部的两个弹性压杆结构可以在喷枪放入后自动对枪身形成侧向定位，避免冲洗过程中喷枪移位导致的冲洗液喷溅，同时开合式的挡液板在冲洗作业时处于闭合状态，形成半封闭的冲洗腔，将冲洗过程中飞溅的液滴完全阻隔在腔体内部，既减少冲洗液的无意义挥发损耗，也从物理层面隔绝了操作人员接触冲洗雾化液滴的风险。从安装边界来看，这款冲洗盒的整体外形方正，底部预留了标准的安装孔位，可以直接固定在喷涂工位的侧边工作台面上，也可以通过配套的连接支架挂载在控制柜侧方，不需要对现有工位布局做大规模改动，设备的进液接口、废液排放接口都设置在腔体后侧，和车间现有供液、废液收集管路对接时不会占用正面操作空间，操作人员在完成喷涂后只需要将喷枪对准放置位放入，触发冲洗开关即可完成自动冲洗，不需要额外手持操作，大幅降低了工位操作的辅助时长。在功能可靠性设计上，腔体内部的冲洗喷嘴位置经过反复调校，对准瓦格纳手动喷枪的喷嘴、枪针、空气帽这些容易残留涂料的核心部位，冲洗时的液流角度可以覆盖所有残留死角，相比传统的手工冲洗能减少三成以上的冲洗液消耗量，同时半封闭的结构设计让冲洗过程的溶剂挥发量降低六成以上，既符合涂装车间的职业健康防护要求，也能降低耗材使用成本。独立使用时可以搭配小型的冲洗液循环泵组成单工位冲洗单元，适合小批量、多品种的喷涂作业场景；和控制柜集成时可以接入设备的自动控制系统，在喷枪放回后自动触发冲洗程序，和整线的生产节拍匹配，适配大批量连续喷涂的生产线需求，整个结构没有复杂的传动部件，日常维护只需要定期清理腔体内部的涂料沉淀、更换过滤组件即可，不需要复杂的调校作业，对车间运维人员的技术要求较低。
