680ml容量喷枪储液容器结构设计

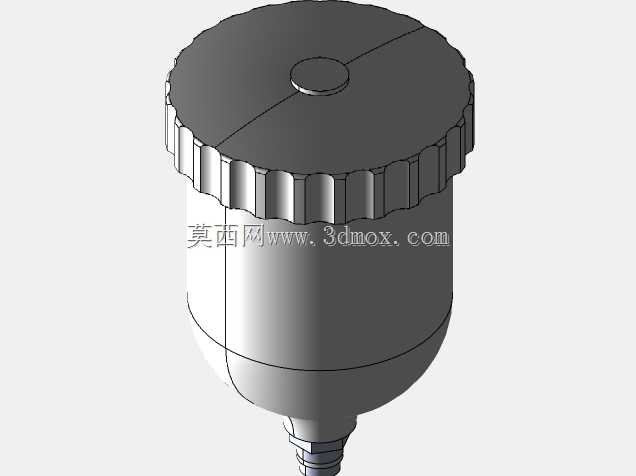

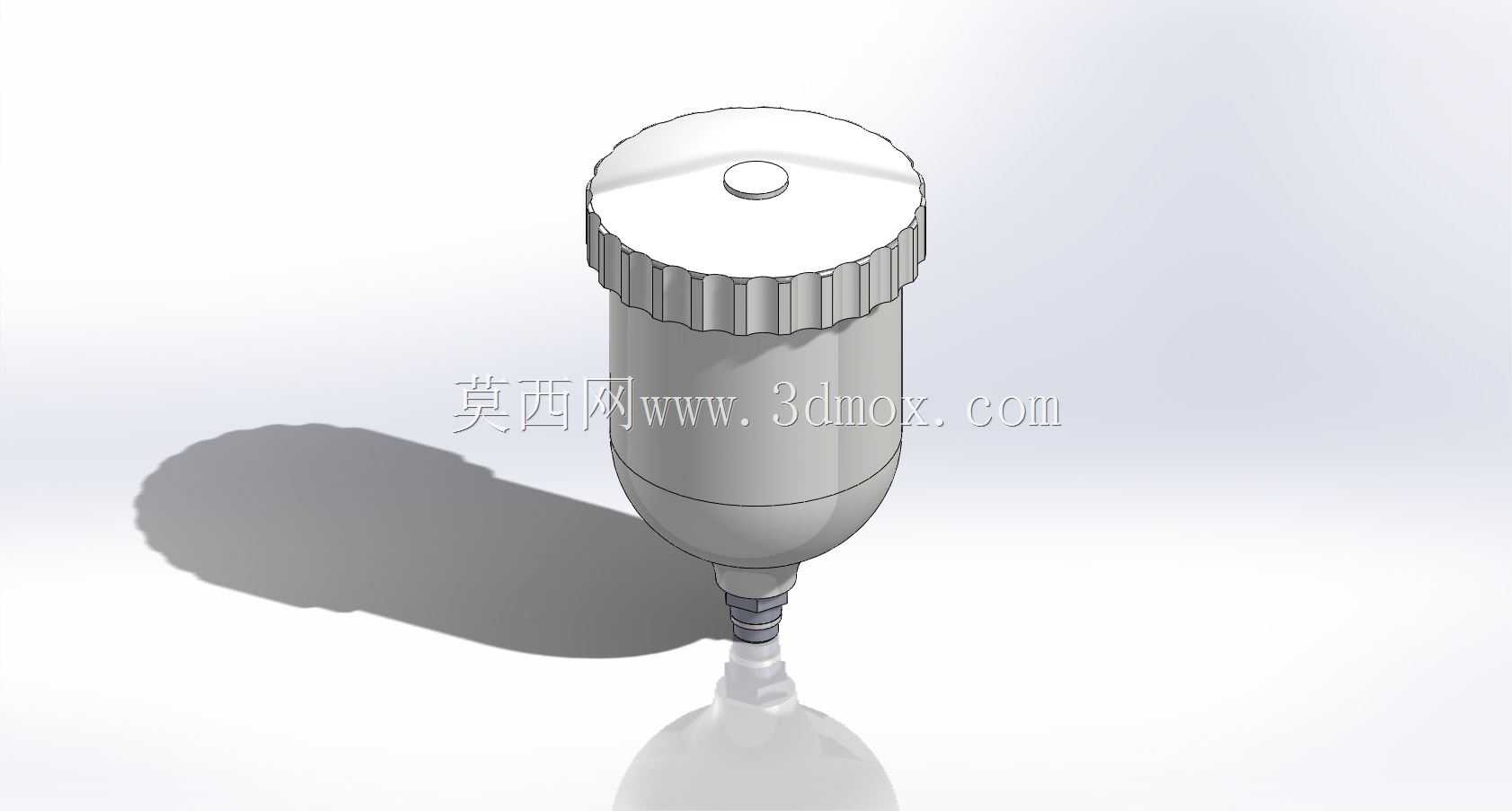

这款680ml容量的喷枪储液容器，是气动喷涂作业场景里的核心配套供料部件，日常在汽车钣金补漆、家具面漆喷涂、小型五金工件表面涂装、家装墙面局部修补等作业中都能见到它的身影，主要作用是储存待喷涂的液态涂料，依靠喷枪工作时产生的负压将容器内的涂料稳定输送至枪嘴雾化区域，保障喷涂过程中供料连续不中断。从结构设计逻辑来看，容器整体采用上宽下窄的类锥形过渡造型，上部大直径的腔体设计可以在保证680ml额定储液容量的同时，降低容器整体的重心高度，安装在喷枪上方作业时不会因为头重脚轻影响操作人员的持握平衡，下部逐渐收窄的锥底结构可以让容器内的涂料在重力作用下自然向底部出液口汇聚，哪怕剩余涂料量较少时也能被充分抽吸，减少余料残留浪费。容器顶部的旋盖外圈做了等距分布的竖向防滑棱，操作人员佩戴沾有涂料的防滑手套也能轻松完成旋紧或拆卸操作，不需要额外借助工具，盖体中心预留的小尺寸凸台是密封结构的定位基准，装配密封胶圈后可以保证容器内腔在负压抽吸过程中不会出现漏气问题，避免供液中断或者涂料滴漏。底部的出液接口采用标准外螺纹结构，螺纹段下方做了阶梯式密封面，和喷枪进料口对接时可以通过端面密封或者螺纹密封两种方式实现可靠连接，接口尺寸匹配市面主流的重力式喷枪进料端口，不需要额外加工转接头就能直接装配使用。设计过程中充分考虑了实际作业的边界条件，容器外壁的壁厚做了均匀化处理，既可以耐受常规喷涂作业中涂料溶剂的轻微腐蚀，也能承受作业过程中偶尔的磕碰冲击不会出现开裂，整体外形没有尖锐的棱角，日常清洁残留涂料时不会出现清洁死角，旋盖和容器主体的配合间隙控制在合理范围，既保证旋合顺畅，也不会因为间隙过大导致涂料挥发干结后卡滞。从安装边界来看，容器整体最大外径控制在常规手持作业的舒适握持范围内，安装到喷枪后不会遮挡操作人员观察喷涂区域的视线，总高度也适配常规的喷枪挂架尺寸，作业间隙可以随喷枪一起挂置在工位旁，不需要单独拆卸存放。
