泡沫模具用装填枪夹紧系结构件

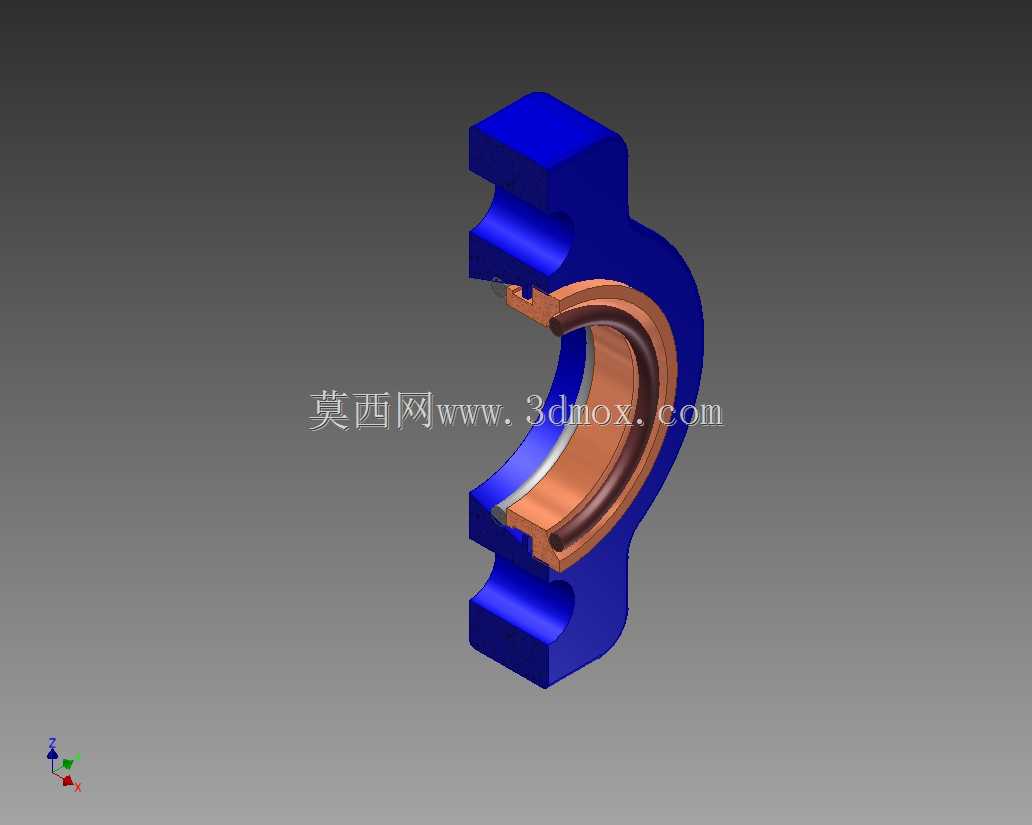

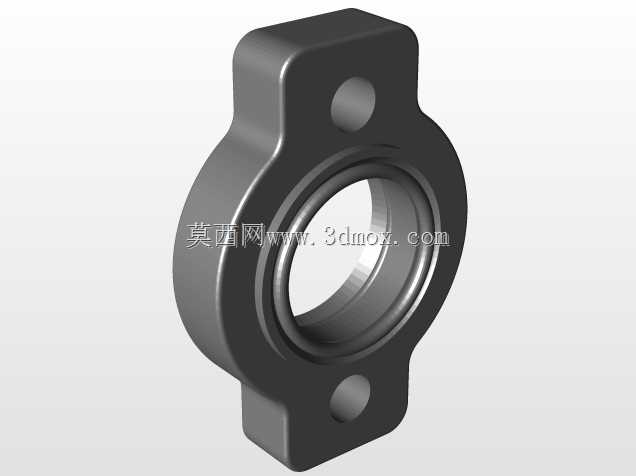

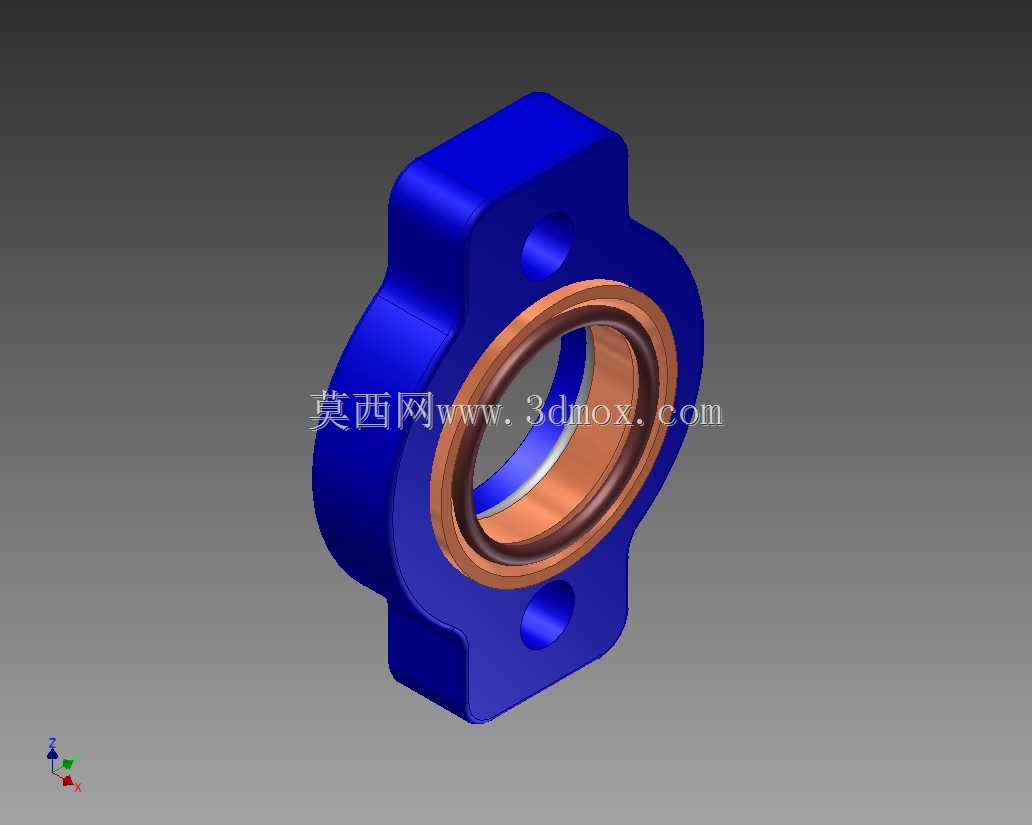

在泡沫成型生产线的工位布局中，这类夹紧结构件是配套装填枪作业的核心连接部件，主要承担将填充作业用的装填枪快速锁紧固定在泡沫模具对应工位的作用，避免填料过程中枪体移位、漏料，保障发泡原料填充的位置精度与作业稳定性。从结构设计逻辑来看，主体采用对称式双耳法兰造型，两侧带安装孔的凸耳直接对应模具上的预设安装位，安装时无需额外设计转接支架，可直接通过紧固件完成固定，大幅缩短现场装调的耗时。中间嵌套的铜质衬套搭配内置密封环，一方面为装填枪的对接端提供精准的导向定位，保证枪体插入后与模具进料口的同轴度，避免对接偏斜造成的原料泄漏；另一方面铜质衬套的耐磨特性可承受频繁插拔作业带来的摩擦损耗，延长整套结构的使用寿命，减少生产线停机更换配件的频次。设计阶段充分考虑了泡沫生产车间的作业环境，主体结构的边角均做了圆弧过渡处理，没有尖锐凸起，避免操作人员装拆枪体时被剐蹭受伤；同时安装孔的位置公差经过严格校核，与常见规格的泡沫模具进料口安装位完全适配，不需要二次加工即可直接装配使用。从安装边界来看，该结构件的整体外轮廓尺寸适配常规中小型泡沫模具的侧边安装空间，不会与模具的开合模机构产生运动干涉，两侧凸耳的厚度经过强度校核，在频繁插拔枪体的冲击力作用下不会出现变形断裂的情况；中间的密封环采用耐发泡原料腐蚀的材质，长期接触发泡原料也不会出现溶胀、密封失效的问题，能够稳定维持对接位置的密封性能。实际产线应用中，这类结构件不仅可以用于固定装填枪，也可根据工位需求适配其他需要快速对接锁紧的管路类工装，只要对接端外径与中间衬套内径匹配，即可实现快速装夹，具备一定的工位适配通用性。建模过程中对各配合面的公差做了明确标注，安装孔的位置度、衬套与主体的配合过盈量、密封槽的尺寸精度都符合机械加工的常规工艺要求，不需要特殊加工设备即可完成生产制造，能够有效降低配件的加工成本，适配中小批量的配件替换需求。
